MICROSONIC
lcs+
Czujniki ultradźwiękowe w kompaktowej obudowie o podstawie kwadratowej

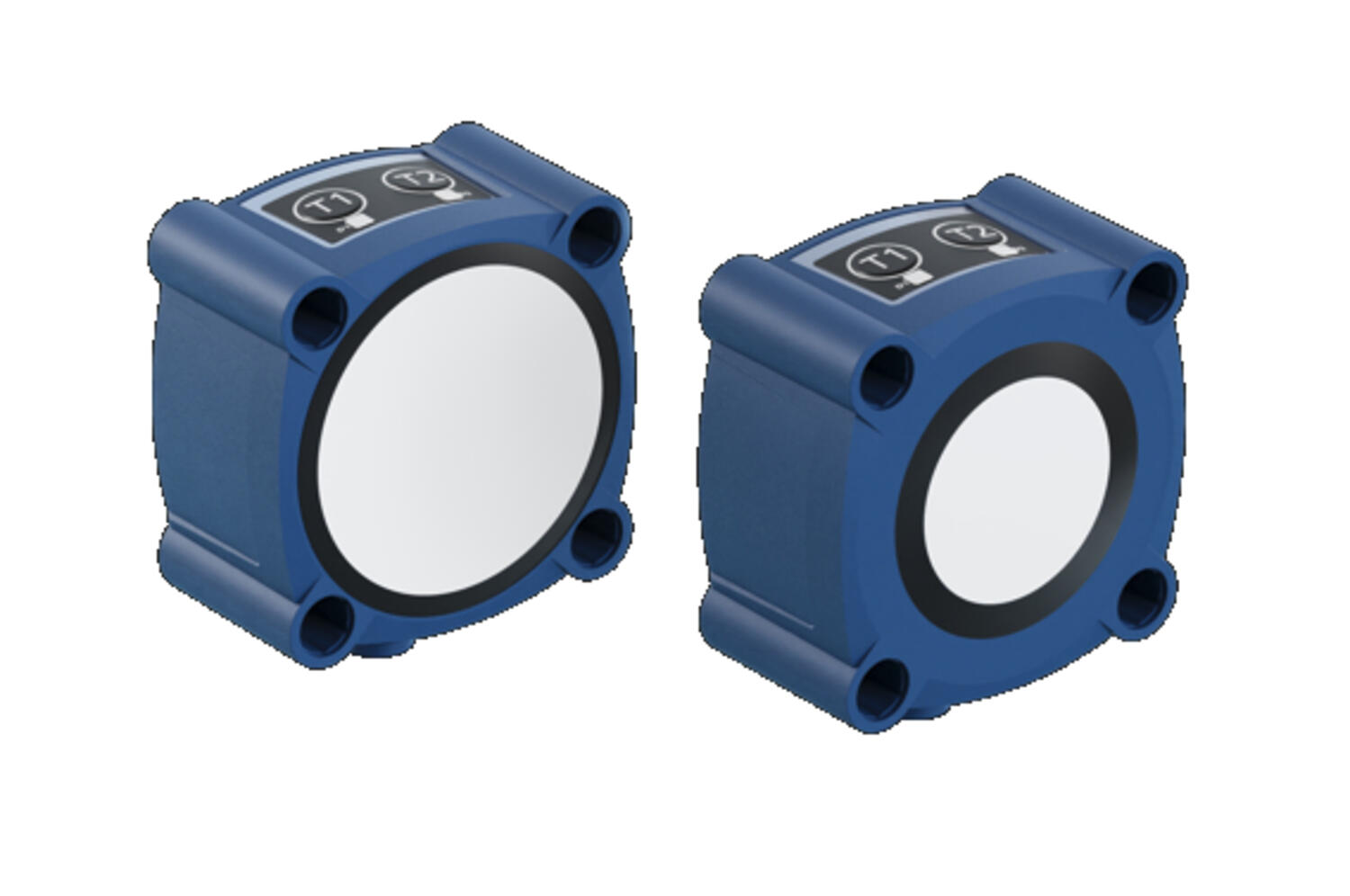

Czujniki lcs+ przeznaczone są do bezdotykowego pomiaru odległości z wykorzystaniem przełączalnego wyjścia sygnałowego Push-Pull lub dwóch przełączalnych wyjść PNP, ewentualnie wyjścia analogowego (I /U). Warianty czujników lcs+ z przełączalnym wyjściem sygnałowym PushPull obsługują komunikację IO-Link. Czujniki lcs+ posiadają kompaktową, prostopadłościenną obudowę z czterema otworami montażowymi o wymiarach podstawy 62 x 62 mm i wysokości prawie 33,7 mm (warianty lcs+340...) lub niecałe 37,7 mm (warianty lcs+600...). Z boku obudowy znajdują się dwa LEDy sygnalizacyjne oraz gniazdo M12/5.
Czujniki lcs+ podzielone są na 2 grupy z różnymi strefami działania:
- od 350 mm do 5000 mm (warianty lcs+340...)
- od 600 mm do 8000 mm (warianty lcs+600...)
W zależności od strefy działania, rodzaju wyjścia sygnałowego i rozmiaru okna pomiarowego, rozdzielczość pomiaru wynosi od 0,18 do 2,4 mm. Wszystkie czujniki z rodziny lcs+ są wyposażone w zintegrowany układ kompensacji temperatury. Czujniki z wyjściem analogowym posiadają opcjonalnie wyjście prądowe 4–20 mA lub napięciowe 0–10 V. Przełączalne wyjścia Push-Pull lub PNP czujników można skonfigurować do pracy w 3 trybach:
- z pojedynczym punktem przełączania
- jako dwukierunkowa bariera odbiciowa
- z oknem pomiarowym
Konfigurację czujników można zrealizować wg odpowiedniej procedury Teach-in za pomocą przycisków na obudowie. Funkcja ta umożliwia ustawienie odpowiednich progów pomiarowych na przełączalnych wyjściach sygnałowych po umieszczeniu rzeczywistego obiektu w zadanych odległościach od czujnika. W czujnikach z wyjściem analogowym można też skonfigurować narastającą lub opadającą charakterystykę ich sygnału analogowego. Konfigurację wszystkich czujników lcs+ można także zrealizować za pomocą komputera przy użyciu opcjonalnego interfejsu LinkControl.
W przypadku gdy dwa lub więcej czujników są zbyt blisko siebie, mogą się wzajemnie zakłócać. Dlatego istnieje możliwość elektrycznego połączenia ze sobą tych czujników i skonfigurowania ich pracy w trybie synchronizacji, dzięki czemu każdy z nich aktywuje pomiar w tym samym momencie. Jeśli tych czujników jest więcej niż 10, można skorzystać z opcjonalnego akcesorium SyncBox1, umożliwiającego synchronizację nawet 160 czujników.
- Minimalna rozdzielczość od 0,18 mm
- Strefy działania od 350 mm do 8 m
- Wariantowo wyjścia PushPull, PushPull + IO-Link, PNP lub analogowe
- Kompensacja temperatury otoczenia
- Kompaktowa, prostopadłościenna obudowa o podstawie kwadratowej 62 mm x 62 mm
Wybrany wariant produktu
Wybrany wariant produktu
Specyfikacja techniczna
| IO-LINK | Tak |
|---|---|
| Materiał | PBT |
| Napięcie zasilania | 9-30 V DC |
| Podłączenie | M12/5 |
| Rozdzielczość | 0,18 mm |
| Stopień ochrony IP | IP67 |
| Strefa martwa | 350 mm |
| Wyjście | Push/Pull, IO-Link |
| Wyświetlacz | Nie |
| Zakres detekcji | 3400 mm |
| Zasięg max | 5000 mm |
Opis produktu
Czujniki lcs+ przeznaczone są do bezdotykowego pomiaru odległości z wykorzystaniem przełączalnego wyjścia sygnałowego Push-Pull lub dwóch przełączalnych wyjść PNP, ewentualnie wyjścia analogowego (I /U). Warianty czujników lcs+ z przełączalnym wyjściem sygnałowym PushPull obsługują komunikację IO-Link. Czujniki lcs+ posiadają kompaktową, prostopadłościenną obudowę z czterema otworami montażowymi o wymiarach podstawy 62 x 62 mm i wysokości prawie 33,7 mm (warianty lcs+340...) lub niecałe 37,7 mm (warianty lcs+600...). Z boku obudowy znajdują się dwa LEDy sygnalizacyjne oraz gniazdo M12/5.
Czujniki lcs+ podzielone są na 2 grupy z różnymi strefami działania:
- od 350 mm do 5000 mm (warianty lcs+340...)
- od 600 mm do 8000 mm (warianty lcs+600...)
W zależności od strefy działania, rodzaju wyjścia sygnałowego i rozmiaru okna pomiarowego, rozdzielczość pomiaru wynosi od 0,18 do 2,4 mm. Wszystkie czujniki z rodziny lcs+ są wyposażone w zintegrowany układ kompensacji temperatury. Czujniki z wyjściem analogowym posiadają opcjonalnie wyjście prądowe 4–20 mA lub napięciowe 0–10 V. Przełączalne wyjścia Push-Pull lub PNP czujników można skonfigurować do pracy w 3 trybach:
- z pojedynczym punktem przełączania
- jako dwukierunkowa bariera odbiciowa
- z oknem pomiarowym
Konfigurację czujników można zrealizować wg odpowiedniej procedury Teach-in za pomocą przycisków na obudowie. Funkcja ta umożliwia ustawienie odpowiednich progów pomiarowych na przełączalnych wyjściach sygnałowych po umieszczeniu rzeczywistego obiektu w zadanych odległościach od czujnika. W czujnikach z wyjściem analogowym można też skonfigurować narastającą lub opadającą charakterystykę ich sygnału analogowego. Konfigurację wszystkich czujników lcs+ można także zrealizować za pomocą komputera przy użyciu opcjonalnego interfejsu LinkControl.
W przypadku gdy dwa lub więcej czujników są zbyt blisko siebie, mogą się wzajemnie zakłócać. Dlatego istnieje możliwość elektrycznego połączenia ze sobą tych czujników i skonfigurowania ich pracy w trybie synchronizacji, dzięki czemu każdy z nich aktywuje pomiar w tym samym momencie. Jeśli tych czujników jest więcej niż 10, można skorzystać z opcjonalnego akcesorium SyncBox1, umożliwiającego synchronizację nawet 160 czujników.
