LCS+ Czujniki ultradźwiękowe

Sensory serii LCS+
Czujniki ultradźwiękowe serii LCS+ firmy Microsonic posiadają kompatkową sześcienną obudowę o wymiarach 62.2x62.2 mm z 4 otworami montażowymi.

Wyposażone w dwie lub trzy diody LED.
Sygnalizujące wszystkie statusy.

Możliwość wyboru między trzema różnymi wyjściami:
ausgang_1schalt.png 1x przełączanie włącz/wyłącz z IO-link
ausgang_2schalt.png 2x wyjścia PNP
ausgang_1analog.png 1x wyjście analogowe (4-20 mA lub 0-10V)

Proste programowanie czujnika za pomocą przycisków T1 i T2 funkcji Teach-In

Trzy tryby pracy:
- Jednoprogowy
- Bariery ultradźwiękowej - "2 way"
- Tryb okna

Programowanie za pomocą funkcji Teach-In trybu jednoprogowego
- Umieść przedmiot, który ma być wykryty w porządanej odległości
- Wciśnij przycisk T1 na około 3 sekundy
- Następnie ponownie wciśnij przycisk T1 na około 1 sekundę

Procedura Teach-in dla trybu jednoprogowego

Programowanie za pomocą funkcji Teach-In trybu bariery ultradźwiękowej "2 way" z zamontowanym na stałe reflektorem
- Wciśnij przycisk T1 na około 3 sekundy
- Następnie ponownie wciśnij przycisk T1 na około 10 sekund

Procedura Teach-in dla trybu bariery ultradźwiękowej "2 way"

Programowanie wyjścia analogowego
- Umieścić przedmiot w najbliższej odległości na jakiej ma być wykryty(1)
- Wciśnij przycisk T1 na około 3 sekundy
- Następnie przesuń przedmiot na najdlaszą odległość na jaką ma być wykryty (2)
- Wciśnij przycisk T1 na około 1 sekundę



Procedura Teach-in dla wyjścia analogowego i trybu okna

Programowanie za pomocą funkcji Teach-In trybu okna
Aby skonfigurować tryb okna z dwoma punktami przełączającymi, należy wykonać procedurę identyczną jak w przypadku programowania wyjścia analogowego.

Prosta synchronizacja
Jeżeli w aplikacji występuje kilka czujników LCS+ firmy Microsonic, istnieje możliwość synchronizacji działania wykorzystując PIN 5. Połączenie w ten sposób zapobiega zakłóceniom.

Synchronizacja poprzez pin 5

Jeżeli w aplikacji występuje więcej niż 10 czujników LCS+, wtedy synchronizacja odbywa się za pomocą SyncBox1. Który jest dostępny jako akcesoria. Synchronizacja poprzez Pin 5 jest także możliwa w trybie IO-Link.

Dane techniczne

Model

lcs+340

lcs+600

Zakres detekcji

035 -3.4 m

0.6 - 6 m

Max zakres

5 m

8 m

Obudowa

62.2 mm x 62.2 mm x 36.7 mm

Częstotliwość

120 kHz

80 kHz

Rozdzielczość

0.18mm (Push-Pull, PNP), 0.18-2.4mm (analog)

Powtarzalność

± 0.15 %

± 0.15 %

Dokładność

± 1 %

± 1 %

Napięcie zasilania

9-30 VDC zabezpieczenie przed odwrotną polaryzacją

Tętnienia napięcia

± 10%

± 10%

Prąd bez obciążenia

≤ 60 mA

≤ 60 mA

Połączenie

Złącze M12 5-pinowe

Złącze M12 5-pinowe

Wyjście

Push-Pull lub 2 x PNP lub analog (4-20mA lub 0-10V)

Częstotliwość przeałączania

3 Hz (wer. Push-Pull, PNP)

30 Hz (wer. PNP, NPN)

Czas reakcji

240 ms

30 ms

Czas gotowości

< 450 ms

< 300 ms

Metody ustawiania

Przycisk "Teach-in", oprogramowanie LinkControl, IO-Link (wers. Push-Pull)

Materiał obudowy

PBT

Stopień ochrony

IP67

Temperatura pracy

-25º do +70ºC





Wymiary i schemat połączeń

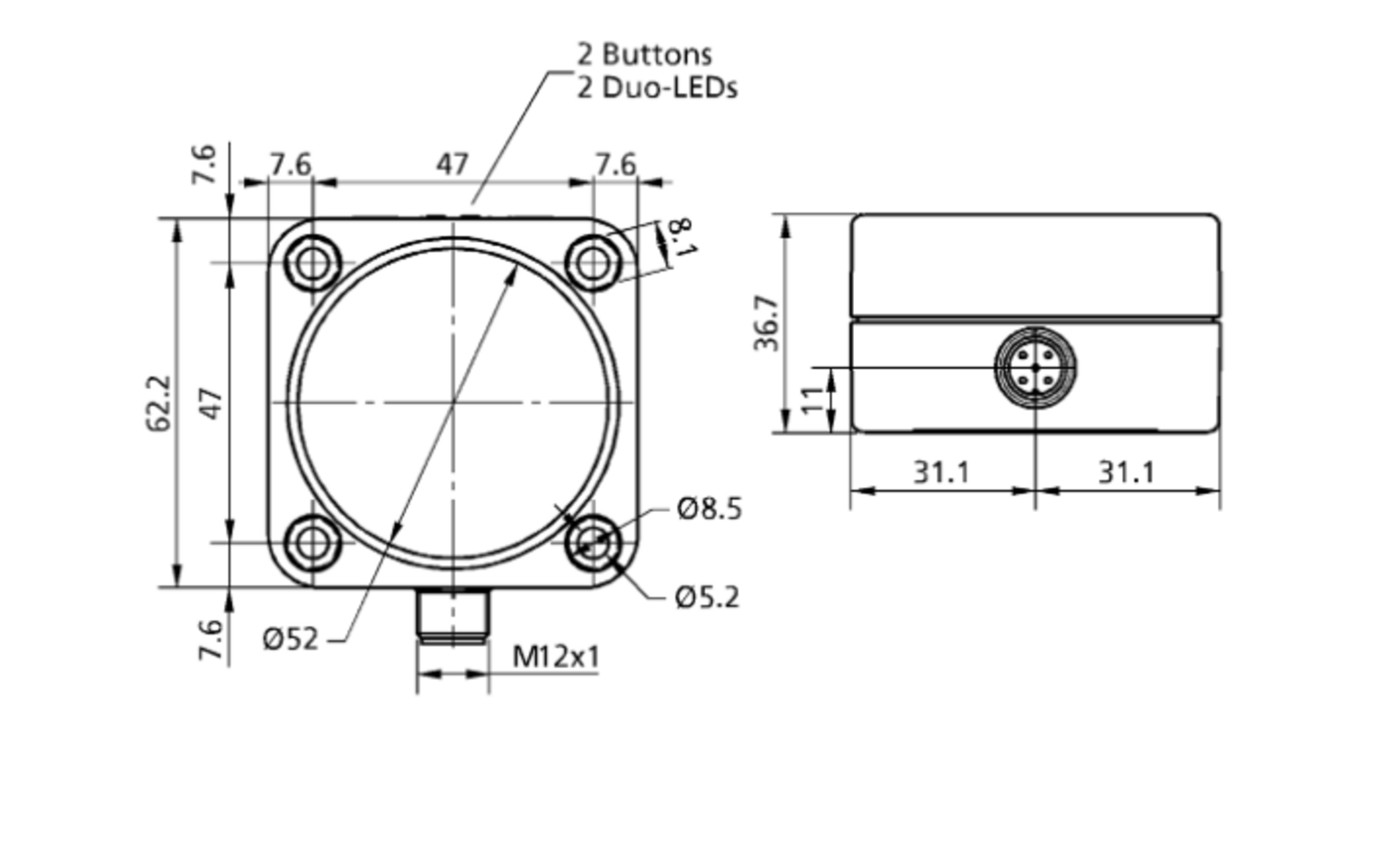

Wymiary

LCS+340


LCS+600

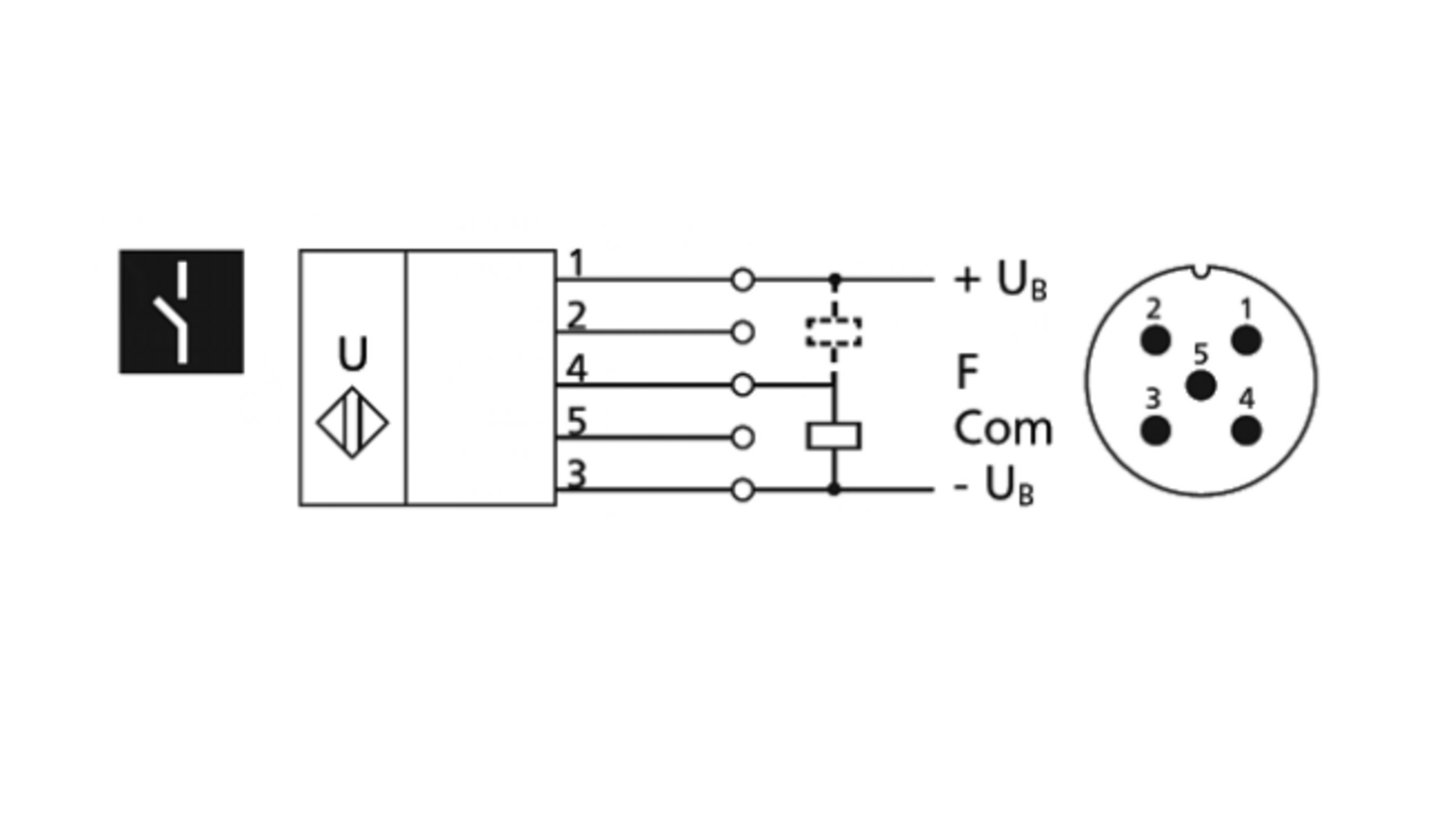

Schemat połączeń

LCS+XXX/F -

przełączenie włącz/wyłącz


 LCS+XXX/DD -

2x wyjście PNP


LCS+XXX/IU -

wyjście analogowe prądowe/

wyjście analogowe napięciowe




Zakres detekcji



Zakres detekcji

LCS+340


LCS+600




Numery katalogowe

Nr katalogowy

Zakres pomiarowy

Wyjście

lcs+340/F

035 -3.4 m

Push-Pull, IO-Link

lcs+340/DD

035 -3.4 m

2 x PNP

lcs+340/IU

035 -3.4 m

analog (4 - 20 mA, 0 - 10V)

lcs+600/F

0.6 - 6 m

Push-Pull, IO-Link

lcs+600/DD

0.6 - 6 m

2 x PNP

lcs+600/IU

0.6 - 6 m

analog (4 - 20 mA, 0 - 10V)



Pokaż więcej
  • Kompaktowa obudowa 62.2 mm x 62.2 mm x 36.7 mm
  • IO-Link, Push-Pull, 2 x PNP, analog
  • Max zakres 8m
  • Rozdzielczość od 0.18 mm do 2.4 mm

Wybrany wariant produktu

microsonic_logo_2015.eps

Pobierz PDF

Dane techniczne/dokumentacja

Opis produktu

Akcesoria i powiązane produkty

Wybrany wariant produktu

Specyfikacja techniczna

IO-LINK Tak
Materiał PBT
Napięcie zasilania 10-30 V DC
Obudowa Stałe
Rozdzielczość 0,18 mm
Stopień ochrony IP IP67
Strefa martwa 350 mm
Wyjście Push/Pull
Wyświetlacz Nie
Zakres detekcji 3400 mm
Zakres max 5000 mm

Do pobrania

Rysunki techniczne

Opis produktu

Sensory serii LCS+
Czujniki ultradźwiękowe serii LCS+ firmy Microsonic posiadają kompatkową sześcienną obudowę o wymiarach 62.2x62.2 mm z 4 otworami montażowymi.

Wyposażone w dwie lub trzy diody LED.
Sygnalizujące wszystkie statusy.

Możliwość wyboru między trzema różnymi wyjściami:
ausgang_1schalt.png 1x przełączanie włącz/wyłącz z IO-link
ausgang_2schalt.png 2x wyjścia PNP
ausgang_1analog.png 1x wyjście analogowe (4-20 mA lub 0-10V)

Proste programowanie czujnika za pomocą przycisków T1 i T2 funkcji Teach-In

Trzy tryby pracy:
- Jednoprogowy
- Bariery ultradźwiękowej - "2 way"
- Tryb okna

Programowanie za pomocą funkcji Teach-In trybu jednoprogowego
- Umieść przedmiot, który ma być wykryty w porządanej odległości
- Wciśnij przycisk T1 na około 3 sekundy
- Następnie ponownie wciśnij przycisk T1 na około 1 sekundę

Procedura Teach-in dla trybu jednoprogowego

Programowanie za pomocą funkcji Teach-In trybu bariery ultradźwiękowej "2 way" z zamontowanym na stałe reflektorem
- Wciśnij przycisk T1 na około 3 sekundy
- Następnie ponownie wciśnij przycisk T1 na około 10 sekund

Procedura Teach-in dla trybu bariery ultradźwiękowej "2 way"

Programowanie wyjścia analogowego
- Umieścić przedmiot w najbliższej odległości na jakiej ma być wykryty(1)
- Wciśnij przycisk T1 na około 3 sekundy
- Następnie przesuń przedmiot na najdlaszą odległość na jaką ma być wykryty (2)
- Wciśnij przycisk T1 na około 1 sekundę



Procedura Teach-in dla wyjścia analogowego i trybu okna

Programowanie za pomocą funkcji Teach-In trybu okna
Aby skonfigurować tryb okna z dwoma punktami przełączającymi, należy wykonać procedurę identyczną jak w przypadku programowania wyjścia analogowego.

Prosta synchronizacja
Jeżeli w aplikacji występuje kilka czujników LCS+ firmy Microsonic, istnieje możliwość synchronizacji działania wykorzystując PIN 5. Połączenie w ten sposób zapobiega zakłóceniom.

Synchronizacja poprzez pin 5

Jeżeli w aplikacji występuje więcej niż 10 czujników LCS+, wtedy synchronizacja odbywa się za pomocą SyncBox1. Który jest dostępny jako akcesoria. Synchronizacja poprzez Pin 5 jest także możliwa w trybie IO-Link.

Dane techniczne

Model

lcs+340

lcs+600

Zakres detekcji

035 -3.4 m

0.6 - 6 m

Max zakres

5 m

8 m

Obudowa

62.2 mm x 62.2 mm x 36.7 mm

Częstotliwość

120 kHz

80 kHz

Rozdzielczość

0.18mm (Push-Pull, PNP), 0.18-2.4mm (analog)

Powtarzalność

± 0.15 %

± 0.15 %

Dokładność

± 1 %

± 1 %

Napięcie zasilania

9-30 VDC zabezpieczenie przed odwrotną polaryzacją

Tętnienia napięcia

± 10%

± 10%

Prąd bez obciążenia

≤ 60 mA

≤ 60 mA

Połączenie

Złącze M12 5-pinowe

Złącze M12 5-pinowe

Wyjście

Push-Pull lub 2 x PNP lub analog (4-20mA lub 0-10V)

Częstotliwość przeałączania

3 Hz (wer. Push-Pull, PNP)

30 Hz (wer. PNP, NPN)

Czas reakcji

240 ms

30 ms

Czas gotowości

< 450 ms

< 300 ms

Metody ustawiania

Przycisk "Teach-in", oprogramowanie LinkControl, IO-Link (wers. Push-Pull)

Materiał obudowy

PBT

Stopień ochrony

IP67

Temperatura pracy

-25º do +70ºC





Wymiary i schemat połączeń

Wymiary

LCS+340


LCS+600




Schemat połączeń

LCS+XXX/F -

przełączenie włącz/wyłącz


 LCS+XXX/DD -

2x wyjście PNP


LCS+XXX/IU -

wyjście analogowe prądowe/

wyjście analogowe napięciowe




Zakres detekcji



Zakres detekcji

LCS+340


LCS+600




Numery katalogowe

Nr katalogowy

Zakres pomiarowy

Wyjście

lcs+340/F

035 -3.4 m

Push-Pull, IO-Link

lcs+340/DD

035 -3.4 m

2 x PNP

lcs+340/IU

035 -3.4 m

analog (4 - 20 mA, 0 - 10V)

lcs+600/F

0.6 - 6 m

Push-Pull, IO-Link

lcs+600/DD

0.6 - 6 m

2 x PNP

lcs+600/IU

0.6 - 6 m

analog (4 - 20 mA, 0 - 10V)



Akcesoria

Podobne produkty

Powiązane

Nowości

Dalmierze laserowe Dimetix – przykładowe zastosowania w intralogistyce

Dalmierze laserowe Dimetix oferują liczne korzyści w intralogistyce, przyczyniając się do wydajnego, kontrolowanego i bezpiecznego przepływu materiałów oraz zarządzania przestrzenią magazynową.

Nowości

WYŁĄCZNIKI KRAŃCOWE FIRMY BERNSTEIN DO MAŁYCH PRĄDÓW I TRUDNYCH WARUNKÓW PRACY

Wyłączniki krańcowe IN73 i MN78 firmy Bernstein idealnie nadają się do małych prądów.

Nowości

Kamery cofania Orlaco gwarancją bezpieczeństwa i wydajności

Kamery cofania firmy Orlaco do samochodów ciężarowych, wózków widłowych i sprzętu budowlanego to gwarancja bezpieczeństwa i wydajności na najwyższym poziomie!

Nowości

Kontrola przepływu za pomocą FMQ

Precyzyjna kontrola przepływu jest skutecznym sposobem na automatyzację procesów i oszczędność zasobów w przemyśle spożywczym, w tym również w przemyśle mleczarskim. Dzięki przepływomierzowi elektromagnetycznemu FMQ firma Anderson-Negele poprawia stosunek korzyści do kosztów.

Nowości

Moduł do monitorowania napięć i prądów AC od PR electronics

4179B to wprowadzony ostatnio do oferty PR Electronics moduł do monitorowania napięć i prądów AC pod kątem ustawionych przez użytkownika limitów.

Nowości

Nowy Skaner laserowy bezpieczeństwa UAM-05LPA z rozszerzoną funkcjonalnością

Popularny skaner laserowy bezpieczeństwa UAM-05 został zmodernizowany i teraz jest dostępny w nowej, ulepszonej wersji – UAM-05LPA. Dzięki zastosowaniu najnowocześniejszych technologii i udoskonalonym funkcjom jest on dostosowany do przyszłych wymagań w automatyce przemysłowej.

Warianty produktu Strefa martwa Wyjście Zakres detekcji Zakres max Cena
LCP 2.0.png
Czujnik ultradzwiekowy 3.4 m Push-Pull, IO-Link
Nr produktu:
LCS+340/F Skopiowano
350 mm
Push/Pull
3400 mm
5000 mm
LCP 2.0.png
Czujnik ultradźwiękowy 3.4 m 2xPNP
Nr produktu:
LCS+340/DD Skopiowano
350 mm
2x PNP
3400 mm
5000 mm
LCP 2.0.png
Czujnik ultradzwiekowy 3.4 m Analog 4-20 mA, 0-10V
Nr produktu:
LCS+340/IU Skopiowano
350 mm
0–20 mA, 0–10 V
3400 mm
5000 mm
LCP 2.0.png
Czujnik ultradzwiekowy 6 m Push-Pull, IO-Link
Nr produktu:
LCS+600/F Skopiowano
600 mm
Push/Pull
6000 mm
8000 mm
LCP 2.0.png
Czujnik ultradzwiekowy 6 m 2xPNP
Nr produktu:
LCS+600/DD Skopiowano
600 mm
2x PNP
6000 mm
8000 mm
LCP 2.0.png
Czujnik ultradźwiękowy 6 m Analog 4-20 mA, 0 -10V
Nr produktu:
LCS+600/IU Skopiowano
600 mm
0–20 mA, 0–10 V
6000 mm
8000 mm
