MICROSONIC
nano

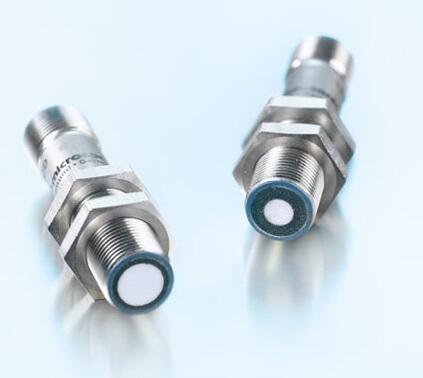

Czujniki ultradźwiękowe w obudowie metalowej M12 o długości całkowitej tylko 55 mm
Czujniki nano przeznaczone są do bezdotykowego wykrycia obiektów, pomiaru odległości lub poziomu zapełnienia zbiorników z wykorzystaniem przełączalnego wyjścia sygnałowego Push-Pull albo wyjścia analogowego (I lub U). Warianty z wyjściem Push-Pull obsługują także komunikację IO-Link. Czujniki posiadają metalową, gwintowaną, cylindryczną obudowę M12 z gniazdem M12/4 z tyłu. Na boku obudowy znajdują się dwa LEDy sygnalizacyjne. Długość obudowy wynosi zaledwie 55 mm wraz ze złączem M12 (warianty z wyjściem Push-Pull) lub 60 mm wraz ze złączem M12 (warianty z wyjściem analogowym).
Czujniki nano podzielone są na 2 grupy z różnymi strefami działania:
- od 20 mm do 250 mm - warianty nano+15...
- od 40 mm do 350 mm - warianty nano+25...
Rozdzielczość pomiaru wynosi 0,1 mm (warianty z wyjściem Push-Pull) lub 0,069 mm (warianty z wyjściem analogowym). Czujniki z rodziny nano są wyposażone w zintegrowany układ kompensacji temperatury. Czujniki z wyjściem analogowym posiadają opcjonalnie wyjście prądowe 4–20 mA lub napięciowe 0–10 V. Wyjścia przełączalne czujników można skonfigurować do pracy w 3 trybach:
- z pojedynczym punktem przełączania
- jako dwukierunkowa bariera odbiciowa
- z oknem pomiarowym
Konfigurację czujników można zrealizować poprzez podawanie plusa zasilania na pin 2 wg odpowiednich procedur (funkcja Teach-in). Funkcja Teach-in umożliwia ustawienie odpowiednich progów pomiarowych na przełączalnych wyjściach sygnałowych po umieszczeniu rzeczywistego obiektu w zadanych odległościach od czujnika. W czujnikach z wyjściem analogowym można też skonfigurować narastającą lub opadającą charakterystykę ich sygnału.
- Minimalna rozdzielczość 0,069 mm
- Strefy działania od 20 mm do 350 mm
- Wariantowo wyjścia PushPull + IO-Link lub analogowe
- Kompensacja temperatury otoczenia
Wybrany wariant produktu
Wybrany wariant produktu
Specyfikacja techniczna
| IO-LINK | Tak |
|---|---|
| Materiał | Mosiądz niklowany, PBT, Plastik |
| Napięcie zasilania | 10-30 V DC |
| Obudowa | M12 |
| Podłączenie | M12/4 |
| Rozdzielczość | 0,1 mm |
| Stopień ochrony IP | IP67 |
| Strefa martwa | 20 mm |
|---|---|
| Wyjście | Push/Pull, IO-Link |
| Wyświetlacz | Nie |
| Zakres detekcji | 150 mm |
| Zasięg max | 250 mm |
Opis produktu
Czujniki nano przeznaczone są do bezdotykowego wykrycia obiektów, pomiaru odległości lub poziomu zapełnienia zbiorników z wykorzystaniem przełączalnego wyjścia sygnałowego Push-Pull albo wyjścia analogowego (I lub U). Warianty z wyjściem Push-Pull obsługują także komunikację IO-Link. Czujniki posiadają metalową, gwintowaną, cylindryczną obudowę M12 z gniazdem M12/4 z tyłu. Na boku obudowy znajdują się dwa LEDy sygnalizacyjne. Długość obudowy wynosi zaledwie 55 mm wraz ze złączem M12 (warianty z wyjściem Push-Pull) lub 60 mm wraz ze złączem M12 (warianty z wyjściem analogowym).
Czujniki nano podzielone są na 2 grupy z różnymi strefami działania:
- od 20 mm do 250 mm - warianty nano+15...
- od 40 mm do 350 mm - warianty nano+25...
Rozdzielczość pomiaru wynosi 0,1 mm (warianty z wyjściem Push-Pull) lub 0,069 mm (warianty z wyjściem analogowym). Czujniki z rodziny nano są wyposażone w zintegrowany układ kompensacji temperatury. Czujniki z wyjściem analogowym posiadają opcjonalnie wyjście prądowe 4–20 mA lub napięciowe 0–10 V. Wyjścia przełączalne czujników można skonfigurować do pracy w 3 trybach:
- z pojedynczym punktem przełączania
- jako dwukierunkowa bariera odbiciowa
- z oknem pomiarowym
Konfigurację czujników można zrealizować poprzez podawanie plusa zasilania na pin 2 wg odpowiednich procedur (funkcja Teach-in). Funkcja Teach-in umożliwia ustawienie odpowiednich progów pomiarowych na przełączalnych wyjściach sygnałowych po umieszczeniu rzeczywistego obiektu w zadanych odległościach od czujnika. W czujnikach z wyjściem analogowym można też skonfigurować narastającą lub opadającą charakterystykę ich sygnału.
