MICROSONIC
sks
Miniaturowe czujniki ultradźwiękowe w obudowie prostopadłościennej

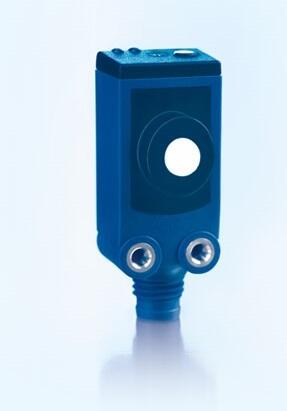

Czujniki sks przeznaczone są do bezdotykowego wykrycia obiektów lub pomiaru odległości z wykorzystaniem przełączalnego wyjścia sygnałowego PNP lub NPN, opcjonalnie wyjścia sygnałowego PushPull, ewentualnie wyjścia analogowego (I lub U). Czujniki sks posiadają miniaturową, prostopadłościenną obudowę z dwoma gwintowanymi otworami montażowymi M3. Na górze obudowy znajdują się dwa LEDy sygnalizacyjne, natomiast na przeciwległym boku znajduje się gniazdo M8/3 lub M8/4.
Wszystkie czujniki sks posiadają strefę działania od 20 mm do 250 mm i są wyposażone w zintegrowany układ kompensacji temperatury, a rozdzielczość ich pomiaru wynosi 0,10 mm.
Warianty z prądowymi wyjściami analogowymi działają w zakresie 4-20 mA, natomiast warianty z napięciowymi wyjściami analogowymi działają w zakresie 0-10 V. Przełączalne wyjścia PNP lub NPN czujników można skonfigurować do pracy w 3 trybach:
- z pojedynczym punktem przełączania
- jako dwukierunkowa bariera odbiciowa
- z oknem pomiarowym
Konfigurację czujników można zrealizować wg odpowiedniej procedury Teach-in za pomocą przycisków na obudowie. Funkcja ta umożliwia ustawienie odpowiednich progów pomiarowych na przełączalnych wyjściach sygnałowych po umieszczeniu rzeczywistego obiektu w zadanych odległościach od czujnika. W czujnikach z wyjściem analogowym można też skonfigurować narastającą lub opadającą charakterystykę ich sygnału analogowego. Konfigurację można także zrealizować za pomocą komputera przy użyciu opcjonalnego interfejsu LinkControl.
Konfigurację czujników można zrealizować poprzez podawanie plusa zasilania na pin 5 wg odpowiednich procedur (funkcja Teach-in). Funkcja Teach-in umożliwia ustawienie odpowiednich progów pomiarowych na przełączalnych wyjściach sygnałowych po umieszczeniu rzeczywistego obiektu w zadanych odległościach od czujnika. W czujnikach z wyjściem analogowym można też skonfigurować narastającą lub opadającą charakterystykę ich sygnału.
W przypadku gdy dwa lub więcej czujników są zbyt blisko siebie, mogą się wzajemnie zakłócać. Dlatego istnieje możliwość elektrycznego połączenia ze sobą tych czujników i skonfigurowania ich pracy w trybie zewnętrznie aktywowanej synchronizacji, dzięki czemu każdy z nich aktywuje pomiar w tym samym momencie.
- Rozdzielczość 0,10 mm
- Strefa działania od 20 mm do 250 mm
- Wariantowo wyjścia PushPull + IO-Link, PNP, NPN lub analogowe
- Kompensacja temperatury otoczenia
- Miniaturowa, prostopadłościenna obudowa
Wybrany wariant produktu
Wybrany wariant produktu
Specyfikacja techniczna
| IO-LINK | Tak |
|---|---|
| Materiał | ABS |
| Napięcie zasilania | 20-30 V DC |
| Podłączenie | M8/4 |
| Rozdzielczość | 0,1 mm |
| Stopień ochrony IP | IP67 |
| Strefa martwa | 20 mm |
| Wyjście | Push/Pull, IO-Link |
| Wyświetlacz | Nie |
| Zakres detekcji | 150 mm |
| Zasięg max | 250 mm |
Opis produktu
Czujniki sks przeznaczone są do bezdotykowego wykrycia obiektów lub pomiaru odległości z wykorzystaniem przełączalnego wyjścia sygnałowego PNP lub NPN, opcjonalnie wyjścia sygnałowego PushPull, ewentualnie wyjścia analogowego (I lub U). Czujniki sks posiadają miniaturową, prostopadłościenną obudowę z dwoma gwintowanymi otworami montażowymi M3. Na górze obudowy znajdują się dwa LEDy sygnalizacyjne, natomiast na przeciwległym boku znajduje się gniazdo M8/3 lub M8/4.
Wszystkie czujniki sks posiadają strefę działania od 20 mm do 250 mm i są wyposażone w zintegrowany układ kompensacji temperatury, a rozdzielczość ich pomiaru wynosi 0,10 mm.
Warianty z prądowymi wyjściami analogowymi działają w zakresie 4-20 mA, natomiast warianty z napięciowymi wyjściami analogowymi działają w zakresie 0-10 V. Przełączalne wyjścia PNP lub NPN czujników można skonfigurować do pracy w 3 trybach:
- z pojedynczym punktem przełączania
- jako dwukierunkowa bariera odbiciowa
- z oknem pomiarowym
Konfigurację czujników można zrealizować wg odpowiedniej procedury Teach-in za pomocą przycisków na obudowie. Funkcja ta umożliwia ustawienie odpowiednich progów pomiarowych na przełączalnych wyjściach sygnałowych po umieszczeniu rzeczywistego obiektu w zadanych odległościach od czujnika. W czujnikach z wyjściem analogowym można też skonfigurować narastającą lub opadającą charakterystykę ich sygnału analogowego. Konfigurację można także zrealizować za pomocą komputera przy użyciu opcjonalnego interfejsu LinkControl.
Konfigurację czujników można zrealizować poprzez podawanie plusa zasilania na pin 5 wg odpowiednich procedur (funkcja Teach-in). Funkcja Teach-in umożliwia ustawienie odpowiednich progów pomiarowych na przełączalnych wyjściach sygnałowych po umieszczeniu rzeczywistego obiektu w zadanych odległościach od czujnika. W czujnikach z wyjściem analogowym można też skonfigurować narastającą lub opadającą charakterystykę ich sygnału.
W przypadku gdy dwa lub więcej czujników są zbyt blisko siebie, mogą się wzajemnie zakłócać. Dlatego istnieje możliwość elektrycznego połączenia ze sobą tych czujników i skonfigurowania ich pracy w trybie zewnętrznie aktywowanej synchronizacji, dzięki czemu każdy z nich aktywuje pomiar w tym samym momencie.
