MICROSONIC
SKS Czujniki ultradźwiękowe
Czujniki ultradźwiękowe SKS
Sensotry ultradźwiękowe SKS to najmniejsze urządzenia pomiarowe w rodzinie Microsonic. Wyposażone w obudowe o 33% mniejszą od czujników serii ZWS. Przeznaczone do aplikacji z ograniczona przestrzenią montażową np. zliczanie obwodów drukowanych lub pomiar poziomu cieczy w małych zbiornikach.

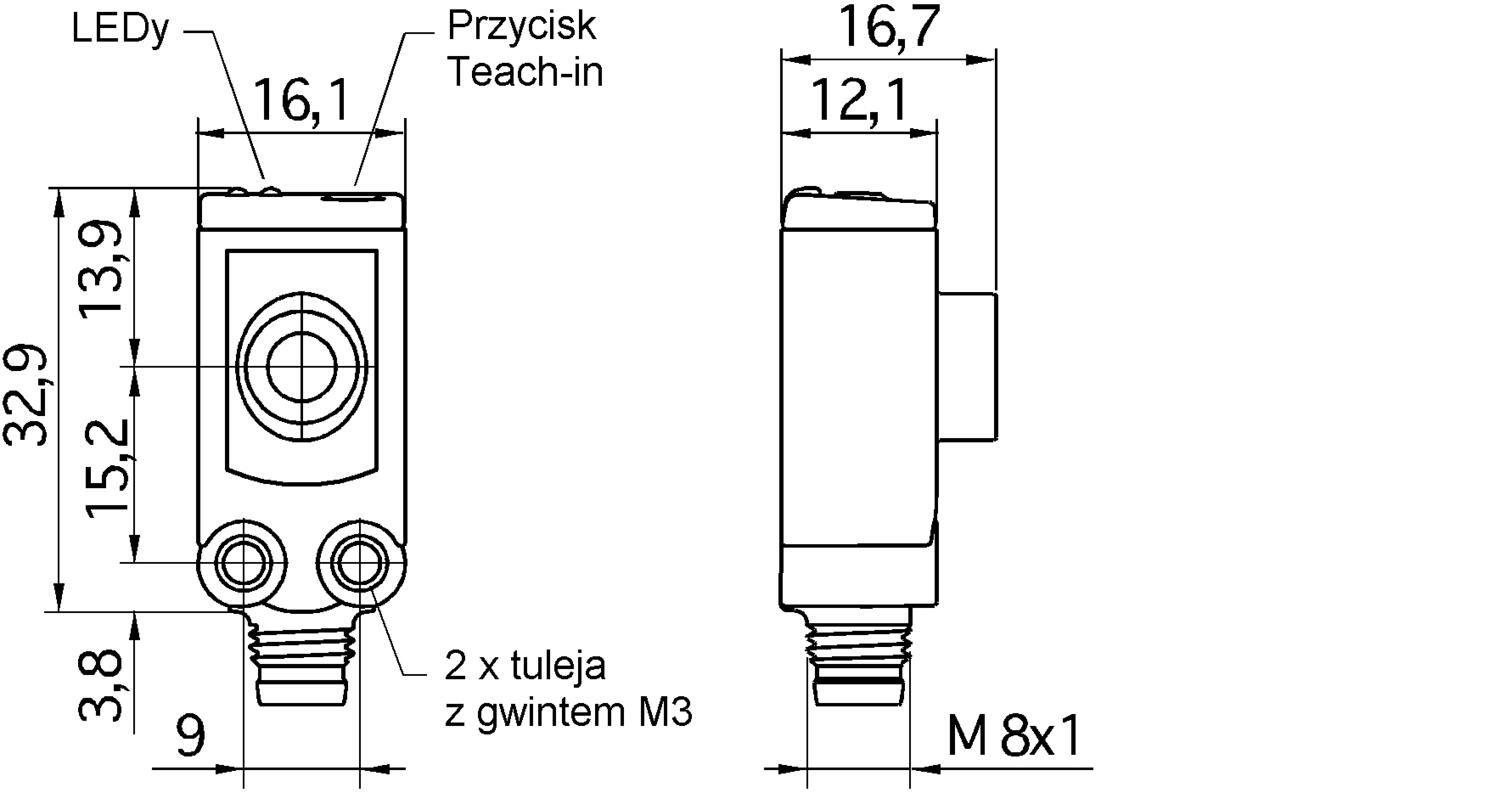

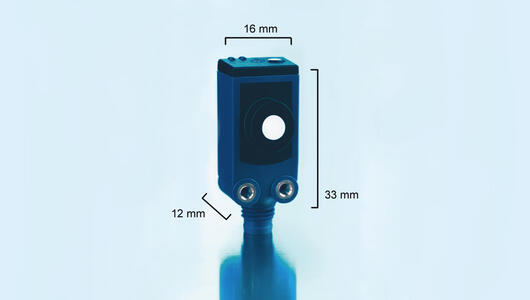

Wymiary czujnika ultradźwiękowego SKS

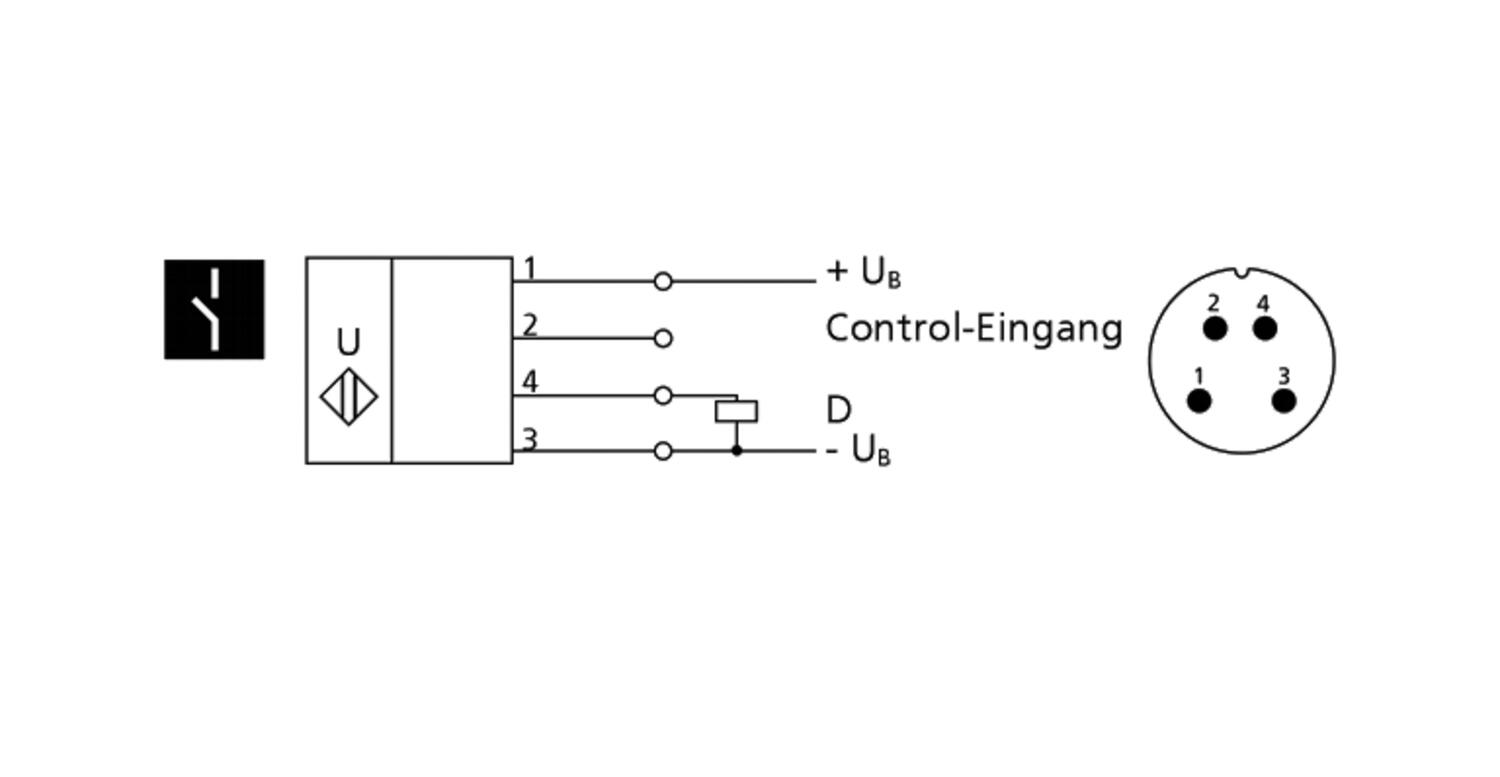

Możliwość wyboru między dwoma różnymi typami wyjść:
1x przełączanie włącz/wyłącz, opcjonalnie wyjście PNP lub NPN

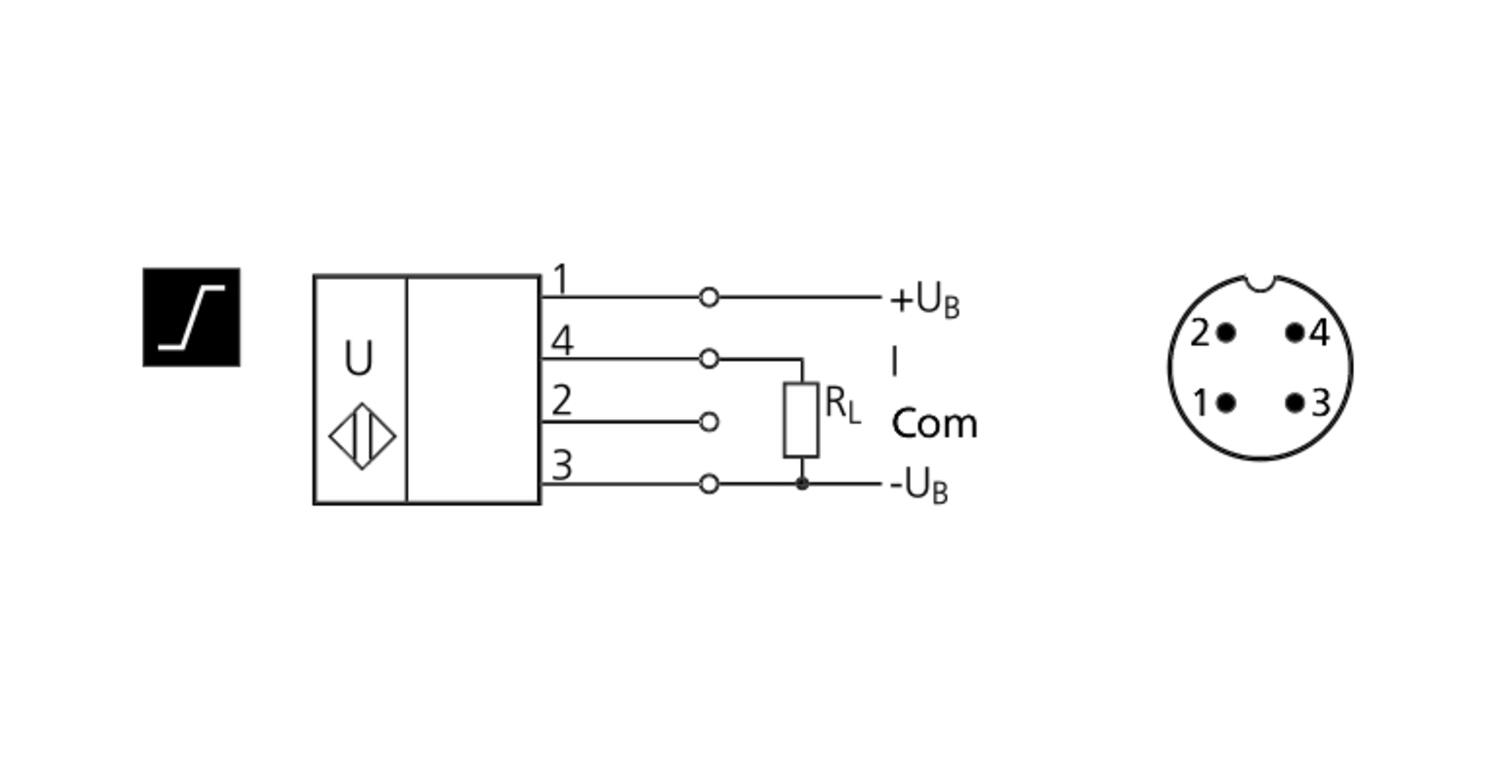

1x wyjście analogowe (4-20 mA lub 0-10V)
Czujniki z przełączanym wyjściem wyposażone w 3 tryby pracy:
- Jednoprogowy
- Bariera ultradźwiękowa "2-way"
- Okna
Sygnalizacja LED
Czujnik wyposażony w dwie diody LED zieloną i żółtą, które wskazują stany wyjść i wspomagają procedurę uczenia Teach-in.
Na górnej części obudowy umieszczony jest przycisk Teach-in ułatwiający parametryzację czujnika.
Programowanie za pomocą funkcji Teach-In trybu jednoprogowego
- Umieść przedmiot, który ma być wykryty w porządanej odległości
- Wcisnąć przycisk na 3 sekundy
- Następnie ponownie wcisnąć przycisk na około 1 sekundę
Procedura Teach-in dla trybu jednoprogowego
Programowanie za pomocą funkcji Teach-In trybu bariery ultradźwiękowej "2 way" z zamontowanym na stałe reflektorem
- Wcisnąć przycisk na 3 sekundy
- Następnie ponownie wcisnąć przycisk na około 10 sekund

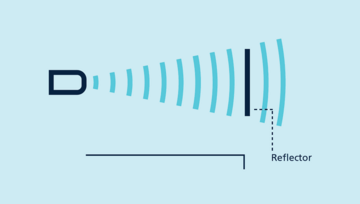

Procedura Teach-in dla trybu bariery ultradźwiękowej "2 way"
Programowanie wyjścia analogowego
- Umieścić przedmiot w najbliższej odległości na jakiej ma być wykryty (1)
- Wcisnąć przycisk na około 3 sekundy
- Następnie przesuń przedmiot na najdlaszą odległość na jaką ma być wykryty (2)
- Ponownie wcisnąć przycisk na około 1 sekundę

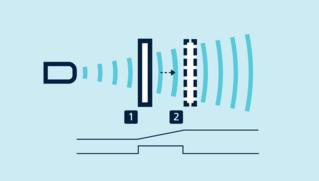

Procedura Teach-in dla trybu okna lub wyjścia analogowego
Programowanie za pomocą funkcji Teach-In trybu okna
Aby skonfigurować tryb okna z dwoma punktami przełączającymi, należy wykonać procedurę identyczną jak w przypadku programowania wyjścia analogowego.
Kompensacja temperatury czujników analogowych
Moduł kompensacyjny znacznie poprawia dokładność pomiaru. Czujnik osiąga pełną sprawność operacyjną po 45 sekundach po podłączeniu zasilania.
- Najmniejszy czujnik ultradźwiękowy
- Rozdzielczość 0,1 mm
- Możliwość przyuczenia
- Kompensacja temperatury otoczenia
Wybrany wariant produktu
Wybrany wariant produktu
Specyfikacja techniczna
| Distance Max | 250 mm |
|---|---|
| IO-LINK | Tak |
| Materiał | ABS |
| Napięcie zasilania | 20-30 V DC |
| Rozdzielczość | 0,056 mm |
| Stopień ochrony IP | IP67 |
| Strefa martwa | 20 mm |
| Wyjście | NC, NO, PNP |
| Wyświetlacz | Nie |
| Zakres detekcji | 150 mm |
Do pobrania
Opis produktu
Czujniki ultradźwiękowe SKS
Sensotry ultradźwiękowe SKS to najmniejsze urządzenia pomiarowe w rodzinie Microsonic. Wyposażone w obudowe o 33% mniejszą od czujników serii ZWS. Przeznaczone do aplikacji z ograniczona przestrzenią montażową np. zliczanie obwodów drukowanych lub pomiar poziomu cieczy w małych zbiornikach.
Wymiary czujnika ultradźwiękowego SKS
Możliwość wyboru między dwoma różnymi typami wyjść: 1x przełączanie włącz/wyłącz, opcjonalnie wyjście PNP lub NPN 1x wyjście analogowe (4-20 mA lub 0-10V)
Czujniki z przełączanym wyjściem wyposażone w 3 tryby pracy:
- Jednoprogowy
- Bariera ultradźwiękowa "2-way"
- Okna
Sygnalizacja LED
Czujnik wyposażony w dwie diody LED zieloną i żółtą, które wskazują stany wyjść i wspomagają procedurę uczenia Teach-in.
Na górnej części obudowy umieszczony jest przycisk Teach-in ułatwiający parametryzację czujnika.
Programowanie za pomocą funkcji Teach-In trybu jednoprogowego
- Umieść przedmiot, który ma być wykryty w porządanej odległości
- Wcisnąć przycisk na 3 sekundy
- Następnie ponownie wcisnąć przycisk na około 1 sekundę
Procedura Teach-in dla trybu jednoprogowego
Programowanie za pomocą funkcji Teach-In trybu bariery ultradźwiękowej "2 way" z zamontowanym na stałe reflektorem
- Wcisnąć przycisk na 3 sekundy
- Następnie ponownie wcisnąć przycisk na około 10 sekund
Procedura Teach-in dla trybu bariery ultradźwiękowej "2 way"
Programowanie wyjścia analogowego
- Umieścić przedmiot w najbliższej odległości na jakiej ma być wykryty (1)
- Wcisnąć przycisk na około 3 sekundy
- Następnie przesuń przedmiot na najdlaszą odległość na jaką ma być wykryty (2)
- Ponownie wcisnąć przycisk na około 1 sekundę
Procedura Teach-in dla trybu okna lub wyjścia analogowego
Programowanie za pomocą funkcji Teach-In trybu okna
Aby skonfigurować tryb okna z dwoma punktami przełączającymi, należy wykonać procedurę identyczną jak w przypadku programowania wyjścia analogowego.
Kompensacja temperatury czujników analogowych
Moduł kompensacyjny znacznie poprawia dokładność pomiaru. Czujnik osiąga pełną sprawność operacyjną po 45 sekundach po podłączeniu zasilania.
