S85 Dalmierz laserowy
Seria S85 dalmierzy laserowych klasy 2 wykorzystująca technologię czasu przelotu dokonuje precyzyjnego pomiaru na dystansie do 20m o rozdzielczości 1mm, powtarzalności 1mm i dokładności do 7mm. Dalmierze dostępne są w dwóch wersjach:
- podstawowej z zakresem pomiarowym do 10 m, prostej w obsłudze poprzez przycisk na obudowie, pracującej również jako czujnik z wytłumieniem tła,
- zaawansowanej z zakresem pomiarowym do 20 m dodatkowo wyposażonej w wyświetlacz.
Dalmierze laserowe S85 są idealnym rozwiązaniem dla aplikacji wymagających precyzyjnego pomiaru odległości, przesunięcia lub kontroli poziomu, takich jak systemy anty-kolizji pojazdów przemysłowych, pomiar odległości w automatycznych systemach magazynowych, pomiar średnicy szpuli, kontrola napełnienia w zbiornikach z materiałami stałymi itp.
Dane techniczne
Numer katalogowy | S85-MH-5-Y03-OOV | S85-MH-5-Y03-OOI | S85-MH-5-Y13-OOIVY | S85-MH-5-Y13-OOY |
Zakres pomiarowy (na białym 90%) | 0,2 m...10 m | 0,2 m...20 m | ||
Zakres pomiarowy (na szarym 18%) | 0,2 m...5 m | 0,2 m...8 m | ||
Zakres pomiarowy (na czarnym 6%) | 0,2 m...3 m | 0,2 m...5 m | ||
Dokładność | ±10 mm | ±7 mm | ||

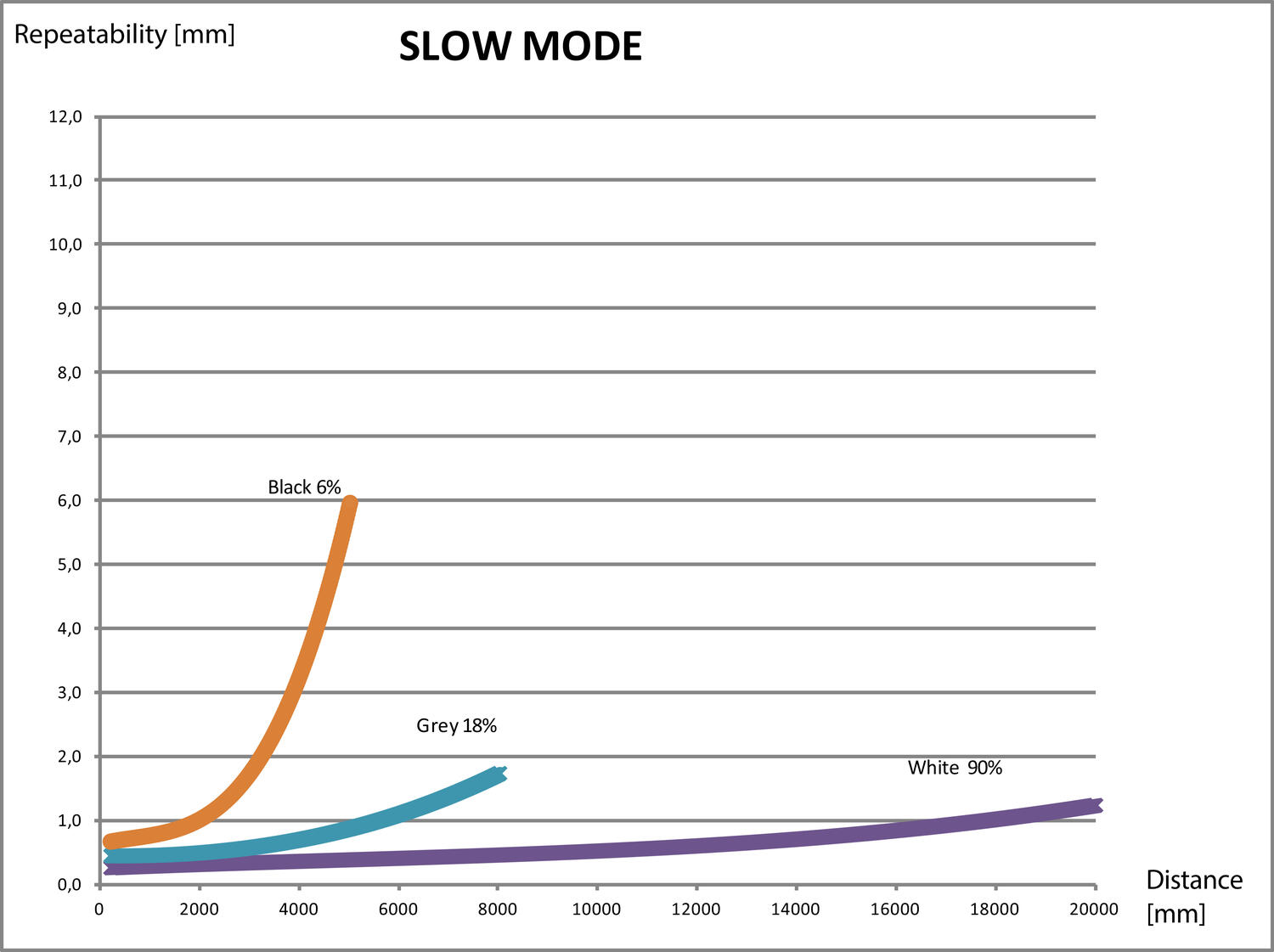

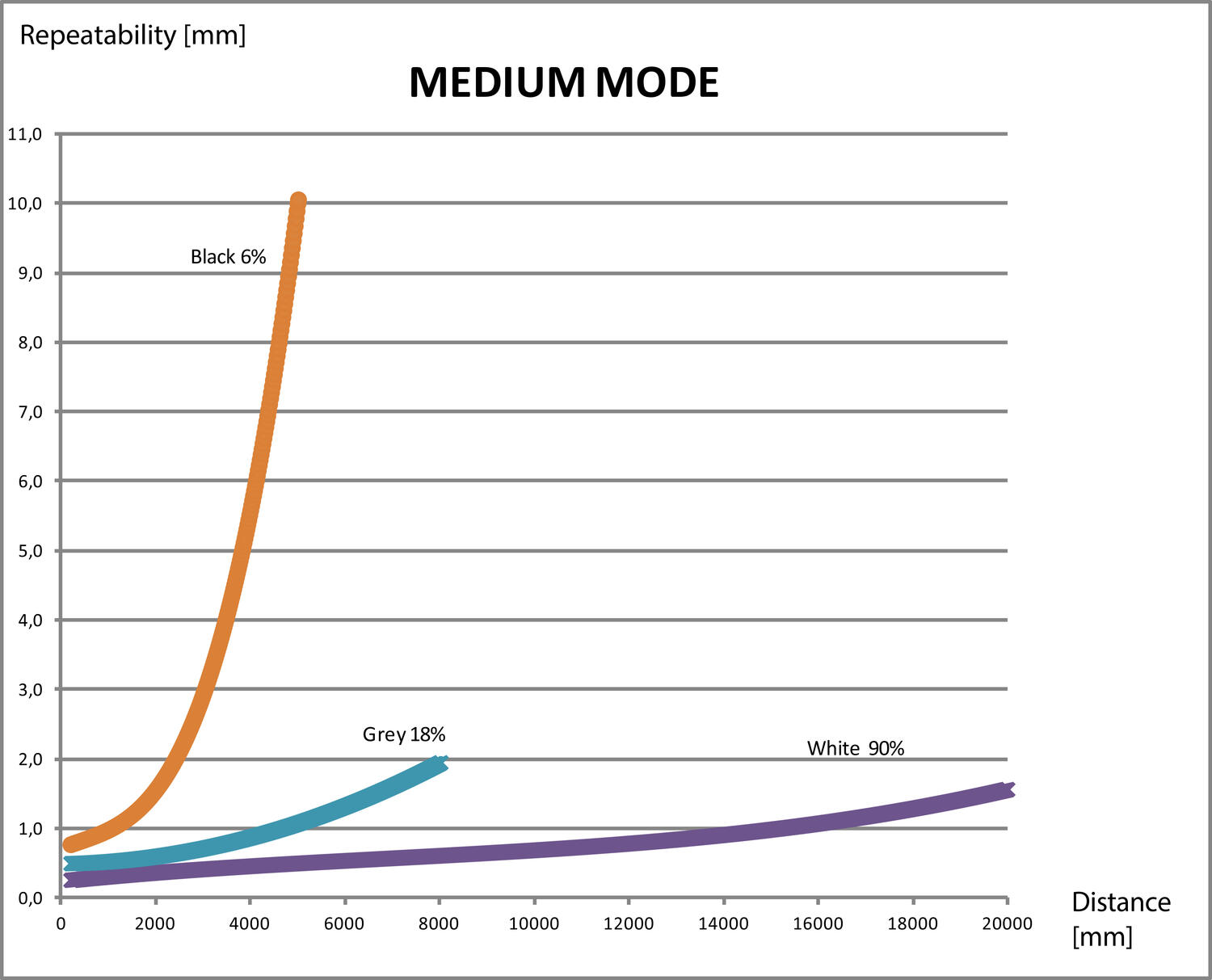

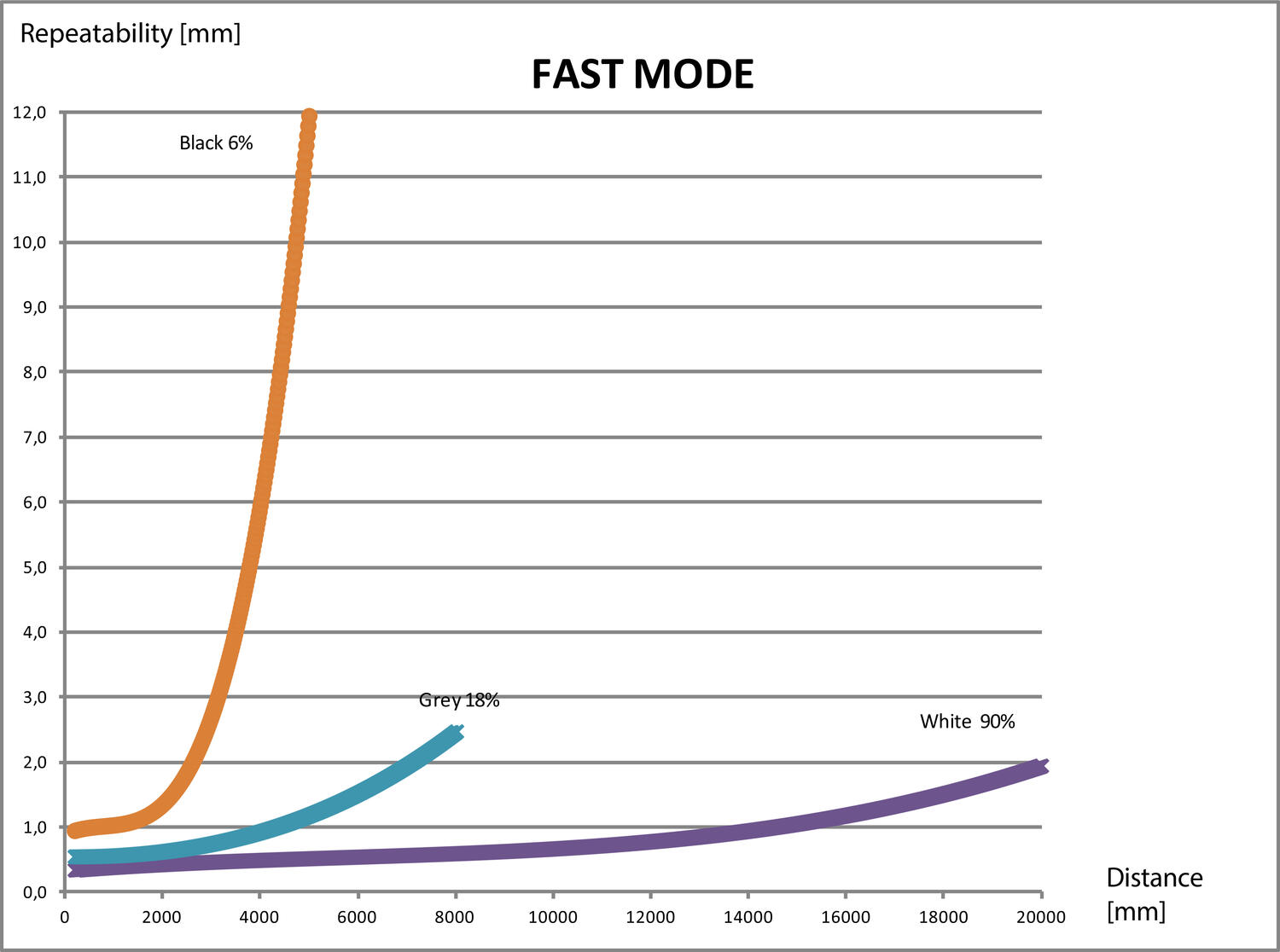

Powtarzalność (na białym 90%) | 1 mm na 10 m | 1 mm na 10 m <2 mm w odległości 20 m (Slow mode) | ||
Rozdzielczość | 1 mm | |||
Rozdzielczość wyjścia analogowego | 16 bit | |||
Plamka świetlna | 15 mm na 8 m | 15 mm na 10 m | ||
Czas reakcji | 30 ms | 45 ms (Slow mode), | ||

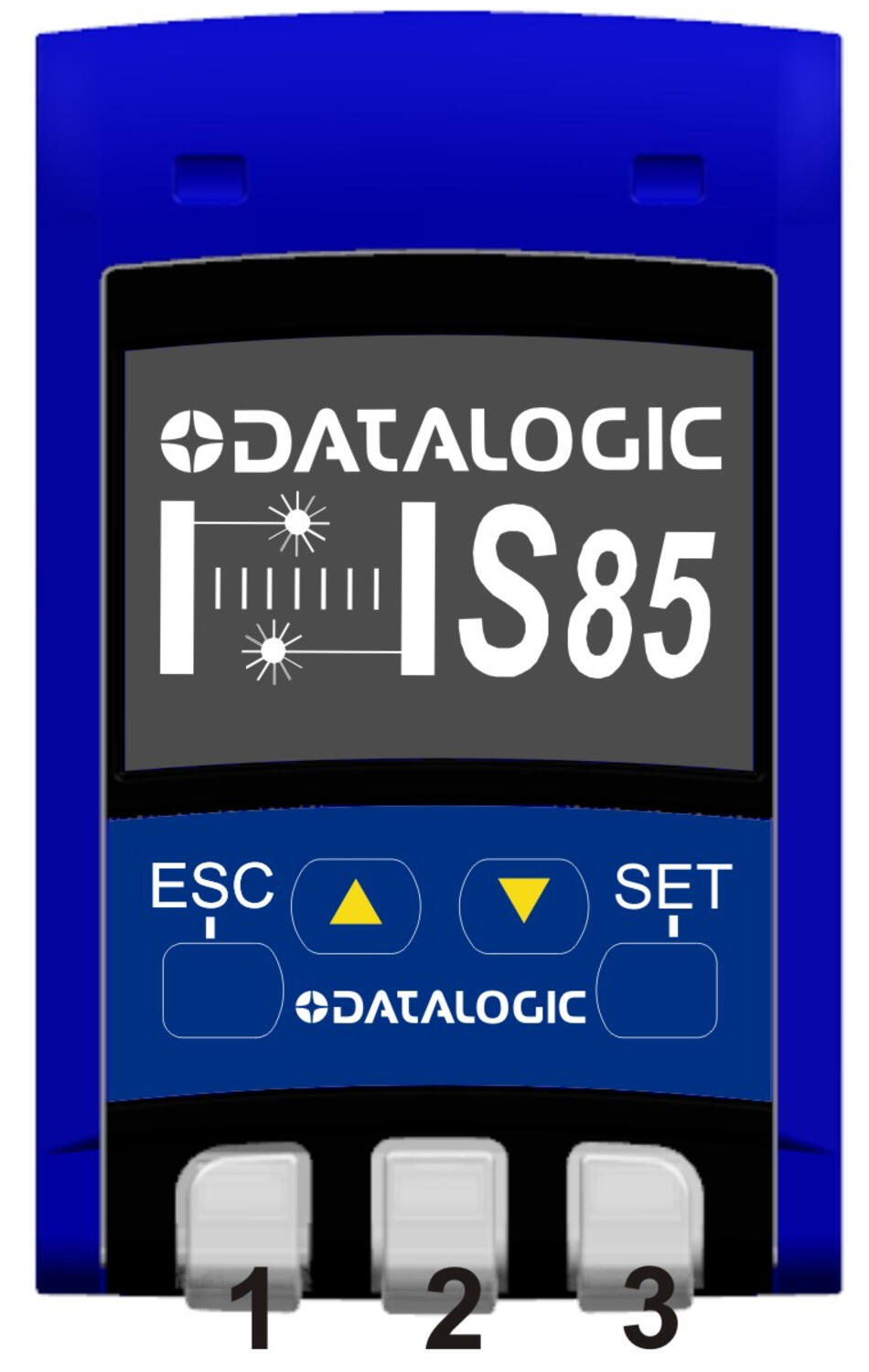

Ustawienie | Przycisk | Przycisk, wyświetlacz | ||
Wyjście analogowe | 0-10 V | 4-20 mA | 0-10 V lub 4-20 mA | - |
Wyjście cyfrowe | 2 x Pushpull | 2x PNP / NPN / Pushpull | ||
Histereza | 10 mm | 5 mm...1 000 mm | ||

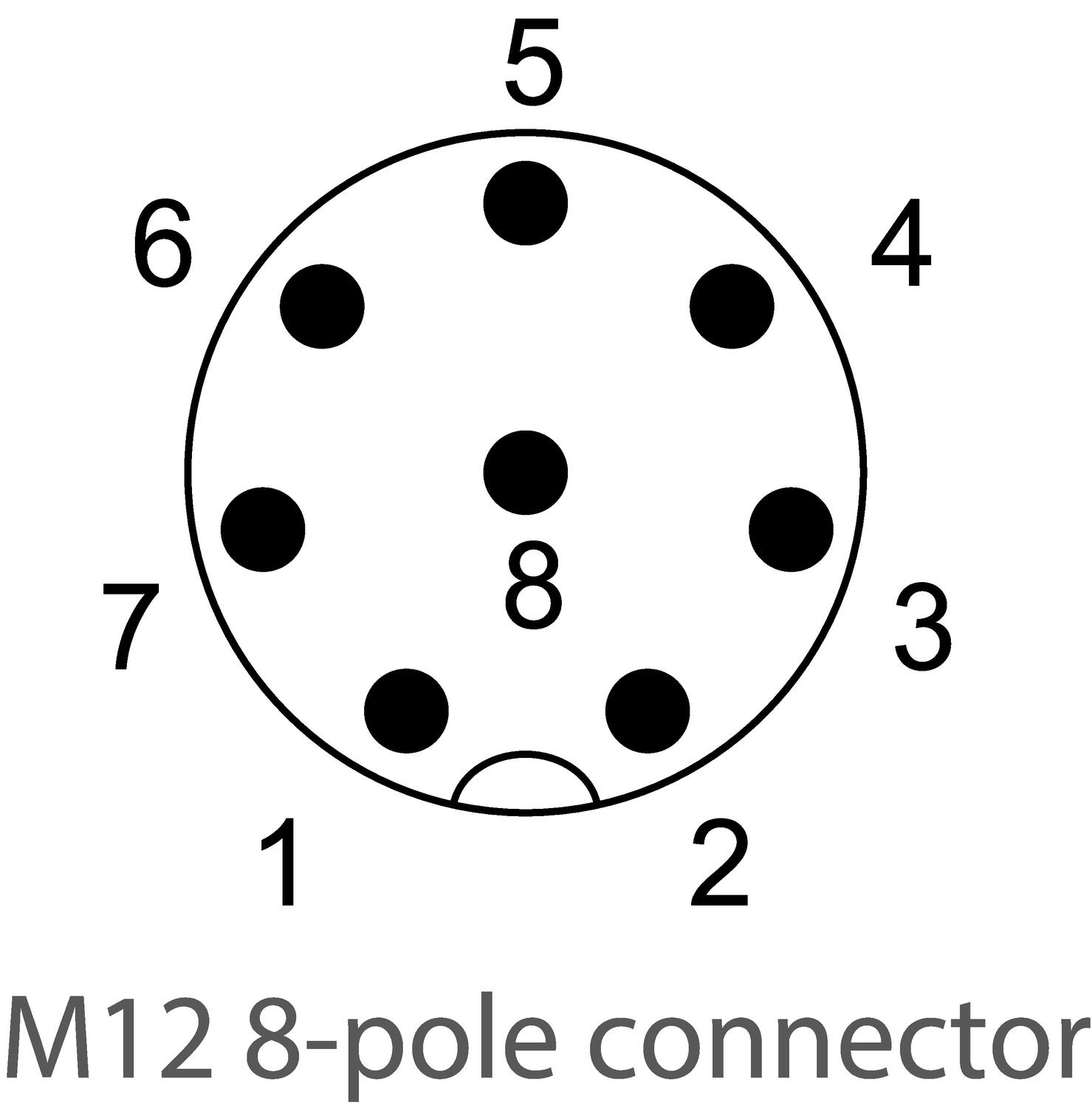

Połączenie | Złącze M12 5 pinowe | Złączem M12 8-pinowe | ||
Ogólne dane techniczne
Napięcie | 24 V DC ±20 % |
Pobór mocy | <3 W |
Klasa lasera | Klasa lasera 2 IEC60825-1 |
Zakres temp. | -15 °C do +50 °C |
Materiał soczewki | PMMA |
Stopień ochrony | IP65, IP67 |
Certyfikaty |
|

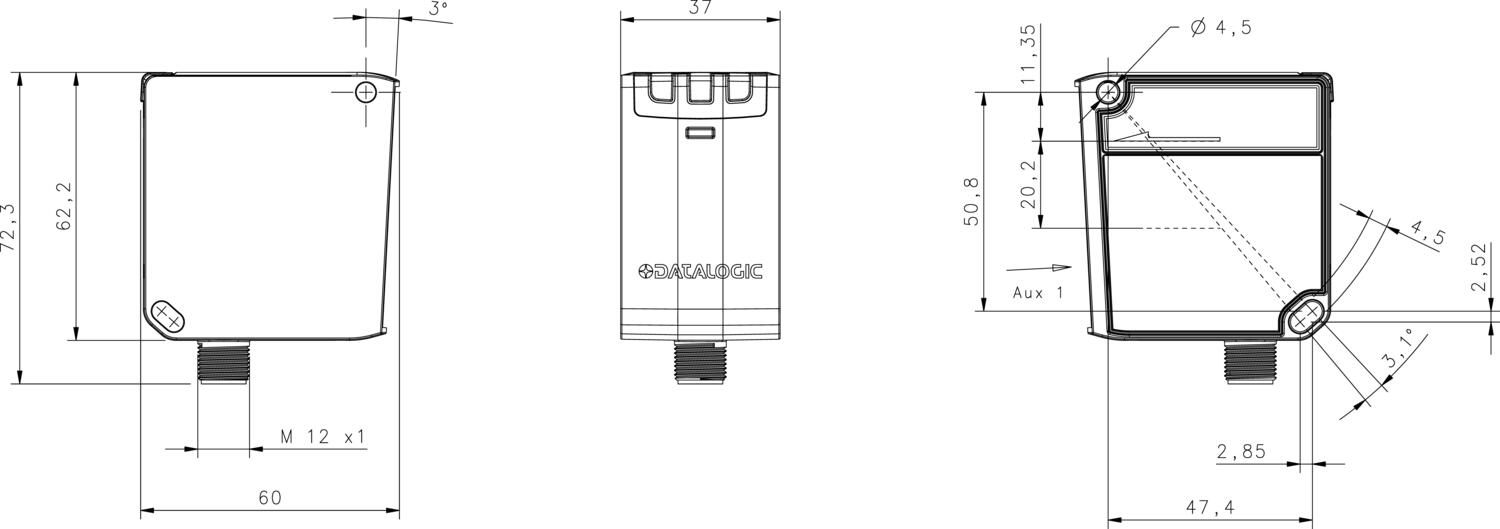

Wymiary
Karta katalogowa |
Instrukcja obsługi |
Numery katalogowe
Numer katalogowy | Odległość detekcji | Połączenie | Wyjście |
S85-MH-5-Y03-OOV | 0,2-10 m | Złączem M12 5-pinowe | 0-10V, 2 x cyfrowe |
S85-MH-5-Y03-OOI | 0,2-10 m | Złączem M12 5-pinowe | 4-20mA, 2 x cyfrowe |
S85-MH-5-Y13-OOIVY | 0,2-20 m | Złączem M12 8-pinowe | 0-10V, 4-20mA, 2 x cyfrowe, RS485 |
S85-MH-5-Y13-OOY | 0,2-20 m | Złączem M12 8-pinowe | 2 x cyfrowe, RS485 |
ST-S85-STD | Uchwyt montażowy | ||
- Zakres pomiarowy do 10m lub 20m
- Rozdzielczość 1 mm, dokładność 7 mm, powtarzalność 1 mm
- Wyjścia: 4-20mA lub 0-10 V oraz 2 x cyfrowe
- Interfejs RS485 w zaawansowanym modelu
- Obudowa metalowa, IP67
Wybrany wariant produktu
Wybrany wariant produktu
Specyfikacja techniczna
| Min. temperatura pracy | -15 °C |
|---|---|
| Max. temperatura pracy | 50 °C |
| Stopień ochrony IP | IP67 |
| Technologia czujnika | Dalmierz laserowy |
| Masa | 250 g |
| Napięcie zasilania | 24 V DC |
| Czas reakcji | 15 ms |
| Min. temperatura składowania | -25 °C |
| Max. temperatura składowania | 70 °C |
| Wyjście | NPN, PNP, Push/Pull |
| Prąd wyjściowy max. | 0,1 A |
| Dopuszczenia | CE, UL |
|---|---|
| Wymiary | 60 x 72 x 37 |
| Zasięg max | 20000 mm |
| Zasięg min | 200 mm |
| Podłączenie elektryczne | Złącze M12 8-pinowe |
| Funkcja | Załącz, gdy jasno/ciemno |
| Wskaźnik LED | Tak |
| Materiał soczewki | PMMA |
| Typ światła | Laser czerwony |
| Materiał obudowy | Stop cynkowy |
Opis produktu
Seria S85 dalmierzy laserowych klasy 2 wykorzystująca technologię czasu przelotu dokonuje precyzyjnego pomiaru na dystansie do 20m o rozdzielczości 1mm, powtarzalności 1mm i dokładności do 7mm. Dalmierze dostępne są w dwóch wersjach:
- podstawowej z zakresem pomiarowym do 10 m, prostej w obsłudze poprzez przycisk na obudowie, pracującej również jako czujnik z wytłumieniem tła,
- zaawansowanej z zakresem pomiarowym do 20 m dodatkowo wyposażonej w wyświetlacz.
Dalmierze laserowe S85 są idealnym rozwiązaniem dla aplikacji wymagających precyzyjnego pomiaru odległości, przesunięcia lub kontroli poziomu, takich jak systemy anty-kolizji pojazdów przemysłowych, pomiar odległości w automatycznych systemach magazynowych, pomiar średnicy szpuli, kontrola napełnienia w zbiornikach z materiałami stałymi itp.
Dane techniczne
Numer katalogowy | S85-MH-5-Y03-OOV | S85-MH-5-Y03-OOI | S85-MH-5-Y13-OOIVY | S85-MH-5-Y13-OOY |
Zakres pomiarowy (na białym 90%) | 0,2 m...10 m | 0,2 m...20 m | ||
Zakres pomiarowy (na szarym 18%) | 0,2 m...5 m | 0,2 m...8 m | ||
Zakres pomiarowy (na czarnym 6%) | 0,2 m...3 m | 0,2 m...5 m | ||
Dokładność | ±10 mm | ±7 mm | ||
Powtarzalność (na białym 90%) | 1 mm na 10 m | 1 mm na 10 m <2 mm w odległości 20 m (Slow mode) | ||
Rozdzielczość | 1 mm | |||
Rozdzielczość wyjścia analogowego | 16 bit | |||
Plamka świetlna | 15 mm na 8 m | 15 mm na 10 m | ||
Czas reakcji | 30 ms | 45 ms (Slow mode), | ||
Ustawienie | Przycisk | Przycisk, wyświetlacz | ||
Wyjście analogowe | 0-10 V | 4-20 mA | 0-10 V lub 4-20 mA | - |
Wyjście cyfrowe | 2 x Pushpull | 2x PNP / NPN / Pushpull | ||
Histereza | 10 mm | 5 mm...1 000 mm | ||
Połączenie | Złącze M12 5 pinowe | Złączem M12 8-pinowe | ||
Ogólne dane techniczne
Napięcie | 24 V DC ±20 % |
Pobór mocy | <3 W |
Klasa lasera | Klasa lasera 2 IEC60825-1 |
Zakres temp. | -15 °C do +50 °C |
Materiał soczewki | PMMA |
Stopień ochrony | IP65, IP67 |
Certyfikaty |
|
Wymiary
Karta katalogowa |
Instrukcja obsługi |
Numery katalogowe
Numer katalogowy | Odległość detekcji | Połączenie | Wyjście |
S85-MH-5-Y03-OOV | 0,2-10 m | Złączem M12 5-pinowe | 0-10V, 2 x cyfrowe |
S85-MH-5-Y03-OOI | 0,2-10 m | Złączem M12 5-pinowe | 4-20mA, 2 x cyfrowe |
S85-MH-5-Y13-OOIVY | 0,2-20 m | Złączem M12 8-pinowe | 0-10V, 4-20mA, 2 x cyfrowe, RS485 |
S85-MH-5-Y13-OOY | 0,2-20 m | Złączem M12 8-pinowe | 2 x cyfrowe, RS485 |
ST-S85-STD | Uchwyt montażowy | ||
