Zasilacz TP960 z nowej serii PLANET
Nowa rodzina zasilaczy PLANET wyznacza nowy standard wydajności. PULS poczynił znaczny postęp zarówno pod względem łatwości obsługi, jak i kluczowych parametrów konstrukcji zasilacza: sprawność, rozmiar i żywotność poprawiły się o około 30% w porównaniu z poprzednimi modelami 3-fazowymi firmy. Oszczędza to użytkownikom zarówno miejsce, jak i koszty.
Nowości
Co zyskujemy stosując zasilacze PLANET
Wyższa sprawność
Sprawność na poziomie 97% w całym zakresie obciążenia ogranicza straty energii i koszty eksploatacji.
Większa żywotność
Ponad 100 000 godzin minimalnego okresu pracy oznacza mniej konserwacji i przestojów.
Kompaktowa konstrukcja
O 30% mniejsza szerokość i waga pozwalają zaoszczędzić miejsce w szafie sterowniczej.
Zrównoważony rozwój
Energooszczędna praca, zmniejszona emisja CO₂.
BonusPower
PLANET elastycznie reaguje na zmieniające się zapotrzebowanie na moc, np. TP960 może nieprzerwanie dostarczać 120% BonusPower, do 200% przez 12 s lub 130% przez 153 s, automatycznie dostosowując się do zapotrzebowania energetycznego danej aplikacji.
Prosta instalacja
Szybkozłącza, wskaźnik obciążenia LED, aktywne dzielenie obciążenia. O 95% szybsza konfiguracja.
Podstawowe zalety
Redukcja CO2 dzięki zasilaczom o wysokiej sprawności Oszczędność kosztów dzięki możliwościom przeciążenia o 120%, 150% i 200% Widoczna wartość obciążenia dzięki zintegrowanemu wskaźnikowi LED Ułatwiona instalacja dzięki nowej konstrukcjiGodny następca serii Dimension
Zasilacze PLANET zostają wprowadzone jako następca serii DIMENSION, która przez lata była bezkonkurencyjnym rozwiązaniem na rynku. Teraz PULS prezentuje nowe, bardziej oszczędne rozwiązanie. Porównanie trójfazowych modeli o mocy 960 W, napięcie wyjściowe 24 V DC, znajduje się w tabeli obok. Ujęte zostały najnowszy PLANT TP960.241, poprzednik QT40.241 oraz wiodący produkt konkurencji.
Sprawność na poziomie 97,1% jest już bliska nieosiągalnego poziomu 100%. Jednak czy różnica 2-3% w sprawności zasilacza może mieć realne znaczenie dla użytkownika?
Okazuje się, że jak najbardziej. Sprawność określana jest jako stosunek mocy wyjściowej do mocy wejściowej zasilacza. Różnica tych wartości zamieniana jest na ciepło jako strata. Niższe straty oznaczają, że przede wszystkim nie wytwarza się dużo ciepła w szafie sterowniczej. Ma to ogromne znaczenie ze względu na konieczność umieszczenia jednostki chłodzącej mając na uwadze, że to właśnie zasilacz jest urządzeniem wydzielającym najwięcej ciepła w szafie.
Tabela: Porównanie zasilaczy trójfazowych (sprawność, straty)
| TP960.241 | QT40.241 | Zasilacz konkurencji | |
|---|---|---|---|
| Sprawność przy pełnym obciążeniu 40 A, 400 V AC | 97,1% | 95,3% | 95,4% |
| Straty mocy przy pełnym obciążeniu 40 A, 400 V AC | 28 W | 47,3 W | 45,75 W |
Niższa temperatura pracy i mniejsze straty energii
Głównym parametrem pozwalającym określić jak długo nasz zasilacz będzie pracował bez awarii jest charakterystyka wykorzystanych kondensatorów elektrolitycznych. Im wyższa temperatura panuje w szafie sterowniczej, tym szybciej kondensatory będą wysychać. Wzrost temperatury o 10°C we wnętrzu zasilacza skraca jego żywotność o połowę.
Kolejnym przykładem oszczędności jest kwestia pobranej energii. W przypadku jednostek o niższej sprawności, należy pobrać większą ilość energii aby dostarczyć odpowiednią wartość do urządzeń. Przyjmując przypadek, gdy zasilacz jest użytkowny bez przerwy w ciągu roku (24/7 przez 365 dni) okazuje się, że oszczędności mogą sięgać blisko 80 zł rocznie.
W przypadku jednego modułu może to być pomijalne, jednak gdy w obiekcie przemysłowym występuje ich kilkanaście czy kilkadziesiąt może się okazać, że zasilacze z serii PLANET pozwalają zaoszczędzić duże kwoty pieniędzy. Dodatkowo, zasilacz o wyższej sprawności przyczynia się do mniejszej emisji CO2. W ciągu roku jest to ok. 85 kg mniej z jednego modułu.Tabela: Porównanie zasilaczy trójfazowych (straty oraz ich wartość w ciągu roku)
| TP960.241 | QT40.241 | Zasilacz konkurencji | |
|---|---|---|---|
| Straty energii w ciągu roku, praca 24/7 |
243,88 kWh | 395,25 kWh | 386,84 kWh |
| Różnica strat w porównaniu do TP960 |
– | 151,37 kWh | 142,96 kWh |
| Wartość strat w PLN* | 126,52 PLN | 205,06 PLN | 200,69 PLN |
| Ilość emisji CO2 z 1 kWh energii** |
134,86 kg | 218,57 kg | 213,92 kg |
*średni koszt energii elektrycznej 0,5188 zł/kWh bez dodatkowych opłat w 2024 (źródło ure.gov.pl)
**wskaźniki emisji 0,553 kg /kWh dla odbiorców końcowych energii elektrycznej (źródło kobize.pl)
Odporność na przeciążenia
Kolejną zaletą zasilacza PLANET jest możliwość jego przeciążenia. Producent przewidział możliwość przeciążenia aż o 200% co może przydać się przy rozruchu innych urządzeń.
Bardzo często dodatkowa moc ponad nominalną, którą możemy uzyskać pozwala na zastosowanie mniejszego zasilacza. Pozwala to również sprostać dynamicznym zmianom obciążenia bez utraty stabilności zasilania.
Tabela przedstawia czas w jakim zasilacz może pracować w zależności od wartości przeciążenia i od temperatury otoczenia.
Tabela: Czas pracy zasilacza TP960 w przeciążeniu
| 100% | 110% | 120% | 130% | 140% | 150% | 160% | 170% | 180% | 190% | 200% | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| +45°C | stale | stale | stale | 154 s | 74 s | 47 s | 43 s | 26 s | 21 s | 18 s | 12 s |
| +60°C | stale | 173 s | 143 s | 128 s | 61 s | 43 s | 23 s | 15 s | 11 s | 8 s | 6 s |
Mniejsze gabaryty, niższa waga, większa żywotność
Bardzo istotne są także wymiary zasilaczy. Jednostki trójfazowe a w szczególności 40 A, wymagały dużo miejsca na szynie w szafie sterowniczej. PULS w nowym projekcie zastosował nowoczesne i zaawansowane komponenty, które pozwoliły na uzyskanie bardzo wysokiej sprawności a co za tym idzie – bardziej kompaktowych wymiarów. Głównym powodem jest to, że przy mniejszej ilości wydzielanego ciepła potrzebny jest mniejszy przepływ powietrza. Dodatkowo, gdy spojrzymy w Tabelę to poza mniejszymi wymiarami, spadła także waga zasilacza TP960. W porównaniu do wiodącego produkty konkurencji, różnica jest prawie dwukrotna. Duża waga komponentów na szynie sterowniczej TS35 może prowadzić do jej ugięcia a finalnie do deformacji i zerwania.
Czy wyższa sprawność została okupiona krótszą żywotnością w nowym zasilaczu firmy PULS? Okazuje się, że nie. Zasilacz TP960 z serii PLANET ma blisko 30% większą żywotność niż poprzednik QT40 oraz prawie 80% niż produkt konkurencji.
Tabela:Porównanie gabarytów zasilaczy trójfazowych
| TP960.241 | QT40.241 | Zasilacz konkurencji | |
|---|---|---|---|
| Szerokość | 79 mm | 110 mm | 90 mm |
| Wysokość | 124 mm | 124 mm | 135 mm |
| Głębokość | 136 mm | 127 mm | 167 mm |
| Waga | 1100 g | 1500 g | 1953 g |
Dodatkowe funkcje zasilacza Planet TP960

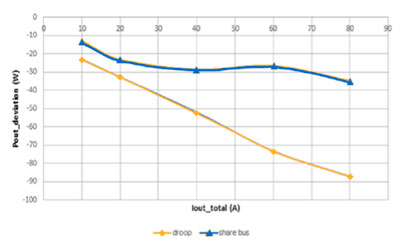

Zapewnia równomierny rozkład prądu i stabilne napięcie wyjściowe w zasilaczach pracujących równolegle. Działa ona jako aktywny system podziału prądu, niezależnie od podłączonego obciążenia. Funkcja pozwala na zmniejszenie strat mocy oraz wydłużenie żywotności.

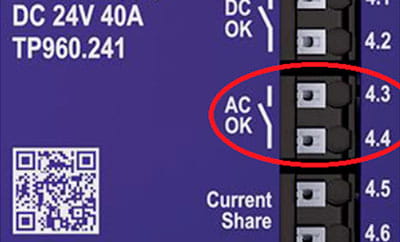

Pozwala na określenie czy napięcie wejściowe jest w zakresie nominalnym. W przypadku zasilacza trójfazowego TP960, praca tego układu polega na zwieraniu przekaźnika, gdy wszystkie trzy fazy mają wartość napięcia nominalną dla zasilacza. W przypadku, gdy jedno lub więcej napięć wejściowych wyjdzie poza zakres nominalny albo po całkowitym zaniku dwóch lub trzech napięć to przekaźnik zostaje otwarty.

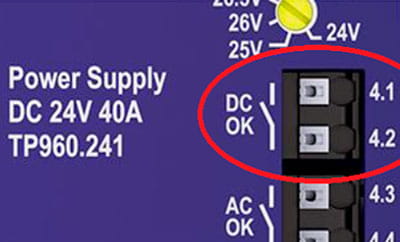

Informuje o wartości wytwarzanego napięcia wyjściowego DC. Jest ono niezależne od napięcia zwrotnego z urządzenia podłączonego równolegle do wyjścia zasilacza. Styk przekaźnika zamyka się, gdy napięcie wyjściowe osiągnie 90% regulowanego poziomu napięcia wyjściowego.

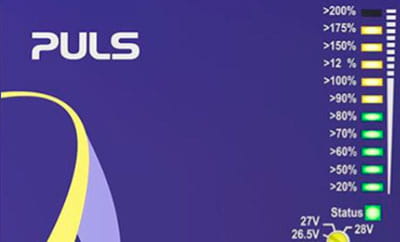

Służy do wzrokowego monitorowania mocy wyjściowej zasilacza. Pozwala na proste oszacowanie aktualnego obciążenia oraz ile rezerwy mocy nam pozostało. Diody LED do 80% mają kolor zielony, powyżej mają kolor żółty. W przypadku przeciążenia zaświeca się dioda czerwona.

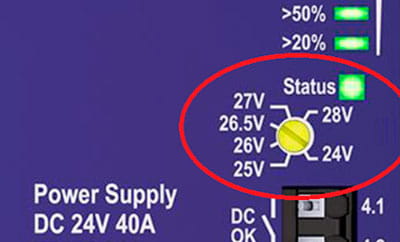

Zastępuje klasyczny potencjometr. Teraz można w prosty sposób ustawić żądane napięcie wyjściowego bez potrzeby miernika do sprawdzania napięcia oraz wcześniejszego uruchamiania zasilacza.

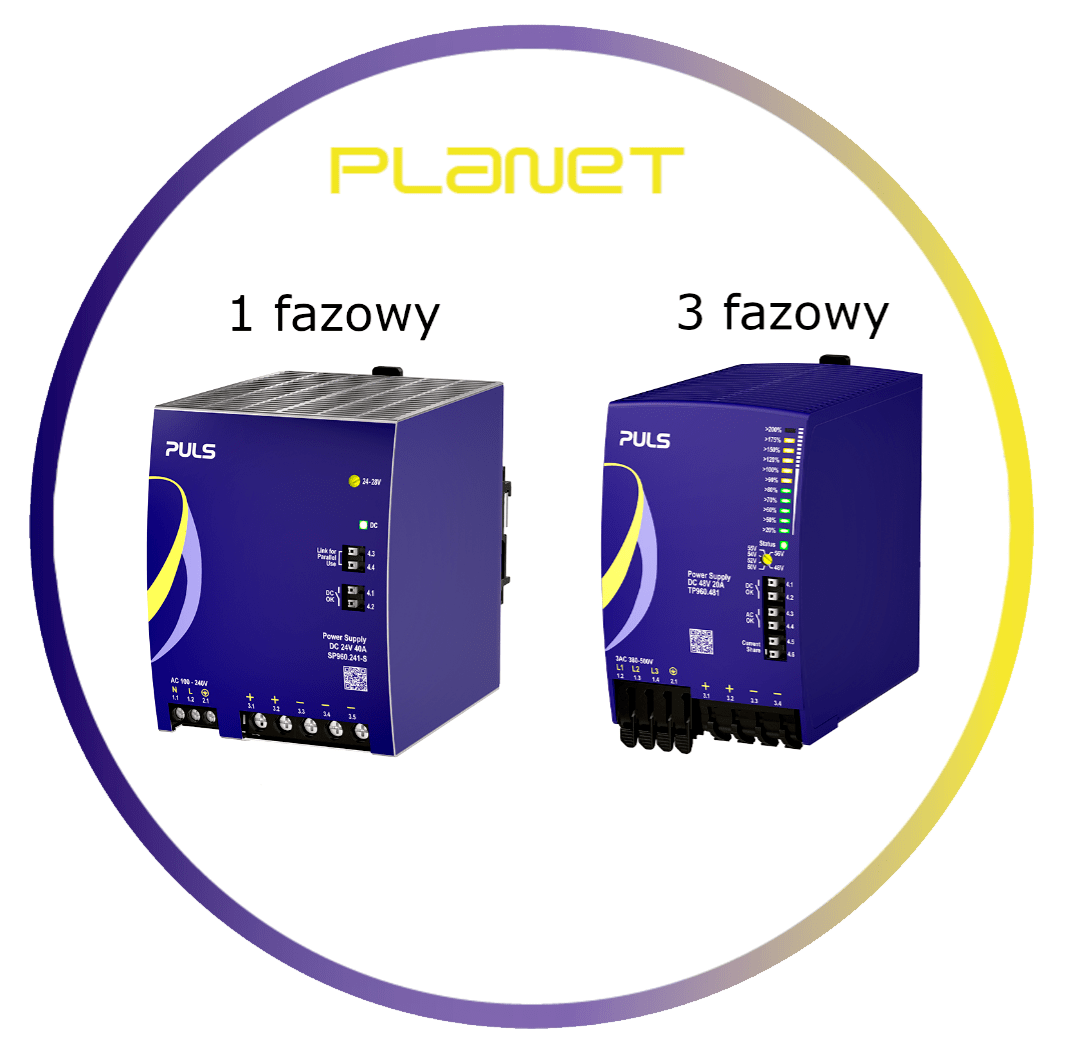

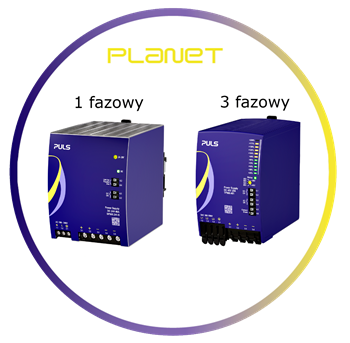

Aktualnie seria PLANET ma do zaoferowania cztery warianty zasilaczy:
SP960.241-S –jednofazowy zasilacz o mocy 960 W, napięcie wyjściowe 24 V DC, napięcie wejściowe 100…240 V AC, sygnalizacja DC OK
TP960.241 – trójfazowy zasilacz o mocy 960 W, napięcie wyjściowe 24 V DC, napięcie wejściowe 380…500 V AC, sygnalizacja DC OK, AC OK TP960.481 – trójfazowy zasilacz o mocy 960 W, napięcie wyjściowe 48 V DC, napięcie wejściowe 380…500 V AC, sygnalizacja DC OK, AC OK TP960.484 – trójfazowy zasilacz o mocy 960 W, napięcie wyjściowe 48 V DC, napięcie wejściowe 380…500 V AC, sygnalizacja DC OK, AC OK oraz możliwość zdalnego włączenia/wyłączenia
