KÜBLER
A50 Enkoder linkowy
Przetwornik cięgnowy / mechanizm linkowy z enkoderem
Enkodery linkowe używa się w aplikacjach, gdzie istnieje potrzeba pomiaru ruchu liniowego. Wystarczy zamocować linkę aktywatora na ruchomej części, a linka i mechanizm spowodują ruch obrotowy enkodera. Stałe napięcie linki jest wymuszone wewnętrzną sprężyną zwijającą. Obudowa enkodera zbudowana jest z anodowego aluminium pokrytego tytanem. Enkoder linkowy składa się z bębna obracającego się na łożyskach, połączonego z mechanizmem zwijającym. Wszystkie modele dostępne są z zabudowanymi enkoderami z wyjściem inkrementalnym, analogowym, rezystancyjnym, natomiast modele B80, C120 i D135 dodatkowo z enkoderami z wyjściem absolutnym lub sieciowym. Zakres pomiarowy enkoderów linkowych wynosi od 25 cm do 40 m, w zależności od modelu. Enkodery te charakteryzują się:
- wysoką żywotnością około 2 milionów kompletnych cykli
- bardzo wysoką odpornością na wibracje
- szerokim zakresem temperatury pracy
- dużą szybkością
- dużym przyspieszeniem
Dane techniczne
Model | A50 |
Zakres pomiarowy | 0,25 - 1,25 m |
Prędkość max. (m/s) | 10 |
Przyspieszenie max. (m/s2) | 100 |
Wymiary obudowy (mm) | 50x50 |
Montaż | 2 śruby |
Liniowość | 0,05% |
Temperatura pracy, max. | -20°C do +85°C |
Kod zamówienia
| D8.6A1. | XXXX. | XX | X | X | .XXXX |
XXXX - zakres pomiarowy |
|
| ||||
XX - użyty enkoder |
|
| ||||
X - wyjście |
|
| ||||
X - typ połączenia |
|
| ||||
XXXX - rozdzielczość |
|
| ||||
- Max. zakres pomiarowy: 1,25 m
- Zakres temperatur: -20° do +85 °C
- Aluminiowa obudowa 50 x 50 mm
- Prędkość przemieszczenia max. 10m/s
- Łatwa instalacja
Wybrany wariant produktu
Wybrany wariant produktu
Specyfikacja techniczna
Opis produktu
Enkodery linkowe używa się w aplikacjach, gdzie istnieje potrzeba pomiaru ruchu liniowego. Wystarczy zamocować linkę aktywatora na ruchomej części, a linka i mechanizm spowodują ruch obrotowy enkodera. Stałe napięcie linki jest wymuszone wewnętrzną sprężyną zwijającą. Obudowa enkodera zbudowana jest z anodowego aluminium pokrytego tytanem. Enkoder linkowy składa się z bębna obracającego się na łożyskach, połączonego z mechanizmem zwijającym. Wszystkie modele dostępne są z zabudowanymi enkoderami z wyjściem inkrementalnym, analogowym, rezystancyjnym, natomiast modele B80, C120 i D135 dodatkowo z enkoderami z wyjściem absolutnym lub sieciowym. Zakres pomiarowy enkoderów linkowych wynosi od 25 cm do 40 m, w zależności od modelu. Enkodery te charakteryzują się:
- wysoką żywotnością około 2 milionów kompletnych cykli
- bardzo wysoką odpornością na wibracje
- szerokim zakresem temperatury pracy
- dużą szybkością
- dużym przyspieszeniem
Dane techniczne
Model | A50 |
Zakres pomiarowy | 0,25 - 1,25 m |
Prędkość max. (m/s) | 10 |
Przyspieszenie max. (m/s2) | 100 |
Wymiary obudowy (mm) | 50x50 |
Montaż | 2 śruby |
Liniowość | 0,05% |
Temperatura pracy, max. | -20°C do +85°C |

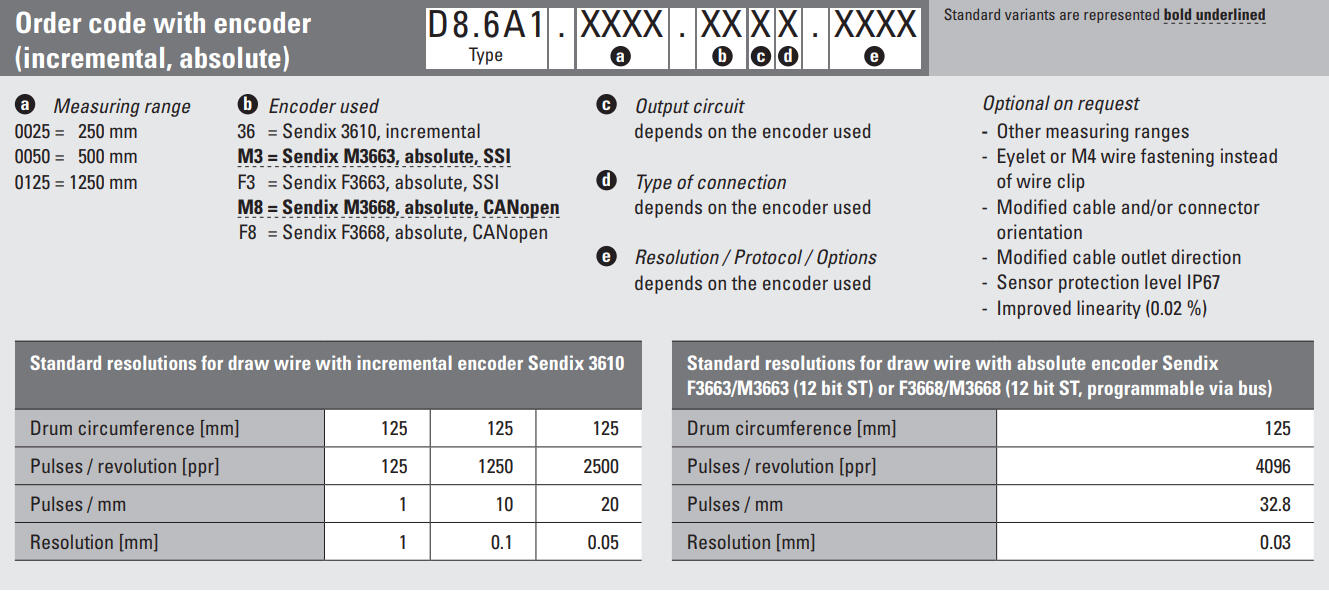

Kod zamówienia
| D8.6A1. | XXXX. | XX | X | X | .XXXX |
XXXX - zakres pomiarowy |
|
| ||||
XX - użyty enkoder |
|
| ||||
X - wyjście |
|
| ||||
X - typ połączenia |
|
| ||||
XXXX - rozdzielczość |
|
| ||||
Informacje o zamówieniu
W celu określenia numeru katalogowego proszę o zapoznanie się z poniższymi informacjami.
