KÜBLER

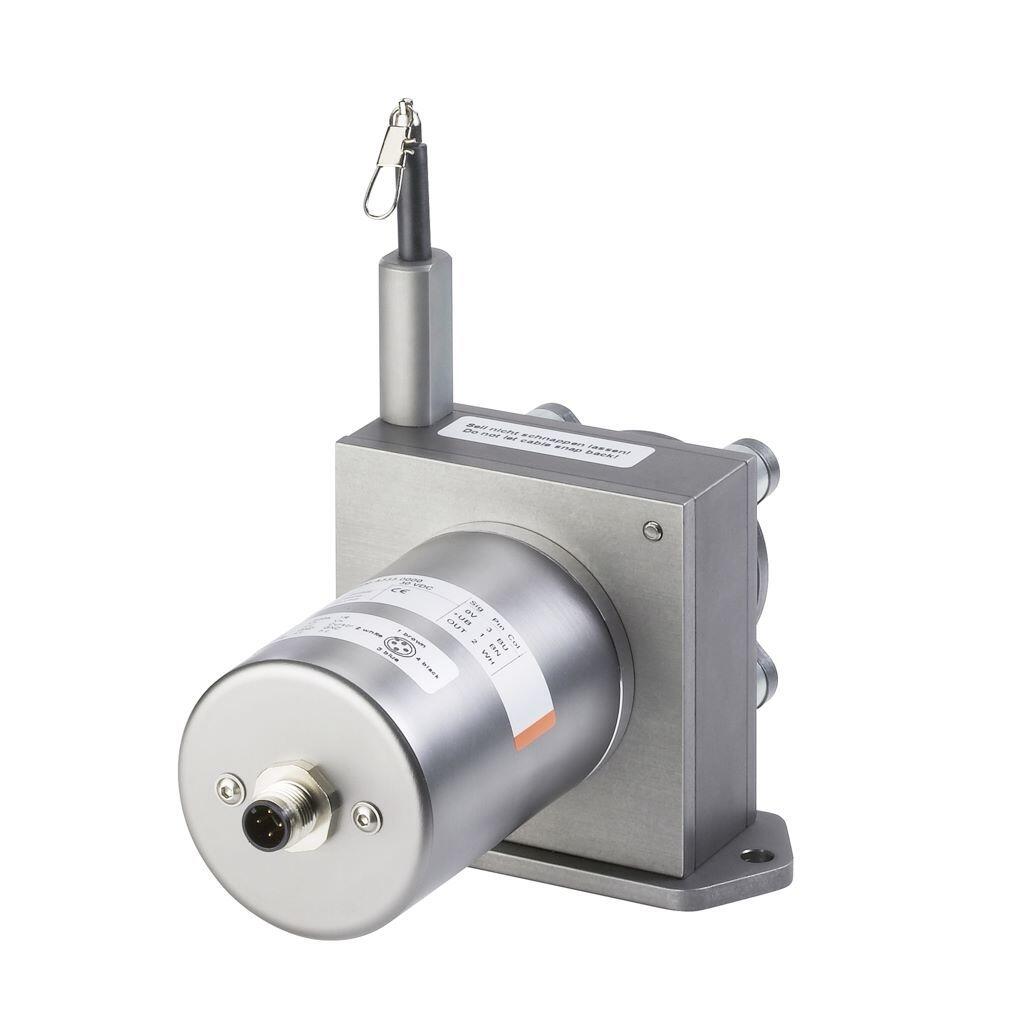

B80 Enkoder linkowy
Przetwornik cięgnowy / mechanizm linkowy z enkoderem
Enkodery linkowe używa się w aplikacjach, gdzie istnieje potrzeba pomiaru ruchu liniowego. Wystarczy zamocować linkę aktywatora na ruchomej części, a linka i mechanizm spowodują ruch obrotowy enkodera. Stałe napięcie linki jest wymuszone wewnętrzną sprężyną zwijającą. Obudowa enkodera zbudowana jest z anodowego aluminium pokrytego tytanem. Enkoder linkowy składa się z bębna obracającego się na łożyskach, połączonego z mechanizmem zwijającym. Wszystkie modele dostępne są z zabudowanymi enkoderami z wyjściem inkrementalnym, analogowym, rezystancyjnym, natomiast modele B80, C120 i D135 dodatkowo z enkoderami z wyjściem absolutnym lub sieciowym. Zakres pomiarowy enkoderów linkowych wynosi od 25 cm do 40 m, w zależności od modelu. Enkodery te charakteryzują się:
- wysoką żywotnością około 2 milionów kompletnych cykli
- bardzo wysoką odpornością na wibracje
- szerokim zakresem temperatury pracy
- dużą szybkością
- dużym przyspieszeniem
Dane techniczne
Model | B80 |
Zakres pomiarowy | 1,0 - 3,0 m |
Prędkość max. (m/s) | 10 |
Przyspieszenie max. (m/s2) | 140 |
Wymiary obudowy (mm) | 80x80 |
Montaż | 2 śruby |
Liniowość | 0,05% |
Temperatura pracy, max. | -40°C do +90°C |
- Max. zakres pomiarowy: 3 m
- Zakres temperatur: -20° do +90°C
- Aluminiowa obudowa 80 x 80 mm
- Prędkość przemieszczenia max. 10 m/s
- Łatwa instalacja
Wybrany wariant produktu
Wybrany wariant produktu
Specyfikacja techniczna
Opis produktu
Enkodery linkowe używa się w aplikacjach, gdzie istnieje potrzeba pomiaru ruchu liniowego. Wystarczy zamocować linkę aktywatora na ruchomej części, a linka i mechanizm spowodują ruch obrotowy enkodera. Stałe napięcie linki jest wymuszone wewnętrzną sprężyną zwijającą. Obudowa enkodera zbudowana jest z anodowego aluminium pokrytego tytanem. Enkoder linkowy składa się z bębna obracającego się na łożyskach, połączonego z mechanizmem zwijającym. Wszystkie modele dostępne są z zabudowanymi enkoderami z wyjściem inkrementalnym, analogowym, rezystancyjnym, natomiast modele B80, C120 i D135 dodatkowo z enkoderami z wyjściem absolutnym lub sieciowym. Zakres pomiarowy enkoderów linkowych wynosi od 25 cm do 40 m, w zależności od modelu. Enkodery te charakteryzują się:
- wysoką żywotnością około 2 milionów kompletnych cykli
- bardzo wysoką odpornością na wibracje
- szerokim zakresem temperatury pracy
- dużą szybkością
- dużym przyspieszeniem
Dane techniczne
Model | B80 |
Zakres pomiarowy | 1,0 - 3,0 m |
Prędkość max. (m/s) | 10 |
Przyspieszenie max. (m/s2) | 140 |
Wymiary obudowy (mm) | 80x80 |
Montaż | 2 śruby |
Liniowość | 0,05% |
Temperatura pracy, max. | -40°C do +90°C |

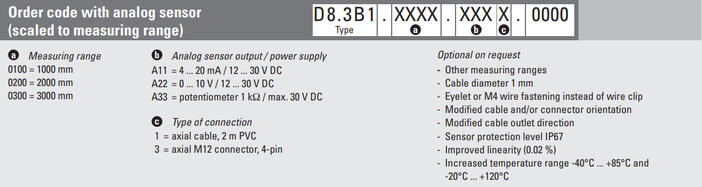

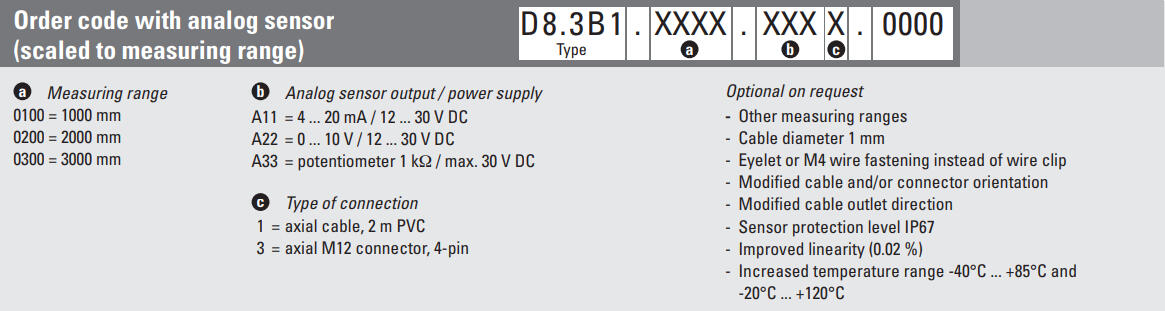

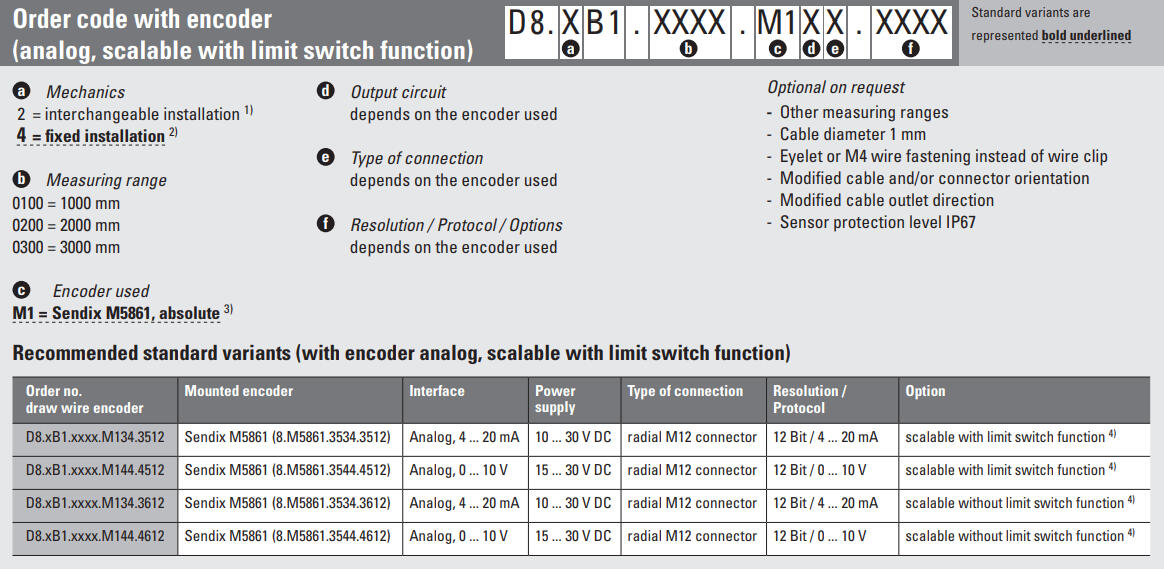

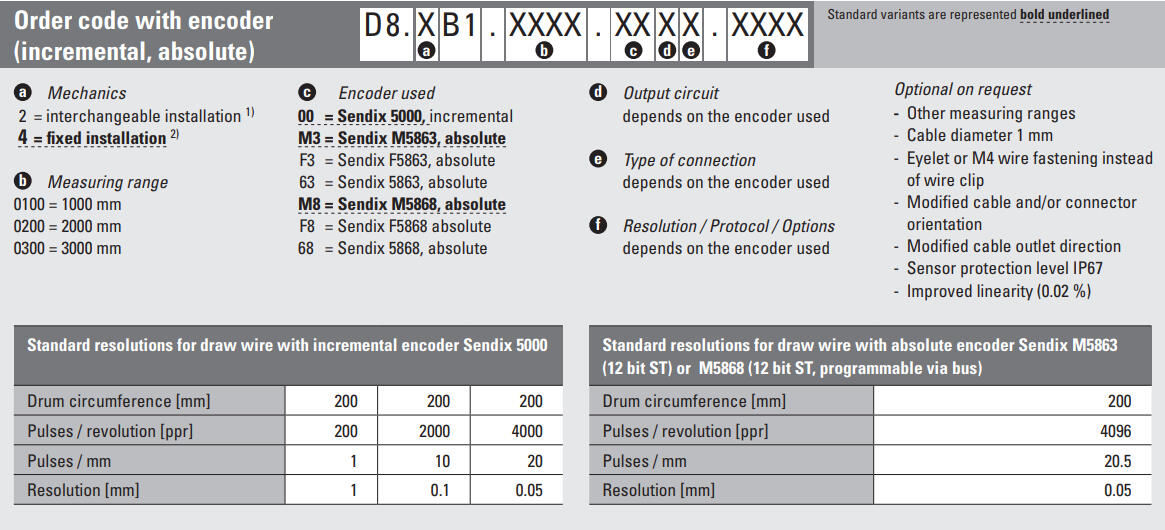

Informacje o zamówieniu
W celu określenia numeru katalogowego proszę o zapoznanie się z poniższymi informacjami.
