A02H Enkodery inkrementalne

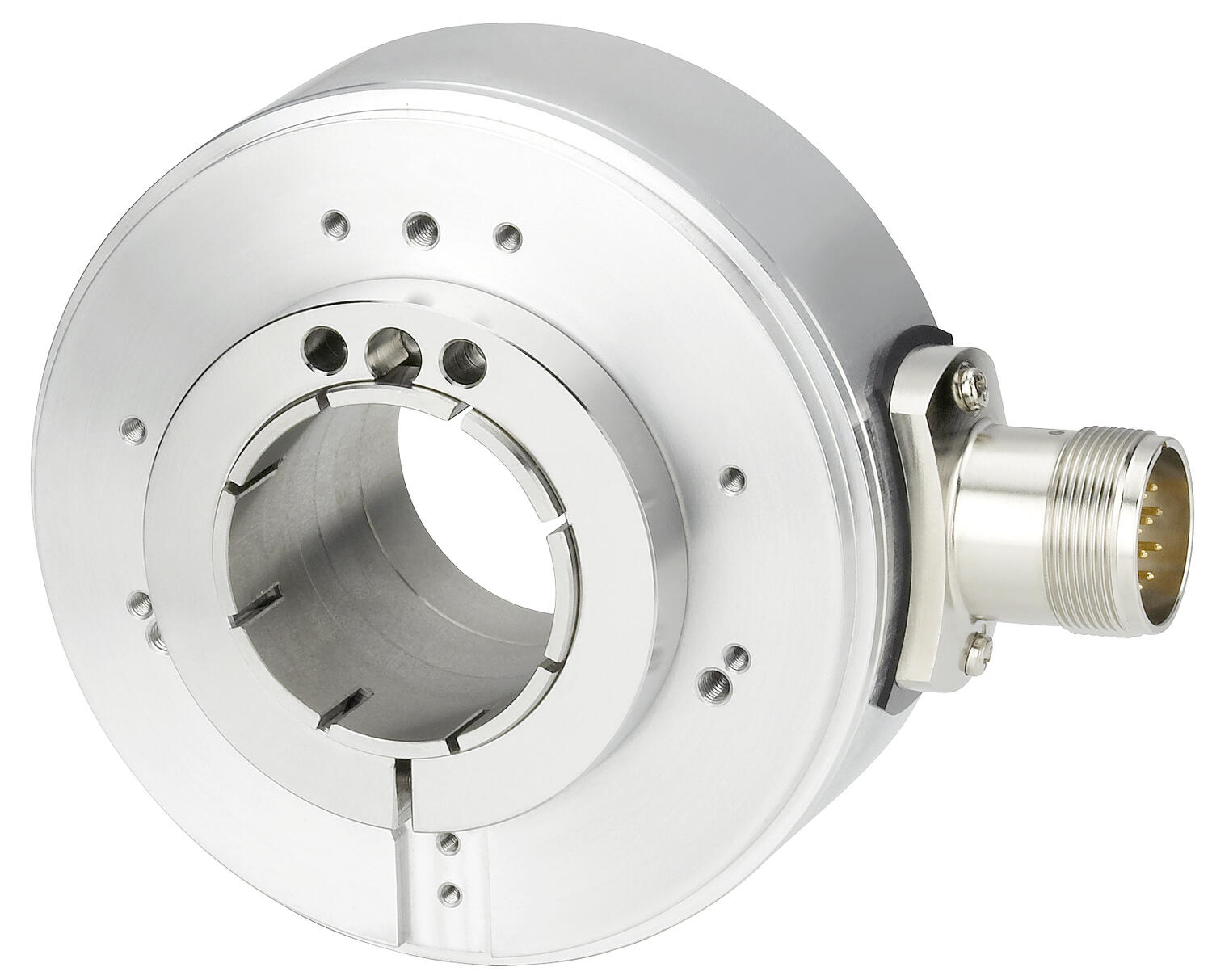

Enkoder inkrementalny A02H Kubler dedykowany jest do ciężkich zastosowań przemysłowych - z dużym otworem do 42 mm, a tylko 49 mm głębokości montażu. Charakteryzuje się wzmocnioną konstrukcją i zwiększoną odpornością na wstrząsy i wibracje. Istnieje możliwość zastosowania wkładek izolujących od przepięć z wału silnika.
Czujniki z pustym wałem są często lepszym rozwiązaniem, ponieważ:
- są zainstalowane bezpośrednio na istniejącym wale maszyny, co nie wymaga sprzęgła, kołnierzy, kątowników, itp.
- dają szybsze i precyzyjniejsze odpowiedzi (por. czujniki wału z elastycznym sprzęgłem)
- nie obciążają dodatkowo urządzenia.
- Średnica zewnętrzna: Ø 100 mm
- Maks. średnica otworu: Ø 42 mm
- Maks. rozdzielczość: 5000 imp./obr.
- Wyjście: SinCos, RS422, Push-Pull
- Wytrzymała konstrukcja do zastosowań przemysłowych
Wybrany wariant produktu
Nr produktu:
Wybrany wariant produktu
Specyfikacja techniczna
| Liczba impulsów max | 5000 |
|---|---|
| Max. temperatura pracy | 80 °C |
| Min. temperatura pracy | -20 °C |
| Montaż | Wał drążony |
| Napięcie zasilania DC max. | 30 V DC |
| Napięcie zasilania DC min. | 5 V DC |
| Podłączenie | Kabel, Złącze M12, Złącze M23 |
| Średnica obudowy | 100 mm |
| Średnica wału max | 42 mm |
|---|---|
| Średnica wału min | 20 mm |
| Stopień ochrony IP | IP65 |
| Typ czujnika | Inkrementalny |
| Wersja | Wieloobrotowy |
| Wyjście | Push/Pull, RS422, SinCos |
Opis produktu
Enkoder inkrementalny A02H Kubler dedykowany jest do ciężkich zastosowań przemysłowych - z dużym otworem do 42 mm, a tylko 49 mm głębokości montażu. Charakteryzuje się wzmocnioną konstrukcją i zwiększoną odpornością na wstrząsy i wibracje. Istnieje możliwość zastosowania wkładek izolujących od przepięć z wału silnika.
Czujniki z pustym wałem są często lepszym rozwiązaniem, ponieważ:
- są zainstalowane bezpośrednio na istniejącym wale maszyny, co nie wymaga sprzęgła, kołnierzy, kątowników, itp.
- dają szybsze i precyzyjniejsze odpowiedzi (por. czujniki wału z elastycznym sprzęgłem)
- nie obciążają dodatkowo urządzenia.

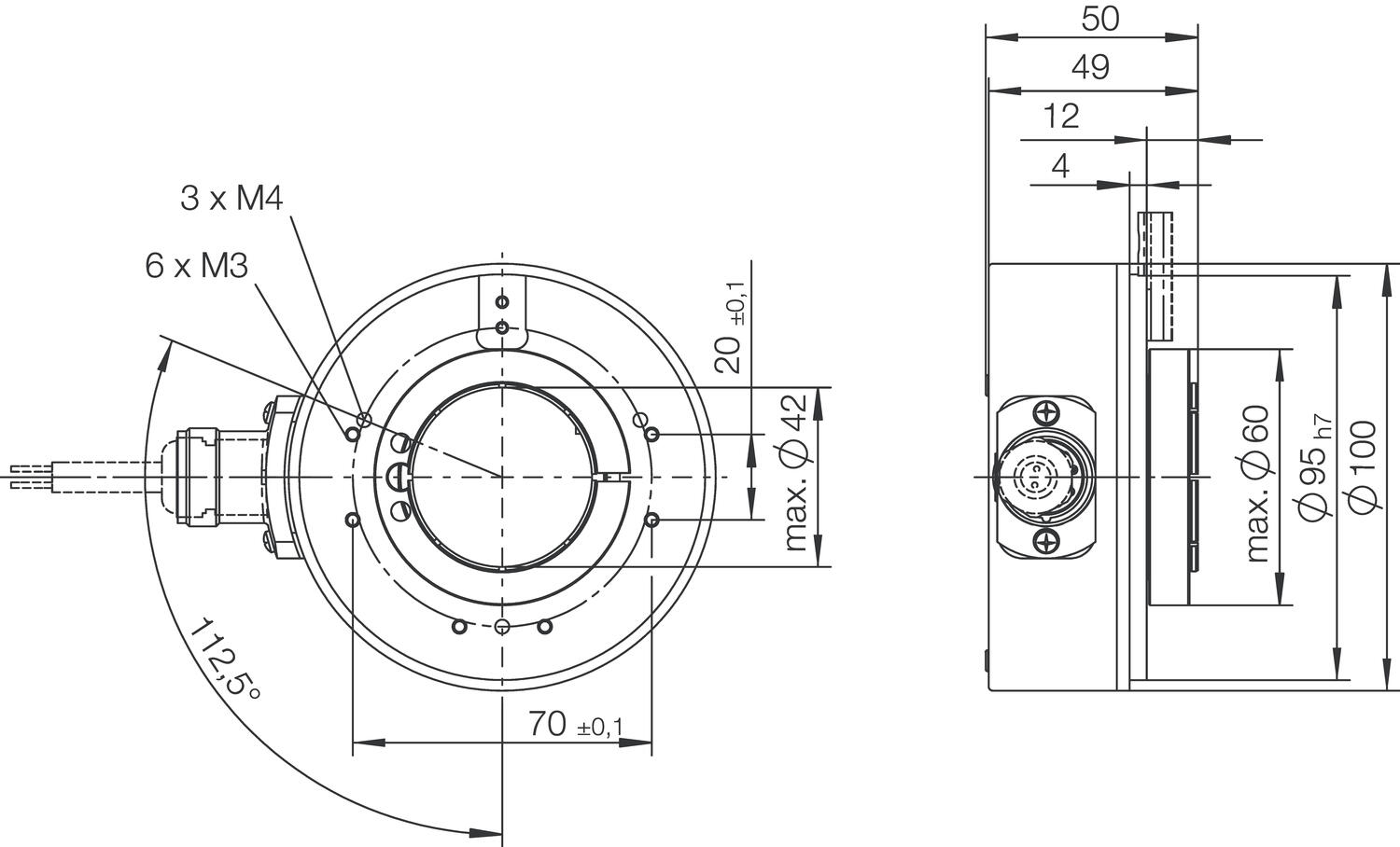

Informacje o zamówieniu
W celu określenia numeru katalogowego proszę o zapoznanie się z poniższymi informacjami.
A02H | . | X | X | X | X | . | XXXX |
|
| Ⓐ | Ⓑ | Ⓒ | Ⓓ |
| Ⓔ |
--------------------------------------------------------------------------

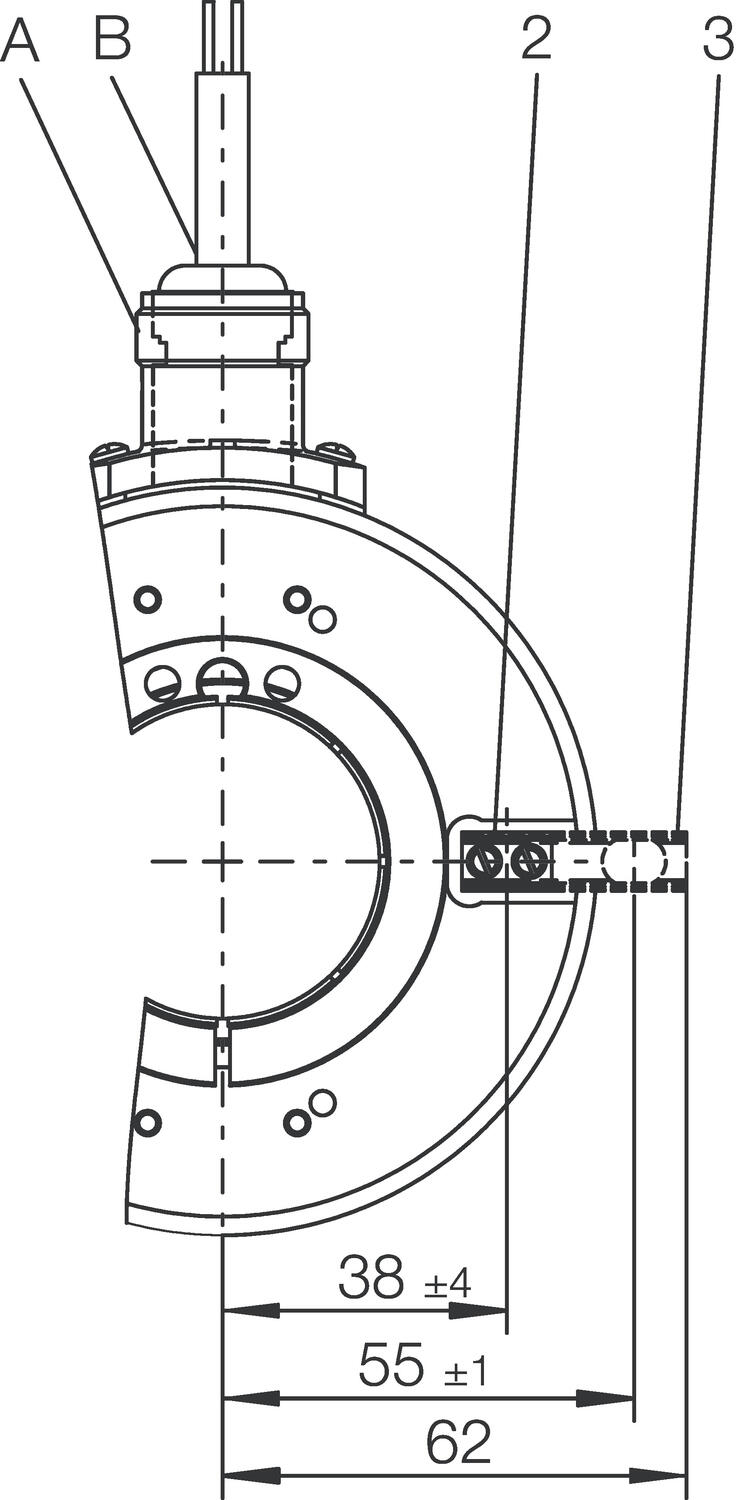

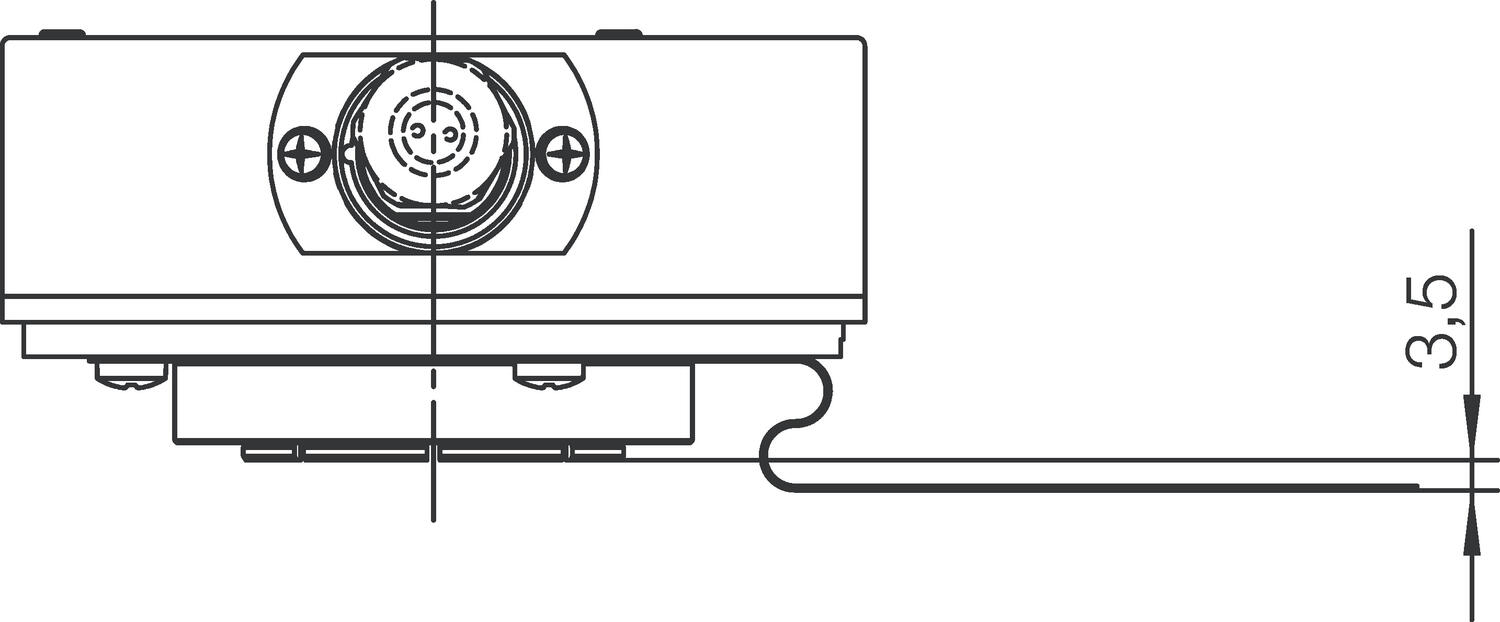

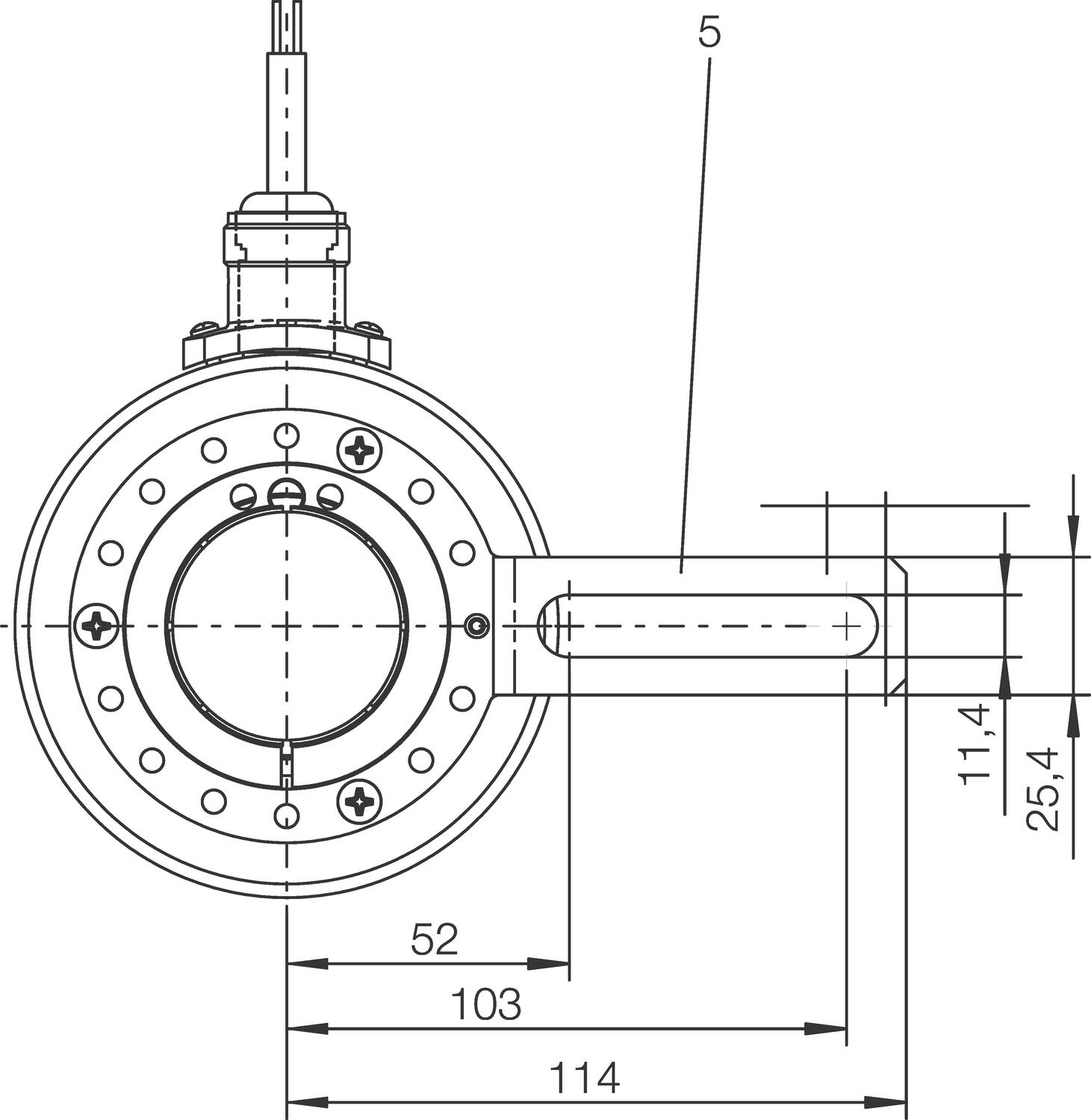

Ⓐ Flange
1 = without mounting aid
2 = with spring element, short
3 = with spring element, long
5 = with torque stop, long
6 = with torque stop, short, 4.5“ 1)
--------------------------------------------------------------------------
Ⓑ Through hollow shaft
C = ø 20 mm [0.79“]
5 = ø 25 mm [0.98“]
3 = ø 28 mm [1.10“]
A = ø 30 mm [1.18“]
2 = ø 38 mm [1.50“]
B = ø 40 mm [1.57“]
1 = ø 42 mm [1.65“]
4 = ø 1’’
E = ø 5/8“ 1)
N = ø 1 1/4“ 1)
--------------------------------------------------------------------------

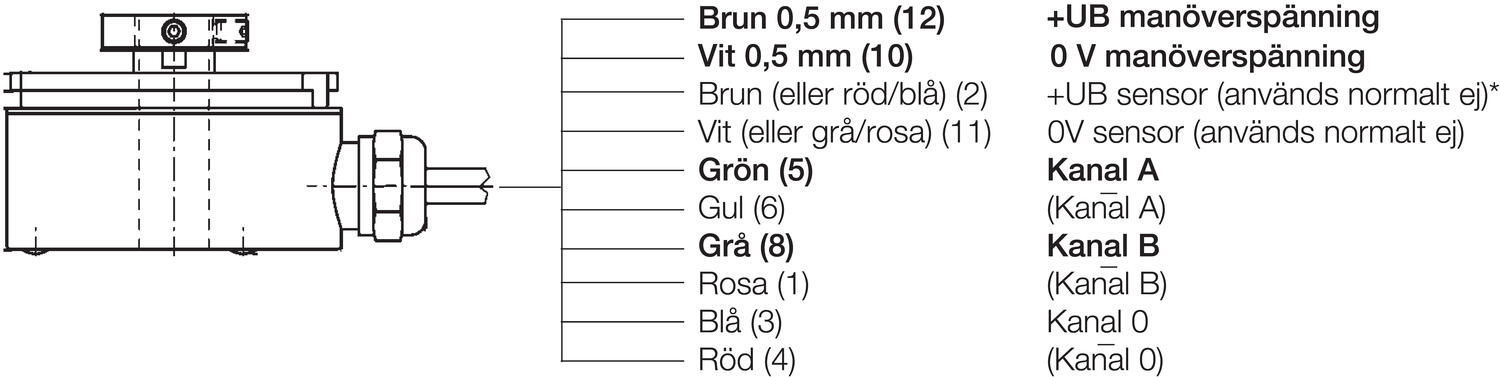

Ⓒ Output circuit / power supply
1 = RS422 (with inverted signal) / 5 V DC
4 = RS422 (with inverted signal) / 10 ... 30 V DC
2 = Push-pull (without inverted signal) / 10 ... 30 V DC
5 = Push-pull (with inverted signal) / 5 ... 30 V DC
3 = Push-pull (with inverted signal) / 10 ... 30 V DC
8 = SinCos, 1 Vpp (with inverted signal) / 5 V DC
9 = SinCos, 1 Vpp (with inverted signal) / 10 ... 30 V DC
A = Push-pull (7272 compatible) / 5 ... 30 V DC
D = RS422 (with inverted signal) / 5 ... 30 V DC 1)
--------------------------------------------------------------------------

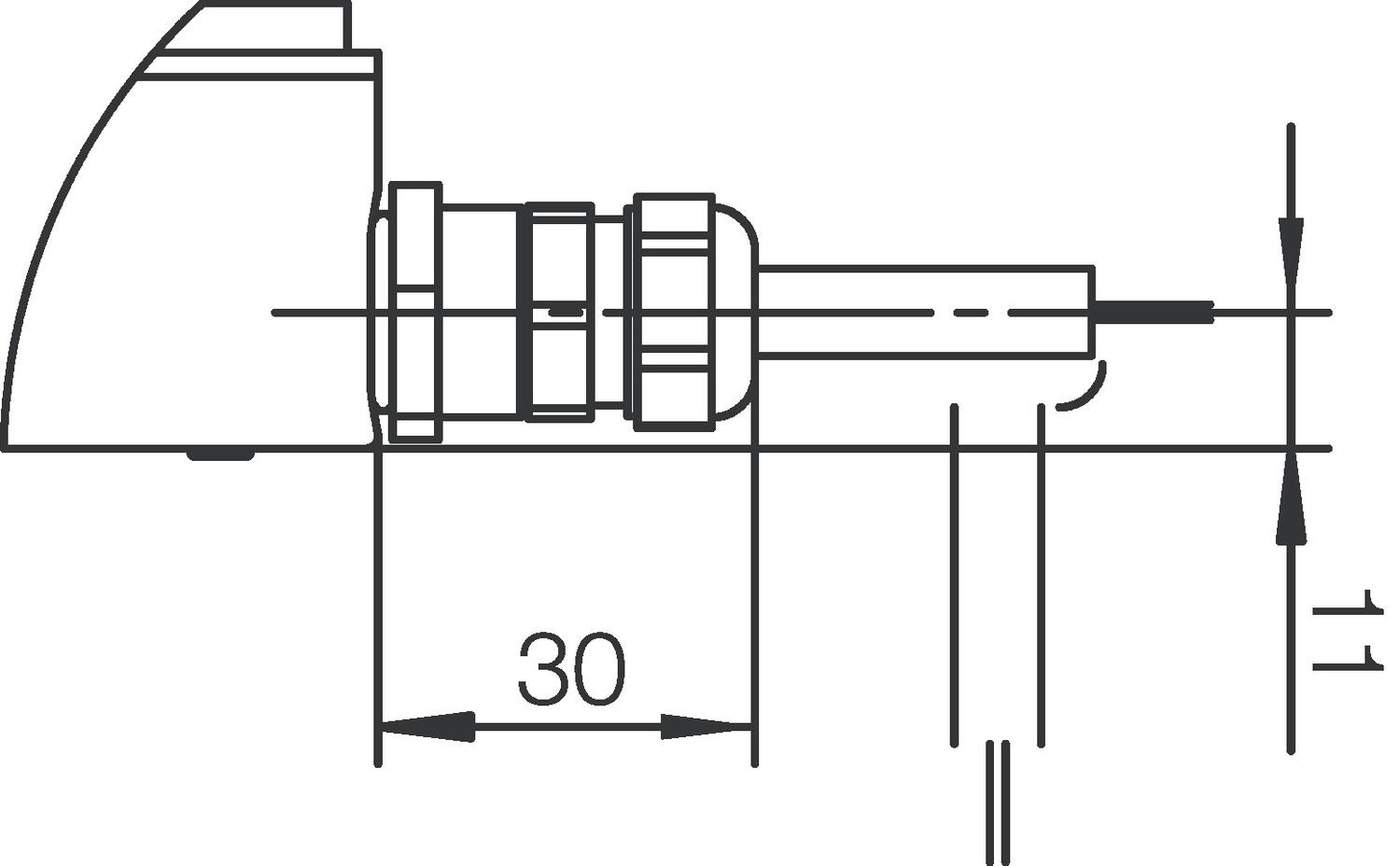

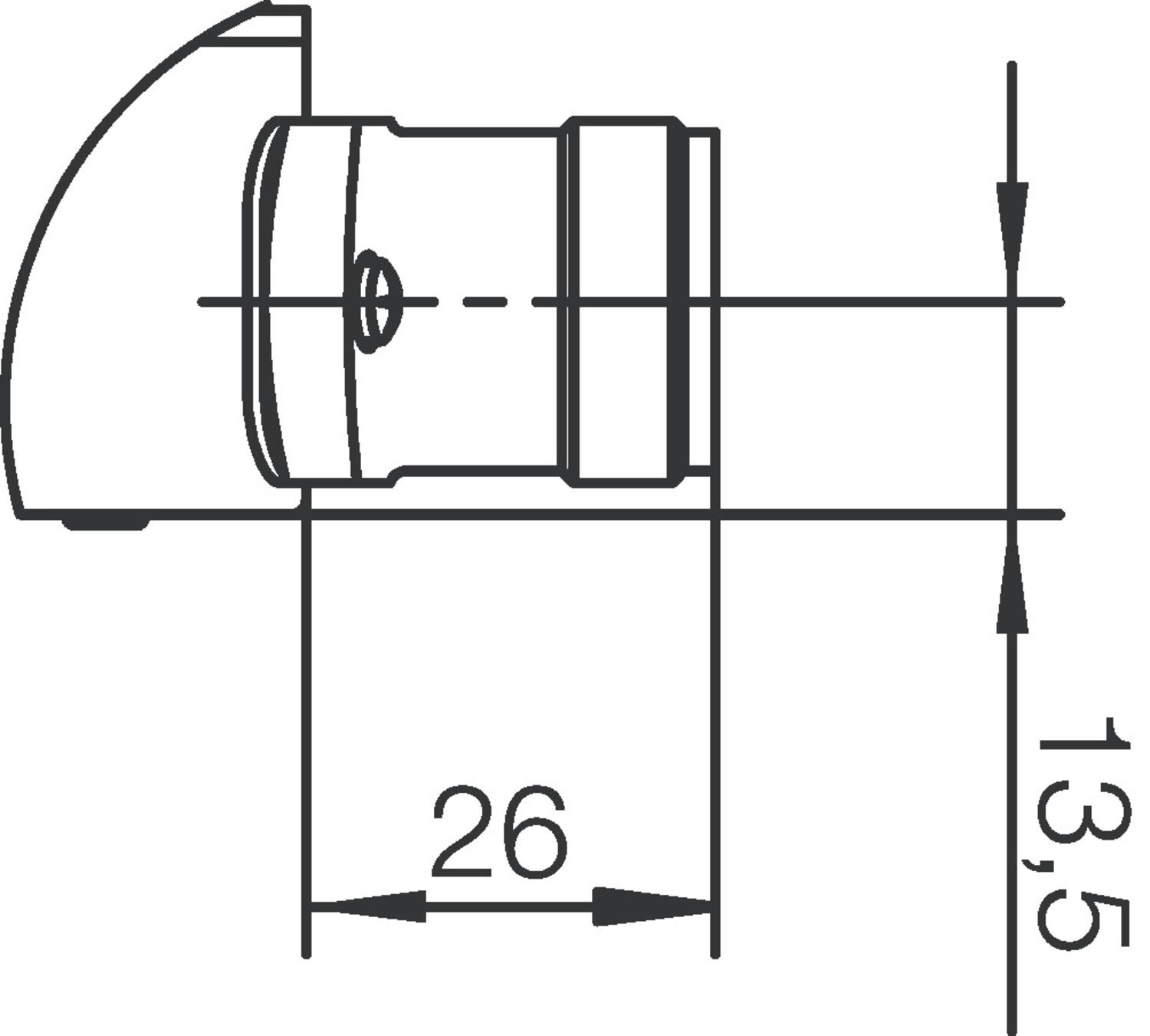

Ⓓ Type of connection
1 = radial cable, 1 m [3.28‘] PVC
A = radial cable, special length PVC *)
2 = radial M23 connector, 12-pin, without mating connector
E = radial M12 connector, 8-pin
D = MIL connector, 10-pin 1)
*) Available special lengths (connection type A):
2, 3, 5, 8, 10, 15 m [6.56, 9.84, 16.40, 26.25, 32.80, 49.21‘]
order code expansion .XXXX = length in dm
ex.: 8.A02H.111A.2048.0030 (for cable length 3 m)
--------------------------------------------------------------------------
Ⓔ Pulse rate
50, 360, 512, 600, 1000, 1024, 1500,
2000, 2048, 2500, 4096, 5000
(e.g. 360 pulses => 0360)
SinCos version only available
with pulses ≥ 1024
Optional on request
- other pulse rates on request
- Ex 2/22 2)
--------------------------------------------------------------------------
1) US version.
2) For the cable connection type, cable material PUR.
