Limes magnetyczny system pomiaru liniowego LI20 z taśmą magnetyczną B1
Inkrementalny, magnetyczny system pomiarowy
Systemu LIMES Kubler używa się w aplikacjach, w których istnieje potrzeba pomiaru liniowego. Układ składa się z czujnika i taśmy magnetycznej, na której na przemian znajdują się bieguny północne i południowe. Magnetyczna zasada pomiaru zapewnia niewrażliwość układu na brud, olej, wilgoć itp.
Przy kombinacji LI20/B1, odległość między taśmą i czujnikiem musi wynosić od 0,1 do 1,0 mm (zalecane 0,4 mm). Przy kombinacji LI50/B2 - od 0,1 do 2,0 mm (zalecane 1,0 mm). Nachylenie czujnika nie może przekraczać ± 3°, obrót nie może przekraczać ± 3°, a przesunięcie nie może przekroczyć ± 1 mm.
Następujące informacje są wymagane, aby wybrać właściwą kombinację:
- wymagania dotyczące dokładności (od 0,4 mm do 0,005 mm )
- szybkość przesuwu
- odległość przesuwu (długość taśmy magnetycznej = wymagana odległość pomiarowa + 1 dm)
- Długość pomiarowa 70 m
- Interfejsy RS422, Push-pull
- Rozdzielczość do 10 µm
- Bezkontaktowa technologia pomiarowa
Wybrany wariant produktu
Wybrany wariant produktu
Specyfikacja techniczna
Do pobrania
Opis produktu
Systemu LIMES Kubler używa się w aplikacjach, w których istnieje potrzeba pomiaru liniowego. Układ składa się z czujnika i taśmy magnetycznej, na której na przemian znajdują się bieguny północne i południowe. Magnetyczna zasada pomiaru zapewnia niewrażliwość układu na brud, olej, wilgoć itp.
Przy kombinacji LI20/B1, odległość między taśmą i czujnikiem musi wynosić od 0,1 do 1,0 mm (zalecane 0,4 mm). Przy kombinacji LI50/B2 - od 0,1 do 2,0 mm (zalecane 1,0 mm). Nachylenie czujnika nie może przekraczać ± 3°, obrót nie może przekraczać ± 3°, a przesunięcie nie może przekroczyć ± 1 mm.
Następujące informacje są wymagane, aby wybrać właściwą kombinację:
- wymagania dotyczące dokładności (od 0,4 mm do 0,005 mm )
- szybkość przesuwu
- odległość przesuwu (długość taśmy magnetycznej = wymagana odległość pomiarowa + 1 dm)

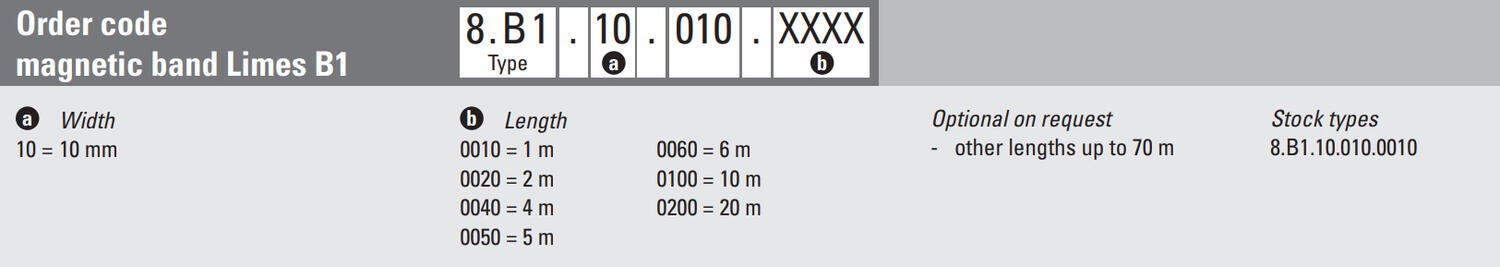

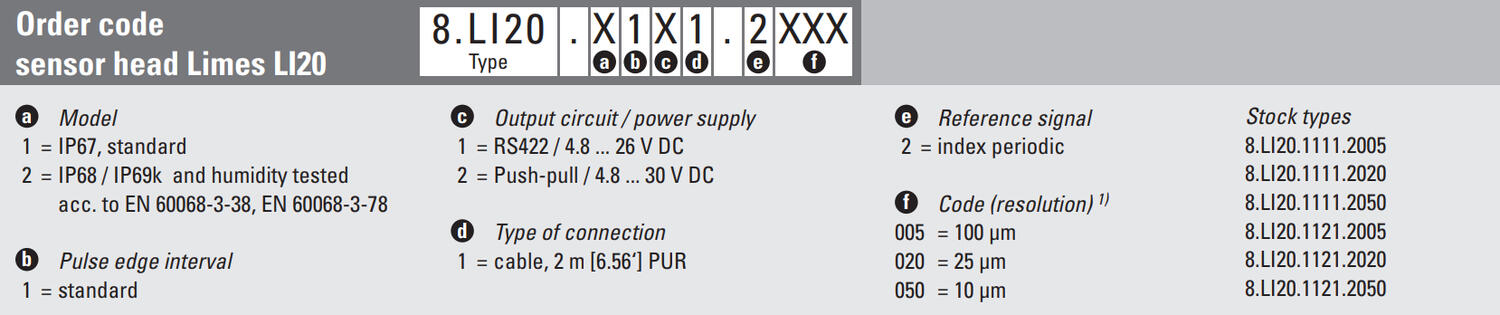

Informacje o zamówieniu
W celu określenia numeru katalogowego proszę o zapoznanie się z poniższymi informacjami.
