DIS SENSORS

QG40 Inklinometry 2-osiowe

Czujniki serii QG mogą mierzyć nachylenie w jednej lub w dwóch osiach.
  • 2-osiowy
  • Zakres ± 10°, ±30°, ±90° lub inny
  • Wyjście: 0,5-4,5 V lub 4-20 mA
  • IP67

Wybrany wariant produktu

DIS_sensors_logotype.eps

Pobierz PDF

Dane techniczne/dokumentacja

Opis produktu

Akcesoria i powiązane produkty

Wybrany wariant produktu

Specyfikacja techniczna

Długość 40 mm
Dokładność 0,3 °
Dopuszczenia CE
Liczba osi 2 szt
Materiał: obudowa Plastikowy
Max. napięcie DC 30 V
Max. temperatura pracy 85 °C
Min. napięcie DC 10 V
Min. temperatura pracy -25 °C
Podłączenie M12
Skok pomiarowy 0,03 °
Stopień ochrony IP IP67
Szerokość 40 mm
Współczynnik temperaturowy 0,01 °/K
Wyjście 0,5–4,5 V
Wysokość 24,7 mm
Zakres pomiarowy ±10°

Do pobrania

Wymiary i połączenia

Rysunki techniczne

Opis produktu

Czujniki DIS wykorzystują zaawansowaną technologię elektroniczną do wykrywania nachylenia, ruchu i położenia. Działają w oparciu o technologię MEMS (Mikro-Elektro-Mechanical Systems), która z dużą dokładnością mierzy zmiany przyspieszenia i pochylenia kątowego.

Czujniki stanowią kombinację akcelerometrów i żyroskopów, które stale monitorują położenie względem wektora grawitacji. Gdy zostanie wykryta zmiana, zmierzone dane zostają przekształcone w sygnał elektryczny, który może zostać użyty do aktywacji lub dezaktywacji danej funkcji, np. aby zatrzymać ruch wysięgnika koszowego w przypadku wykrycia niebezpiecznego przechylenia.

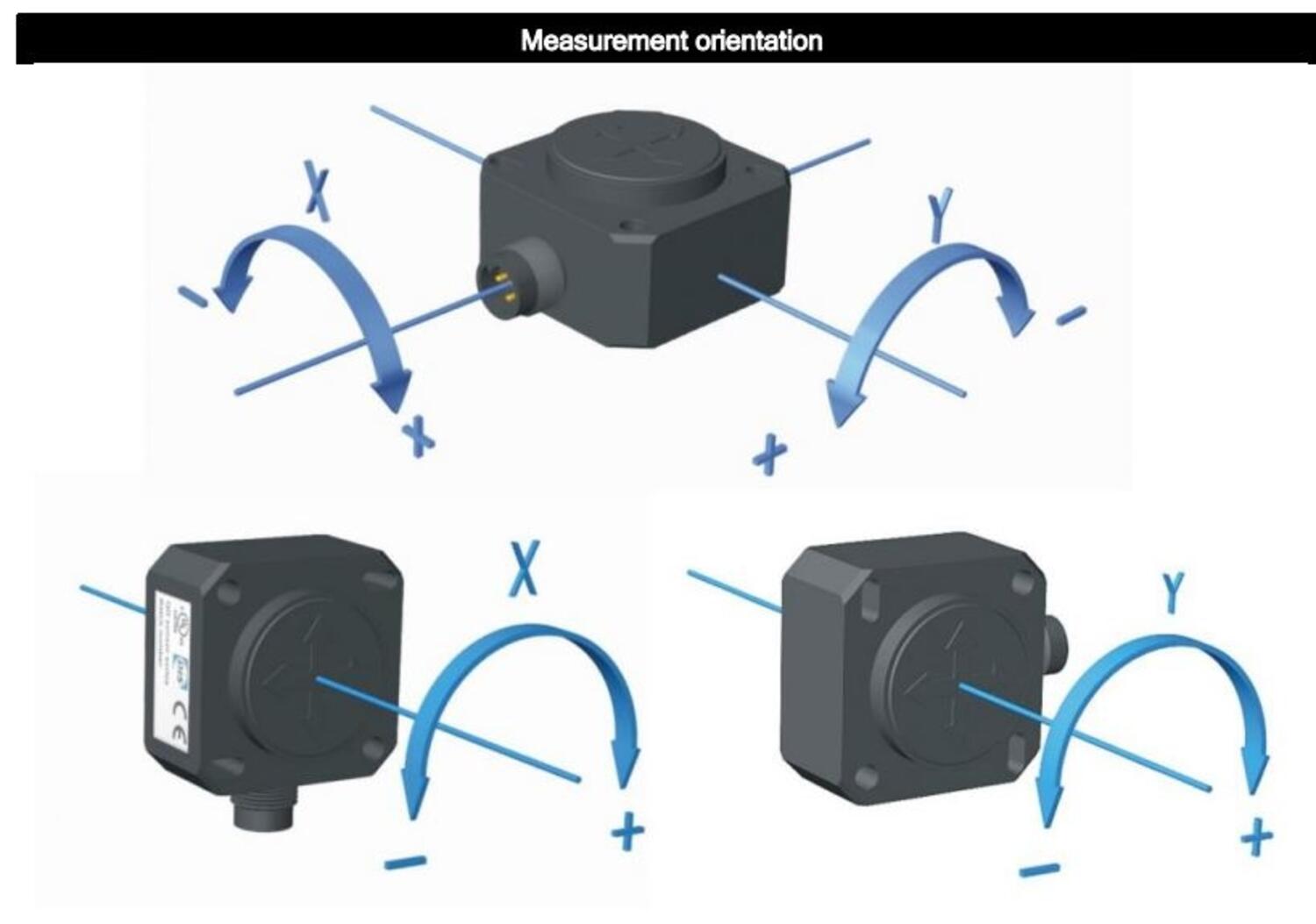

Pozycja robocza czujnika

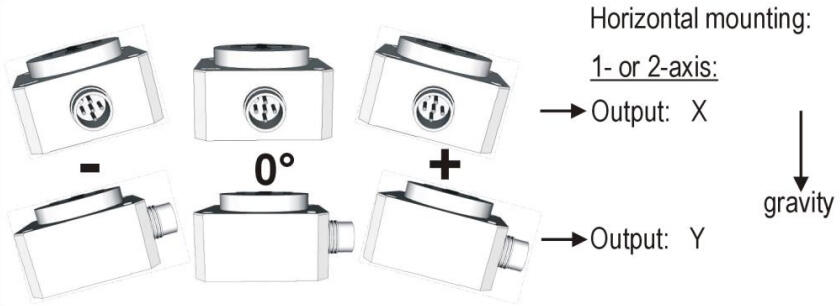

QGseries_InclinationSensorHorisontal.tif

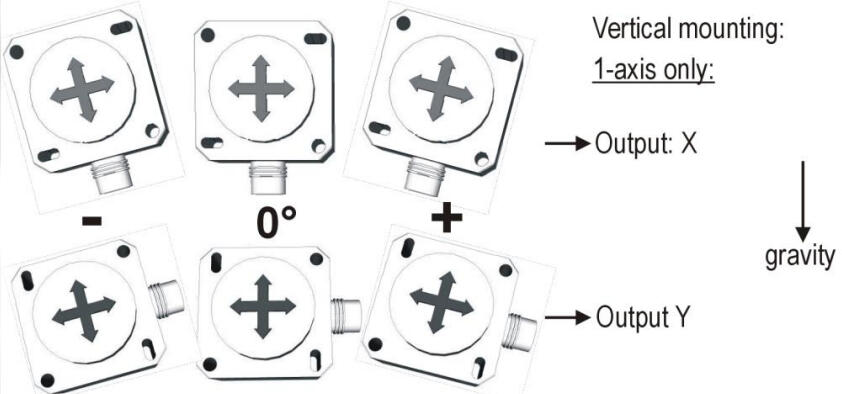

QGseries_InclinationSensorVertical.tif





Akcesoria

Podobne produkty

Powiązane

Akademia OEM

Dlaczego warto zmienić przełączniki rtęciowe na czujniki DIS

Przełączniki rtęciowe są od wielu lat stosowane w przemyśle. Jednak ze względu na powszechnie rosnącą świadomość zagrożeń, jakie niesie rtęć dla środowiska i zdrowia, konieczne stało się zastąpienie ich bezpieczniejszymi alternatywami, takimi jak czujniki DIS.

Nowości

Dalmierze laserowe Dimetix – przykładowe zastosowania w intralogistyce

Dalmierze laserowe Dimetix oferują liczne korzyści w intralogistyce, przyczyniając się do wydajnego, kontrolowanego i bezpiecznego przepływu materiałów oraz zarządzania przestrzenią magazynową.

Nowości

WYŁĄCZNIKI KRAŃCOWE FIRMY BERNSTEIN DO MAŁYCH PRĄDÓW I TRUDNYCH WARUNKÓW PRACY

Wyłączniki krańcowe IN73 i MN78 firmy Bernstein idealnie nadają się do małych prądów.

Nowości

Wielofunkcyjne urządzenie dostępu UGB-KLTM

UGB-KLTM to wielofunkcyjne urządzenie, zapewniające zintegrowaną ochronę i kompleksową kontrolę dostępu. Produkt jest przeznaczony do aplikacji, w których operator ma pełny dostęp do niebezpiecznej strefy.

Akademia OEM

Podstawowe informacje o manometrach

W artykule przedstawiamy podstawowe informacje na temat manometrów. Wyjaśniamy różnice pomiędzy ich typami, omawiamy najważniejsze pojęcia oraz podpowiadamy, na co zwrócić uwagę przy zakupie manometru.

Nowości

Kamery cofania Orlaco gwarancją bezpieczeństwa i wydajności

Kamery cofania firmy Orlaco do samochodów ciężarowych, wózków widłowych i sprzętu budowlanego to gwarancja bezpieczeństwa i wydajności na najwyższym poziomie!

Warianty produktu Dokładność Wyjście Zakres pomiarowy Cena
qg40_qgn40anturi.tif
Inklinometr, 2 osie, +/-10°, 0,5-4,5 V
Nr produktu:
QG40-KD010EAVCM Skopiowano
0,3 °
0,5–4,5 V
±10°
qg40_qgn40anturi.tif
Inklinometr, 2 osie, +/-10°, 4-20 mA
Nr produktu:
QG40-KD010EAICM Skopiowano
0,3 °
4–20 mA
±10°
qg40_qgn40anturi.tif
Inklinometr, 2 osie, +/-30°, 0,5-4,5 V
Nr produktu:
QG40-KD030EAVCM Skopiowano
0,6 °
0,5–4,5 V
±30°
qg40_qgn40anturi.tif
Inklinometr, 2 osie, +/-30°, 4-20 mA
Nr produktu:
QG40-KD030EAICM Skopiowano
0,6 °
4–20 mA
±30°
qg40_qgn40anturi.tif
Inklinometr, 2 osie, +/-90°, 0,5-4,5 V
Nr produktu:
QG40-KD090EAVCM Skopiowano
0,9 °
0,5–4,5 V
±90°
qg40_qgn40anturi.tif
Inklinometr, 2 osie, +/-90°, 4-20 mA
Nr produktu:
QG40-KD090AICM Skopiowano
0,9 °
4–20 mA
±90°
