HOKUYO
UCT-10LCM
Ultracienki LiDAR do pozycjonowania wideł AGV względem palet
LiDAR UCT-10LCM został specjalnie zaprojektowany do automatycznego pozycjonowania wideł pojazdów AGV lub AMR względem otworów transportowych w paletach. Dodatkowo, LiDAR ten może także wykrywać przeszkody lub uskoki w podłodze podczas ich jazdy.

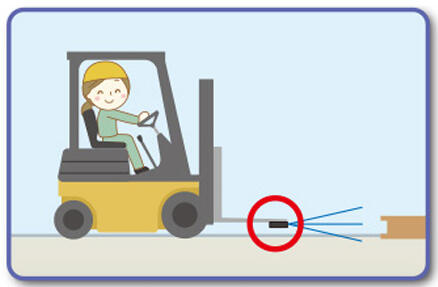

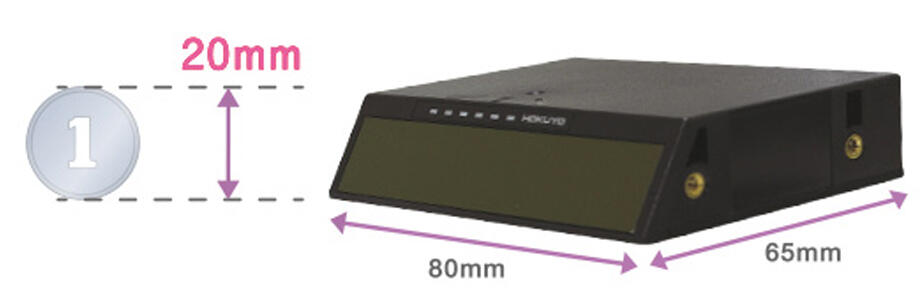

Dzięki skrajnie małym wymiarom 80 mm × 65 mm × 20 mm i wadze zaledwie 100 g, LiDAR może być zamontowany w bardzo wąskich przestrzeniach, na przykład bez większych modyfikacji mechanicznych bezpośrednio w końcówkach wideł podczas modernizacji takich pojazdów.

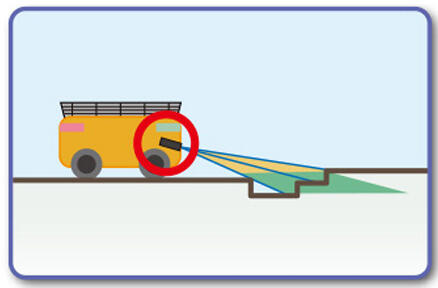

Aby zapewnić niezawodne wykrywanie otworów transportowych w paletach, LiDAR UCT-10LCM wykorzystuje detekcję z kątem skanowania 100° w każdej z trzech warstw pod kątem -3°/0°/+3° względem osi optycznej. Zapewnia to zarówno informacje poziome, jak i pionowe w ramach jednego pomiaru. W każdej warstwie można skonfigurować do 5 stref, z których każda bedzie oddzielnie posiadać powiązane wyjście sygnałowe. W praktyce oznacza to, że można zidentyfikować położenie otworów transportowych w paletach, aby precyzyjnie i powtarzalnie pozycjonować widły pojazdów AGV lub AMR podczas załadunku. Natomiast podczas ich jazdy za pomocą UCT-10LCM można wykrywać przeszkody w podłodze, takie jak np. stopnie, krawężniki lub różnice poziomów.

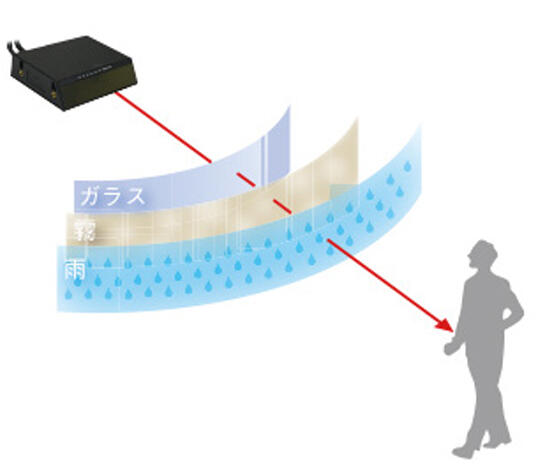

Funkcja multi-echa umożliwia działanie LiDARa także na zewnątrz budynku w deszczu lub mgle. Wbudowany moduł IMU kompensuje drgania i wibracje, stabilizując pomiary w poruszających się pojazdach.
- Wysokość tylko 20 mm, szerokość 80 mm, głębokośc 65 mm
- Zasięg działania do 10 m, poziomy kąt skanowania 100°
- 5 stref działania, każde z własnym wyjściem sygnałowym
- 3 warstwy działania -3°/0°/+3° względem osi optycznej
- Funkcja multi-echo do aplikacji na zewnątrz budynku
Wybrany wariant produktu
Ultracienki LiDAR
Nr produktu:
Wybrany wariant produktu
Specyfikacja techniczna
| Czas skanowania | 16,7 ms |
|---|---|
| Długość | 65 mm |
| Interfejsy | Ethernet 100BASE-TX |
| Klasa lasera | Class 1 |
| Masa | 0,1 kg |
| Materiał obudowy | Aluminium |
| Materiał: okno skanera | PMMA |
| Max. temperatura pracy | 50 °C |
| Min. temperatura pracy | -10 °C |
|---|---|
| Napięcie zasilania | 12V/24V DC |
| Napięcie zasilania DC | 12 V DC |
| Odległość skanowania max. | 10 m |
| Odległość skanowania min. | 0,05 m |
| Szerokość | 80 mm |
| Wysokość | 20 mm |
Opis produktu
LiDAR UCT-10LCM został specjalnie zaprojektowany do automatycznego pozycjonowania wideł pojazdów AGV lub AMR względem otworów transportowych w paletach. Dodatkowo, LiDAR ten może także wykrywać przeszkody lub uskoki w podłodze podczas ich jazdy.
Dzięki skrajnie małym wymiarom 80 mm × 65 mm × 20 mm i wadze zaledwie 100 g, LiDAR może być zamontowany w bardzo wąskich przestrzeniach, na przykład bez większych modyfikacji mechanicznych bezpośrednio w końcówkach wideł podczas modernizacji takich pojazdów.
Aby zapewnić niezawodne wykrywanie otworów transportowych w paletach, LiDAR UCT-10LCM wykorzystuje detekcję z kątem skanowania 100° w każdej z trzech warstw pod kątem -3°/0°/+3° względem osi optycznej. Zapewnia to zarówno informacje poziome, jak i pionowe w ramach jednego pomiaru. W każdej warstwie można skonfigurować do 5 stref, z których każda bedzie oddzielnie posiadać powiązane wyjście sygnałowe. W praktyce oznacza to, że można zidentyfikować położenie otworów transportowych w paletach, aby precyzyjnie i powtarzalnie pozycjonować widły pojazdów AGV lub AMR podczas załadunku. Natomiast podczas ich jazdy za pomocą UCT-10LCM można wykrywać przeszkody w podłodze, takie jak np. stopnie, krawężniki lub różnice poziomów.
Funkcja multi-echa umożliwia działanie LiDARa także na zewnątrz budynku w deszczu lub mgle. Wbudowany moduł IMU kompensuje drgania i wibracje, stabilizując pomiary w poruszających się pojazdach.
