HOKUYO
UST-05 Laserowe skanery przestrzeni
Area Configuration/Distance Data Output Type Distance Data Output Type

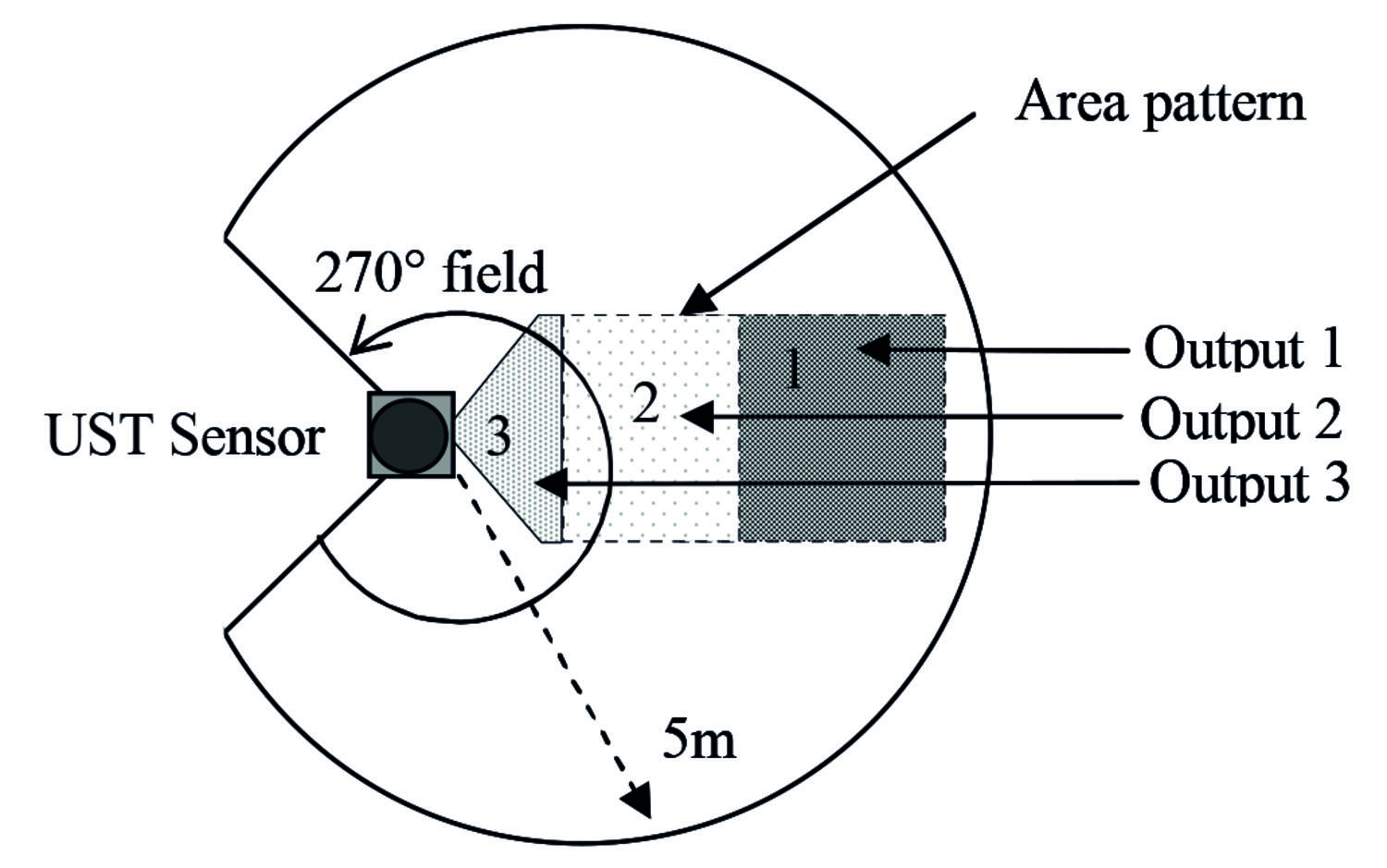

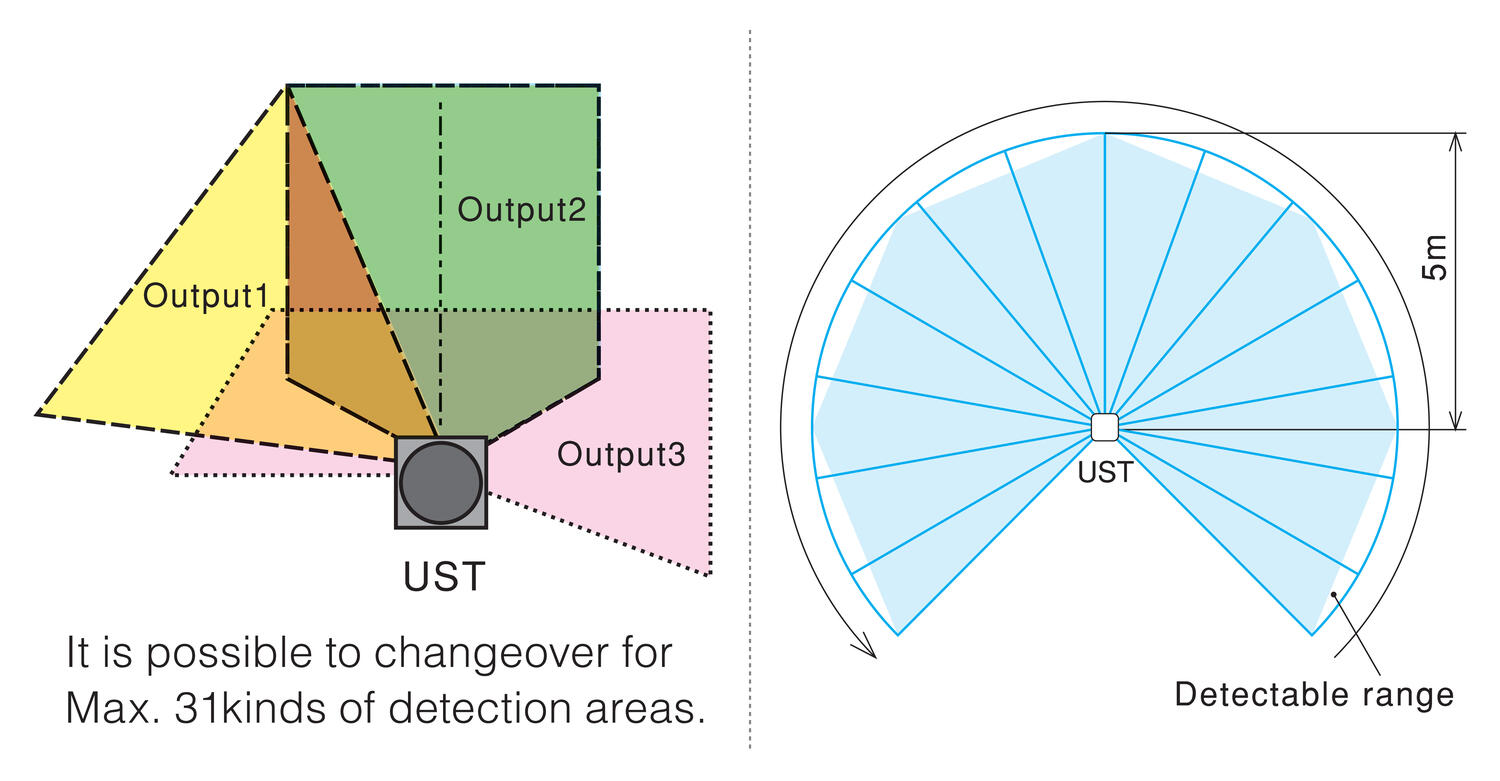

Laserowe skanery przestrzeni serii UST firmy Hokuyo oferują szeroki zakres detekcji i krótki czas skanowania. Skanery laserowe UST są najmniejszymi i najlżejszymi urządzeniami w branży. Odległość do wykrywanego obiektu mierzona jest za pomocą zasady TOF (Time of Flight). Impulsowa wiązka laserowa przesyłana jest pod kątem 270°. Programowanie skanera odbywa się poprzez dedykowane oprogramowanie Area Designer, które służy do określania obszarów wykrywania. Skaner posiada do 31 konfigurowanych obszarów oraz trzy wyjścia. Gdy skaner wykryje element w obszarze, stan wyjścia obszaru zmieni się w stan WYŁ. Skanery z serii UST posiadają również funkcję synchronizacji do podłączenia kilku skanerów (Master, Slave). Zapobiega ona wzajemnemu ich zakłócaniu się.
- Odległość pomiarowa 5m
- Czas skanowania 25ms
- Kąt skanowania 270°
- USB, RS422, NPN, PNP
- Area Configuration Type : z konfiguracją obszaru do wykrywania obiektów, przeszkód (oprogramowanie dostarczane) Distance Data Output Type : z danymi wyjściowymi o dystansie (bez oprogramowania)
Wybrany wariant produktu
Wybrany wariant produktu
Specyfikacja techniczna
| Czas reakcji | 66 ms |
|---|---|
| Czas skanowania | 25 ms |
| Długość | 50 mm |
| Dokładność | 60-5000 mm ±40 mm |
| Kąt skanowania | 270 ° |
| Masa | 0,13 kg |
| Materiał obudowy | Aluminium, Poliwęglan |
| Max. temperatura pracy | 50 °C |
| Min. przedmiot detekcji | 130 mm |
| Min. temperatura pracy | -10 °C |
| Napięcie zasilania | 12 V DC/24 V DC (10-30 V DC rippel: max 10 %) |
| Odległość skanowania max. | 5 m |
|---|---|
| Odległość skanowania min. | 0,06 m |
| Protokół komunikacyjny | USB |
| Rozdzielczość | 0,5° |
| Stopień ochrony IP | IP65 |
| Szerokość | 50 mm |
| Typ światła | Laser (905 nm ) Laser klasa 1 |
| Wejście | Wejście 1-5: zmiana obszaru. Wejście 6: synchronizacja |
| Wyjście | Wyjście 1, 2 i 3: detekcja obszarów (PNP), Wyjście 4: alarm, Wyjście 5: synchronizacja |
| Wysokość | 70 mm |
Opis produktu
Laserowe skanery przestrzeni serii UST firmy Hokuyo oferują szeroki zakres detekcji i krótki czas skanowania. Skanery laserowe UST są najmniejszymi i najlżejszymi urządzeniami w branży. Odległość do wykrywanego obiektu mierzona jest za pomocą zasady TOF (Time of Flight). Impulsowa wiązka laserowa przesyłana jest pod kątem 270°. Programowanie skanera odbywa się poprzez dedykowane oprogramowanie Area Designer, które służy do określania obszarów wykrywania. Skaner posiada do 31 konfigurowanych obszarów oraz trzy wyjścia. Gdy skaner wykryje element w obszarze, stan wyjścia obszaru zmieni się w stan WYŁ. Skanery z serii UST posiadają również funkcję synchronizacji do podłączenia kilku skanerów (Master, Slave). Zapobiega ona wzajemnemu ich zakłócaniu się.
