Czujnik wizyjny DATAVS2 ID

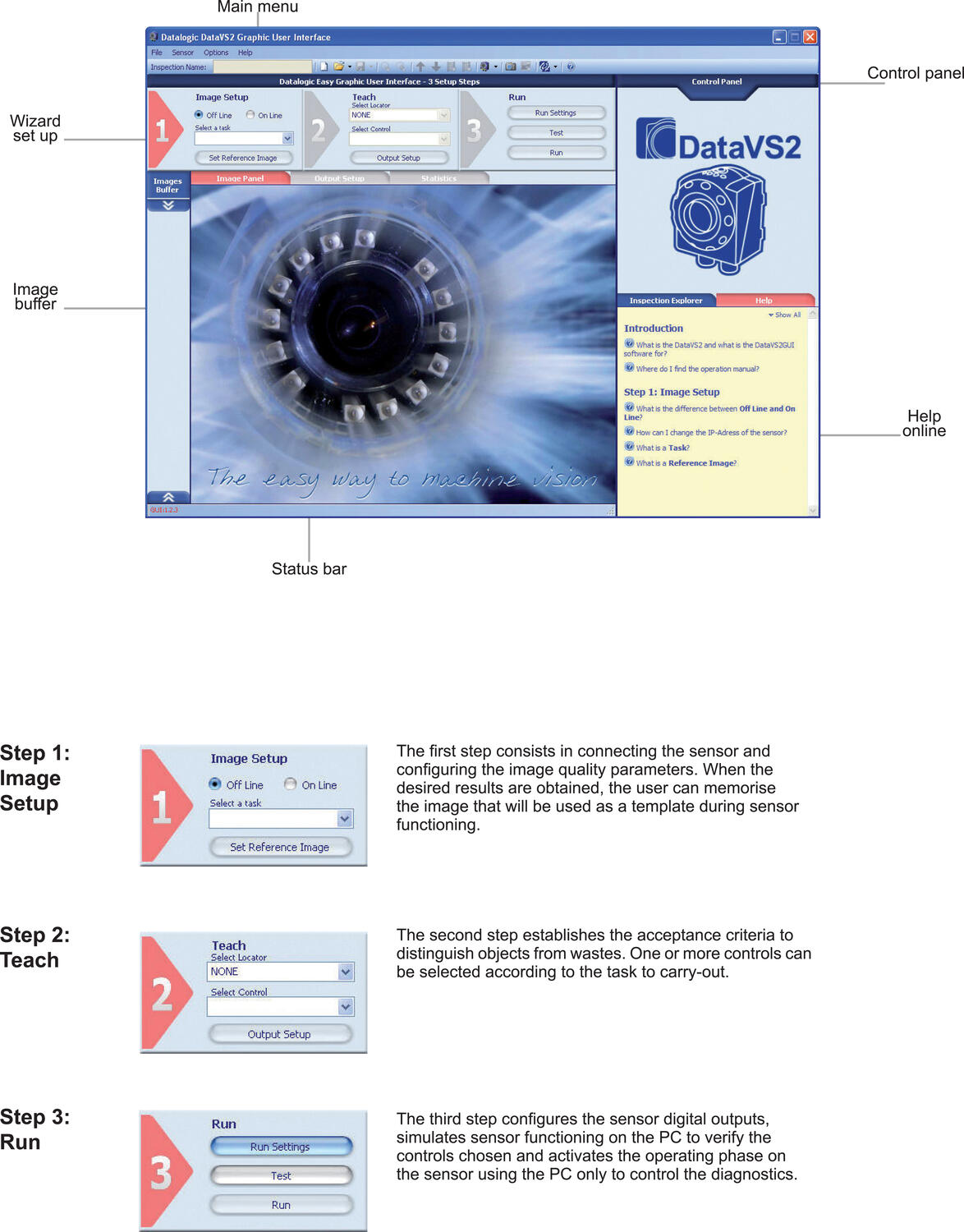

DataVS2 firmy Datalogic to seria czujników wizyjnych przeznaczonych do zastosowania w aplikacjach maszynowych. Czujniki wyposażone w optykę, diodę LED i elektronike są zamknięte w kompaktowej obudowie. Parametry pomiaru są ustawiane za pomocą komputera poprzez złącze Ethernet. Oprogramowanie jest dołączone wraz z sensorem a proces ustawiania parametrów jest prosty i intuicyjny. Seria DataVS2 jest dostępna w 4 różnych wersjach z różnymi typami kontroli.
System identyfikacji ID - Odczytuje kody kreskowe, tabele danych i OCV.
Dane techniczne
Napięcie zasilania | 24 V DC ±10 % |
Tętnienia | 1Vpp maks. z iluminatorem |
Pobór prądu | 100 mA przy 24 VDC (bez iluminatora) |
Wyjście
| 3 PNP, 100 mA maks. |
RS232 | |
Rozdzielczość | 640x480 (VGA) |
Interfejs sieciowy | Złącze M12 4-pinowe Ethernet 10/100 Mbs |
Interfejs zewnętrzny iluminatora | Sygnał strobujący (24 V PNP N.O) |
Częstotliwość wyświetlania klatek | 60 fps |
Obiektyw | Zintegrowany (6 mm/8 mm/12 mm/16 mm) |
Wskazanie | 4 LED |
Iluminator | Światło czerwone |
Connection | M12 8-pinowe A-kodowanie |
Stopień ochrony | IP50 |
Materiał obudowy | Stop aluminium/ABS |
Masa | 125 g |
Temperatura pracy | od -10 do +50 ºC |
Temperatura otoczenia | od -25 do +70 ºC |
Typy kontroli
Zakres pomiarowy
Obszar pomiaru
Odległość (mm) | Obszar pomiaru (szerokość x wysokość) in mm | |||
DATAVS2-16-DE-xxx | DATAVS2-12-DE-xxx | DATAVS2-08-DE-xxx | DATAVS2-06-DE-xxx | |
50 | - | 17 x 12 | 25 x 20 | 42 x 30 |
80 | - | 25 x 20 | 40 x 30 | 60 x 41 |
110 | - | 33 x 25 | 55 x 40 | 80 x 55 |
140 | 31 x 24 | 45 x 35 | 70 x 50 | 98 x 69 |
170 | 39 x 29 | 53 x 38 | 85 x 60 | 118 x 83 |
200 | 46 x 34 | 60 x 50 | 100 x 70 | 138 x 92 |
300 | 70 x 53 | 90 x 65 | 145 x 103 | 201 x 140 |
400 | 94 x 71 | 121 x 82 | 186 x 132 | 265 x 189 |
500 | 118 x 89 | 150 x 110 | 236 x 167 | 330 x 232 |
600 | 143 x 107 | 185 x 130 | 282 x 232 | 385 x 270 |
|
Wymiary
|
Schemat połączeń
Dane do zamówienia
Nr katalogowy | Opis | Wyjście/wejście |
DATAVS2-06-REID | Obiektyw 6 mm, ID | 3/1 , RS232 |
DATAVS2-08-REID | Obiektyw 8 mm, ID | 3/1, RS232 |
DATAVS2-12-REID | Obiektyw 12 mm, ID | 3/1, RS232 |
DATAVS2-16-REID | Obiektyw 16 mm, ID | 3/1, RS232 |
DATAVSCVRJ45D03 | Kabel 3m Ethernet |
|
Pliki do pobrania
Karta katalogowa | |
Instrukcja obsługi |
- Czujnik kodów kreskowych, Datamatrix oraz OCV
- Pamięć na 20 inspekcji
- 3 wyjścia
- Interfejs RS-232
Wybrany wariant produktu
Wybrany wariant produktu
Specyfikacja techniczna
| Częstotliwość wyświetlania klatek | 60 |
|---|---|
| Materiał obudowy | Aluminium |
| Materiał soczewki | ABS |
| Max. napięcie DC | 24 V |
| Max. temperatura pracy | 50 °C |
| Min. napięcie DC | 24 V |
| Min. temperatura pracy | -10 °C |
| Pobór mocy (max) | 0,1 A |
|---|---|
| Podłączenie elektryczne | Złącze M12 4-pinowe kodowanie D, Złącze M12 8-pinowe |
| Prąd wyjściowy max. | 0,1 A |
| Stopień ochrony IP | IP50 |
| Tolerancja napięcia | 10% |
| Wyjście | 3x PNP, RS-232 |
