ELECTROMEN

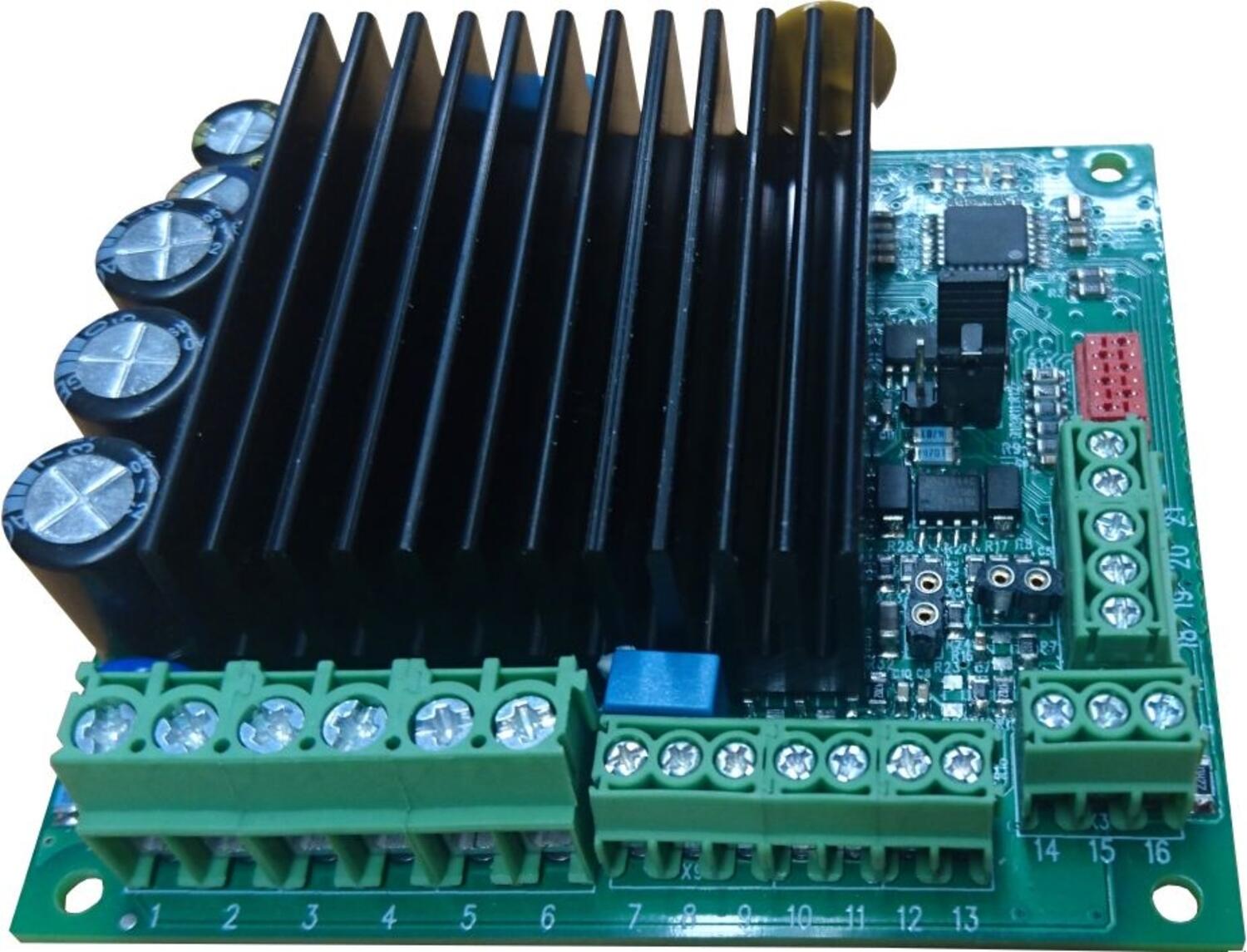

EM-339
Sterownik do synchr. pracy 2 szczotkowych silników/siłowników DC
EM-339A to rodzina kontrolerów firmy Electromen, umożliwiających synchroniczną pracę dwóch silników lub siłowników elektrycznych prądu stałego. Sterowniki te posiadają cztery stopnie mocy w postaci mostków H. Przeznaczone są do silników oraz siłowników elektrycznych z sygnałem sprzężenia zwrotnego w postaci czujników Halla. Sterowanie odbywa się za pomocą poleceń FW (jazda do przodu) / BW (jazda do tyłu) lub poprzez zadanie żądanej pozycji (wersje SPF).
Synchronizacja zapewnia pracę wszystkich napędów z tą samą prędkością z zachowaniem jednakowej pozycji. Jeśli błąd synchronizacji przekroczy ustawiony limit, wówczas wszystkie podłączone silniki/siłowniki elektryczne zostaną zatrzymane.
Kontrolery EM-339A umożliwiają ustawienie rampy przyspieszania i hamowania, zapewniając przez to płynny start, zatrzymywanie oraz zmianę kierunku ruchu napędów elektrycznych. Zapewniona jest prawidłowa praca podłączonych silników/siłowników elektrycznych pomimo wahań obciążenia, dzięki programowalnej funkcji jej kompensacji. Regulowane limity prądu zapewniają ochronę silników/siłowników elektrycznych oraz elementów mechanicznych przed przeciążeniem. Zmiana parametrów, jak i sterowanie, mogą odbywac się po magistrali Modbus RTU.
- 12-24 V DC, 2x10 A prąd ciągły, 2x20 A prąd szczytowy
- Synchroniczna praca dwóch silników szczotkowych / siłowników elektr.
- Sprzężenie zwrotne z czujników Halla
- Dostępny szeroki zakres programowalnych funkcji
- Kompaktowa budowa, montaż na szynie DIN
Wybrany wariant produktu
Wybrany wariant produktu
Specyfikacja techniczna
| 2421_Peak current (A) | 2x20 |
|---|---|
| 5646_Dimensions length x width x height (mm) | 78x73x25 mm |
| Częstotliwość PWM | 2kHz/16kHz |
| Dostawca | Electromen |
| Maksymalny prąd ciągły | 2x10 A |
| Masa | 110 g |
| Montaż | szyna DIN |
| Napięcie zasilania | 12 V DC, 24 V DC |
| Odpowiedni silnik | Szczotkowy DC |
| Protokół komunikacyjny | Modbus RTU |
|---|---|
| Rodzaj sterowania | Hamowanie, Kierunek, Soft start/stop, Prędkość, Moment |
| Sygnał niski - logiczne 0 | <1V = OFF |
| Sygnał wysoki - logiczne 1 | >4V = ON |
| Temperatura pracy | -20°C...+60°C |
| Wejście analogowe | 0-5V lub 0-10V lub 4-20mA |
| Zakres ustawień prądu | 1-25 A |
Opis produktu
EM-339A to rodzina kontrolerów firmy Electromen, umożliwiających synchroniczną pracę dwóch silników lub siłowników elektrycznych prądu stałego. Sterowniki te posiadają cztery stopnie mocy w postaci mostków H. Przeznaczone są do silników oraz siłowników elektrycznych z sygnałem sprzężenia zwrotnego w postaci czujników Halla. Sterowanie odbywa się za pomocą poleceń FW (jazda do przodu) / BW (jazda do tyłu) lub poprzez zadanie żądanej pozycji (wersje SPF).
Synchronizacja zapewnia pracę wszystkich napędów z tą samą prędkością z zachowaniem jednakowej pozycji. Jeśli błąd synchronizacji przekroczy ustawiony limit, wówczas wszystkie podłączone silniki/siłowniki elektryczne zostaną zatrzymane.
Kontrolery EM-339A umożliwiają ustawienie rampy przyspieszania i hamowania, zapewniając przez to płynny start, zatrzymywanie oraz zmianę kierunku ruchu napędów elektrycznych. Zapewniona jest prawidłowa praca podłączonych silników/siłowników elektrycznych pomimo wahań obciążenia, dzięki programowalnej funkcji jej kompensacji. Regulowane limity prądu zapewniają ochronę silników/siłowników elektrycznych oraz elementów mechanicznych przed przeciążeniem. Zmiana parametrów, jak i sterowanie, mogą odbywac się po magistrali Modbus RTU.
