Kurtyna Datalogic SG4 BODY COMPACT BASE przeznaczona jest do ochrony ciała i posiada zasięg działania do 50m. Dostępne są modele z 2, 3 lub 4 wiązkami podczerwieni, co zapewnia wysokość ochronną odpowiednio 500, 800, 900 lub 1200mm.
Kompaktowa obudowa oraz specjalna konstrukcja optoelektroniki zapewniają najlepszą efektywność działania. Dzięki wskaźnikom statusu, funkcji wspomagającej osiowanie, standardowymi uchwytami mocującymi dostarczanymi w komplecie, kurtyna wydajnie spełnia wymagania odpowiednich aplikacji przemysłowych.
Kurtyna SG4 BODY COMPACT BASE jest Typu 4 i zapewnia najwyższy stopień bezpieczeństwa PL e i SIL 3 zgodnie z normami EN 61496-1, EN ISO 13849-1 oraz EN 61508.
Kurtyna posiada wejście testu, zintegrowany reset z restartem manualnym i automatycznym, oraz wejście do nadzorowania zewnętrznych styczników (EDM). Kurtyna posiada dwa wyjścia OSSD zabezpieczone przed zwarciem. Opcjonalnie jest dostępny przekaźnik bezpieczeństwa, np. Datalogic CS-ME, który posiada na wyjściu nadzorowane zestyki bezpotencjałowe.
Czas reakcji | 14 ms |
---|---|
DC | 98,90% |
Dopuszczenia | CE, cULus, TÜV |
Funkcja | Automatyczny restart |
Liczba wiązek świetlnych | 2 |
Maks. długość kabla | 50 m |
Maks. prąd styku | 0,5 A |
Materiał obudowy | Aluminium |
Max. temperatura pracy | 55 °C |
Max. temperatura składowania | 70 °C |
Min. temperatura pracy | -10 °C |
Min. temperatura składowania | -25 °C |
MTTFd | 384 year |
Napięcie zasilania | 24 V DC |
PL | e (EN ISO 13849-1) |
Rozdzielczość | 515 mm |
---|---|
SFF | 98,93% |
SIL | 3 (EN IEC 61508) |
Stopień ochrony IP | IP65 |
T1 (w latach) | 20 |
Tolerancja napięcia | ±20 % |
Typ | 4 |
Wyjście bezpieczeństwa | 2 OSSD |
Wysokość pola ochronnego | 500 mm |
Zasięg pracy | 0,5-50 m |
Zgodność z | EMC, LVD, MD |

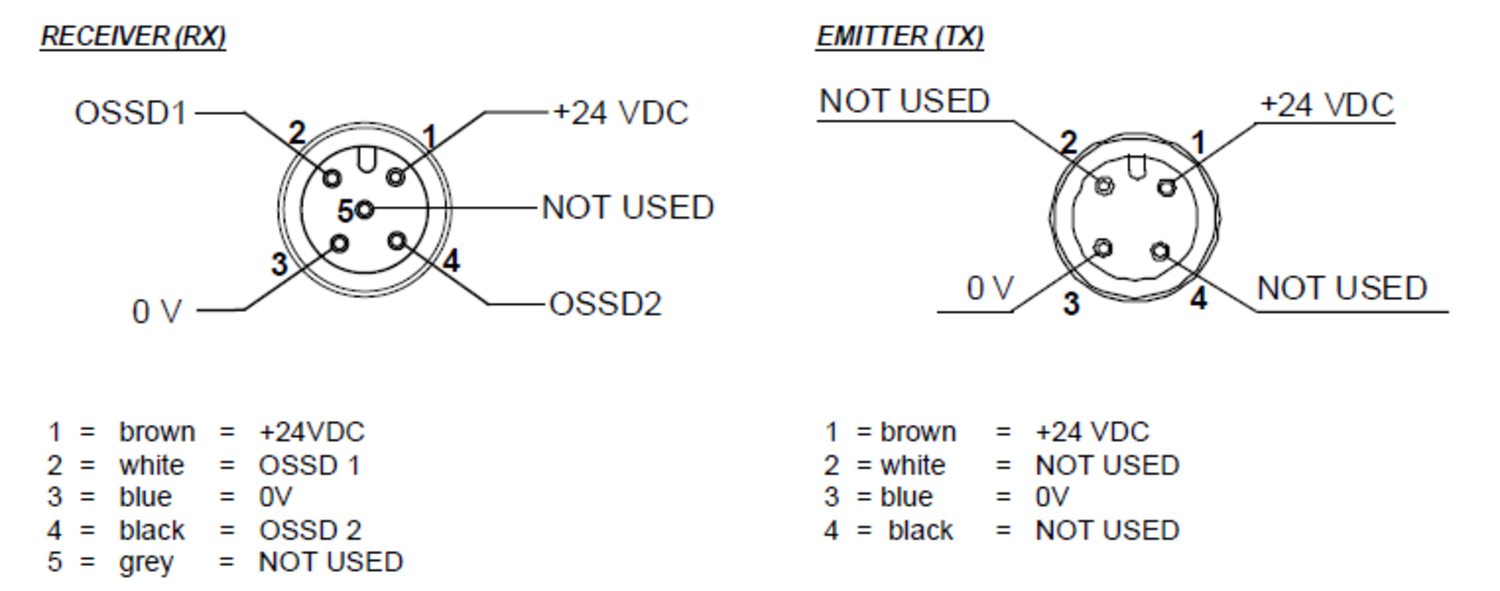

Złącze kablowe nadajnika | M12, 4-pin |
Złącze kablowe odbiornika | M12, 5-pin |
Kurtyna Datalogic SG4 BODY COMPACT BASE przeznaczona jest do ochrony ciała i posiada zasięg działania do 50m. Dostępne są modele z 2, 3 lub 4 wiązkami podczerwieni, co zapewnia wysokość ochronną odpowiednio 500, 800, 900 lub 1200mm.
Kompaktowa obudowa oraz specjalna konstrukcja optoelektroniki zapewniają najlepszą efektywność działania. Dzięki wskaźnikom statusu, funkcji wspomagającej osiowanie, standardowymi uchwytami mocującymi dostarczanymi w komplecie, kurtyna wydajnie spełnia wymagania odpowiednich aplikacji przemysłowych.
Kurtyna SG4 BODY COMPACT BASE jest Typu 4 i zapewnia najwyższy stopień bezpieczeństwa PL e i SIL 3 zgodnie z normami EN 61496-1, EN ISO 13849-1 oraz EN 61508.
Kurtyna posiada wejście testu, zintegrowany reset z restartem manualnym i automatycznym, oraz wejście do nadzorowania zewnętrznych styczników (EDM). Kurtyna posiada dwa wyjścia OSSD zabezpieczone przed zwarciem. Opcjonalnie jest dostępny przekaźnik bezpieczeństwa, np. Datalogic CS-ME, który posiada na wyjściu nadzorowane zestyki bezpotencjałowe.
|
|
|
|
|
||
---|---|---|---|---|---|---|
|
|
|
|
|
||
|
|
|
|
|
||
|
|
|
|
|
||
|
|
|
|
|
||
|
|
|
|
|
||
|
|
|
|
|
Warianty produktu | Czas reakcji | Funkcja | Liczba wiązek świetlnych | Rozdzielczość | Wyjście | Wysokość pola ochronnego | Złącze kablowe odbiornika | Cena | ||
---|---|---|---|---|---|---|---|---|---|---|
![]()
Kurtyna świetlna Typ4 500mm/2beam 0,5-50m auto restart
Nr produktu:
SG4-S2-050-PP-X
Skopiowano
|
14 ms
|
Automatyczny restart
|
2
|
515 mm
|
|
500 mm
|
M12, 5-pin
|
| ||
![]()
Kurtyna świetlna Typ4 800mm/3beam 0,5-50m auto restart
Nr produktu:
SG4-S3-080-PP-X
Skopiowano
|
14 ms
|
Automatyczny restart
|
3
|
415 mm
|
|
800 mm
|
M12, 5-pin
|
| ||
![]()
Kurtyna swietlna Typ4 900mm/4beam 0,5-50m auto restart
Nr produktu:
SG4-S4-090-PP-X
Skopiowano
|
16 ms
|
Automatyczny restart
|
4
|
315 mm
|
|
900 mm
|
M12, 5-pin
|
| ||
![]()
Kurtyna swietlna Typ4 1200mm/4beam 0,5-50m auto restart
Nr produktu:
SG4-S4-120-PP-X
Skopiowano
|
16 ms
|
Automatyczny restart
|
4
|
415 mm
|
|
1200 mm
|
M12, 5-pin
|
| ||
![]()
Kurtyna świetlna Typ4 500mm/2beam EDM 0,5-50m
Nr produktu:
SG4-S2-050-PP-E
Skopiowano
|
14 ms
|
EDM, Ręczny/automatyczny restart
|
2
|
515 mm
|
2x PNP
|
500 mm
|
M12, 8-pin
|
| ||
![]()
Kurtyna świetlna Typ4 800mm/3beam EDM 0,5-50m
Nr produktu:
SG4-S3-080-PP-E
Skopiowano
|
14 ms
|
EDM, Ręczny/automatyczny restart
|
3
|
415 mm
|
2x PNP
|
800 mm
|
M12, 8-pin
|
| ||
![]()
Kurtyna świetlna Typ4 900mm/4beam EDM 0,5-50m
Nr produktu:
SG4-S4-090-PP-E
Skopiowano
|
16 ms
|
EDM, Ręczny/automatyczny restart
|
4
|
315 mm
|
2x PNP
|
900 mm
|
M12, 8-pin
|
| ||
![]()
Kurtyna świetlna Typ4 1200mm/4beam EDM 0,5-50m
Nr produktu:
SG4-S4-120-PP-E
Skopiowano
|
16 ms
|
EDM, Ręczny/automatyczny restart
|
4
|
415 mm
|
|
1200 mm
|
M12, 8-pin
|
|
