DATASENSING

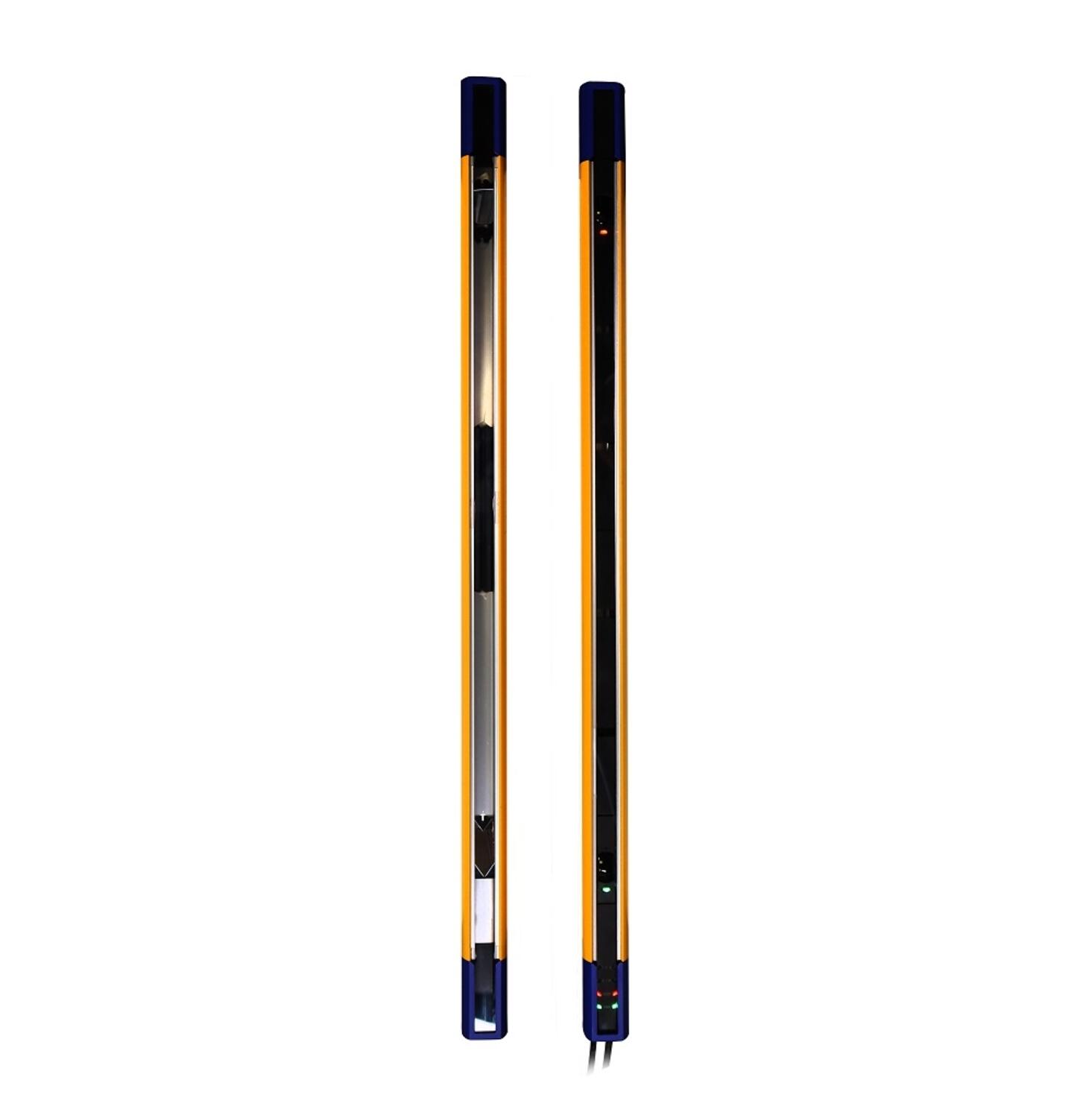

SH4 Body Active/Passive
Bariery świetlne bezpieczeństwa z jednostką aktywną i pasywną
Warianty wielowiązkowych barier bezpieczeństwa Typu 4 z rodziny SH4 składające się z profilu optycznego aktywnego i pasywnego z wbudowanymi lustrami, dzięki czemu okablowanie może znajdować się tylko po jednej stronie systemu. Posiadają zasięg działania 8 m lub 6,5 m i przeznaczone są do ochrony dostępu do stref niebezpiecznych. Dostępne są warianty z 2, 3 lub 4 wiązkami świetlnymi, zapewniające wykrycie ciała przy wysokości ochronnej odpowiednio 500, 800, 900 lub 1200 mm. Wytrzymała obudowa dostosowana do trudnych warunków otoczenia oraz specjalna konstrukcja optoelektroniki zapewniają najlepszą efektywność działania. Warianty Base (SH4-*-B-*) działają tylko w trybie restartu automatycznego. Warianty Standard Muting (SH4-*-SM-*) posiadają zintegrowaną obsługę funkcji muting, funkcję nadzorowania zewnętrznych styczników (EDM) i mogą działać w trybie restartu manualnego lub automatycznego. Dzięki wskaźnikom statusu oraz funkcji wspomagającej osiowanie, bariery wydajnie spełniają wymagania odpowiednich aplikacji przemysłowych. Warianty Advanced (SH4-*-A-*) posiadają dodatkowo wbudowany laserowy system osiowania profili optycznych. W barierach tych także jest zintegrowana obsługa funkcji muting, która konfigurowalna jest z komputera lub smartfona poprzez wi-fi. W barierach tych jest także możliwe ustawienie 2 rodzajów kodowania wiązek świetlnych w celu eliminacji wzajemnego zakłócania się dwóch kurtyn znajdujących się bardzo blisko siebie. Wszystkie ww. bariery dostarczane są ze standardowymi uchwytami mocującymi w komplecie.
- Zasięg do 8 m
- Wysokość ochronna 500, 800, 900 lub 1200 mm
- Typ 4, PLe, SIL 3
- Kompaktowe profile 35 x 40 mm
- Zakres temperatur pracy -30 … +55°C
Wybrany wariant produktu
Wybrany wariant produktu
Specyfikacja techniczna
| Czas reakcji | 15 ms |
|---|---|
| Funkcja | Automatyczny restart |
| Liczba wiązek świetlnych | 2 |
| Maks. długość kabla | 30 m |
| Materiał | Aluminium |
| Materiał obudowy | Aluminium |
| Max. temperatura pracy | 55 °C |
| Max. temperatura składowania | 55 °C |
| Min. temperatura pracy | -30 °C |
| Min. temperatura składowania | -30 °C |
| Napięcie zasilania | 24 V DC |
| Odporność na wstrząsy | 25g x 6 ms x 600 |
| PL | e |
|---|---|
| SIL | 3 |
| Stopień ochrony IP | IP65, IP67 |
| Tolerancja napięcia | ± 20% |
| Typ | 4 |
| Waga | 1.4 Kg/mt (single bar) |
| Wyjścia bezpieczne | 2 x OSSD |
| Wysokość pola ochronnego | 500 mm |
| Zasięg pracy | 0,5-8 m |
| Złącze kablowe odbiornika | M12, 5-pin |
Opis produktu
Warianty wielowiązkowych barier bezpieczeństwa Typu 4 z rodziny SH4 składające się z profilu optycznego aktywnego i pasywnego z wbudowanymi lustrami, dzięki czemu okablowanie może znajdować się tylko po jednej stronie systemu. Posiadają zasięg działania 8 m lub 6,5 m i przeznaczone są do ochrony dostępu do stref niebezpiecznych. Dostępne są warianty z 2, 3 lub 4 wiązkami świetlnymi, zapewniające wykrycie ciała przy wysokości ochronnej odpowiednio 500, 800, 900 lub 1200 mm. Wytrzymała obudowa dostosowana do trudnych warunków otoczenia oraz specjalna konstrukcja optoelektroniki zapewniają najlepszą efektywność działania. Warianty Base (SH4-*-B-*) działają tylko w trybie restartu automatycznego. Warianty Standard Muting (SH4-*-SM-*) posiadają zintegrowaną obsługę funkcji muting, funkcję nadzorowania zewnętrznych styczników (EDM) i mogą działać w trybie restartu manualnego lub automatycznego. Dzięki wskaźnikom statusu oraz funkcji wspomagającej osiowanie, bariery wydajnie spełniają wymagania odpowiednich aplikacji przemysłowych. Warianty Advanced (SH4-*-A-*) posiadają dodatkowo wbudowany laserowy system osiowania profili optycznych. W barierach tych także jest zintegrowana obsługa funkcji muting, która konfigurowalna jest z komputera lub smartfona poprzez wi-fi. W barierach tych jest także możliwe ustawienie 2 rodzajów kodowania wiązek świetlnych w celu eliminacji wzajemnego zakłócania się dwóch kurtyn znajdujących się bardzo blisko siebie. Wszystkie ww. bariery dostarczane są ze standardowymi uchwytami mocującymi w komplecie.
