GELBAU
Optima
Optima to nowa generacja listew przyciskowych mających na celu uproszczenie instalacji listw bezpieczeństwa.
W celu uzyskania optymalnej czułości, kąt reakcji listew Optima został wydłużony do pełnych 180° i w połączeniu z powierzchniami styku znajdującymi się w podstawie, Optima reaguje niezwykle szybko, nacisk zaledwie 7,5 mm lub 14 mm przy prędkości 200 mm / s.

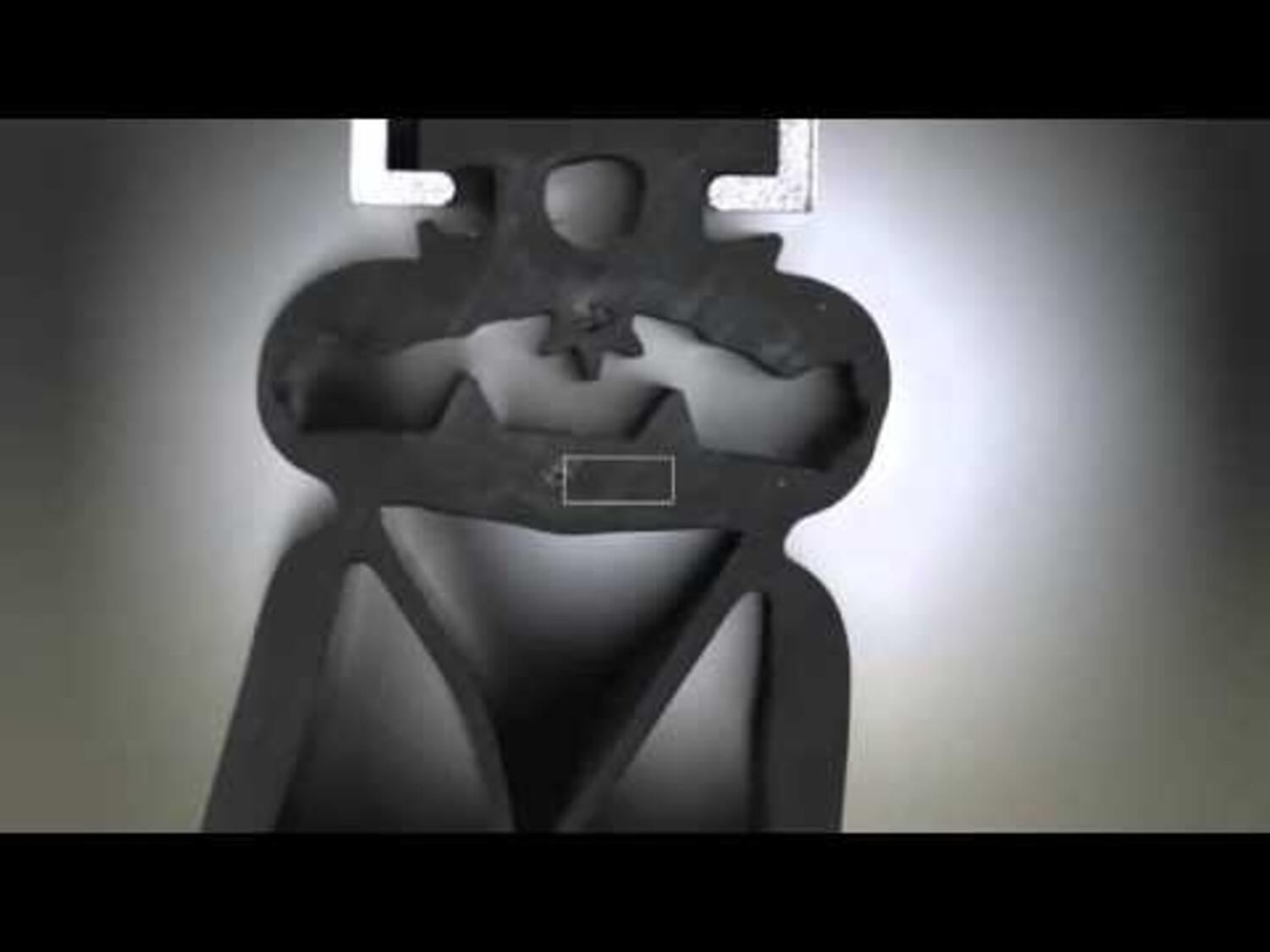

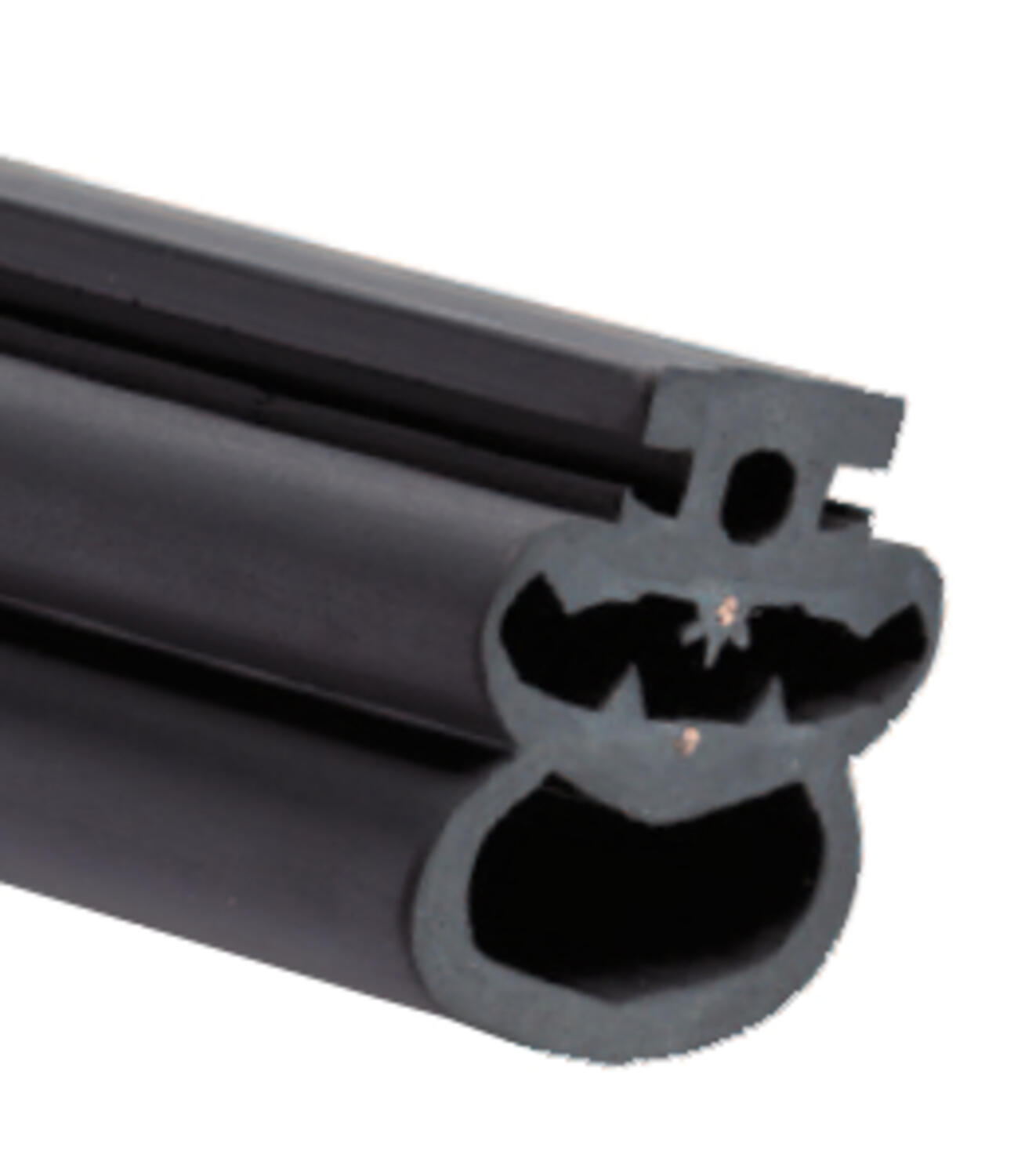

Wtopiony przewód miedziany w dwóch oddzielnych warstwach gumy przewodzącej, tworzy wspólnie z opornikiem obwód zamknięty. Gdy oddzielone od siebie warstwy zostaną ściśnięte, następuje zwarcie wykryte przez moduł sterujący, który w konsekwencji otwiera swoje wyjścia bezpieczeństwa. W podobny sposób reaguje moduł sterujący przy przerwie w obwodzie.
Kilka listw przyciskowych może być łatwo połączonych szeregowo i możliwe jest podłączenie do 100 m listw bezpieczeństwa do jednego kontrolera.
Listwa dostępna jest w kilku rozmiarach, aby lepiej dopasować do różnch rodzajów bram i drzwi.
Właściwości chemiczne | ||
Ciecz | Odporność: | |
| EPDM | Nitryl |
Woda | Bardzo dobra | Bardzo dobra |
Kwasy (rozwodnione) | Słaba | Dobra |
Rozpuszczalniki | Słaba | Dobra |
Oleje | Słaba | Dobra |
Benzyna | Słaba | Dobra |
Ozon | Bardzo dobra | Słaba |
Downolad
Instrukcje
| ||
Opis | Format pliku |
|
Katalog Optima | ||
Broszura | ||
Instrukcja montażu | ||
Wymiary

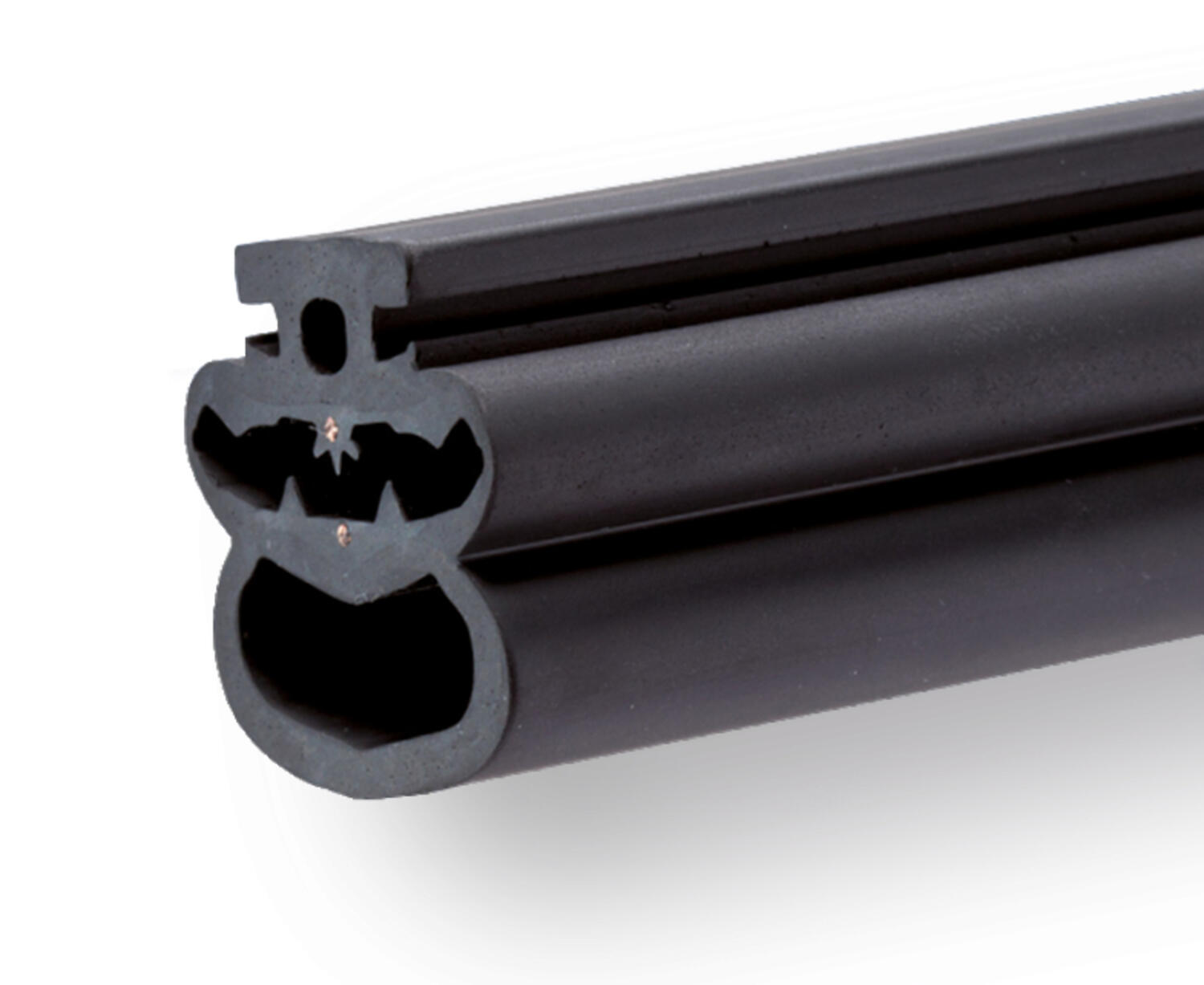

Listwa 3100.4026 |

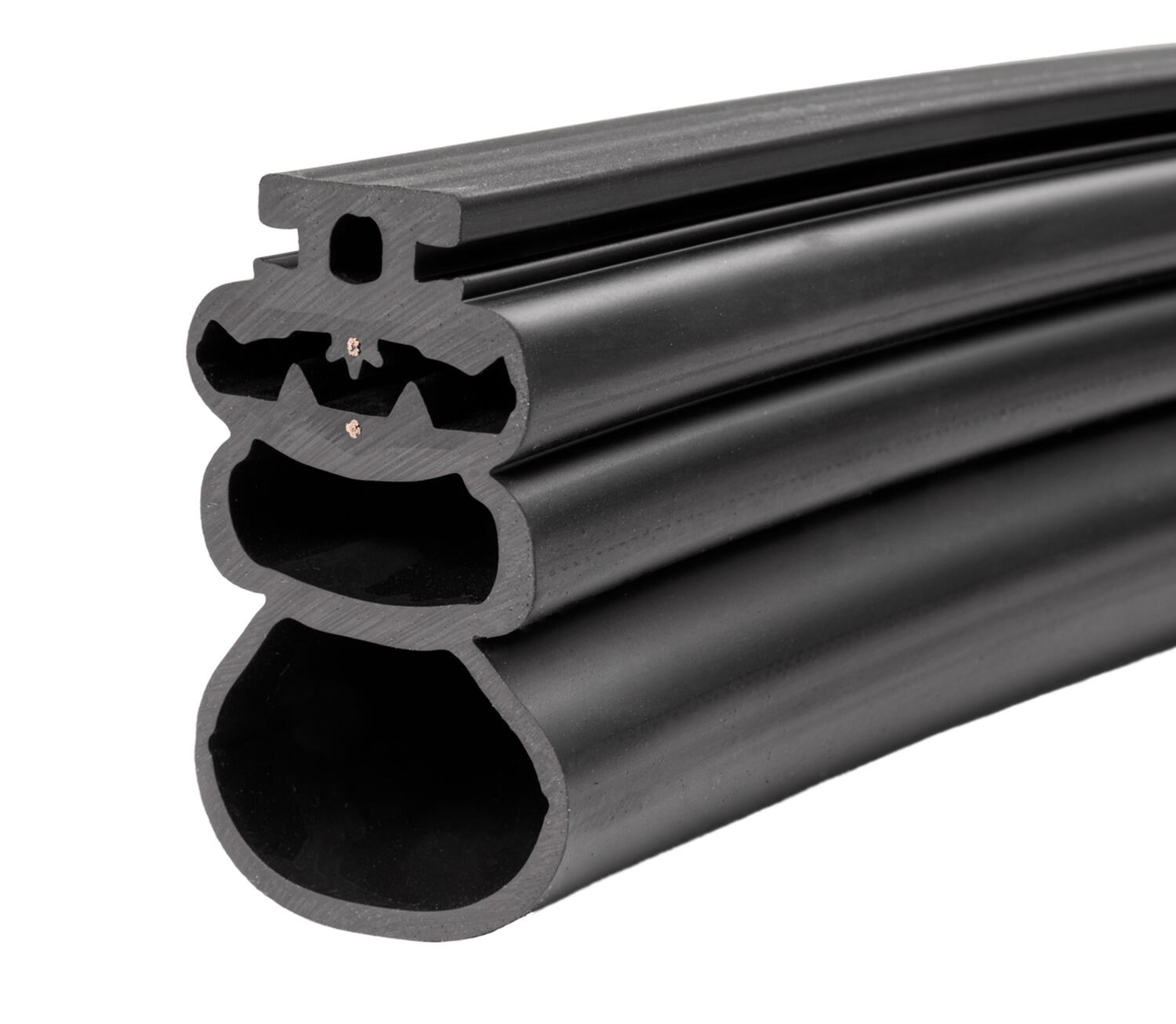

| Listwa 3100.4026D |
|
| |

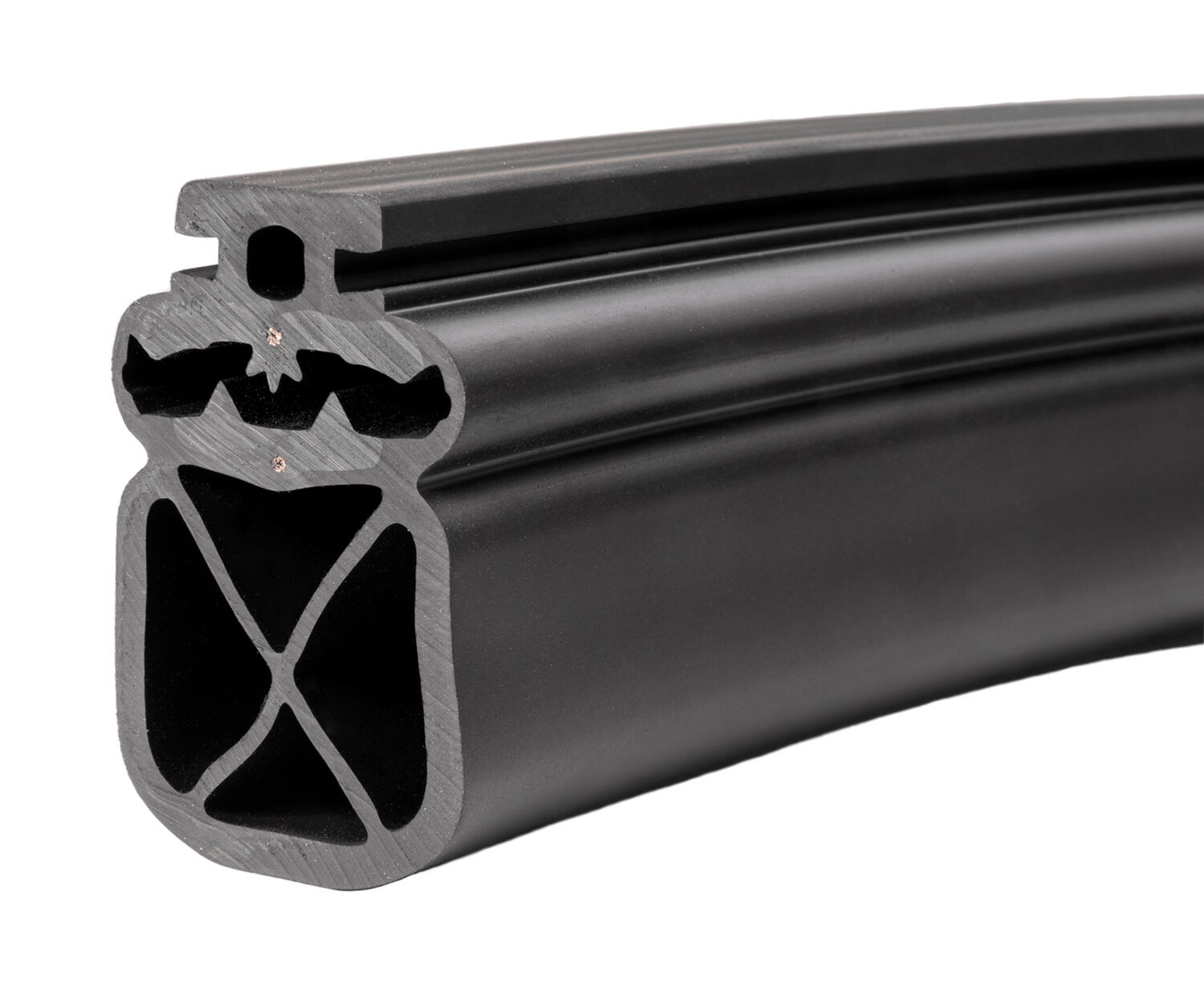

Listwa 3100.4043 |

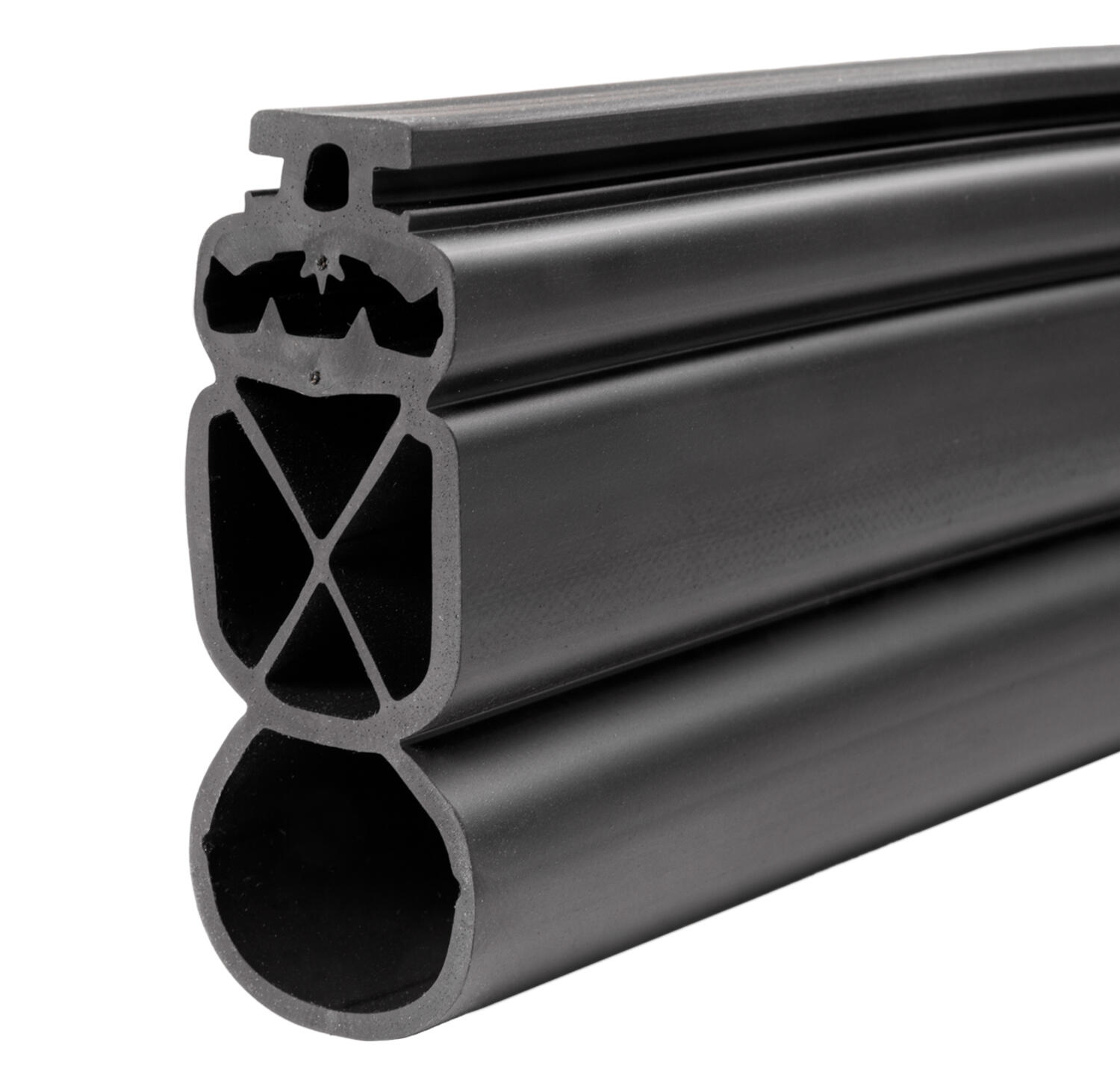

| Listwa 3100.4043D |
|
| |

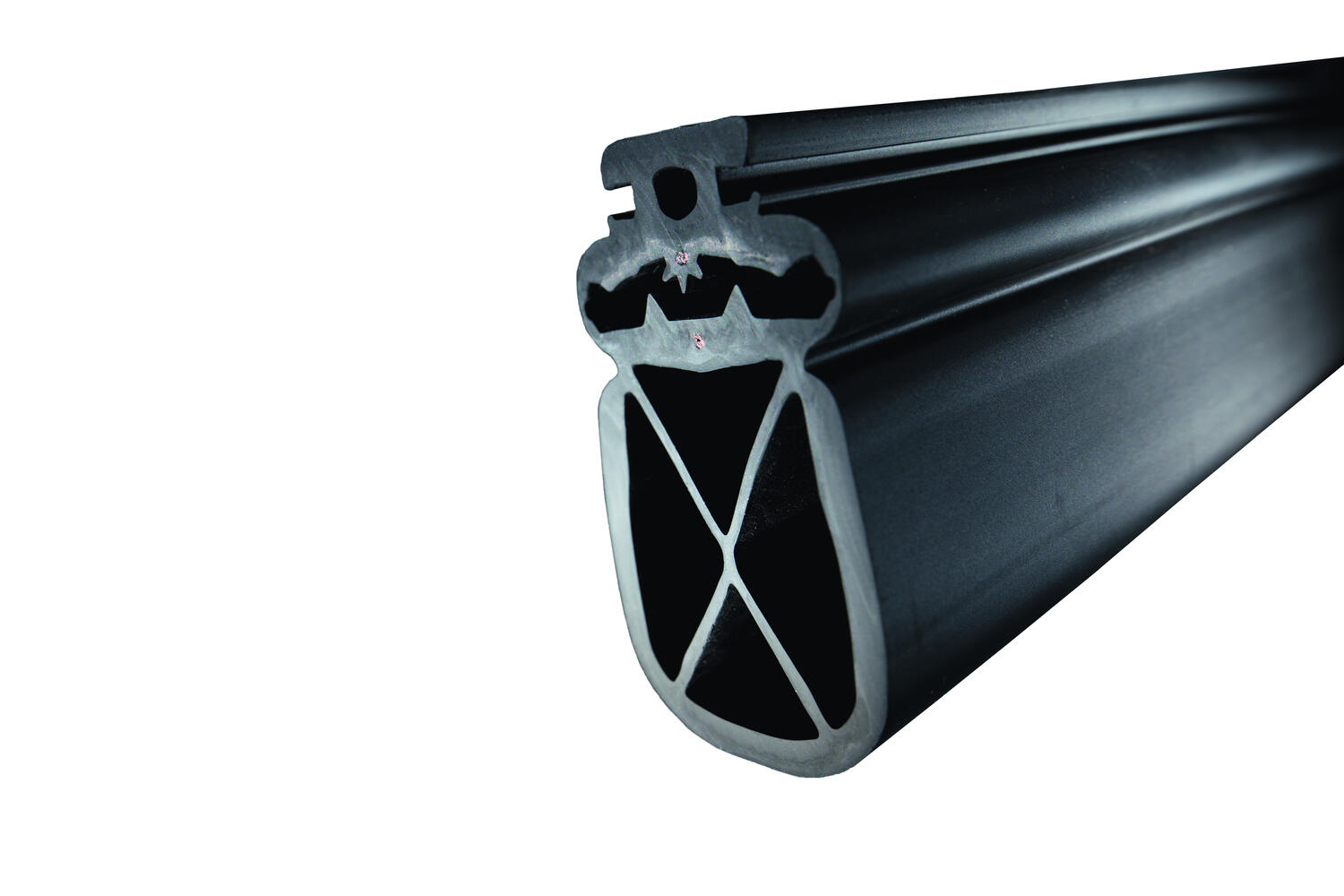

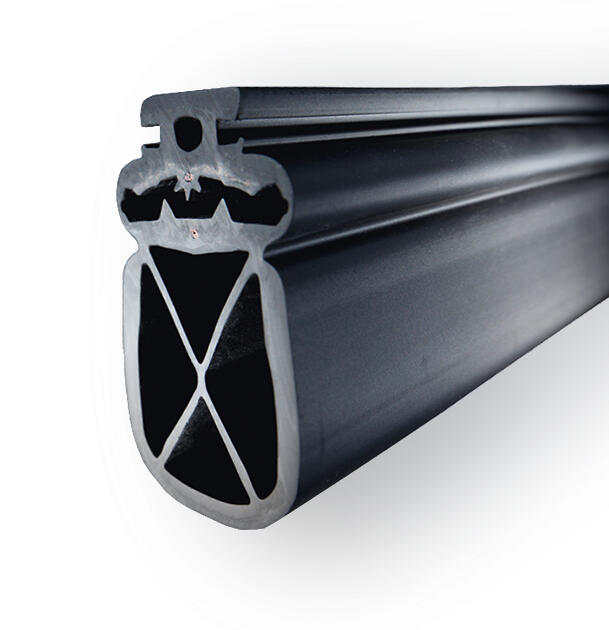

Listwa 3100.4053 |
|
|
|
Montaż
|
|

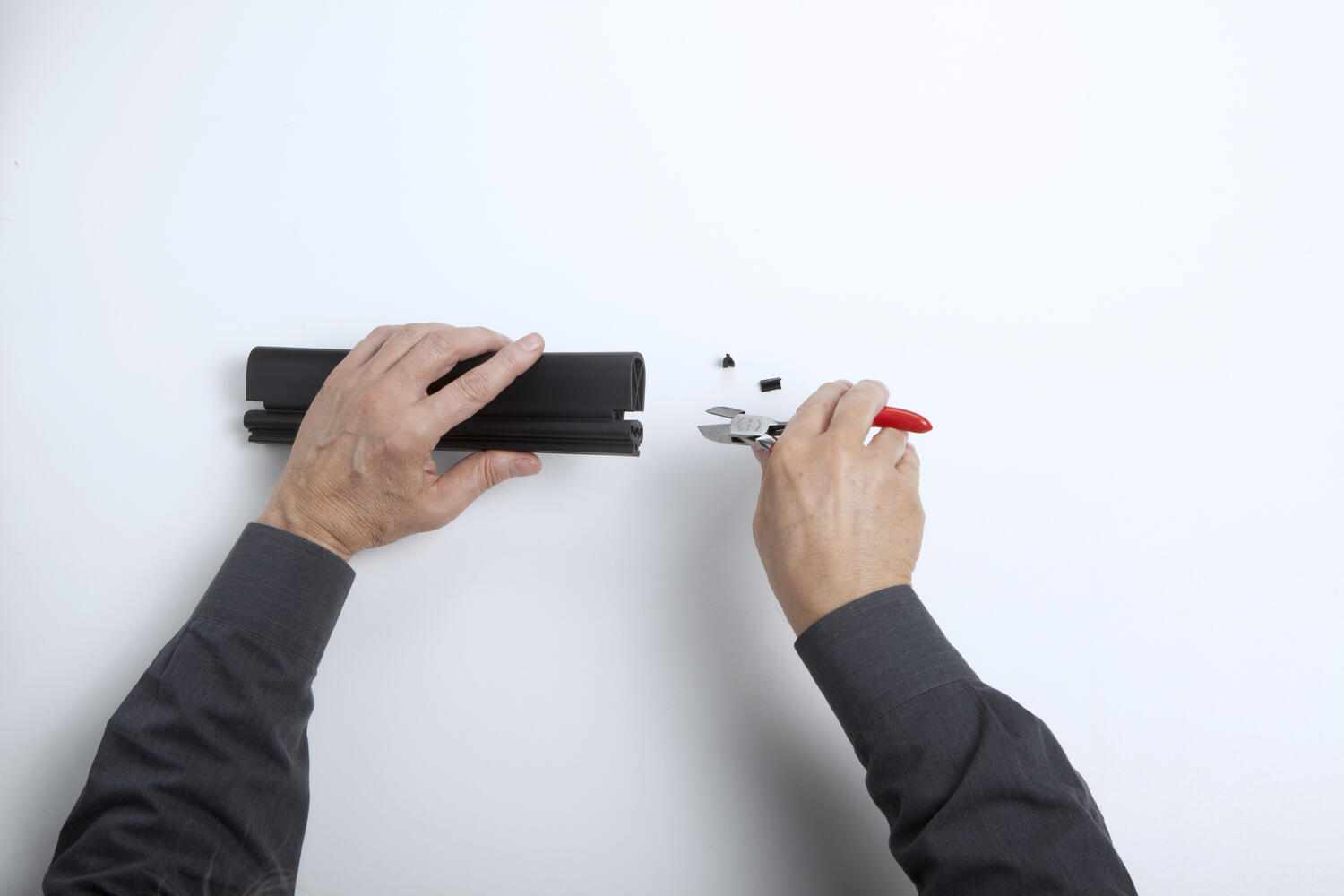

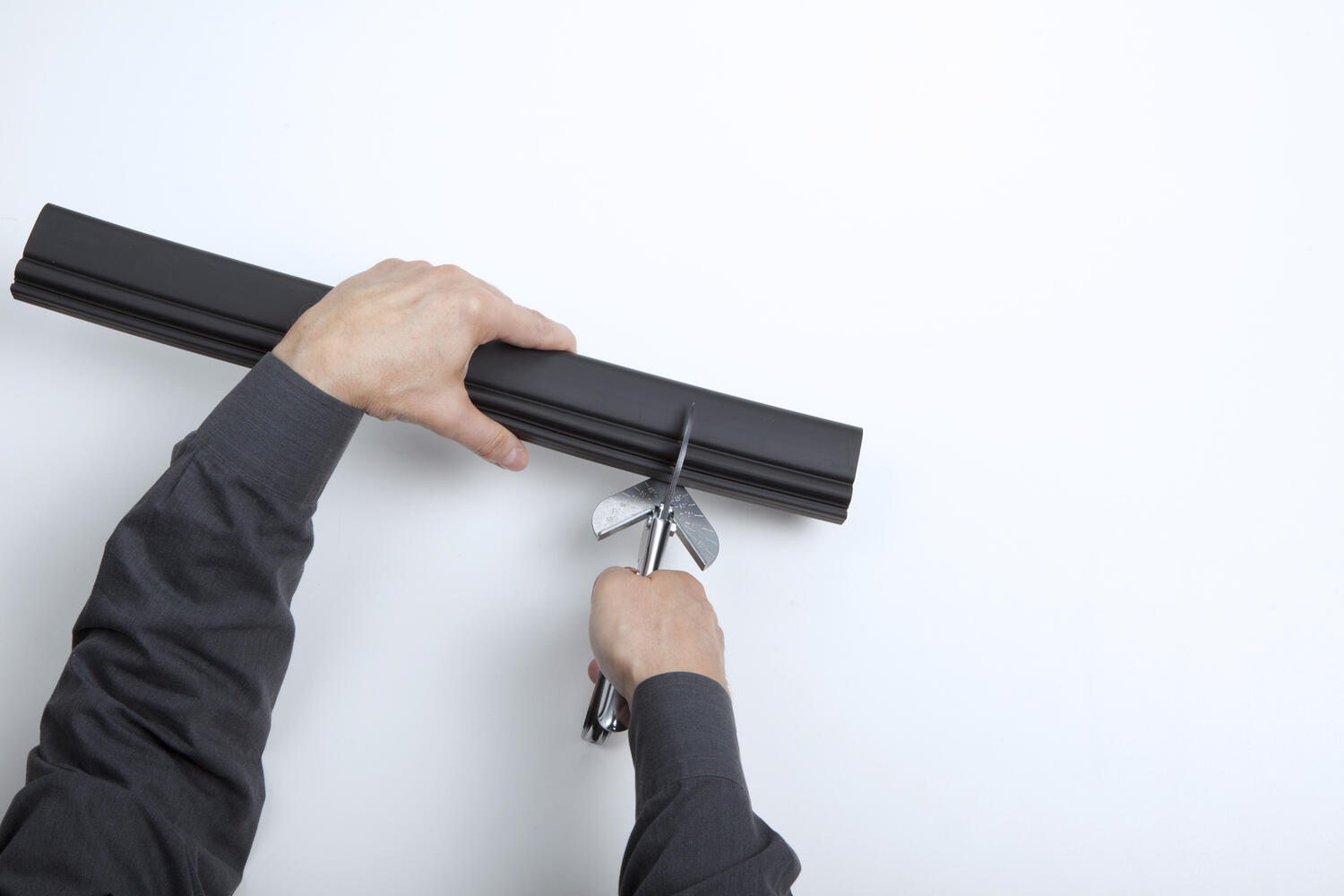

1. Całkowita długość listwy przyciskowej minus 14 mm na zatyczki boczne (po 7 mm na każdą). | 2. |
|
|
|
|
3.
| |
| |
|
|

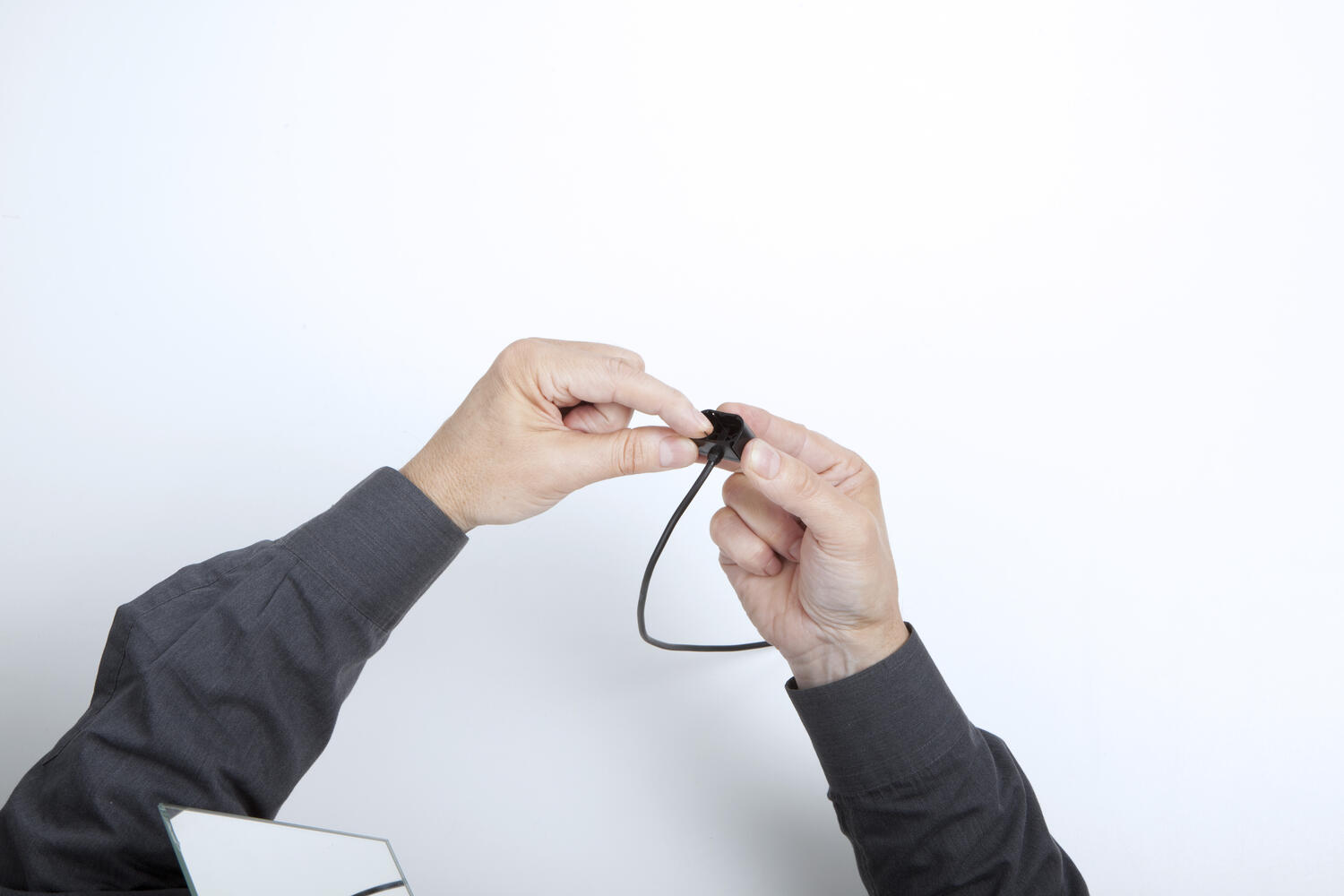

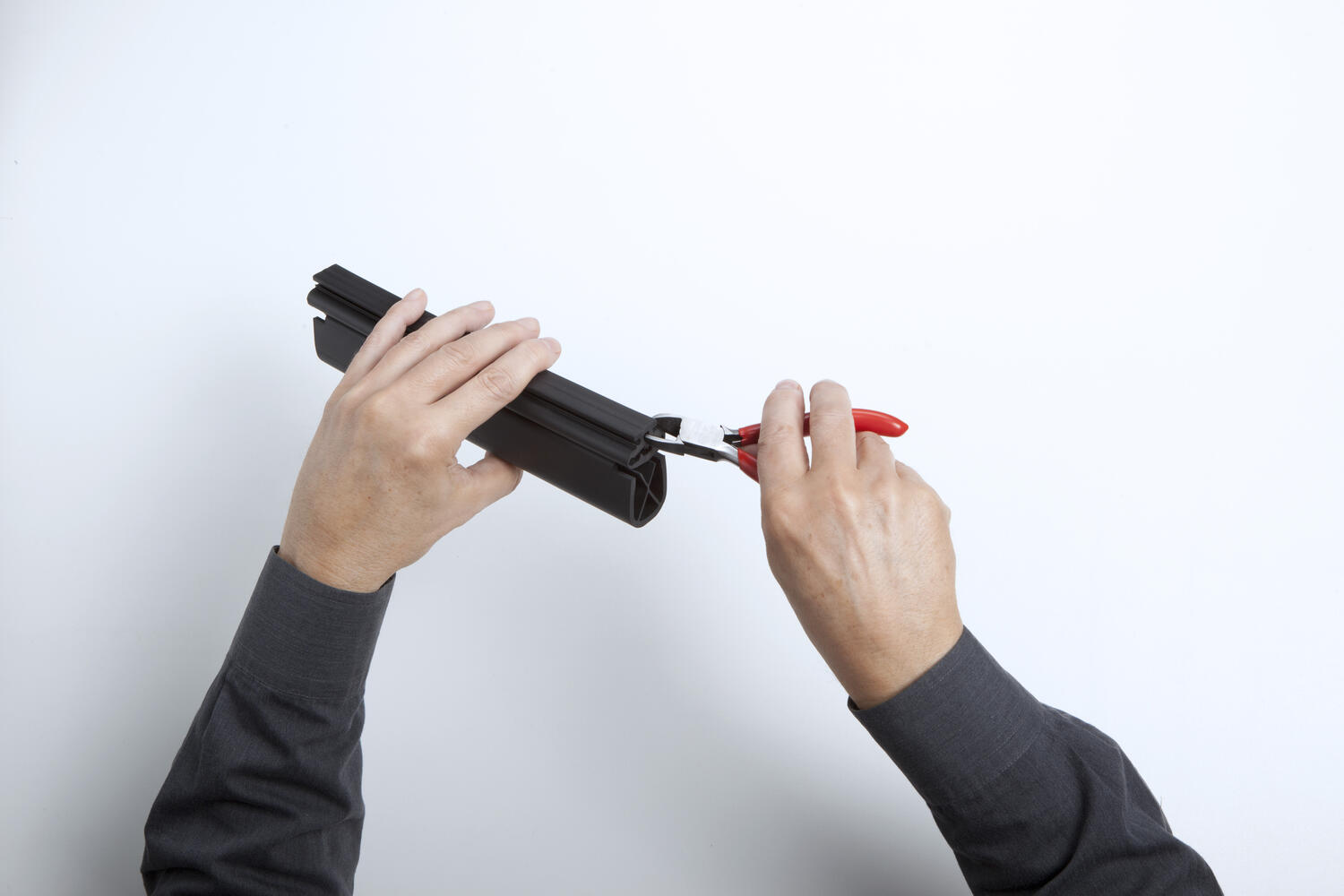

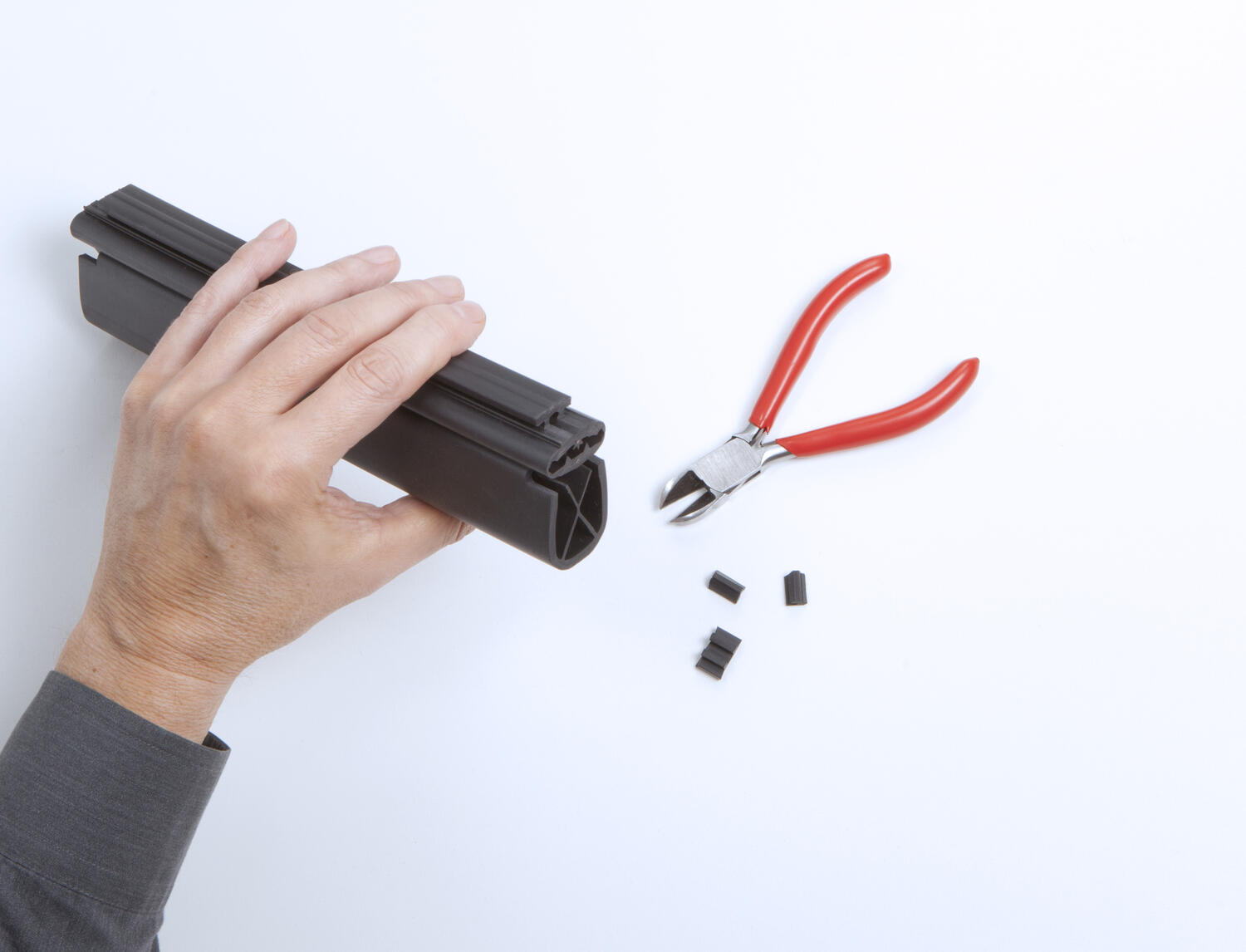

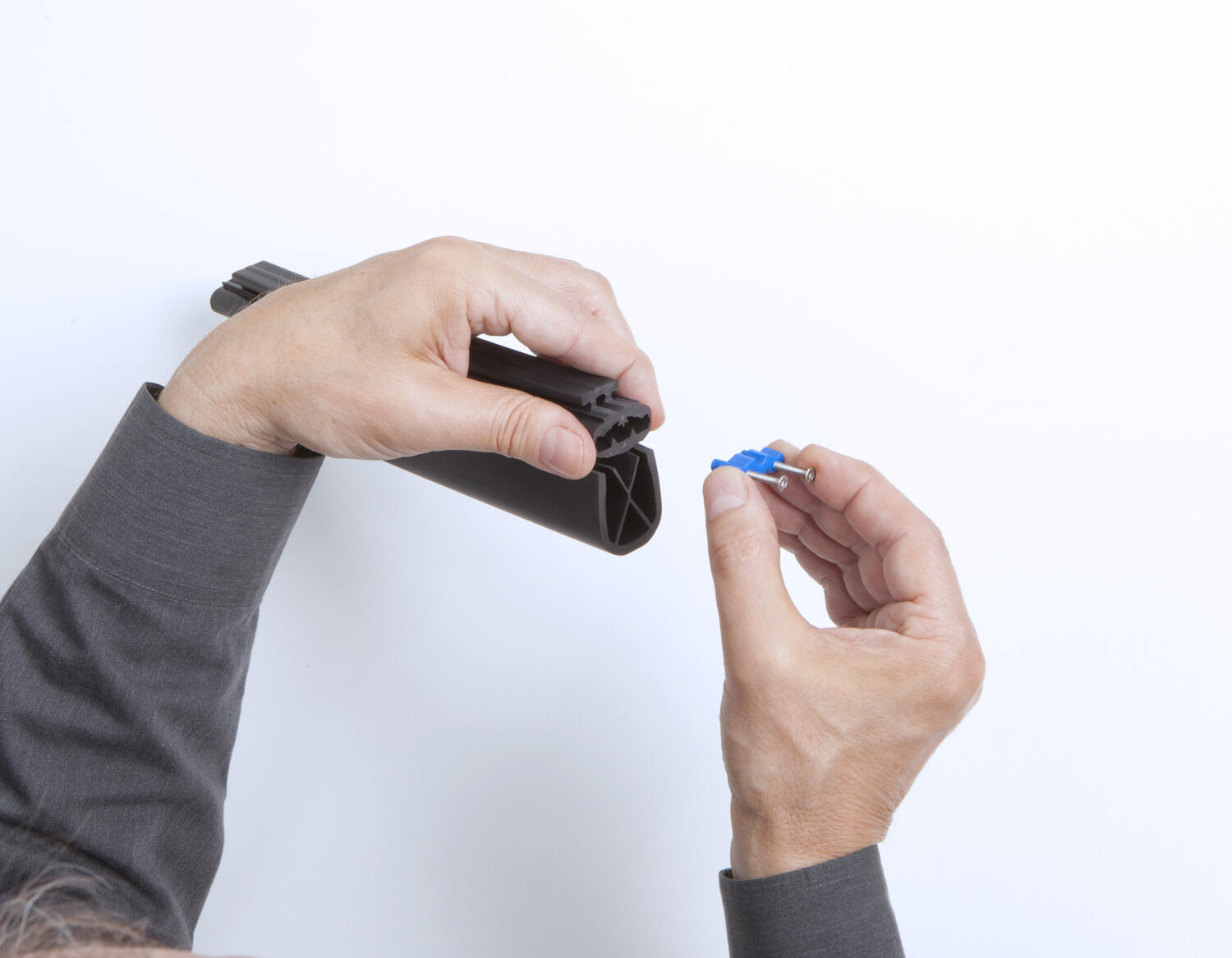

4. Nacisnąć listwę i umieścić w niej niebieski element montażowy. Delikatnie wcisnąć element montażowy 7 mm wgłąb profilu. | 5. Przygotowanie zatyczki z kablem. Delikatnie rozgiąć igiełki w zatyczce (1-2 mm względem siebie), aby można było je swobodnie wsunąć pomiędzy zatopione przewody miedziane w listwie. |
| |
|
|

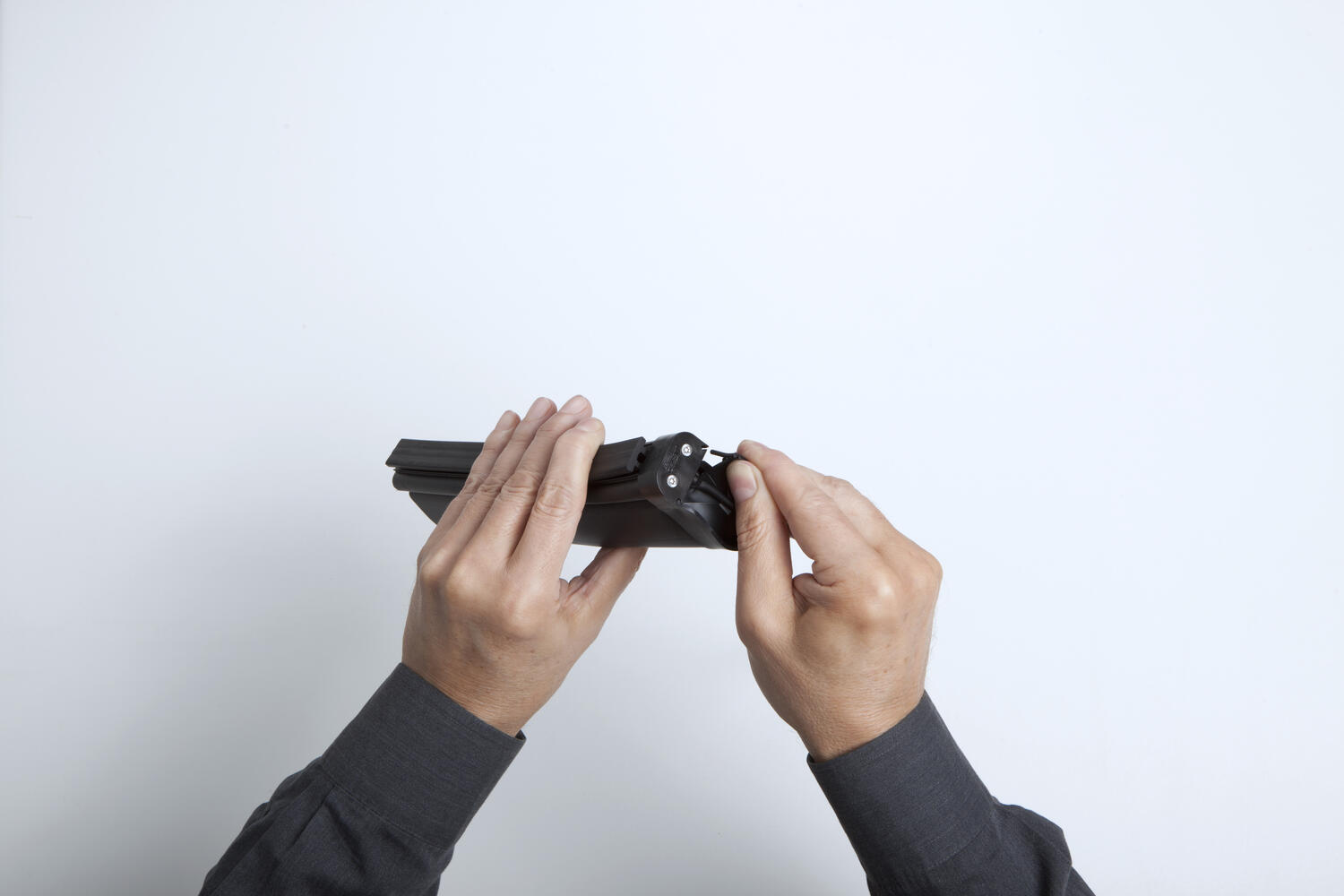

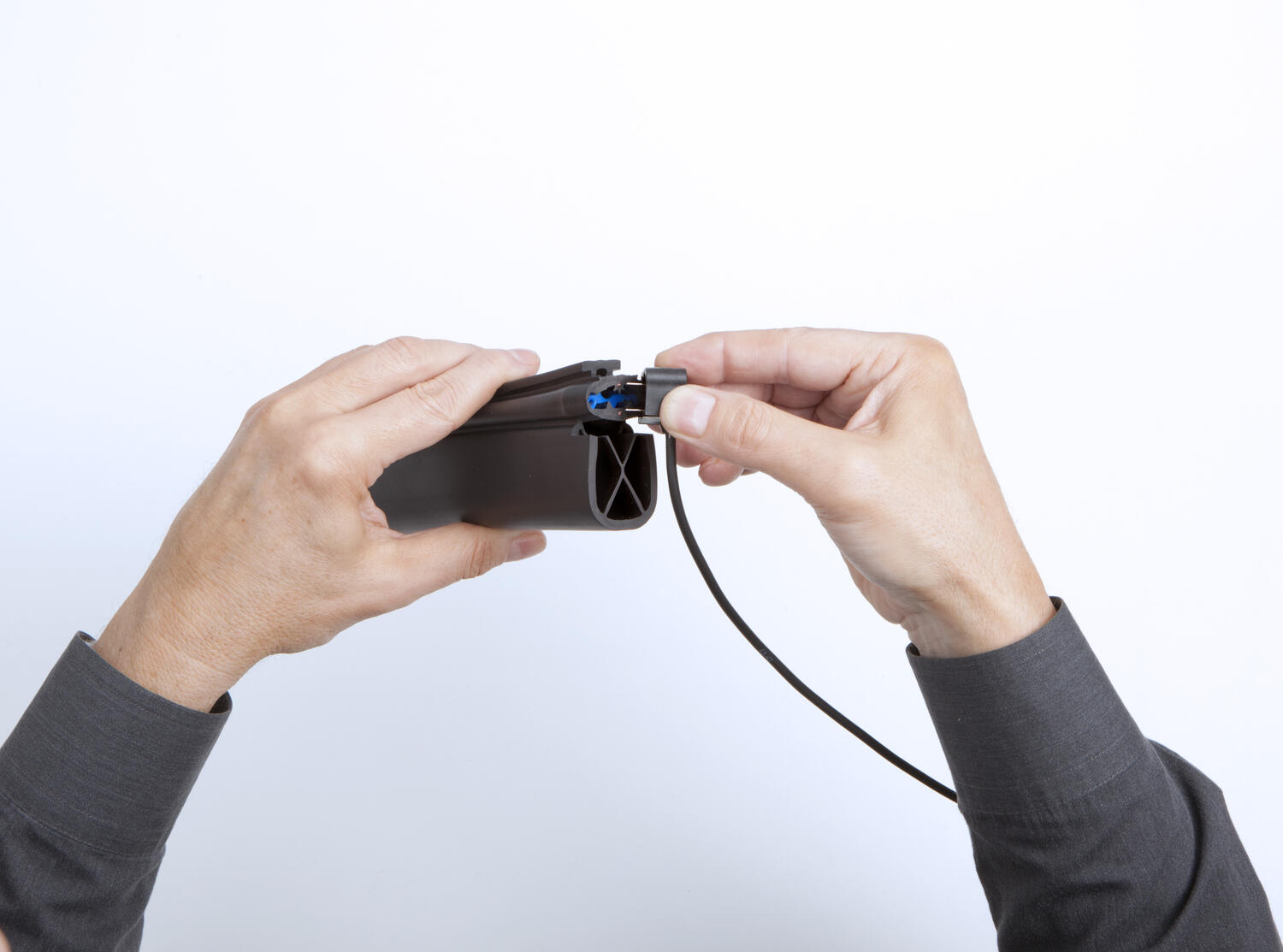

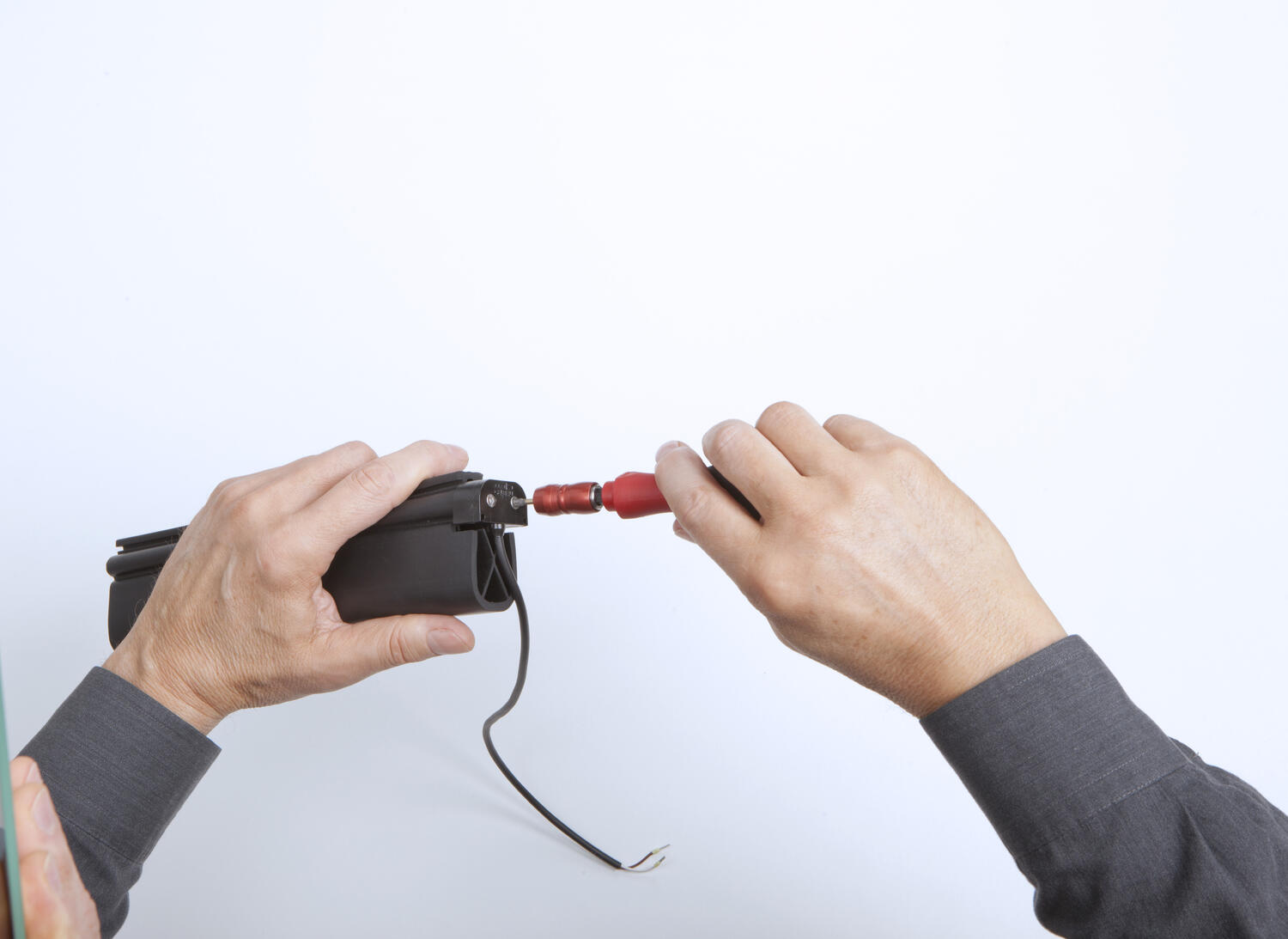

6. Dopasowanie zatyczki z kablem. Włożyć zatyczkę w listwę tak, aby igiełki miały kontakt z przewodami miedzianymi. W trakcie wykonywania tej czynności lekko ściskać czoło profilu. Wcisnąć zatyczkę na listwę tak, aby jej profil przylegał całkowicie do listwy. | 7. |
|
|

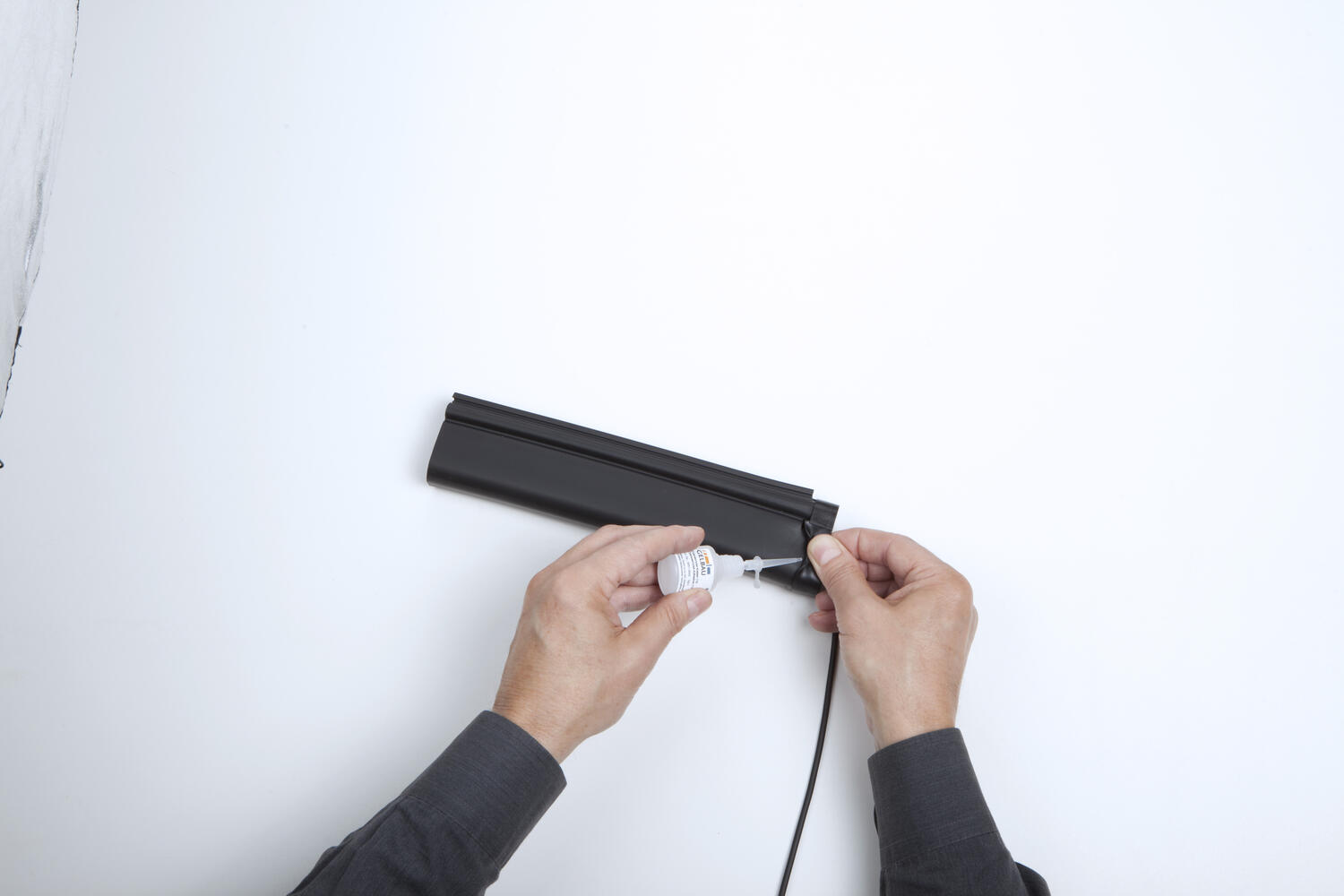

8. Wcisnąć zatyczkę uszczelniającą (w celu uszczelnienia listwy kompensacyjnej) w rowki w zatyczce z kablem tym samym zamykając profil. | 9. Podwinąć zatyczkę uszczelniającą i nałożyć na nią cienką warstwę kleju. Przytrzymać uszczelkę przez około 10 sek., aby stworzyć szczelną izolację. |
|
|
|
|

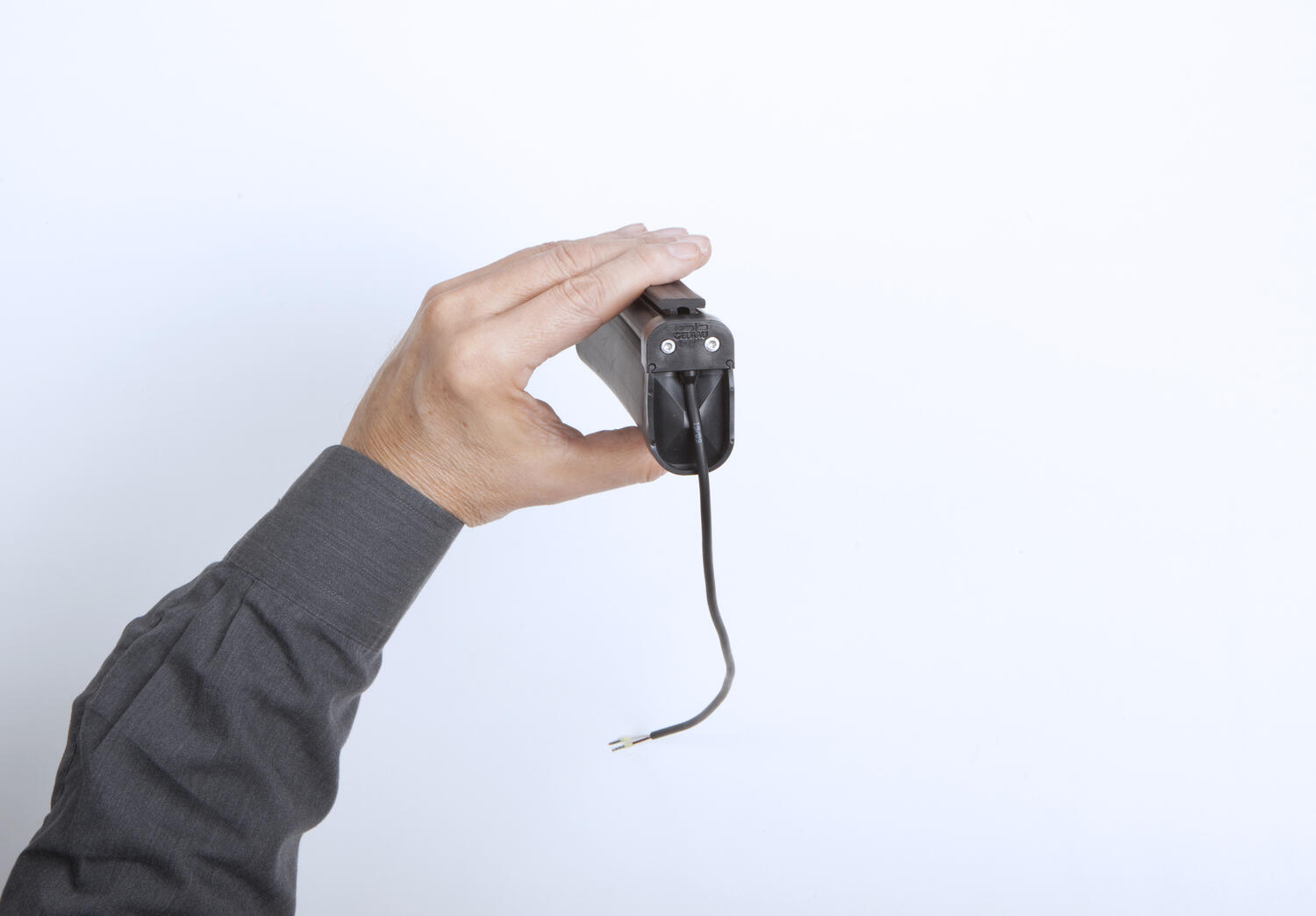

10. W celu przeprowadzenia montażu z drugiej strony listwy, powtórzyć kroki od 2 do 9. |
|
- Kąt reakcji 180 stopni
- Czułość 7,5mm
- Łatwy montaż
- IP69K
- -20 °C do +55 °C
Wybrany wariant produktu
Wybrany wariant produktu
Specyfikacja techniczna
| Dopuszczenia | CE, TÜV NORD |
|---|---|
| Maks. długość listwy podłączona do przekaźnika | 100 m |
| Maks. ilość listew przyciskowych podłączonych do przekaźnika | 10 szt |
| Materiał | EPDM |
| Max. temperatura pracy | 50 °C |
| Min. temperatura pracy | -10 °C |
| Stopień ochrony IP | IP66, IP67, IP69K |
| Wysokość | 33 mm |
| Zgodność z | EMC, LVD, MD |
Opis produktu
Optima to nowa generacja listew przyciskowych mających na celu uproszczenie instalacji listw bezpieczeństwa.
W celu uzyskania optymalnej czułości, kąt reakcji listew Optima został wydłużony do pełnych 180° i w połączeniu z powierzchniami styku znajdującymi się w podstawie, Optima reaguje niezwykle szybko, nacisk zaledwie 7,5 mm lub 14 mm przy prędkości 200 mm / s.
Wtopiony przewód miedziany w dwóch oddzielnych warstwach gumy przewodzącej, tworzy wspólnie z opornikiem obwód zamknięty. Gdy oddzielone od siebie warstwy zostaną ściśnięte, następuje zwarcie wykryte przez moduł sterujący, który w konsekwencji otwiera swoje wyjścia bezpieczeństwa. W podobny sposób reaguje moduł sterujący przy przerwie w obwodzie.
Kilka listw przyciskowych może być łatwo połączonych szeregowo i możliwe jest podłączenie do 100 m listw bezpieczeństwa do jednego kontrolera.
Listwa dostępna jest w kilku rozmiarach, aby lepiej dopasować do różnch rodzajów bram i drzwi.
Właściwości chemiczne | ||
Ciecz | Odporność: | |
| EPDM | Nitryl |
Woda | Bardzo dobra | Bardzo dobra |
Kwasy (rozwodnione) | Słaba | Dobra |
Rozpuszczalniki | Słaba | Dobra |
Oleje | Słaba | Dobra |
Benzyna | Słaba | Dobra |
Ozon | Bardzo dobra | Słaba |
Downolad
Instrukcje
| ||
Opis | Format pliku |
|
Katalog Optima | ||
Broszura | ||
Instrukcja montażu | ||
Wymiary
Listwa 3100.4026 |
| Listwa 3100.4026D |
|
| |
Listwa 3100.4043 |
| Listwa 3100.4043D |
|
| |
Listwa 3100.4053 |
|
|
|
Montaż
|
|
1. Całkowita długość listwy przyciskowej minus 14 mm na zatyczki boczne (po 7 mm na każdą). | 2. |
|
|
|
|
3.
| |
| |
|
|
4. Nacisnąć listwę i umieścić w niej niebieski element montażowy. Delikatnie wcisnąć element montażowy 7 mm wgłąb profilu. | 5. Przygotowanie zatyczki z kablem. Delikatnie rozgiąć igiełki w zatyczce (1-2 mm względem siebie), aby można było je swobodnie wsunąć pomiędzy zatopione przewody miedziane w listwie. |
| |
|
|
6. Dopasowanie zatyczki z kablem. Włożyć zatyczkę w listwę tak, aby igiełki miały kontakt z przewodami miedzianymi. W trakcie wykonywania tej czynności lekko ściskać czoło profilu. Wcisnąć zatyczkę na listwę tak, aby jej profil przylegał całkowicie do listwy. | 7. |
|
|
8. Wcisnąć zatyczkę uszczelniającą (w celu uszczelnienia listwy kompensacyjnej) w rowki w zatyczce z kablem tym samym zamykając profil. | 9. Podwinąć zatyczkę uszczelniającą i nałożyć na nią cienką warstwę kleju. Przytrzymać uszczelkę przez około 10 sek., aby stworzyć szczelną izolację. |
|
|
|
|
10. W celu przeprowadzenia montażu z drugiej strony listwy, powtórzyć kroki od 2 do 9. |
|
