ALLEN-BRADLEY

ALLEN-BRADLEY

Moduły rozszerzeń GSR EM/EMD

  • 4 NO wyjścia bezpieczne
  • Opóźnienie czasowe do 300 s
  • 1 PNP wyjście sygnałowe
  • Jednoprzewodowe połączenie SWS

Opis produktu

Jednostka rozszerzająca jest dodawana do systemu poprzez połączenie jednoprzewodowe SWS z przekaźnikiem bezpieczeństwa. Jednostka ta ma zarówno osobne wejście jak i wyjście do podłączenia dodatkowych modułów lub do innych przekaźników GSR. Oznacza to, że żadne wyjścia bezpieczne przekaźnika nie są zajmowane. Każda jednostka rozszerzająca dostarcza 4 NO wyjścia bezpieczne i jedno PNP sygnałowe.



Proste rozszerzenie o dodatkowe wyjścia
bezpieczne poprzez jednoprzewodowe
łącze bezpieczeństwa bez konieczności
używania wyjść bezpiecznych z modułu
bazowego.

Każdy dodatkowy moduł rozszerzający
daje dodatkowo 4 wyjścia bezpieczne
NO zwłoczne lub bezzwłoczne.


Właściwości techniczne

W zależności od wymagań bezpieczeństwa

· Zestyki z wymuszonym prowadzeniem

· Zdublowane zestyki wyjściowe

· Redundacja wewnętrzna/zewnętrzna



Zalety dla użytkownika

· Najwyższy poziom bezpieczeństwa

· 4 NO wyjścia bezpieczne i 1 PNP wyjście sygnałowe

· Maks. obciążenie 2 A (DC-13)

· Mogą być podłączane do wszystkich przekaźników MSR

· Małe wymiary

· Zaciski wyjmowane

· Międzynarodowe atesty

· Wskazywanie statusu za pomocą LED



Używany

· W celu dostarczenia dodatkowych wyjść bezzwłocznych lub zwłocznych



Wskazywanie statusu

PWR/DEFECT

Green colormark

Status i diagnostyka

LOGIC IN

Green colormark

Status wejścia SWS

OUT

Green colormark

Status Wyjść



Warianty produktu

Moja lista Artykuły Cena MTTFd Wskazywanie statusu
spinner symbol
190 year 3 x LED
spinner symbol
165 year 4 x LED

Wybrany wariant produktu

440R-EM4R2
Jednostka rozszerzająca EM 24V DC 4NO

spinner symbol

Specyfikacja techniczna

Bezpiecznik wyjść 6 A
Czas wyłączania 15 ms
Czas załączenia 100 ms
Dopuszczenia CE, cULus, TÜV
Maks. napięcie styku 250 V AC/24 V DC
Maks. prąd zestyku AC-15, 1,5 A, DC-13, 2 A
Min. napięcie zestyku 10 V
Min. prąd zestyku 10 mA
Montaż Szyna DIN
MTTFd 190 year
Napięcie zasilania 24 V DC
Normy EN60204-1
PL e enl. EN ISO 13849-1
Pobór mocy 3,5 W
Reset Automatyczny, Manualny
SIL 3 enl. EN IEC 62061
Stopień ochrony: obudowa IP40
Stopień ochrony: zaciski IP20
Tolerancja -15 % +10 %
Trwałość mechaniczna 2x106
Wskazywanie statusu 3 x LED
Wyjścia bezpieczne 4 NO
Wyjścia sygnałowe 1 PNP
Zakres temperatur do 55 °C
Zakres temperatur od -5 °C
Zgodność z EMC, LVD, MD

Wymiary i połączenia

Rysunki techniczne

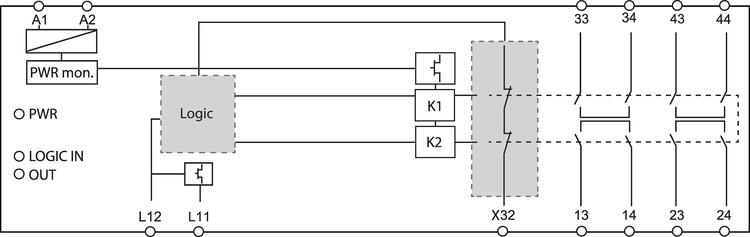

  • A1&A2 = Zasilanie<br />X32 = Wyjście sygnałowe PNP<br />L12 = Wejście bezpieczne SWS<br />L11 = Wyjście bezpieczne SWS <br />13&14 = Wyjście bezpieczne 1<br />23&24 = Wyjście bezpieczne 2<br />33&34 = Wyjście bezpieczne 3<br />43&44 = Wyjście bezpieczne 4

    A1&A2 = Zasilanie
    X32 = Wyjście sygnałowe PNP
    L12 = Wejście bezpieczne SWS
    L11 = Wyjście bezpieczne SWS
    13&14 = Wyjście bezpieczne 1
    23&24 = Wyjście bezpieczne 2
    33&34 = Wyjście bezpieczne 3
    43&44 = Wyjście bezpieczne 4

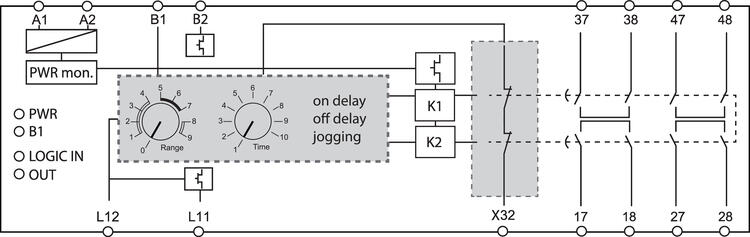

  • A1&A2 = Zasilanie<br />X32 = Wyjście sygnałowe PNP<br />L12 = Wejście bezpieczne SWS<br />L11 = Wyjście bezpieczne SWS <br />17&18 = Wyjście bezpieczne 1<br />27&28 = Wyjście bezpieczne 2<br />37&38 = Wyjście bezpieczne 3<br />47&48 = Wyjście bezpieczne 4<br />B1 = Konfiguracja dla funkcji

    A1&A2 = Zasilanie
    X32 = Wyjście sygnałowe PNP
    L12 = Wejście bezpieczne SWS
    L11 = Wyjście bezpieczne SWS
    17&18 = Wyjście bezpieczne 1
    27&28 = Wyjście bezpieczne 2
    37&38 = Wyjście bezpieczne 3
    47&48 = Wyjście bezpieczne 4
    B1 = Konfiguracja dla funkcji "jog"

  • Połączenie GSR CI z jednostką rozszerzającą GSR EMD

    Połączenie GSR CI z jednostką rozszerzającą GSR EMD

  • Połączenie GSR CI z dwiema jednostkami rozszerzającymi GSR EM i jedną GSR EMD

    Połączenie GSR CI z dwiema jednostkami rozszerzającymi GSR EM i jedną GSR EMD

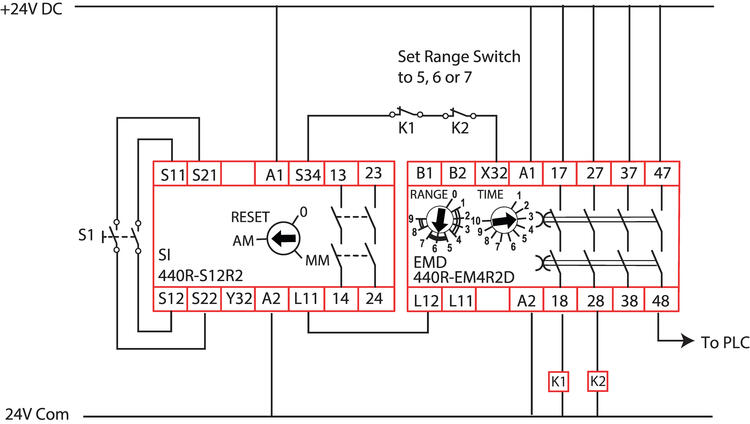

  • Konfiguracja ON-Delay, styczniki zostają aktywowane po upływie ustawionego czasu i wcześniejszym naciśnięciu S1.

    Konfiguracja ON-Delay, styczniki zostają aktywowane po upływie ustawionego czasu i wcześniejszym naciśnięciu S1.

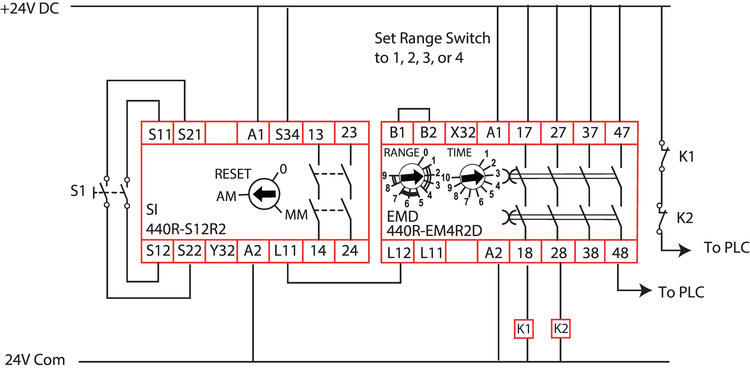

  • Konfiguracja OFF-Delay, styczniki zostają dezaktywowane po upływie ustawionego czasu i wcześniejszym zwolnieniu S1.

    Konfiguracja OFF-Delay, styczniki zostają dezaktywowane po upływie ustawionego czasu i wcześniejszym zwolnieniu S1.

  • Funkcja Jog

    Funkcja Jog
