ALLEN-BRADLEY
Moduły rozszerzeń GSR EM/EMD
Jednostka rozszerzająca jest dodawana do systemu poprzez połączenie jednoprzewodowe SWS z przekaźnikiem bezpieczeństwa. Jednostka ta ma zarówno osobne wejście jak i wyjście do podłączenia dodatkowych modułów lub do innych przekaźników GSR. Oznacza to, że żadne wyjścia bezpieczne przekaźnika nie są zajmowane. Każda jednostka rozszerzająca dostarcza 4 NO wyjścia bezpieczne i jedno PNP sygnałowe.
|
Proste rozszerzenie o dodatkowe wyjścia |
Właściwości techniczne
W zależności od wymagań bezpieczeństwa | ||
· Zestyki z wymuszonym prowadzeniem | ||
· Zdublowane zestyki wyjściowe | ||
· Redundacja wewnętrzna/zewnętrzna | ||
| ||
Zalety dla użytkownika | ||
· Najwyższy poziom bezpieczeństwa | ||
· 4 NO wyjścia bezpieczne i 1 PNP wyjście sygnałowe | ||
· Maks. obciążenie 2 A (DC-13) | ||
· Mogą być podłączane do wszystkich przekaźników MSR | ||
· Małe wymiary | ||
· Zaciski wyjmowane | ||
· Międzynarodowe atesty | ||
· Wskazywanie statusu za pomocą LED | ||
| ||
Używany | ||
· W celu dostarczenia dodatkowych wyjść bezzwłocznych lub zwłocznych | ||
| ||
Wskazywanie statusu | ||
PWR/DEFECT |
| Status i diagnostyka |
LOGIC IN |
| Status wejścia SWS |
OUT |
| Status Wyjść |
- 4 NO wyjścia bezpieczne
- Opóźnienie czasowe do 300 s
- 1 PNP wyjście sygnałowe
- Jednoprzewodowe połączenie SWS
Wybrany wariant produktu
Wybrany wariant produktu
Specyfikacja techniczna
| Bezpiecznik wyjść | 6 A |
|---|---|
| Czas wyłączania | 15 ms |
| Czas załączenia | 100 ms |
| Dopuszczenia | CE, cULus, TÜV |
| Maks. napięcie styku | 250 V AC/24 V DC |
| Maks. prąd zestyku | AC-15, 1,5 A, DC-13, 2 A |
| Max. temperatura pracy | 55 °C |
| Min. napięcie zestyku | 10 V |
| Min. prąd zestyku | 10 mA |
| Min. temperatura pracy | -5 °C |
| Montaż | Szyna DIN |
| MTTFd | 190 year |
| Napięcie zasilania | 24 V DC |
| Normy | EN60204-1 |
| PL | e enl. EN ISO 13849-1 |
|---|---|
| Pobór mocy | 3,5 W |
| Reset | Automatyczny, Manualny |
| SIL | 3 enl. EN IEC 62061 |
| Stopień ochrony: obudowa | IP40 |
| Stopień ochrony: zaciski | IP20 |
| Tolerancja | -15 % +10 % |
| Trwałość mechaniczna | 2x106 |
| Wskazywanie statusu | 3 x LED |
| Wyjścia bezpieczne | 4 NO |
| Wyjścia sygnałowe | 1 PNP |
| Zgodność z | EMC, LVD, MD |

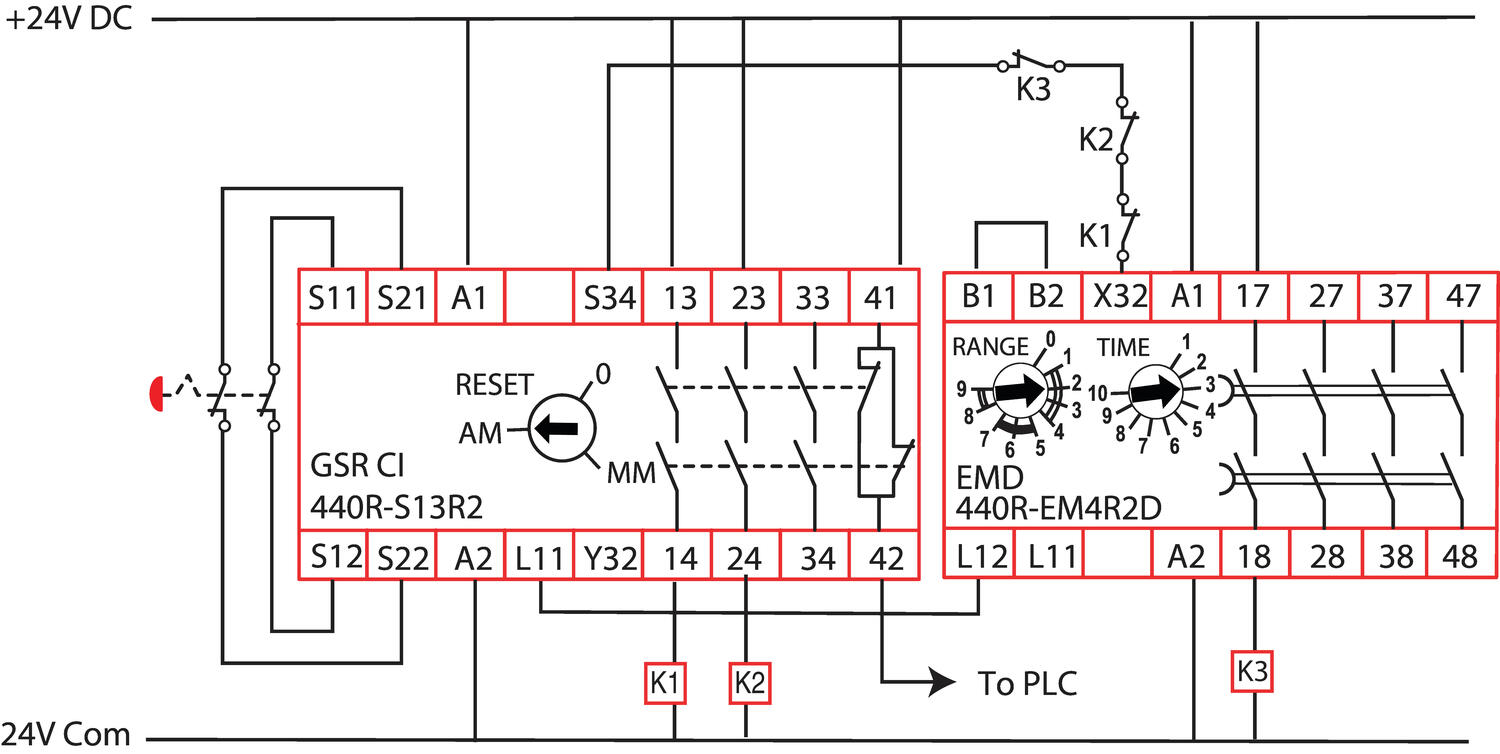

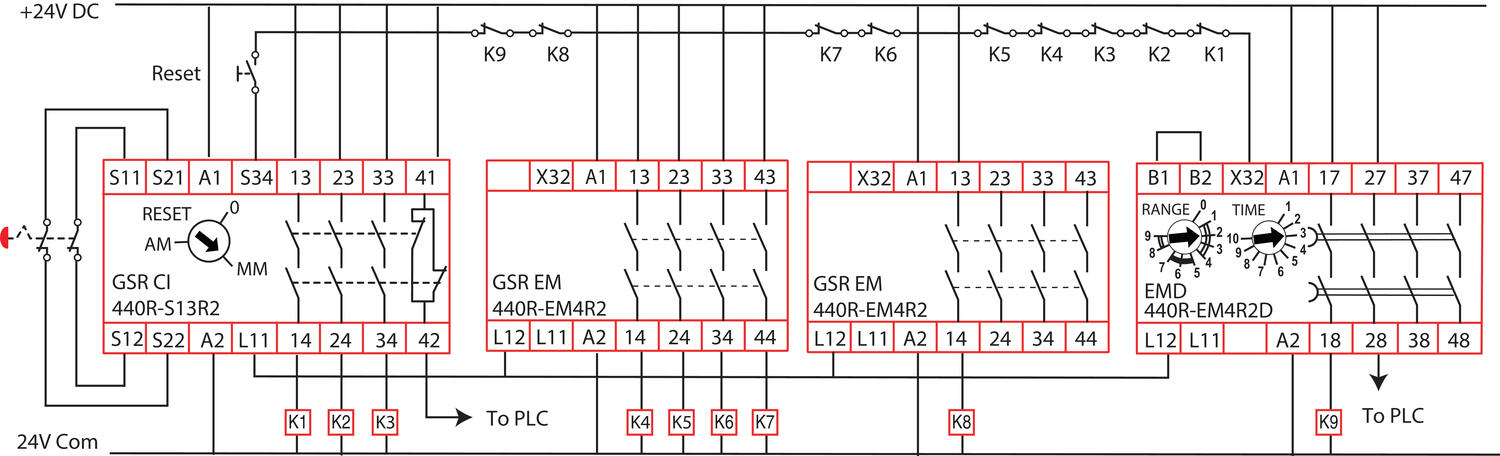

Wymiary i połączenia
Powiększ
A1&A2 = Zasilanie
X32 = Wyjscie sygnalowe PNP
L12 = Wejscie bezpieczne SWS
L11 = Wyjscie bezpieczne SWS
13&14 = Wyjscie bezpieczne 1
23&24 = Wyjscie bezpieczne 2
33&34 = Wyjscie bezpieczne 3
43&44 = Wyjscie bezpieczne 4
Powiększ
A1&A2 = Zasilanie
X32 = Wyjscie sygnalowe PNP
L12 = Wejscie bezpieczne SWS
L11 = Wyjscie bezpieczne SWS
17&18 = Wyjscie bezpieczne 1
27&28 = Wyjscie bezpieczne 2
37&38 = Wyjscie bezpieczne 3
47&48 = Wyjscie bezpieczne 4
B1 = Konfiguracja dla funkcji "jog"
Powiększ
Konfiguracja ON-Delay, styczniki zostaja aktywowane po uplywie ustawionego czasu i wczesniejszym nacisnieciu S1.
Powiększ
Konfiguracja OFF-Delay, styczniki zostaja dezaktywowane po uplywie ustawionego czasu i wczesniejszym zwolnieniu S1.
