ALLEN-BRADLEY
Przekaźniki bezpieczeństwa GSR mogą zastąpić dwa tradycyjne przekaźniki bezpieczeństwa dzięki temu, że posiadają dwa wejścia 2-kanałowe bezpieczeństwa w przeciwieństwie do tradycyjnych przekaźników bezpieczeństwa z jednym wejściem. Te dwa wejścia mogą być skonfigurowane za pomocą przełącznika obrotowego, który znajduje na panelu przednim przekaźnika. Logika „AND”, „OR” i funkcja resetu jest wybierana za pomocą właśnie tego przełącznika. Ponadto GSR ma zaaprobowaną koncepcję połączenia jednoprzewodowego do rozszerzania i kaskadowania funkcji bezpieczeństwa.
|
|
|
Wiele różnych rodzajów urządzeń | Przekaźnik SI nadzoruje globalny stop | Proste rozszerzenie o dodatkowe wyjścia |
Właściwości techniczne
W zależności od wymagań bezpieczeństwa | ||
• Zestyki z wymuszonym prowadzeniem | ||
• Zdublowane zestyki wyjściowe | ||
• Redundacja wewnętrzna/zewnętrzna | ||
• Nadzorowane kasowanie | ||
| ||
Zalety dla użytkownika | ||
• Najwyższy poziom bezpieczeństwa | ||
• 2 N.O. wyjścia bezpieczne i 1 PNP wyjście sygnałowe | ||
• Maks. obciążenie 2 A | ||
• Nadzorowanie styczników zewnętrznych | ||
• Małe wymiary | ||
• Zaciski wyjmowane | ||
• Międzynarodowe atesty | ||
• Wskazywanie statusu za pomocą LED | ||
| ||
Wskazywanie statusu | ||
PWR/Fault |
| Status i diagnostyka |
IN |
| Status Wejścia ok |
Out |
| Status Wyjść |
| ||
Używany z | ||
• Stop awaryjny | ||
• Wyłączniki drzwiowe | ||
• Wyłączniki bezkontaktowe | ||
• Kurtyny świetlne bezpieczeństwa | ||
• 3-pozycyjne urządzenie akceptujące | ||
• Wyłączniki nożne | ||
• Maty bezpieczeństwa | ||
Moduł bezpieczeństwa GSR SI 24VDC 2NO + 1PNP
Nr produktu:
| Czas wyłączania | 35 ms |
|---|---|
| Czas załączenia | 100 ms |
| Dopuszczenia | CE, cULus, TÜV |
| Maks. napięcie styku | 250 V AC/24 V DC |
| Maks. prąd zestyku | AC-15, 1,5 A, DC-13, 2 A |
| Min. napięcie zestyku | 10 V |
| Min. prąd zestyku | 10 mA |
| Montaż | Szyna DIN |
| MTTFd | 262 year |
| Napięcie zasilania | 24 V DC |
| Normy | EN60204-1 |
| PL | e enl. EN ISO 13849-1 |
| Pobór mocy | 2,5 W |
|---|---|
| SIL | 3 enl. EN IEC 62061 |
| Stopień ochrony: obudowa | IP40 |
| Stopień ochrony: zaciski | IP20 |
| Tolerancja | -15 % +10 % |
| Wskazywanie statusu | 3 x LED |
| Wyjścia bezpieczne | 2 NO |
| Wyjścia sygnałowe | 1 PNP |
| Zakres temperatur do | 55 °C |
| Zakres temperatur od | -5 °C |
| Zgodność z | EMC, LVD, MD |
Powiększ

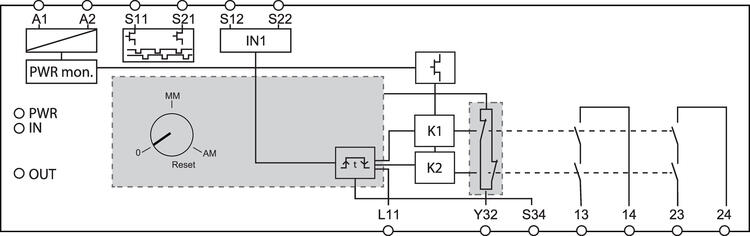

A1 & A2 = Zasilanie
S12 & S22 = Wejscie bezpieczne 1
S11 & S21 = Wyjscie testu dla wejsc bezpiecznych
S34 =Reset
Y32 = Wyjscie sygnalowe PNP
L11 = Wyjscie bezpieczne SWS
13 - 14 = Wyjscie bezpieczne 1
23 - 24 = Wyjscie bezpieczne 2
Powiększ
1. Podlaczenie dwukanalowe. Nadzorowanie krzyzowe. Max PLe
2. Podlaczenie dwukanalowe, bez nadzorowania krzyzowego. (Aplikacje z Matami). Max PLd
3. Sygnal 24 V DC, statyczny lub OSSD. (Kurtyna swietlna bezpieczenstwa / Sensaguard). Max PLe
4. Podlaczenie jednokanalowe. Max PLb
5. Podlaczenie dwukanalowe z tego samego zródla. Max PLd.
Powiększ

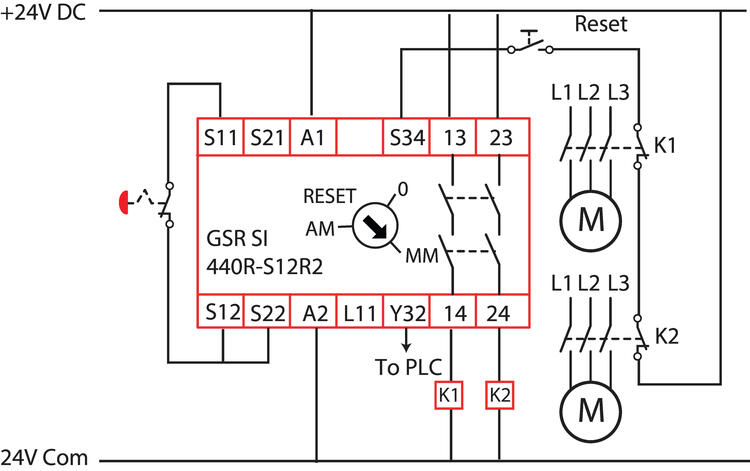

Jednokanalowe polaczenie wylacznika awaryjnego.
Nadzorowane kasownie reczne.
Nadzorowanie styczników zewnetrznych.
Powiększ

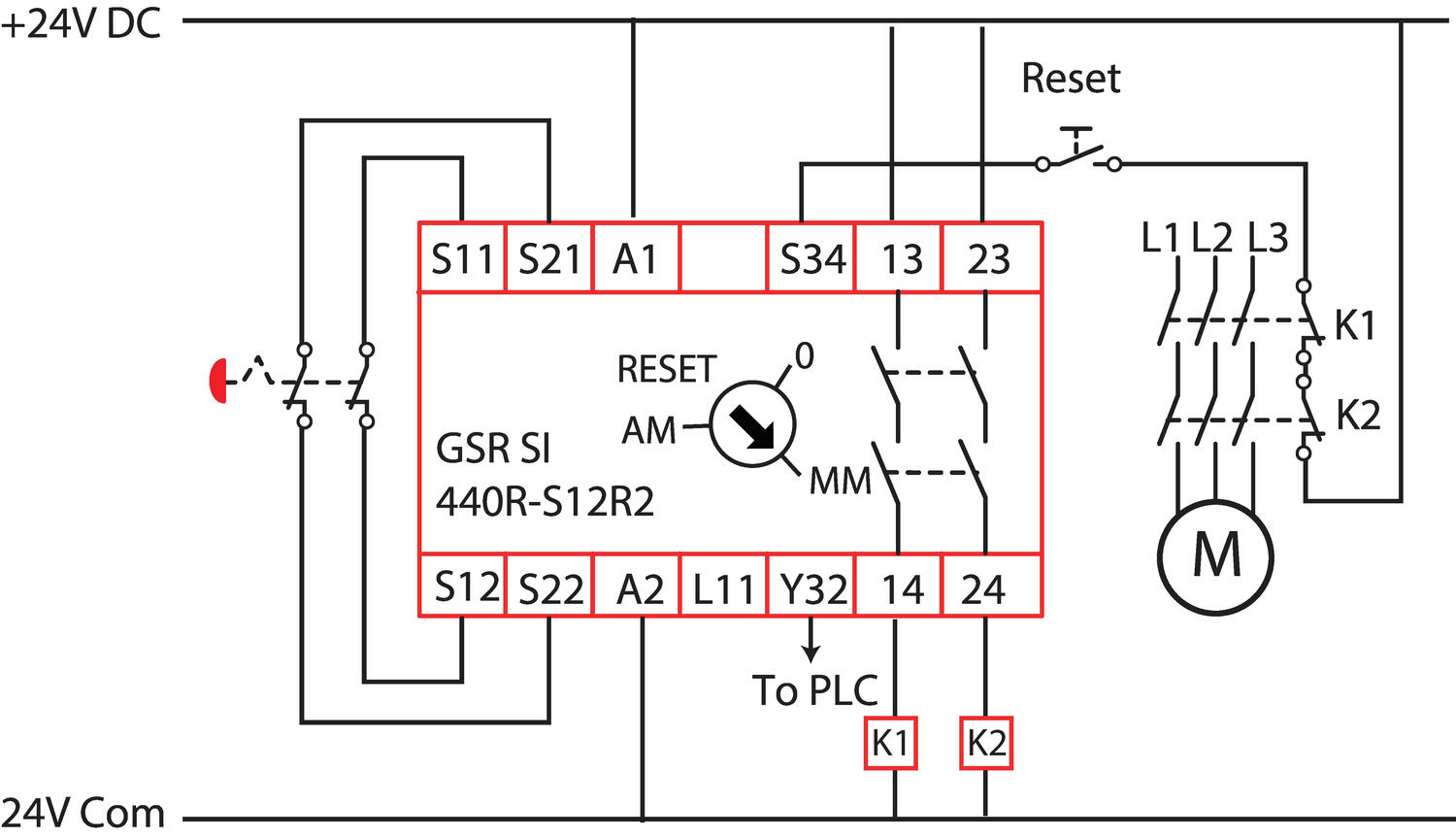

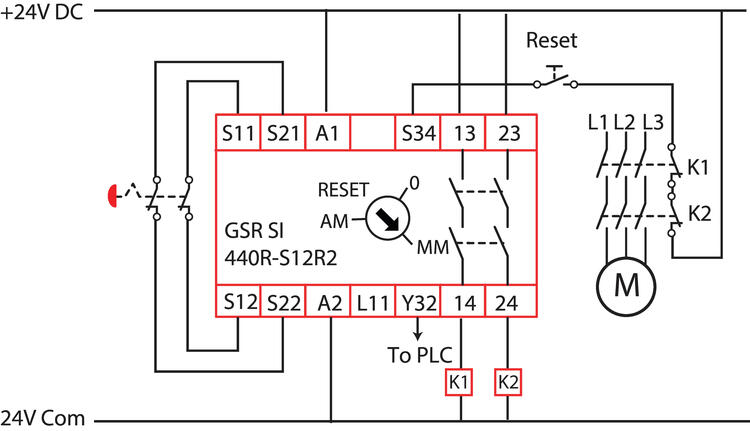

Dwukanalowe polaczenie wylacznika awaryjnego.
Nadzorowane kasownie reczne.
Nadzorowanie styczników zewnetrznych.
Powiększ

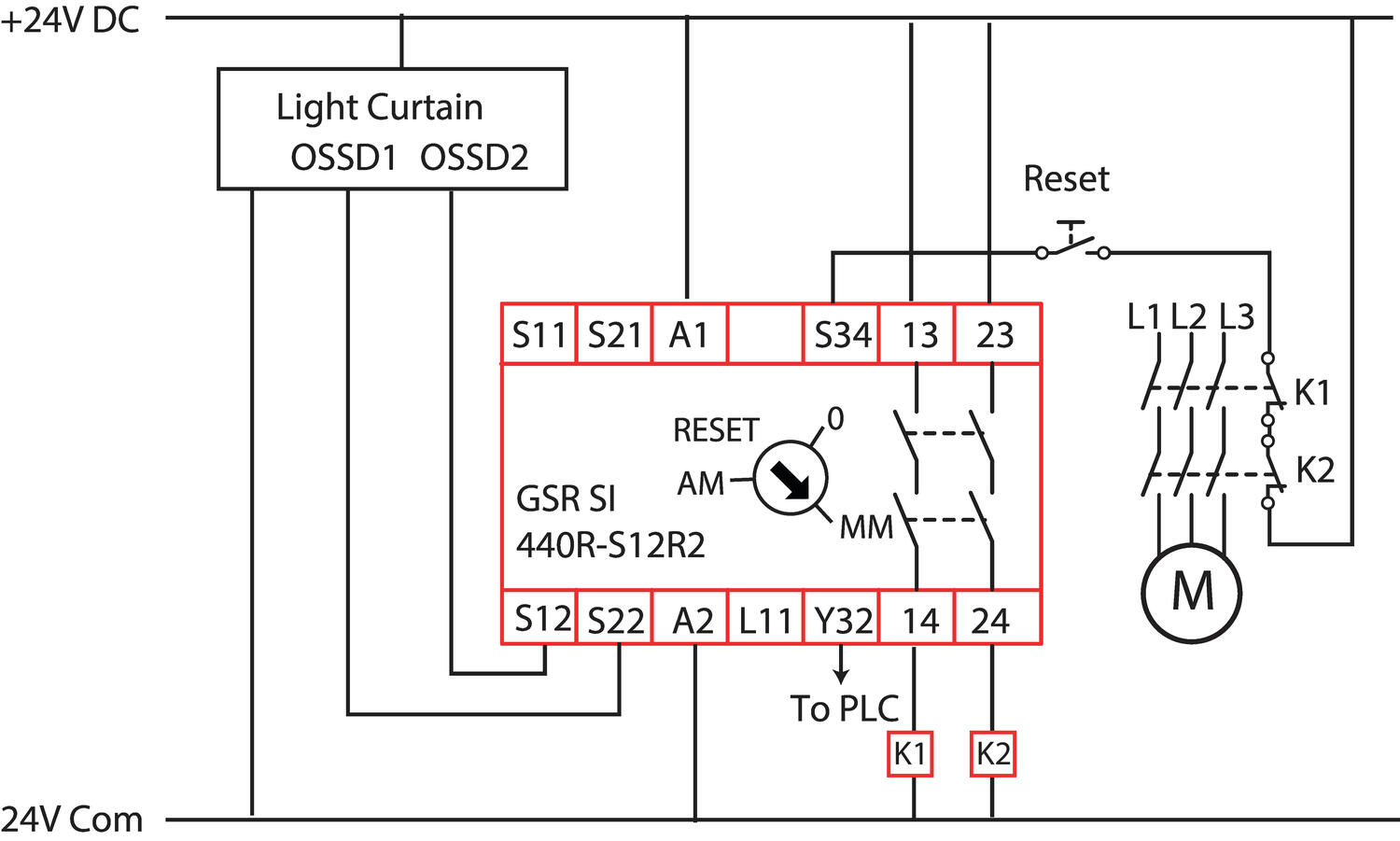

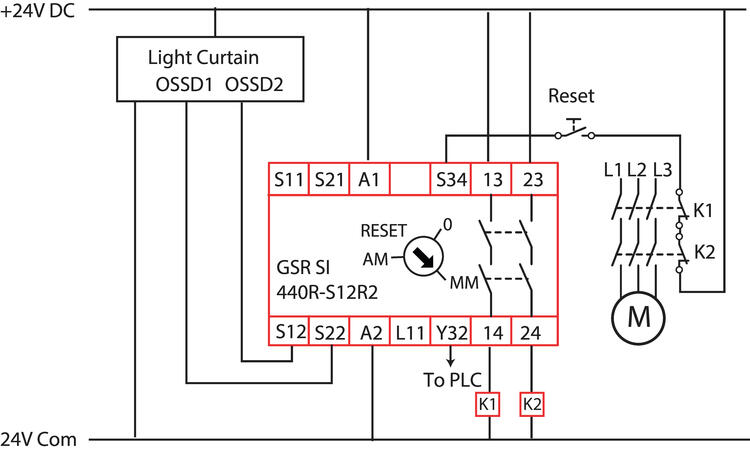

Dwukanalowe polaczenie kurtyny swietlnej.
Nadzorowane kasowanie reczne.
Nadzorowanie styczników zewnetrznych.
Powiększ
Konfiguracja ON-Delay, styczniki zostaja aktywowane po uplywie ustawionego czasu i wczesniejszym nacisnieciu S1.
Powiększ
Konfiguracja OFF-Delay, styczniki zostaja dezaktywowane po uplywie ustawionego czasu i wczesniejszym zwolnieniu S1.
Powiększ
Automatyczne kasowanie - mostek A1 - S34.
Nadzorowane kasowanie reczne - przycisk chwilowy
jest podlacznony pomiedzy A1 i S34
razem z monitorowaniem styczników zewnetrznych K1 i K2
Powiększ
AM = (Automatyczny/Reczny) Automatyczne/Reczne kasowanie.
MM = (Reczny nadzorowany) Nadzorowane kasowanie reczne.
Procedura uczenia urzadzenia
1.
Odlacz zasilanie i ustaw przelacznik obrotowy w pozycji 0.
Wlacz zasilanie, dioda "PWR" miga na czerwono.
2.
Ustaw wymagana konfiguracje za pomoca przelacznika obrotowego -
dioda IN 1 miga.
3.
Wylacz i wlacz zasilanie.
