ALLEN-BRADLEY
Przekaźnik bezpieczeństwa CR30

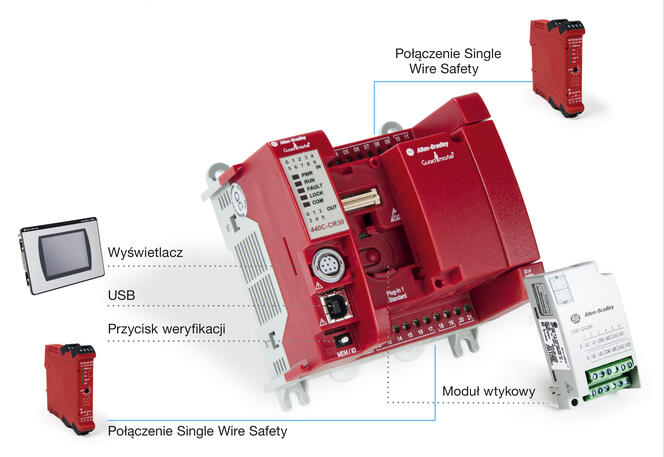

Rodzina przekaźników GSR Allen-Bradley Guardmaster została powiększona o kolejny moduł – CR30. Jest to ekonomiczny i łatwy w użyciu konfigurowalny przekaźnik bezpieczeństwa, idealny do zastosowań wymagających od 4 do 10 obwodów bezpieczeństwa i kontroli do 5 stref.
Do konfigurowania tego przekaźnika 440C-CR30 używa się darmowego oprogramowania Connected Components Workbench. Jest to takie samo środowisko programowania, jakie stosuje się m.in. do programowania falowników PowerFlex.
Graficzny interfejs użytkownika oraz możliwość programowania typu przeciągnij -i-upuść w oprogramowaniu CCW pomaga użytkownikom w prostym procesie wyboru certyfikowanych bloków funkcyjnych bezpieczeństwa dla przekaźnika CR30.

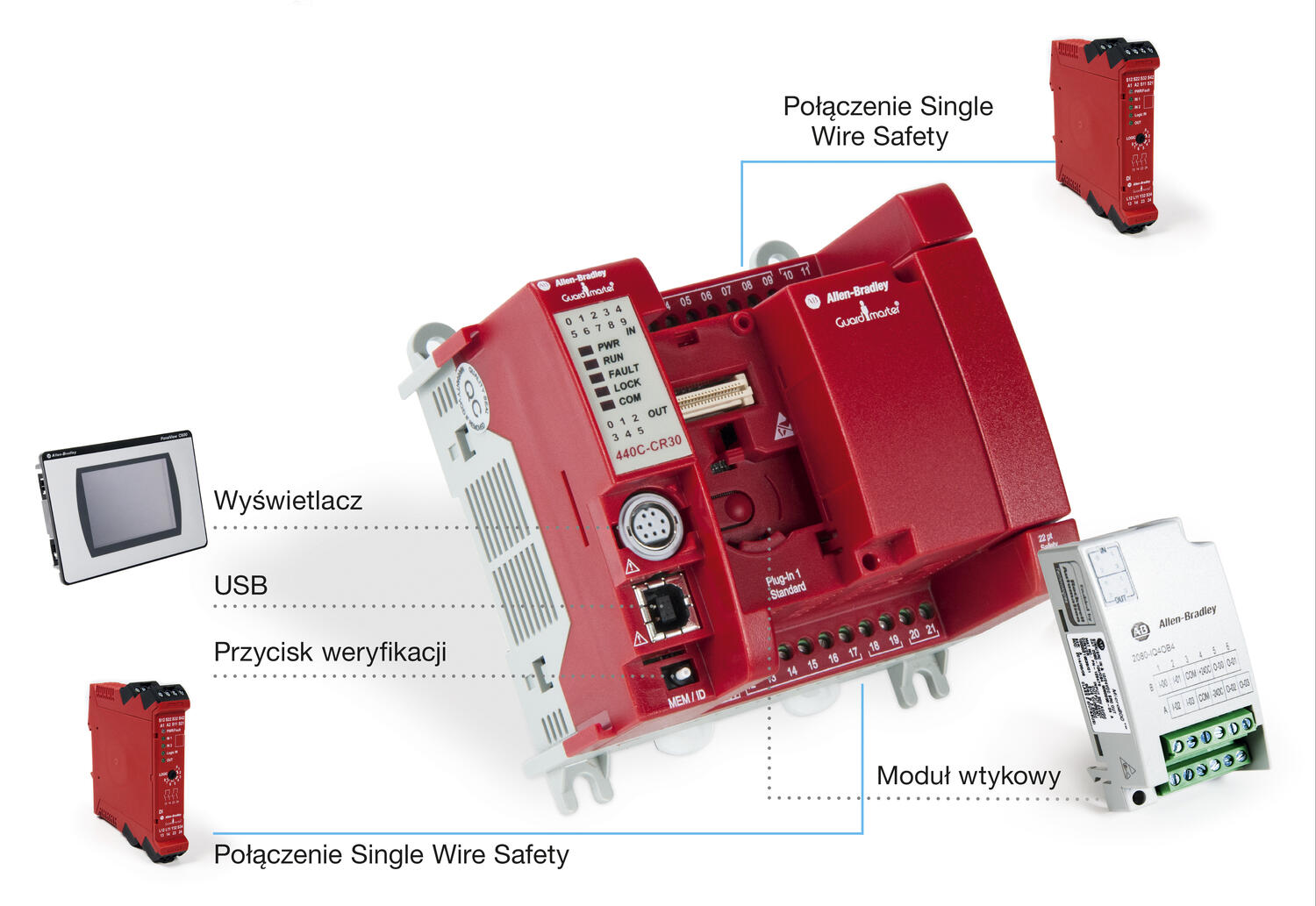

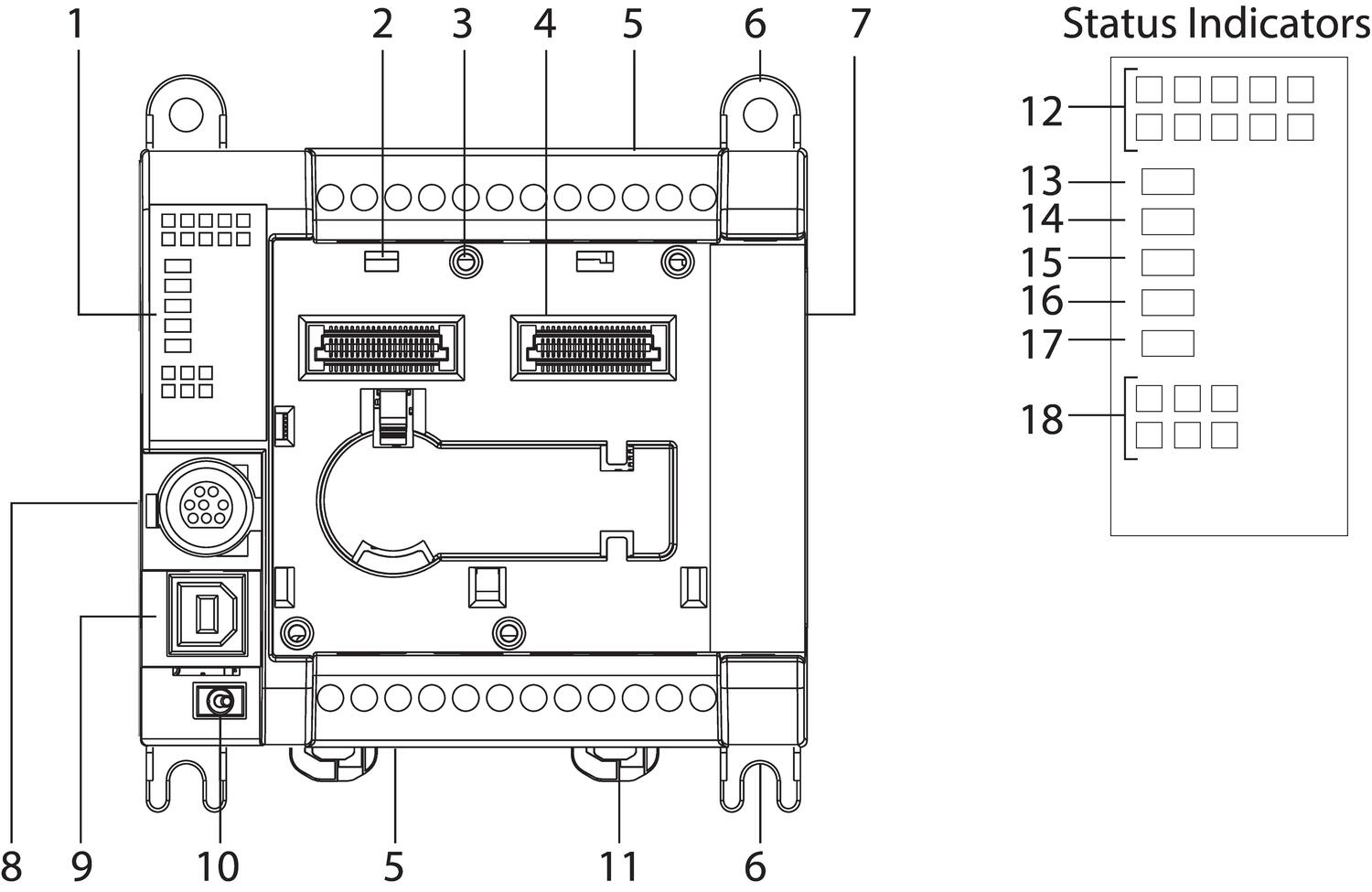

Przegląd
| |||
| |||
1 | Wskazywanie statusu | 10 | Przycisk weryfikacji |
2 | Zatrzask modułu Plug-in | 11 | Zatrzask montażu na szynie DIN |
3 | Otwór na śrubę modułu Plug-in | 12 | Status wejść |
4 | 40 pinowe złącze dla modułu plug-in | 13 | Status zasilania |
5 | Zaciski I/O oraz zasilania | 14 | Status działania |
6 | Otwór montażowy na śrubę | 15 | Status błędu |
7 | Pokrywa z prawej strony | 16 | Status blokady |
8 | Port szeregowy RS232 nie izolowany | 17 | Status komunikacji szeregowej |
9 | Podłączenie USB typ B | 18 | Status wyjść |

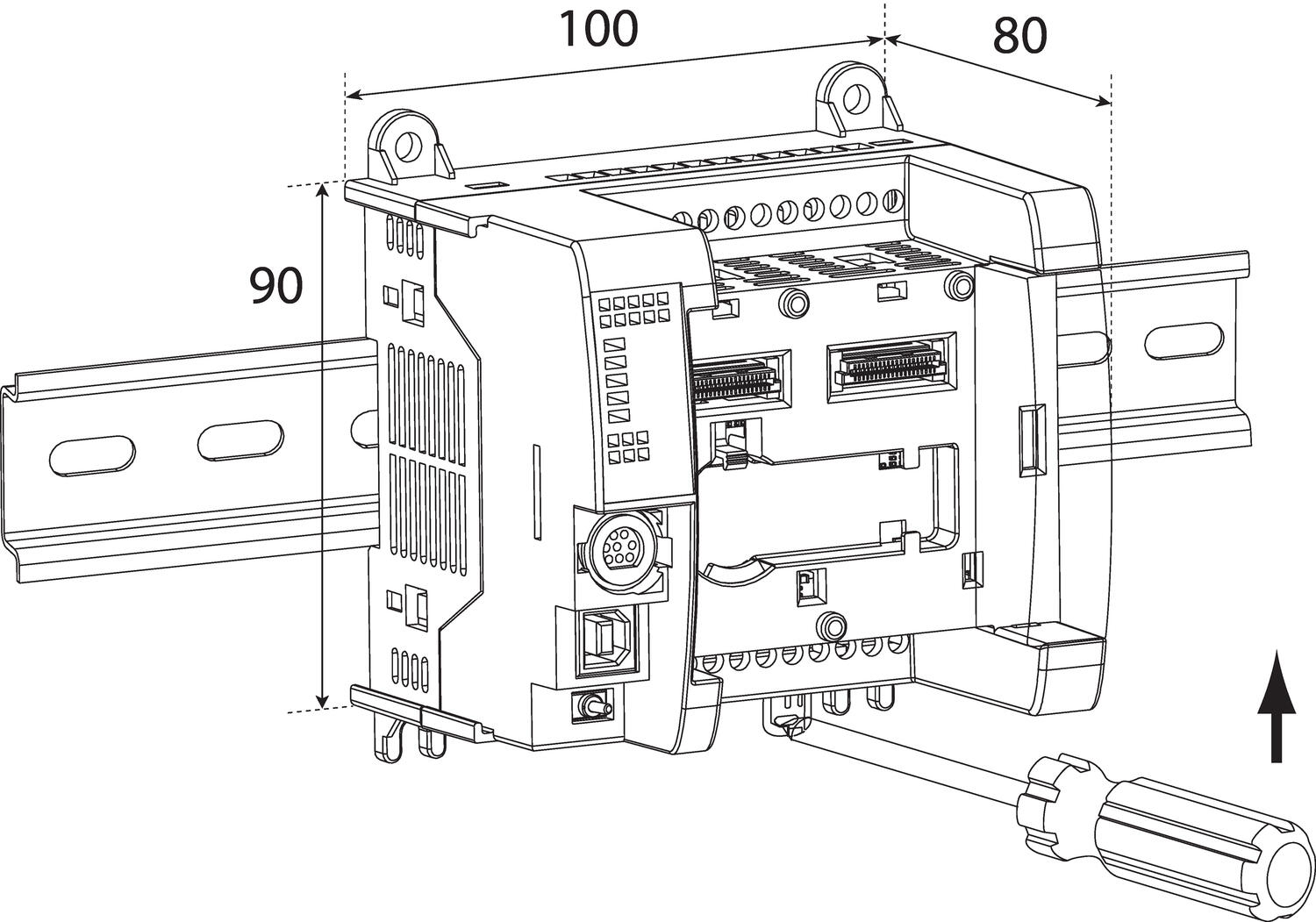

Dane techniczne
Napięcie zasilania | 24 V DC |
Tolerancja | -15 % +10 % |
Pobór mocy | 5,28 W |
Wejścia/Wyjścia | 22 |
Liczba wejść | Do 18 |
12 dedykowanych | |
6 konfigurowalnych | |
Liczba wyjść | Do 10 |
Maks. obciążenie | 24V DC 0,5 A |
Wskazywanie statusu | 21 x LED |
Wbudowane porty | USB, RS232 |
SIL | 3 zgodnie z EN IEC 62061 |
PL | e zgodnie z ISO 13849-1 |
Temperatura pracy | -5 do +55°C |
Wilgotność względna | 90 % |
Wibracje | 10...55 Hz, 0,35mm |
Wstrząsy | 10 g, 16ms |
Atesty | cULus, CE |
Montaż | Szyna DIN |
Numery katalogowe
Nr katalogowy | Opis | Wejścia/Wyjścia | Napięcie zasilania |
440C-CR30-22BBB | Konfigurowalny przekaźnik bezpieczeństwa CR30 | 22 | 24V DC |

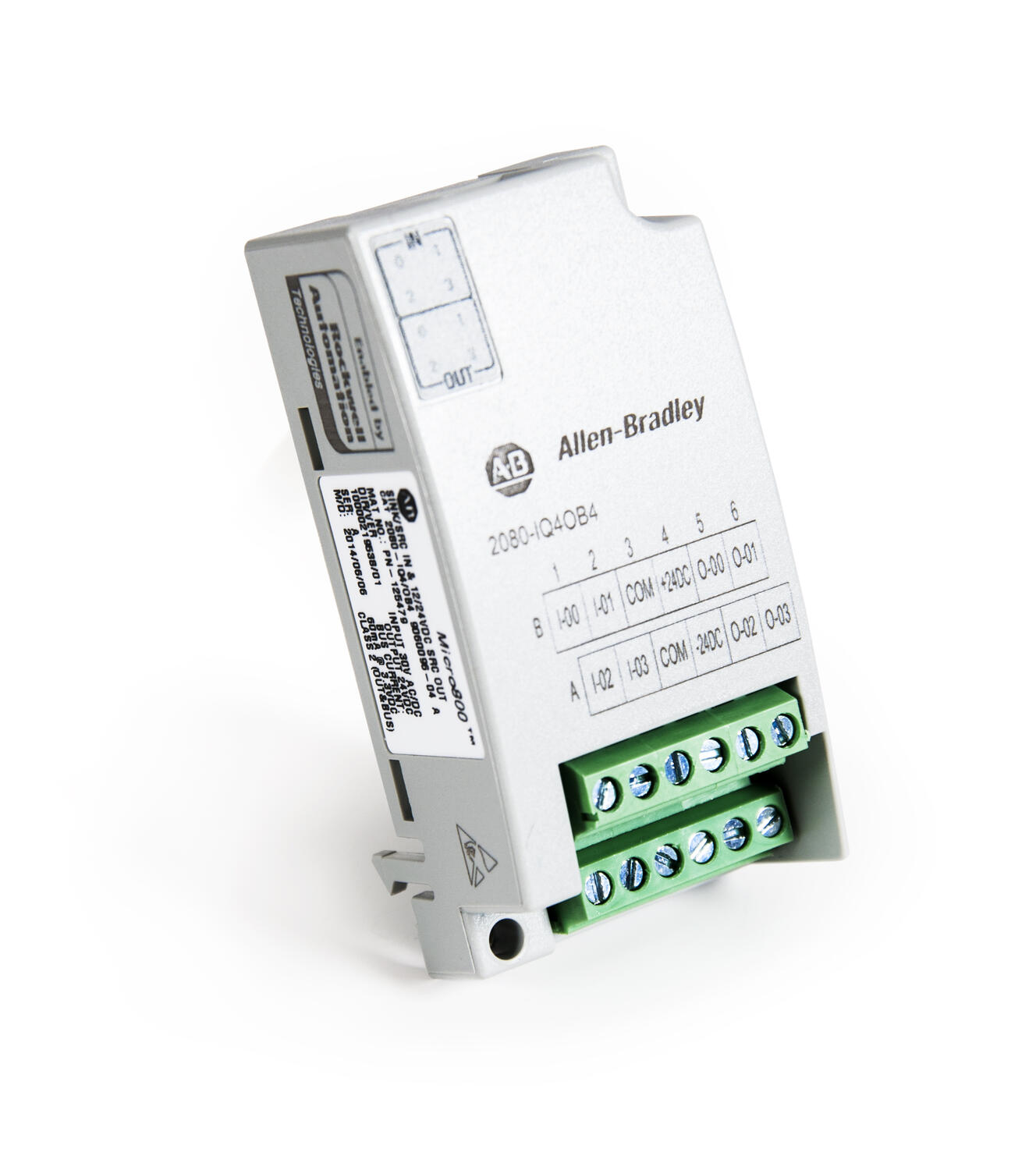

2080-IQ4OB4 | Moduł wtykowy | 4/4 |
|
2080-IQ4 | Moduł wtykowy | 4/0 |
|
2080-OB4 | Moduł wtykowy | 0/4 |
|
2080-OW4I | Moduł wtykowy | 0/4 przekaźnikowe |
|
2080-PS120-240VAC | Zasilacz 24V DC, 1,6A |
| 120/240V AC |
Download
Instrukcje
| ||
Opis | Format pliku |
|
Ogólnie CR30 | ||
Quick Start Guide CR30 | ||
Instrukcja użytkowania CR30 | ||
Wiring Diagram | ||
|
|
|
Instrukcja Plug-in-modul 2080-IQ4 | ||
Instrukcja Plug-in-modul 2080-IQ4OB4 | ||
Instrukcja Plug-in-modul 2080-OB4 | ||
Instrukcja Plug-in-modul 2080-OW4I | ||
|
|
|
Deklaracje
| ||
Deklaracja zgodności | ||
Podłączenie
|
|

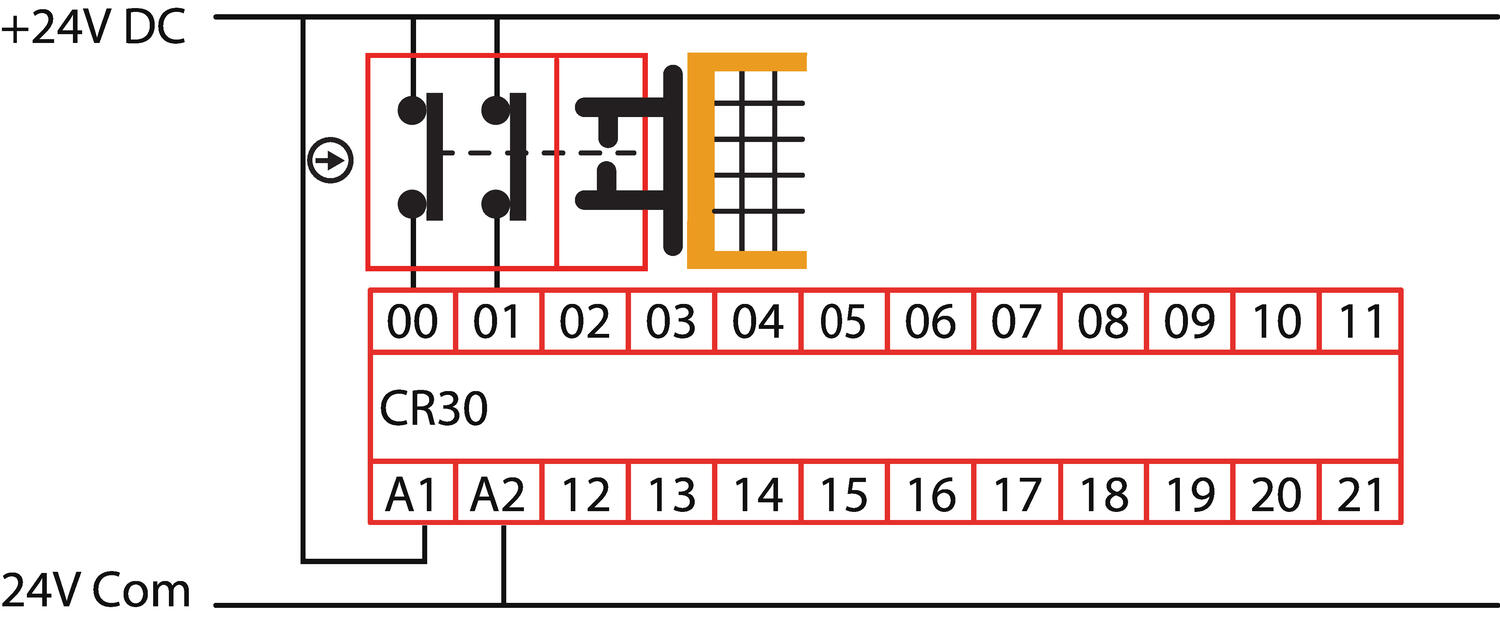

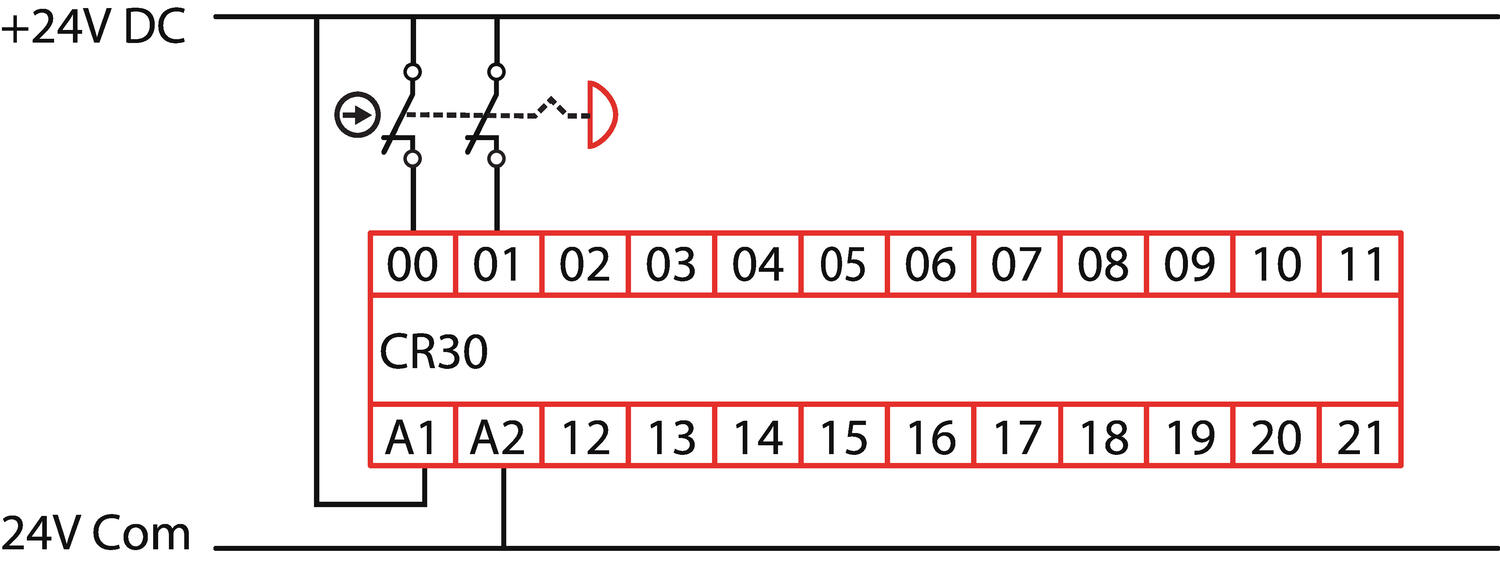

1. | 2. |
|
|
| |

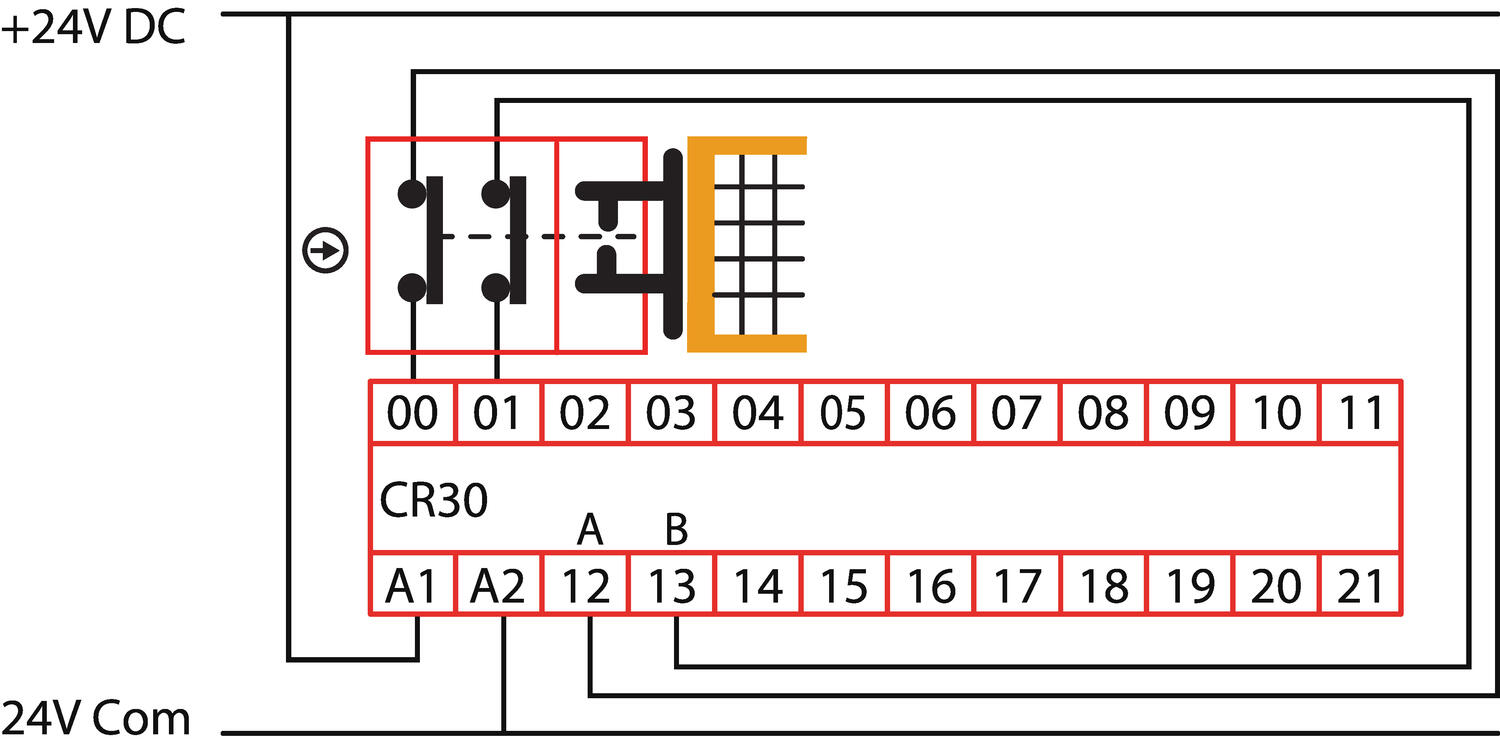

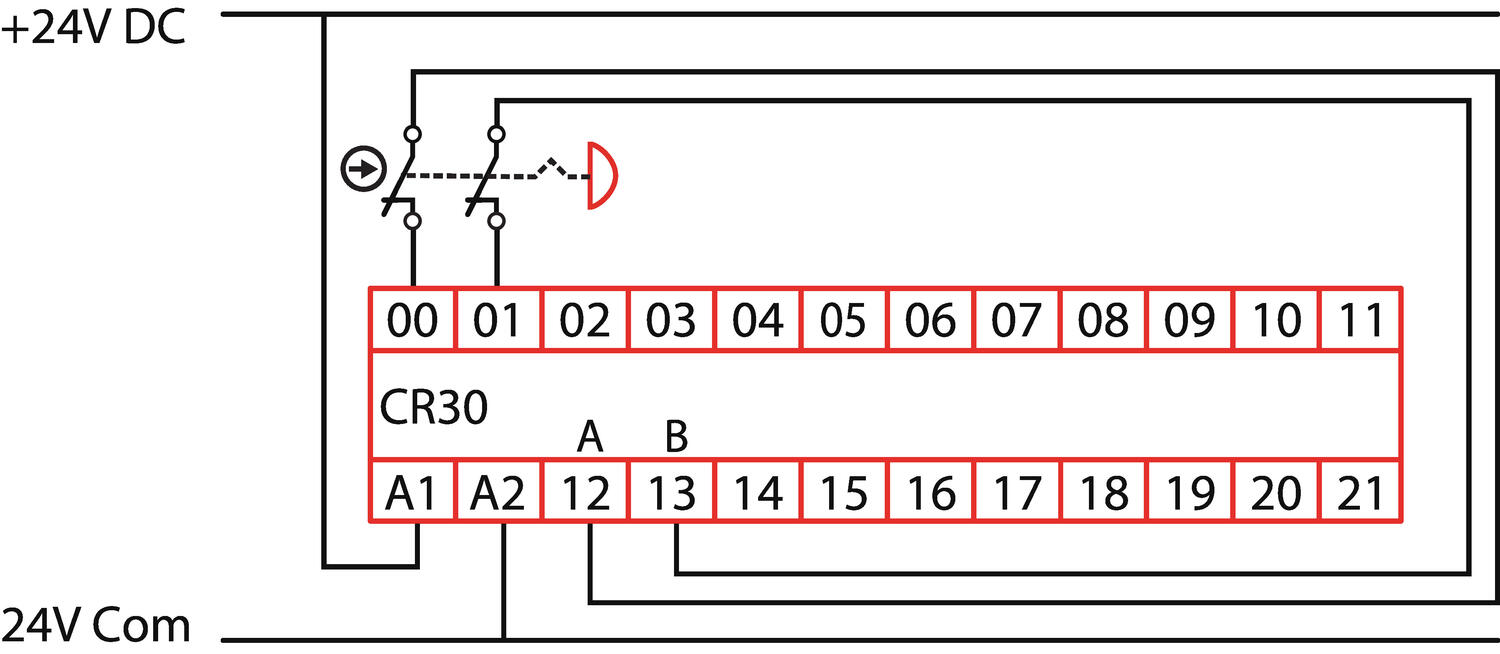

3. | 4. Dwukanałowe podłączenie klapy/bramki z użyciem puls testu A i B |
|
|
|
|

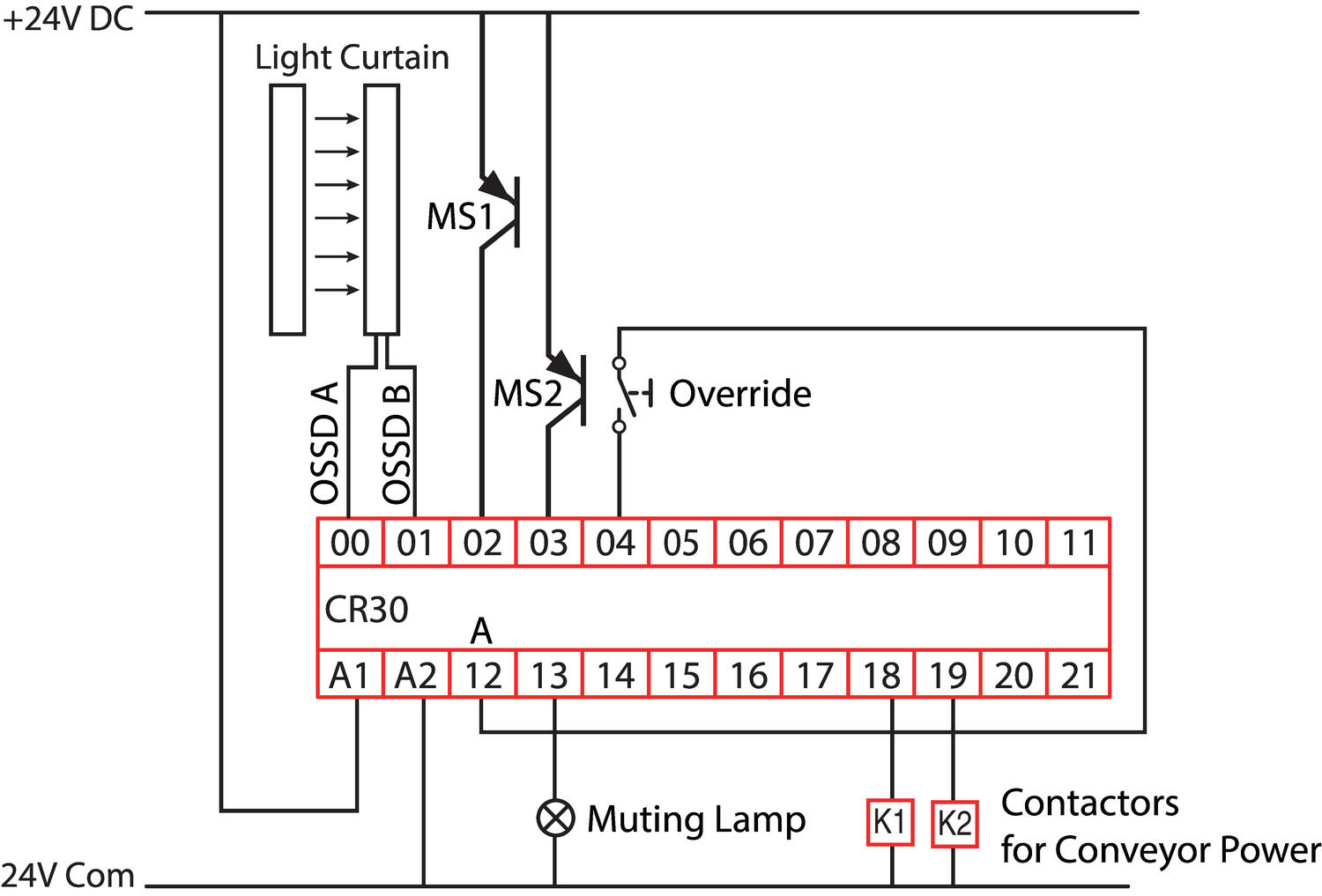

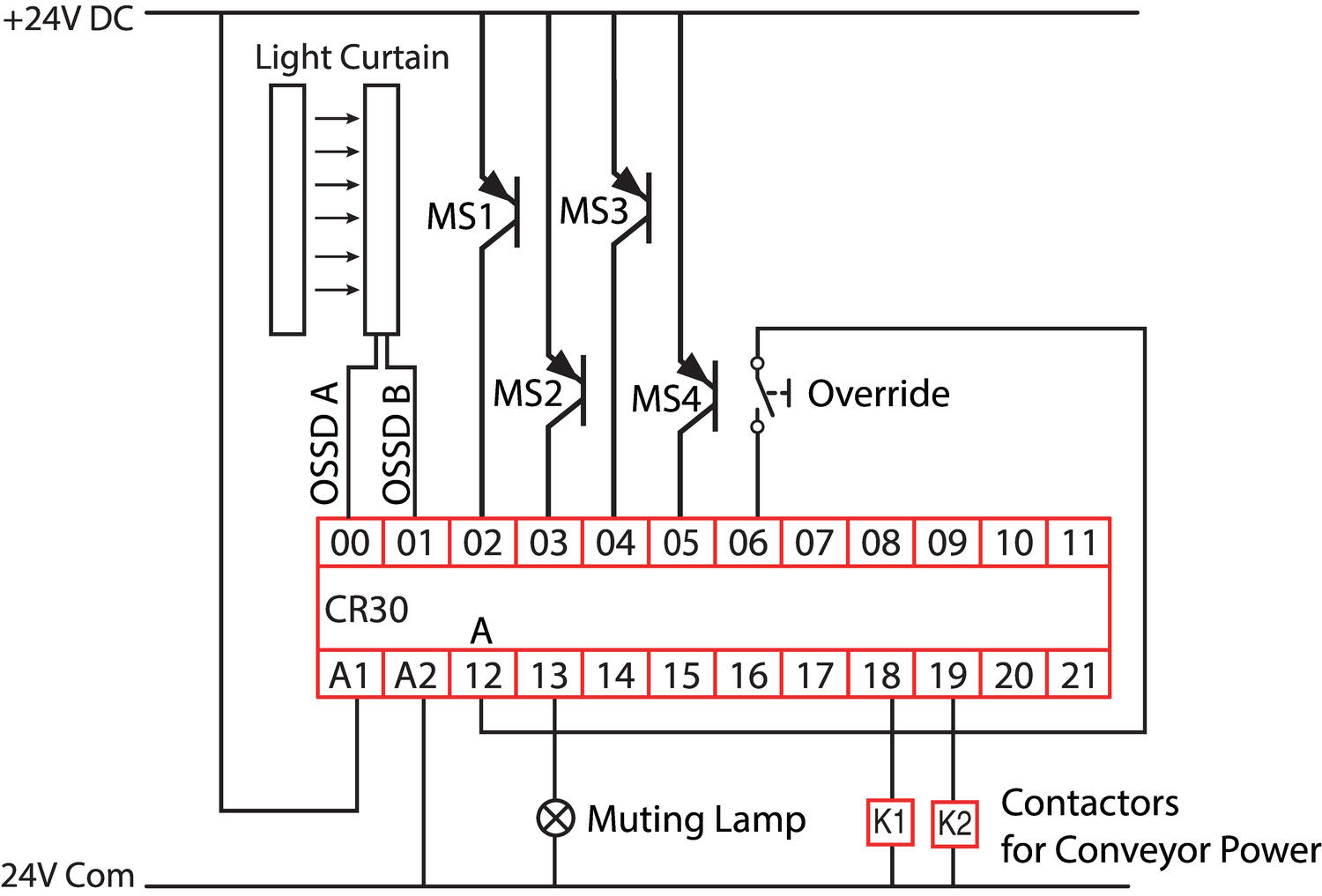

4. | 5. IPodłączeniu kurtyny i 4 czujników mutingu typ "T" |
|
|
|
|

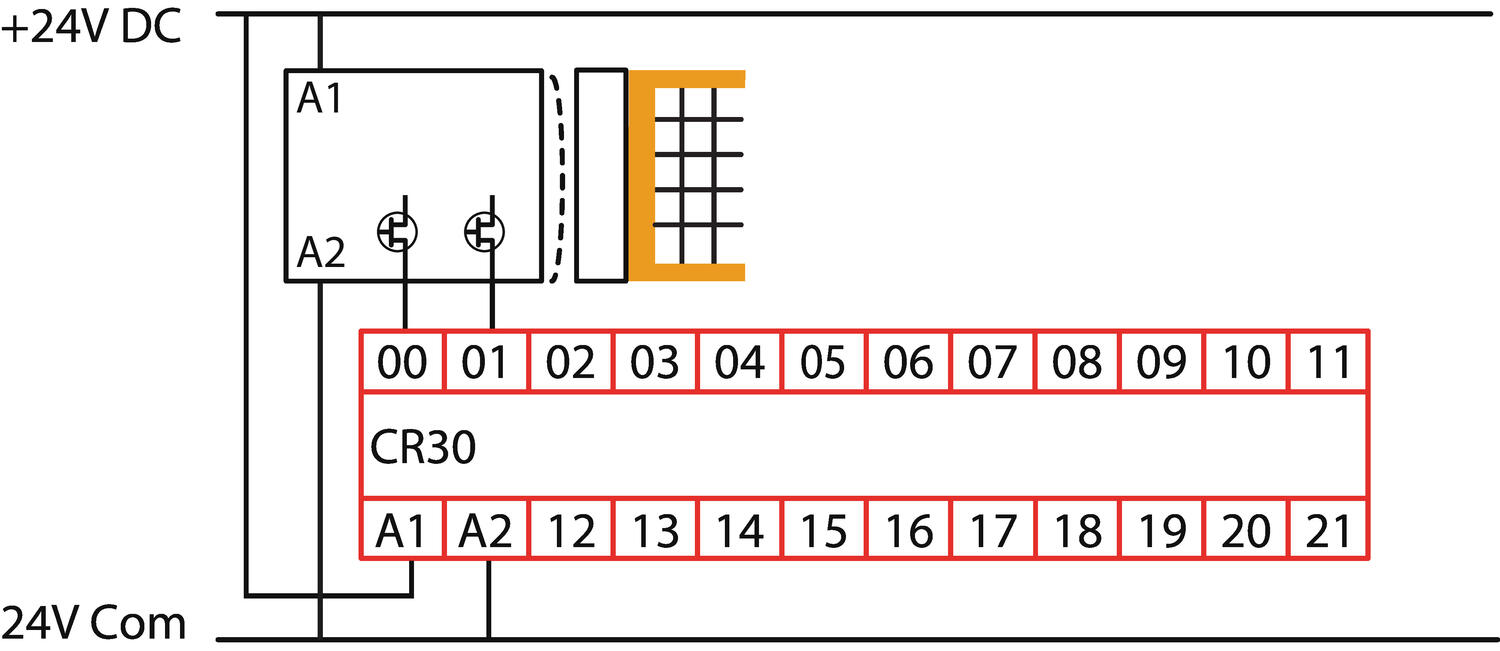

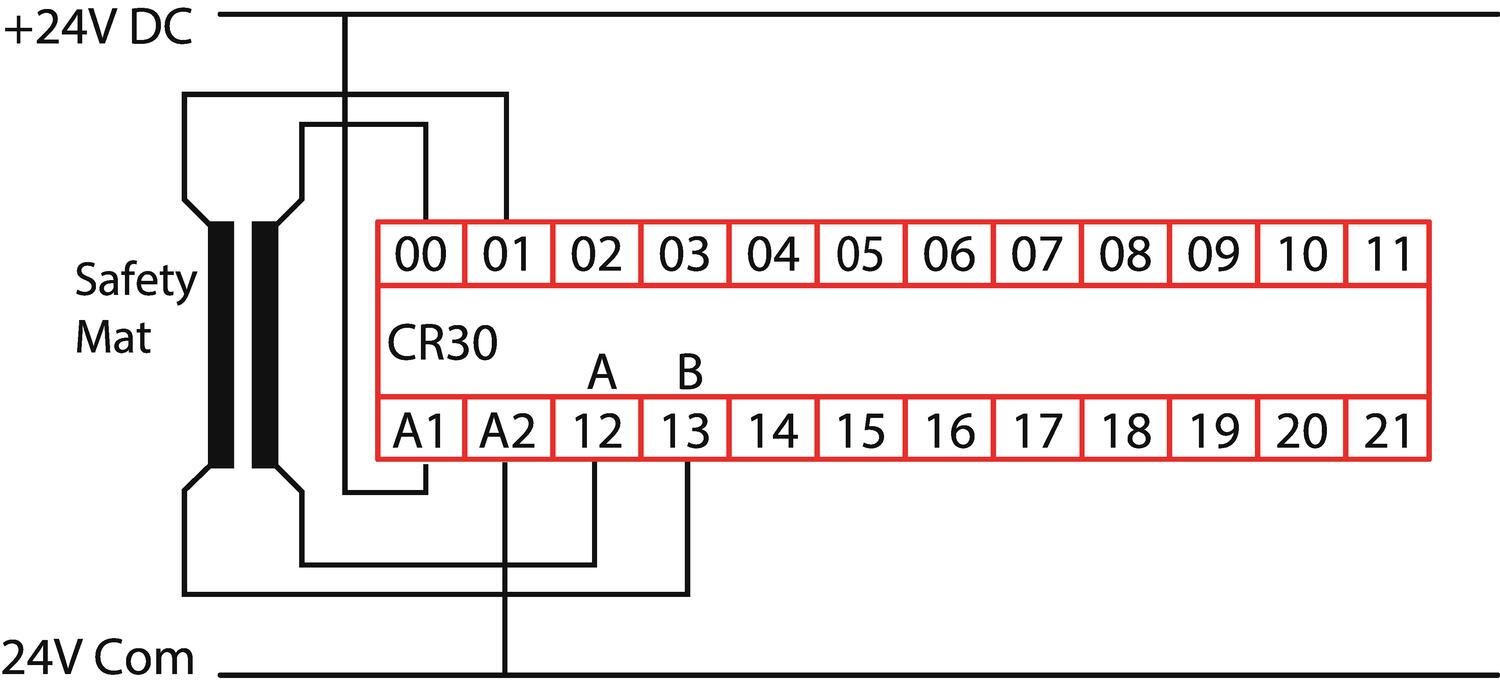

5. Podłączenie wyłączników bezpieczeństwa z dwoma wyjściami OSSD | 6. Podłączenie maty |
|
|
|
|

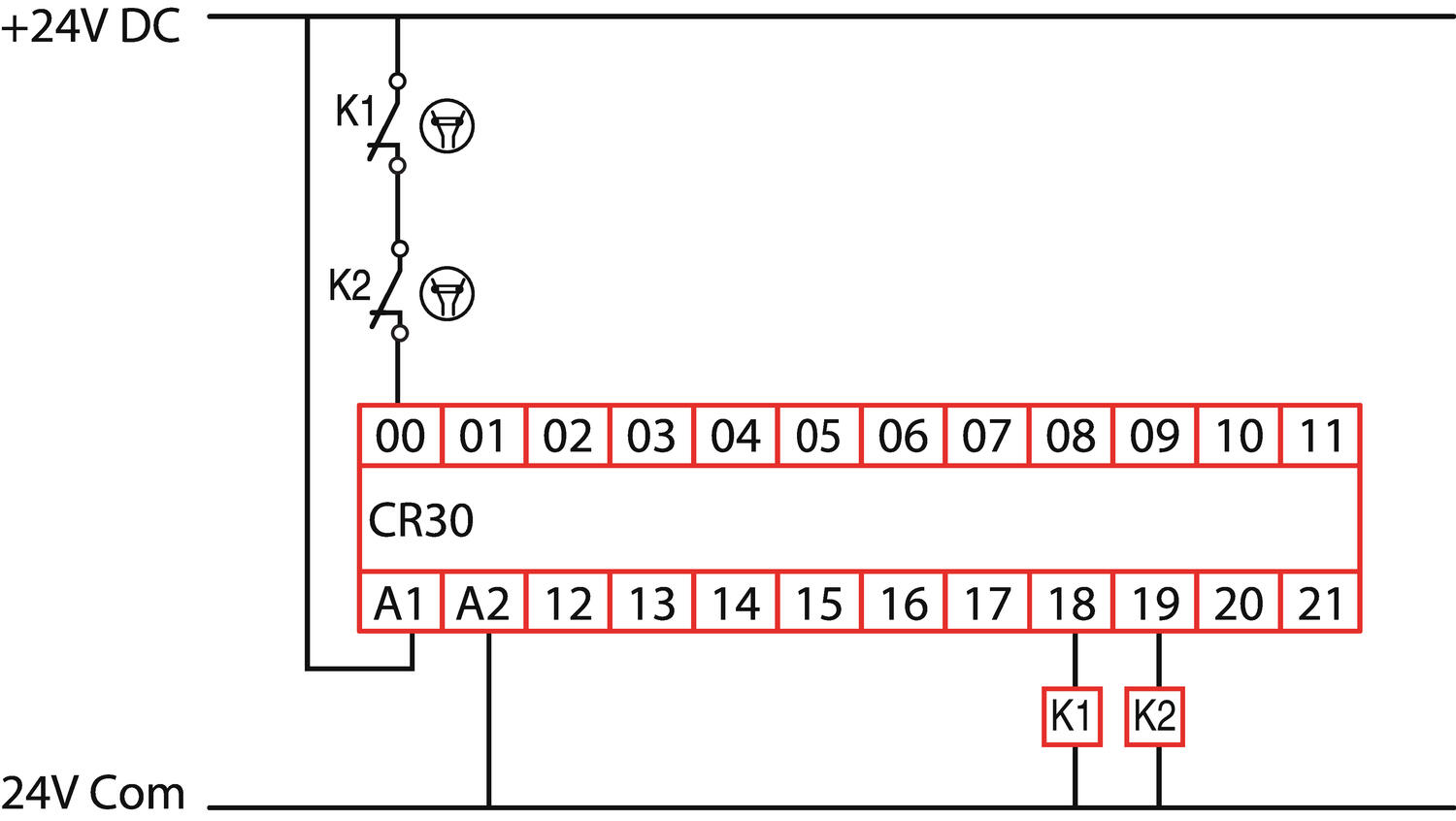

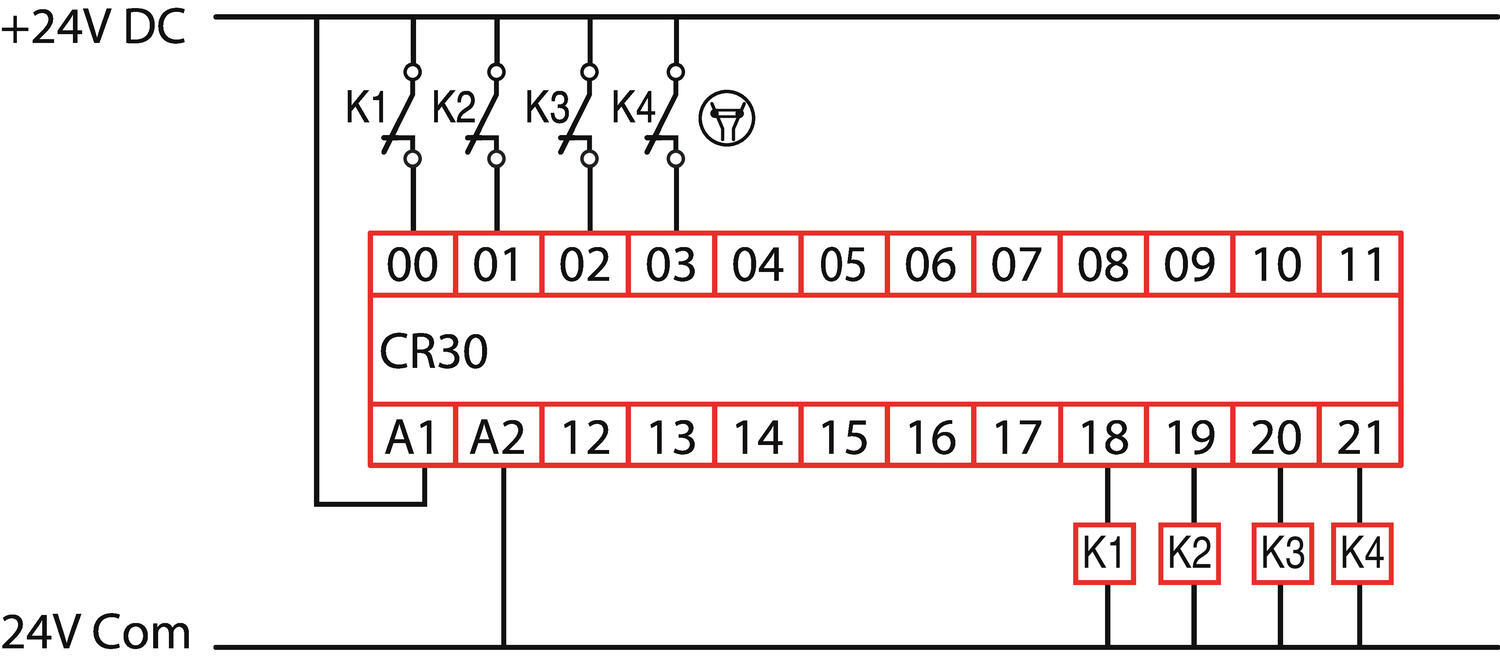

6. Nadzorowanie dwóch zewnętrznych styczników połączonych szeregowo do wejścia | 7. Nadzorowanie czterech zewnętrznych styczników połączonych indywidualnie do czterech wejść |
|
|
|
|

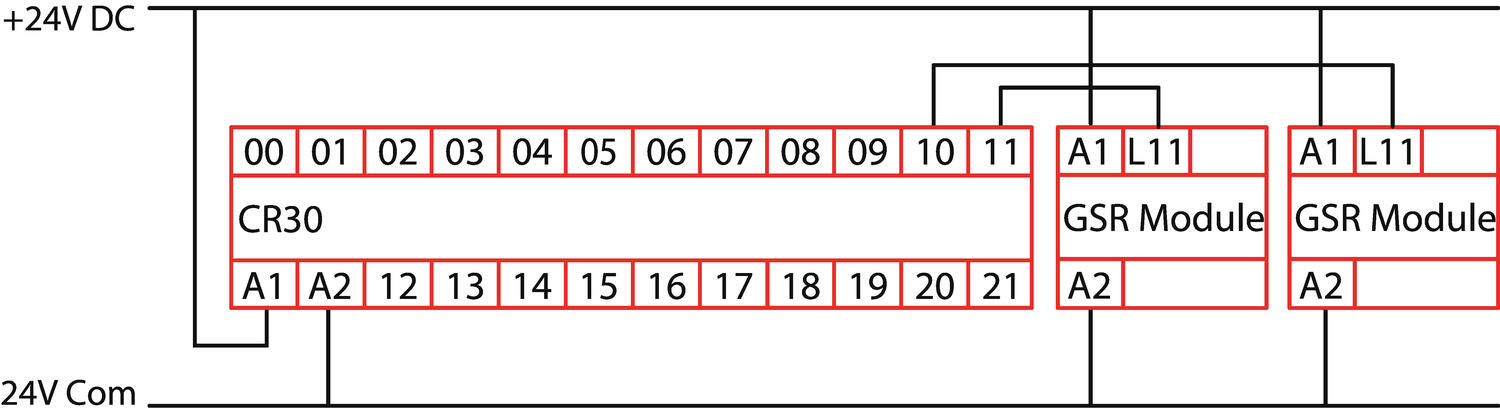

8. Podłączenie urządzenia oburęcznego bez puls testu | 9. Podłączenie dwóch modułów rozszerzeń za pomocą SWS |
|
|
|
|

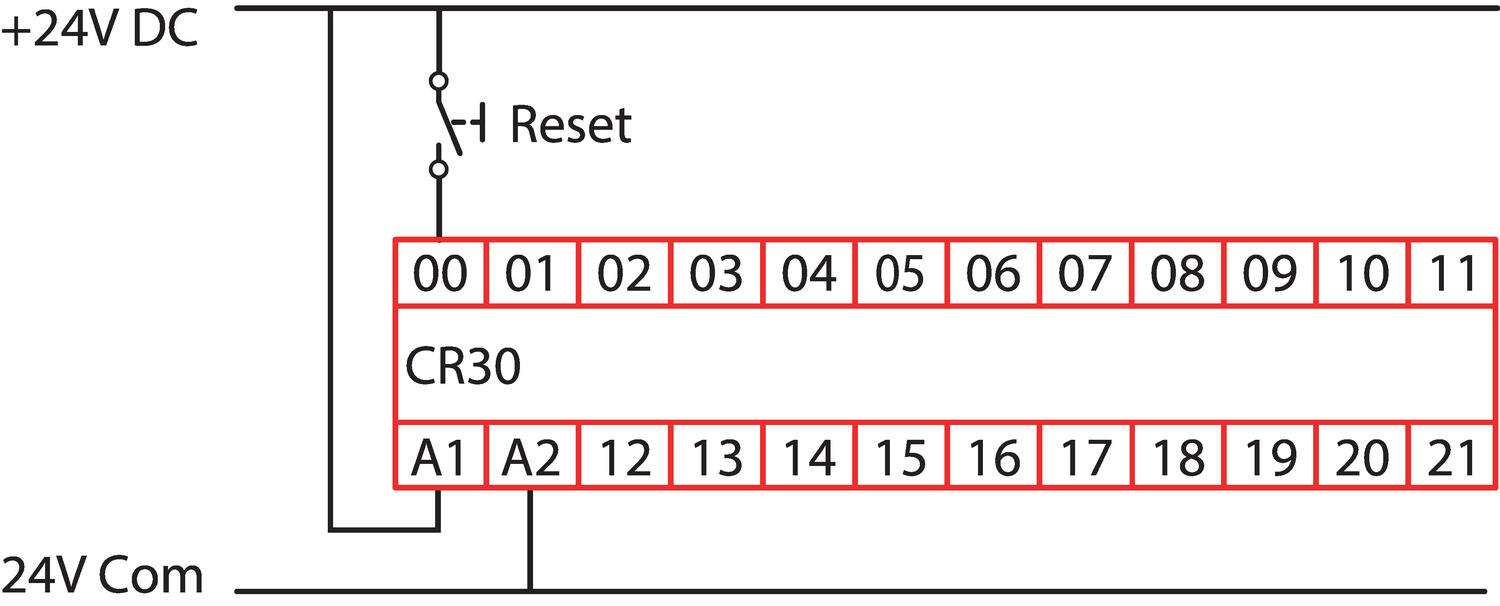

9. Podłączenie sygnału resetu do zacisku 00. |
|
- PL e, SIL3 zgodnie z EN ISO 13849-1, IEC 62061
- 22 konfigurowalne we/wy bezpieczne
- Możliwość użycia dwóch modułów wtykowych – do 16 we/wy
- Port programowania – USB
- Obsługa połączenia Single Wire Safety
Wybrany wariant produktu
Wybrany wariant produktu
Specyfikacja techniczna
| Dopuszczenia | BG, CE, cULus, TÜV |
|---|---|
| Max. temperatura pracy | 55 °C |
| Min. temperatura pracy | -5 °C |
| Napięcie zasilania | 24 V AC/DC |
| PL | e enl. EN ISO 13849-1 |
| Pobór mocy | 5,28 W |
| Reset | Nadzorowany |
| SIL | 3 enl. EN IEC 62061 |
| Tolerancja | -15 % +10 % |
| Zgodność z | EMC, LVD, MD |
