ALLEN-BRADLEY
Moduł rozszerzenia MSR132
Niewielki moduł rozszerzenia aż o czterech wyjściach bezpiecznych i dwóch wyjściach sygnałowych z opóźnieniem czasowym do 4 s. Konieczne jest stosowanie MSR132 wraz z jednym z przekaźników MSR, ponieważ nie spełnia ona wymagań pod względem nadzorowania cyklicznego.
| ||
Używany | ||
· W celu dostarczenia dodatkowych wyjść | ||
| ||
Wskazywanie statusu | ||
CH1 |
| CH1 aktywowany |
CH2 |
| CH2 aktywowany |
- Obudowa 22,5 mm
- 4 wyjścia bezpieczne NO
- 2 wyjścia sygnałowe NC
- Zaciski wyjmowane
Wybrany wariant produktu
Wybrany wariant produktu
Specyfikacja techniczna
| Bezpiecznik wyjść | 6 A |
|---|---|
| Czas wyłączania | 50 ms |
| Czas załączenia | 100 ms |
| Dopuszczenia | BG, CCC, CE, cULus, TÜV |
| Maks. napięcie styku | 250 V AC/24 V DC |
| Maks. prąd zestyku | AC-15, 6 A, DC-13, 3 A |
| Max. temperatura pracy | 55 °C |
| Min. napięcie zestyku | 10 V |
| Min. prąd zestyku | 10 mA |
| Min. temperatura pracy | -5 °C |
| Montaż | Szyna DIN |
| MTTFd | 452 year |
| Napięcie zasilania | 24 V AC/DC |
| Normy | EN60204-1 |
| PL | e enl. EN ISO 13849-1 |
|---|---|
| Pobór mocy | 1,5 W |
| Reset | Automatyczny, Manualny |
| SIL | 3 enl. EN IEC 62061 |
| Stopień ochrony: obudowa | IP40 |
| Stopień ochrony: zaciski | IP20 |
| Tolerancja | -15 % +10 % |
| Trwałość mechaniczna | 2x10^6 |
| Wskazywanie statusu | 2 x LED |
| Wyjścia bezpieczne | 4 NO |
| Wyjścia sygnałowe | 2 NC |
| Zgodność z | EMC, LVD, MD |
Do pobrania

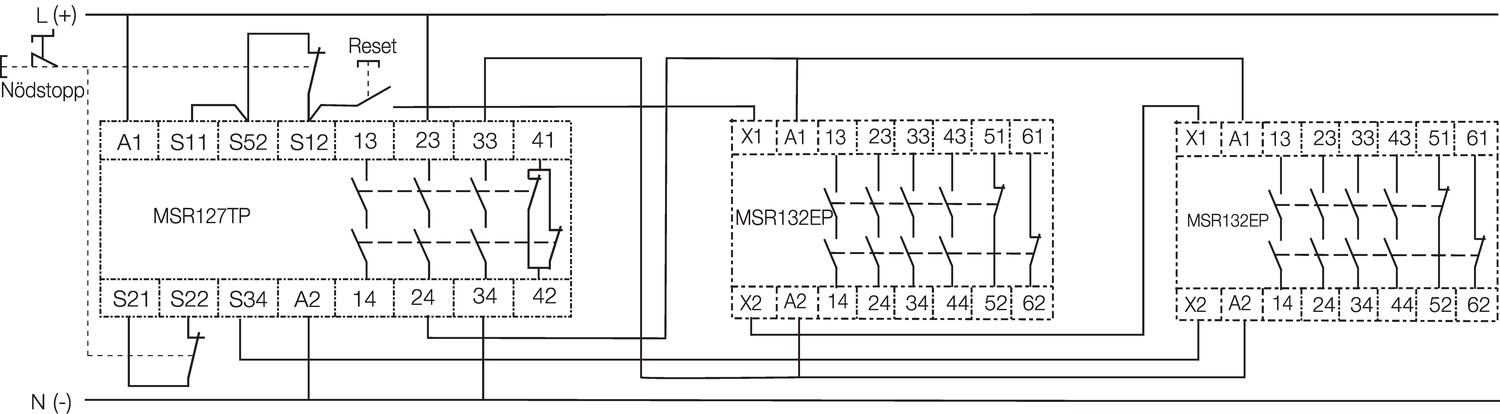

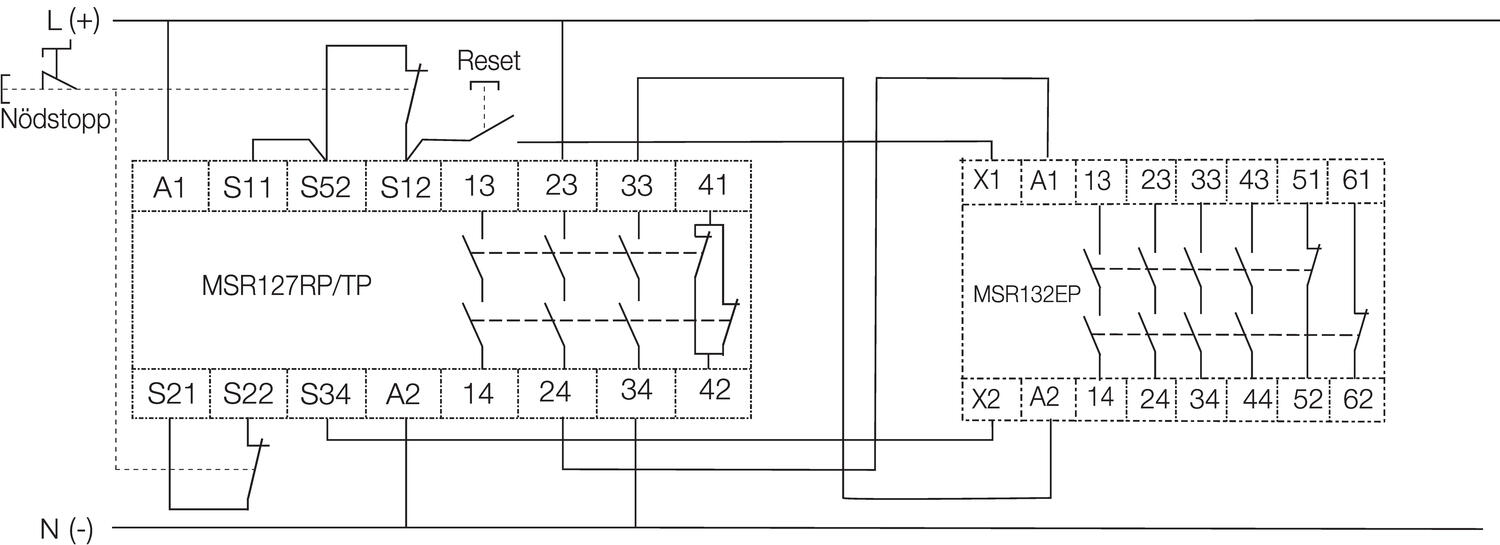

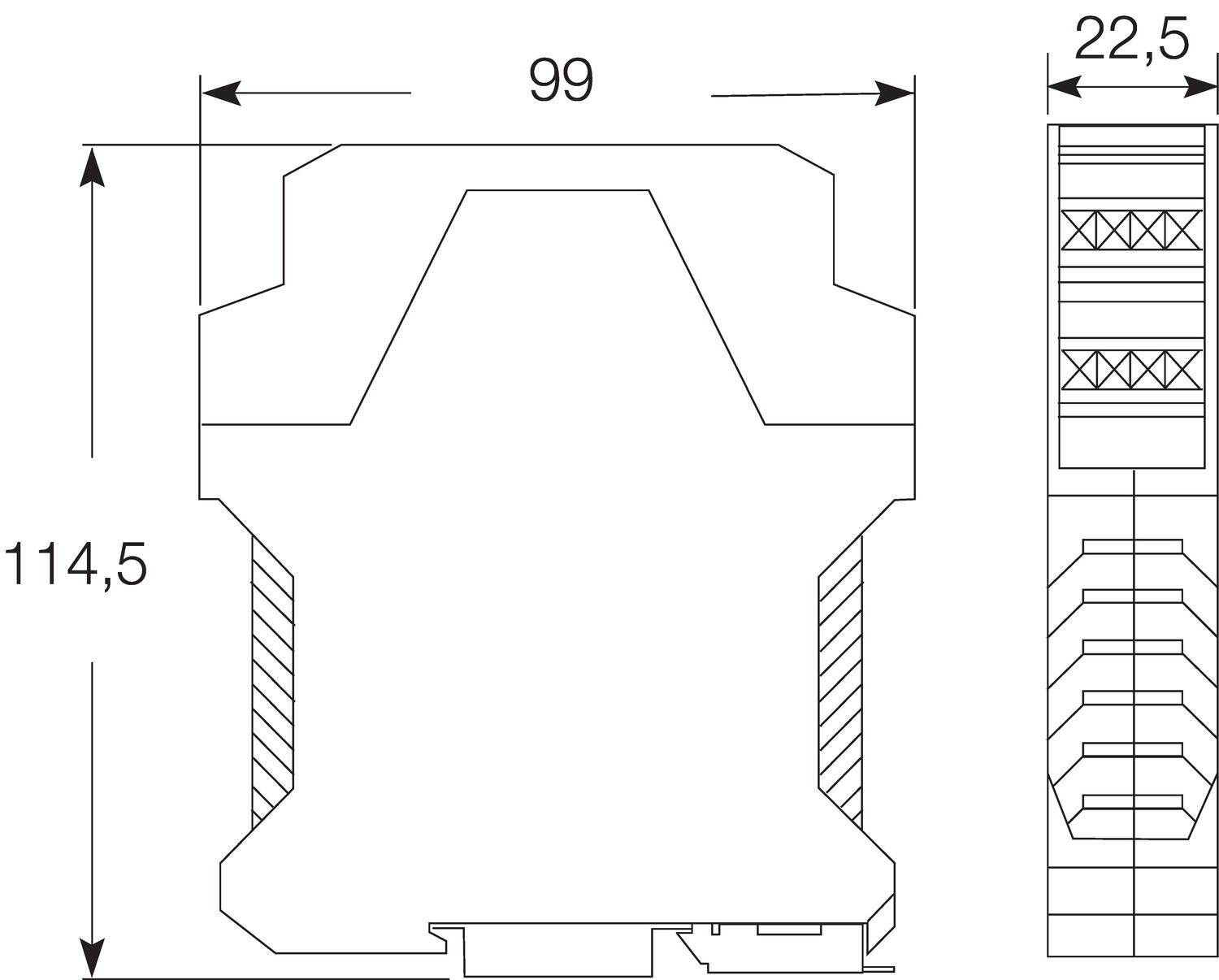

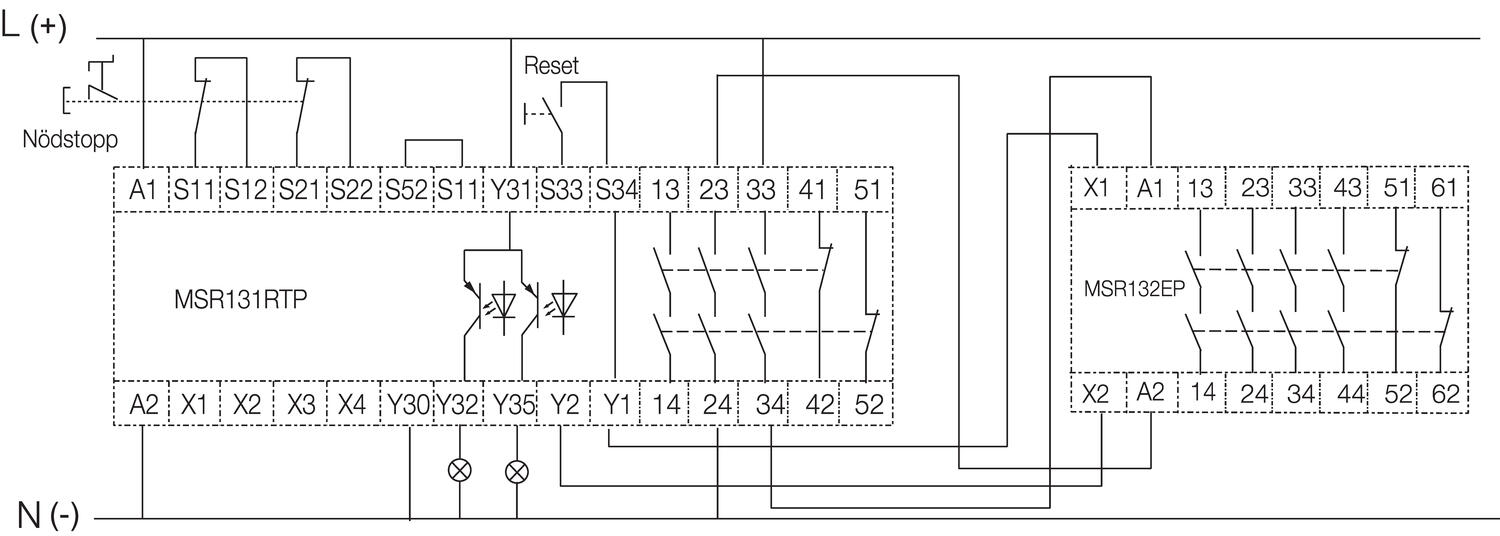

Wymiary i połączenia
Powiększ

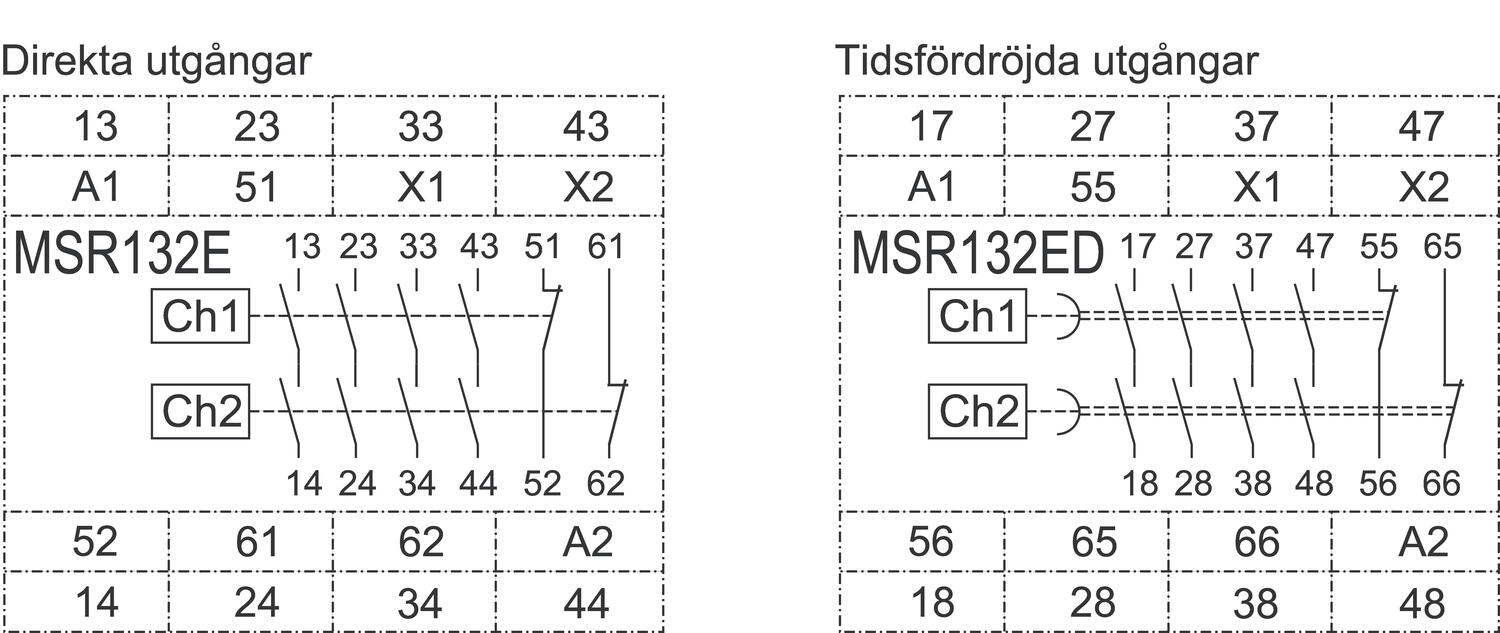

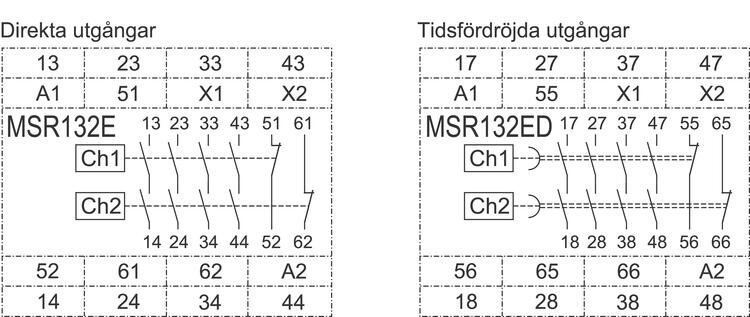

A1&A2 = Zasilanie
13&14 = Wyjscie bezpieczne 1 (NO)
23&24 = Wyjscie bezpieczne 2 (NO)
33&34 = Wyjscie bezpieczne 3 (NO)
43&44 = Wyjscie bezpieczne 4 (NO)
51&52 = Wyjscie sygnalowe (NC)
61&62 = Wyjscie sygnalowe (NC)
X1&X2 = Monitorowanie
Opis produktu
Niewielki moduł rozszerzenia aż o czterech wyjściach bezpiecznych i dwóch wyjściach sygnałowych z opóźnieniem czasowym do 4 s. Konieczne jest stosowanie MSR132 wraz z jednym z przekaźników MSR, ponieważ nie spełnia ona wymagań pod względem nadzorowania cyklicznego.
| ||
Używany | ||
· W celu dostarczenia dodatkowych wyjść | ||
| ||
Wskazywanie statusu | ||
CH1 |
| CH1 aktywowany |
CH2 |
| CH2 aktywowany |
