ALLEN-BRADLEY

Przekaźnik bezpieczeństwa MSR117T

Niewielki przekaźnik do nadzorowania funkcji wyłącznika awaryjnego lub innych urządzeń pełniących taką funkcję. Przekaźnik posiada trzy wyjścia bezpieczne oraz jedno wyjście sygnałowe. Przekaźnik MSR117T spełnia wymagania normy EN60204-1 dotyczące zdublowanych i monitorowanych funkcji zabezpieczających. Przekaźnik ten nadaje się doskonale do modernizacji starych maszyn, które w obwodzie wyłącznika awaryjnego posiadają często prosty przekaźnik przemysłowy.



Wskazywanie statusu

Pwr

Green colormark

Napięcie zasilania OK

CH

Green colormark

K1 i K2 aktywowane



Używany z

• Stop awaryjny

• Wyłączniki drzwiowe



Pokaż więcej
  • Kompaktowy przekaźnik, obudowa 22,5 mm
  • 3 wyjścia bezpieczeństwa NO
  • 1 wyjście sygnałowe NC

Wybrany wariant produktu

MSR117T

Modul bezpieczenstwa MSR117T 24V AC/DC 3NO+1NC

Nr produktu:

Wybrany wariant produktu

Specyfikacja techniczna

Bezpiecznik wyjść 5 A
Czas wyłączania 30 ms
Czas załączenia 110 ms
Dopuszczenia CE, cULus, TÜV
Maks. napięcie styku 250 V AC/24 V DC
Maks. prąd zestyku AC-15, 5 A, DC-13, 3 A
Min. napięcie zestyku 10 V
Min. prąd zestyku 10 mA
Montaż Szyna DIN
MTTFd 425 year
Napięcie zasilania 24 V AC/DC
Normy EN60204-1
PL e enl. EN ISO 13849-1
Pobór mocy 2 W
Reset Automatyczny, Manualny
SIL 3 enl. EN IEC 62061
Stopień ochrony: obudowa IP40
Stopień ochrony: zaciski IP20
Tolerancja -15 % +10 %
Trwałość mechaniczna 2x10^6
Wskazywanie statusu 3 x LED
Wyjścia bezpieczne 3 NO
Wyjścia sygnałowe 1 NC
Zakres temperatur do 55 °C
Zakres temperatur od -5 °C
Zgodność z EMC, LVD, MD

Wymiary i połączenia

MSR117-dimension drawing Powiększ

Wymiary (mm)

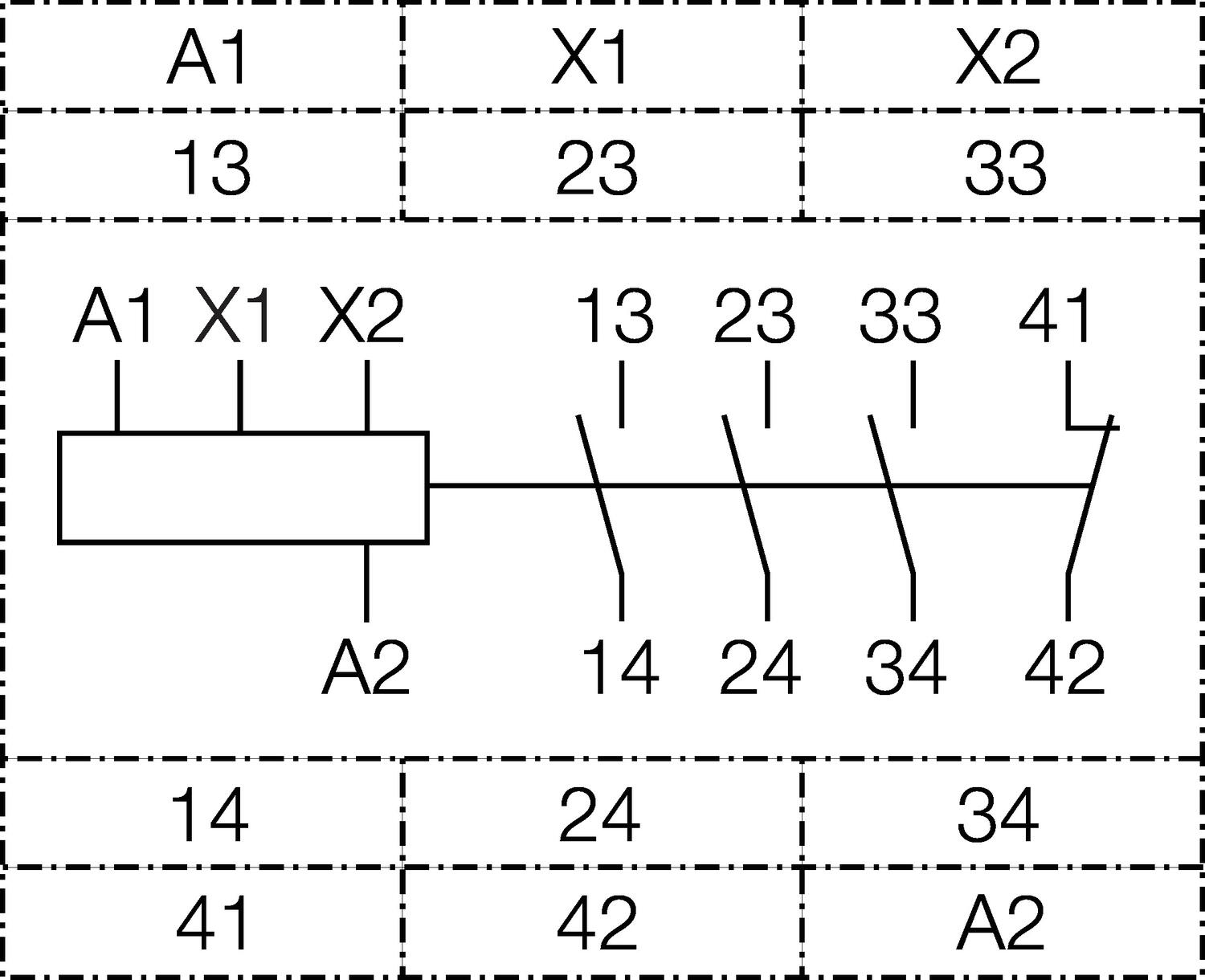

MSR117 Powiększ

A1&A2 = Zasilanie/wejscie(NC)
X1&X2 = Kasowanie i
nadzorowanie styczników zewnetrznych
13&14 = Wyjscie bezpieczne 1 (NO)
23&24 = Wyjscie bezpieczne 2 (NO)
33&34 = Wyjscie bezpieczne 3 (NO)
41&42 = Wyjscie sygnalowe (NC)

MSR117 Powiększ

Dwukanalowe polaczenie wylacznika awaryjnego.
Kasowanie reczne.
Nadzorowanie styczników zewnetrznych.

MSR117 Powiększ

Dwukanalowe polaczenie wylacznika awaryjnego.
Kasowanie automatyczne.
Nadzorowanie styczników zewnetrznych.

MSR117 Powiększ

Jednokanalowe polaczenie wylacznika awaryjnego.
Kasowanie reczne.
Nadzorowanie styczników zewnetrznych.

MSR117 Powiększ

Jednokanalowe polaczenie wylacznika awaryjnego.
Kasowanie automatyczne.
Nadzorowanie styczników zewnetrznych.

MSR117 Powiększ

Dwukanalowe polaczenie z MSR117T jako jednostka ekspansyjna.
Kasowanie automatyczne.

Opis produktu

Niewielki przekaźnik do nadzorowania funkcji wyłącznika awaryjnego lub innych urządzeń pełniących taką funkcję. Przekaźnik posiada trzy wyjścia bezpieczne oraz jedno wyjście sygnałowe. Przekaźnik MSR117T spełnia wymagania normy EN60204-1 dotyczące zdublowanych i monitorowanych funkcji zabezpieczających. Przekaźnik ten nadaje się doskonale do modernizacji starych maszyn, które w obwodzie wyłącznika awaryjnego posiadają często prosty przekaźnik przemysłowy.



Wskazywanie statusu

Pwr

Green colormark

Napięcie zasilania OK

CH

Green colormark

K1 i K2 aktywowane



Używany z

• Stop awaryjny

• Wyłączniki drzwiowe
