ALLEN-BRADLEY
Przekaźnik bezpieczeństwa MSR127RP/TP
Niewielki przekaźnik uniwersalny dla najwyższych poziomów bezpieczeństwa, odpowiedni do stosowania w maszynach szczególnie niebezpiecznych, gdzie zachodzi potrzeba całkowitego zdublowania i nadzorowania funkcji ochronnej. MSR127RP/TP można podłączać jedno- lub dwukanałowo w zależności od potrzeby. Podłączenie dwukanałowe wykonuje się za pośrednictwem dwóch oddzielnych obwodów, które nadzorują zestyki urządzenia zatrzymującego podczas każdego załączania i wyłączania. Przekaźnik można stosować w większości aplikacji do nadzorowania funkcji wyłączania awaryjnego lub innych urządzeń ochronnych. Do MSR127RP/TP można podłączyć także kurtynę świetlną.
| ||
Wskazywanie statusu | ||
PWR |
| Napięcie zasilania OK |
CH1 |
| K1 aktywny |
CH2 |
| K2 aktywny |
| ||
Używany z | ||
• Stop awaryjny | ||
• Wyłączniki drzwiowe | ||
• Wyłączniki bezkontaktowe | ||
• Kurtyny bezpieczeństwa | ||
• 3-pozycyjne urządzenie akceptujące | ||
• Wyłączniki nożne | ||
- Kompaktowy przekaźnik, obudowa 22,5 mm
- Wyjścia bezpieczeństwa 3 NO
- Wyjście sygnałowe 1 NC
- Zaciski wyjmowane
Wybrany wariant produktu
Wybrany wariant produktu
Specyfikacja techniczna
| Bezpiecznik wyjść | 6 A |
|---|---|
| Czas wyłączania | 15 ms |
| Czas załączenia | 100 ms |
| Dopuszczenia | BG, CCC, CE, cULus, TÜV |
| Maks. napięcie styku | 250 V AC/24 V DC |
| Maks. prąd zestyku | AC-15, 5 A, DC-13, 3 A |
| Max. temperatura pracy | 55 °C |
| Min. napięcie zestyku | 10 V |
| Min. prąd zestyku | 10 mA |
| Min. temperatura pracy | -5 °C |
| Montaż | Szyna DIN |
| MTTFd | 378 year |
| Napięcie zasilania | 24 V AC/DC |
| Normy | EN60204-1 |
| PL | e enl. EN ISO 13849-1 |
|---|---|
| Pobór mocy | 2 W |
| Reset | Automatyczny, Manualny |
| SIL | 3 enl. EN IEC 62061 |
| Stopień ochrony: obudowa | IP40 |
| Stopień ochrony: zaciski | IP20 |
| Tolerancja | -15 % +10 % |
| Trwałość mechaniczna | 2x10^6 |
| Wskazywanie statusu | 3 x LED |
| Wyjścia bezpieczne | 3 NO |
| Wyjścia sygnałowe | 1 NC |
| Zgodność z | EMC, LVD, MD |

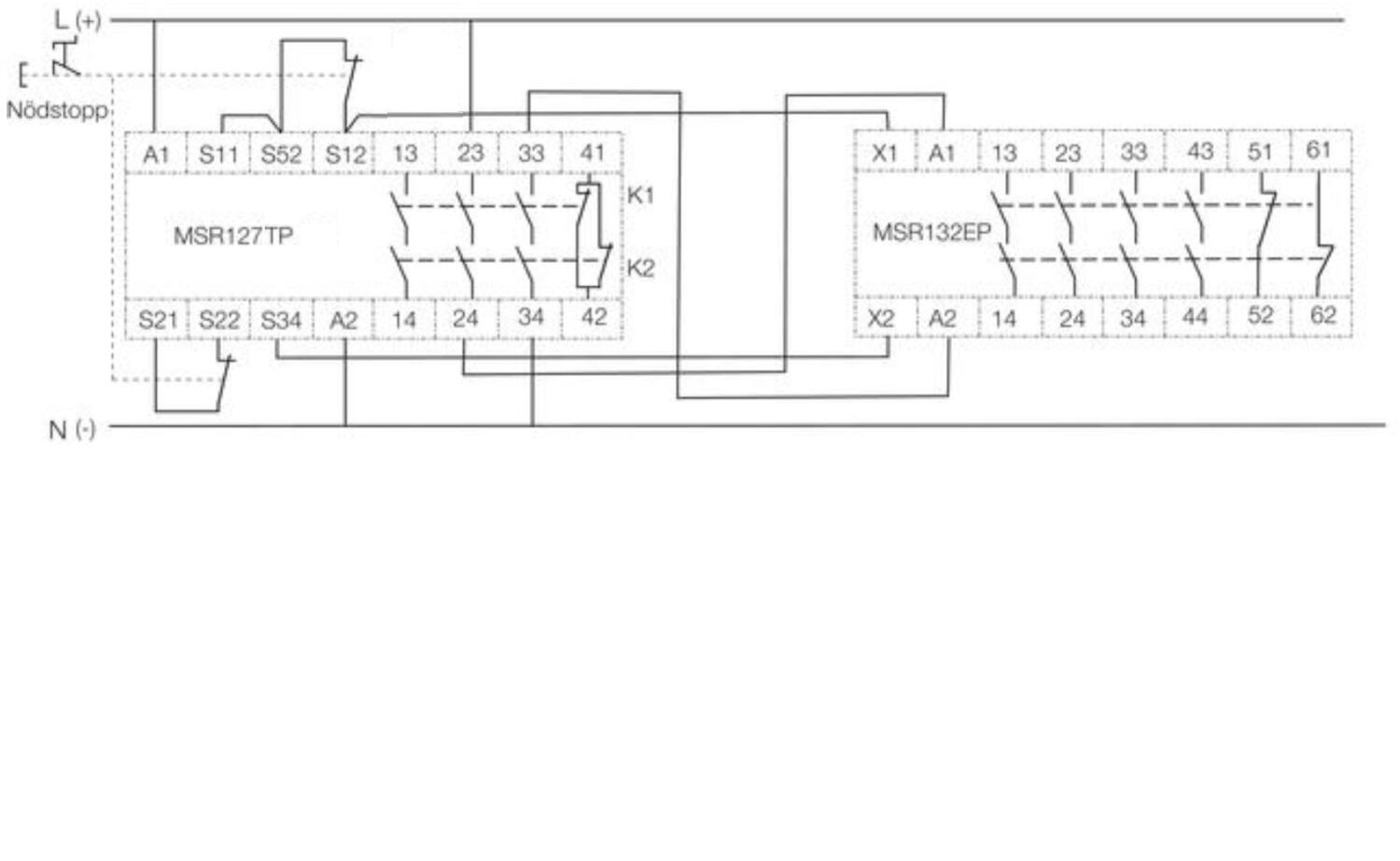

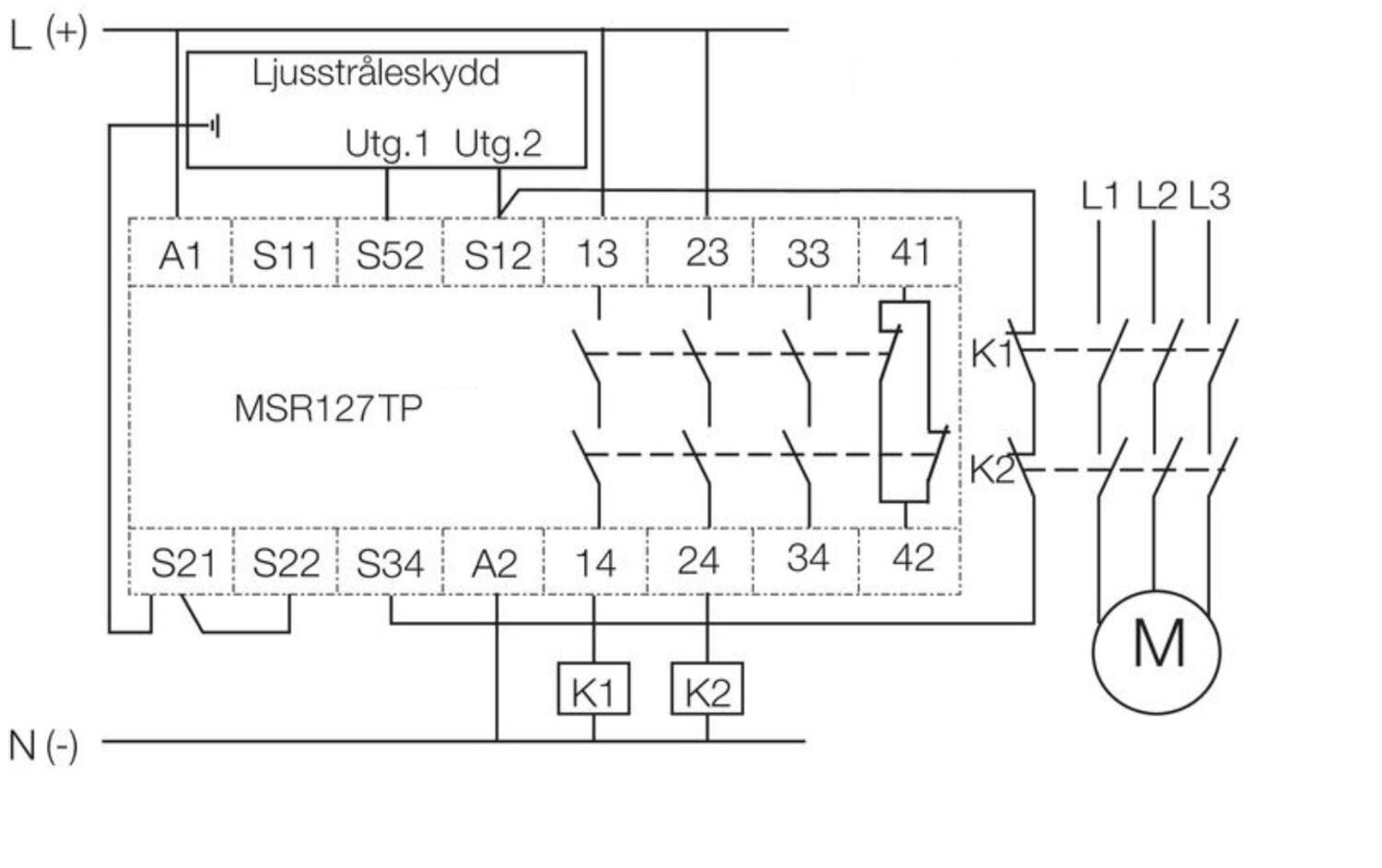

Wymiary i połączenia
Powiększ
A1&A2 = Zasilanie
S52&S12 = Wejscie bezpieczne (NC)
S21&S22 = Wejscie bezpieczne (NC)
S11&S52 = Wejscie bezpieczne jeden-kanal (NC)
S12&S34 = Kasowanie i nadzorowanie styczników zewnetrznych
13&14 = Wyjscie bezpieczne 1 (NO)
23&24 = Wyjscie bezpieczne 2 (NO)
33&34 = Wyjscie bezpieczne 3 (NO)
41&42 = Wyjscie sygnalowe (NC)
Opis produktu
Niewielki przekaźnik uniwersalny dla najwyższych poziomów bezpieczeństwa, odpowiedni do stosowania w maszynach szczególnie niebezpiecznych, gdzie zachodzi potrzeba całkowitego zdublowania i nadzorowania funkcji ochronnej. MSR127RP/TP można podłączać jedno- lub dwukanałowo w zależności od potrzeby. Podłączenie dwukanałowe wykonuje się za pośrednictwem dwóch oddzielnych obwodów, które nadzorują zestyki urządzenia zatrzymującego podczas każdego załączania i wyłączania. Przekaźnik można stosować w większości aplikacji do nadzorowania funkcji wyłączania awaryjnego lub innych urządzeń ochronnych. Do MSR127RP/TP można podłączyć także kurtynę świetlną.
| ||
Wskazywanie statusu | ||
PWR |
| Napięcie zasilania OK |
CH1 |
| K1 aktywny |
CH2 |
| K2 aktywny |
| ||
Używany z | ||
• Stop awaryjny | ||
• Wyłączniki drzwiowe | ||
• Wyłączniki bezkontaktowe | ||
• Kurtyny bezpieczeństwa | ||
• 3-pozycyjne urządzenie akceptujące | ||
• Wyłączniki nożne | ||
