ALLEN-BRADLEY
Przekaźnik bezpieczeństwa MSR131RTP
MSR131RTP to uniwersalny przekaźnik, który można podłączyć na cztery różne sposoby: jednokanałowo, dwukanałowo, dwa kanały kurtyny świetlnej lub do nadzorowania mat bezpieczeństwa. Przekaźnik ma trzy wyjścia bezpieczne i dwa wyjścia sygnałowe. Ponadto są dwa wyjścia tranzystorowe, z których jedno sygnalizuje stan wejść, a drugie stan wyjść bezpiecznych.
Właściwości techniczne
W zależności od wymagań bezpieczeństwa | ||
• Zestyki z wymuszonym prowadzeniem | ||
• Zdublowane zestyki wyjściowe | ||
• Redundacja wewnętrzna/zewnętrzna | ||
• Nadzorowane kasowanie | ||
| ||
Zalety dla użytkownika | ||
• Najwyższy poziom bezpieczeństwa | ||
• 3 wyjścia NO i 2 NC | ||
• 2 wyjścia tranzystorowe | ||
• Obciążenie zestyków 3A (AC-15) | ||
• Nadzorowanie styczników zewnętrznych | ||
• Małe wymiary | ||
• Zaciski wyjmowane | ||
• Międzynarodowe atesty | ||
• Wskazywanie statusu za pomocą LED | ||
| ||
Używane z | ||
• Stop awaryjny | ||
• Maty bezpieczeństwa | ||
• Wyłączniki drzwiowe | ||
• Wyłączniki bezkontaktowe | ||
• Kurtyny świetlne bezpieczeństwa | ||
• 3 pozycyjne urządzenie akceptujące | ||
• Wyłączniki nożne | ||
| ||
Wskazywanie statusu | ||
Moc |
| Napięcie zasilania OK |
Start |
| Aktywowane kasowanie |
CH1 IN |
| Wejście 1 OK |
CH2 IN |
| Wejście 2 OK |
CH1 |
| K1 aktywowany |
CH2 |
| K2 aktywowany |
- 3 wyjścia bezpieczeństwa NO
- 2 wyjścia sygnałowe NC
- 2 wyjścia tranzystorowe
- Zaciski wyjmowane
Wybrany wariant produktu
Wybrany wariant produktu
Specyfikacja techniczna
| Bezpiecznik wyjść | 6 A |
|---|---|
| Czas wyłączania | 15 ms |
| Czas załączenia | 100 ms |
| Dopuszczenia | BG, CE, cULus, TÜV |
| Maks. napięcie styku | 250 V AC/24 V DC |
| Maks. prąd zestyku | AC-15, 6 A, DC-13, 3 A |
| Max. temperatura pracy | 55 °C |
| Min. napięcie zestyku | 10 V |
| Min. prąd zestyku | 10 mA |
| Min. temperatura pracy | -5 °C |
| Montaż | Szyna DIN |
| MTTFd | 378 year |
| Napięcie zasilania | 230 V AC |
| Normy | EN60204-1 |
| PL | e enl. EN ISO 13849-1 |
|---|---|
| Pobór mocy | 4 W |
| Reset | Automatyczny, Manualny, Nadzorowany |
| SIL | 3 enl. EN IEC 62061 |
| Stopień ochrony: obudowa | IP40 |
| Stopień ochrony: zaciski | IP20 |
| Tolerancja | -20 % +10 % |
| Trwałość mechaniczna | 2 x 10^6 |
| Wskazywanie statusu | 6 x LED |
| Wyjścia bezpieczne | 3 NO |
| Wyjścia sygnałowe | 2 NC |
| Wyjście sygnałowe | 2 PNP |
| Zgodność z | EMC, LVD, MD |
Do pobrania

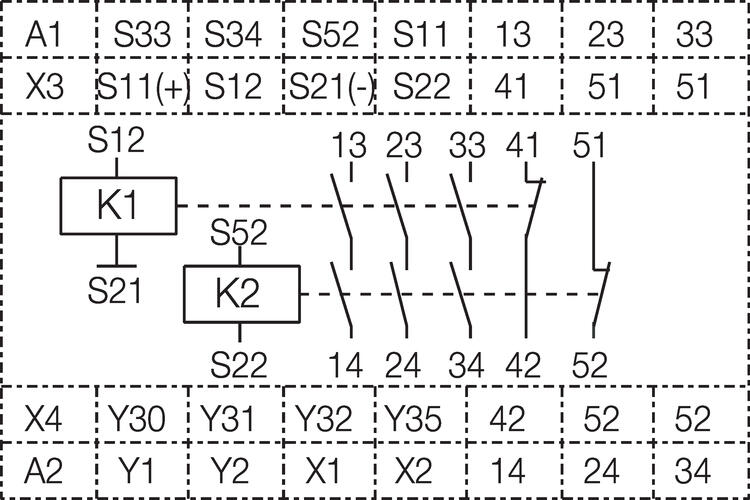

Wymiary i połączenia
Powiększ
A1&A2 = Zasilanie
S11&S12 = Wejscie bezpieczne (NC)
S21&S22 = Wejscie bezpieczne (NC)
X1&X2 = Zwora zwiazana z kasowaniem automatycznym
X3&X4 = Zwora zwiazana z kasowaniem automatycznym
S33&S34 = Zwora zwiazana z kasowaniem automatycznym, przycisk (NO)
dla nadzorowanego kasowania recznego
Y1&Y2 = Nadzorowanie styczników zewnetrznych
13&14 = Wyjscie bezpieczne 1 (NO)
23&24 = Wyjscie bezpieczne 2 (NO)
33&34 = Wyjscie bezpieczne 3 (NO)
41&42 = Wyjscie sygnalowe (NC)
51&52 = Wyjscie sygnalowe (NC)
Y31&Y32 = Wyjscie sygnalowe PNP
Y31&Y33 = Wyjscie sygnalowe PNP
Powiększ
Dwukanalowe polaczenie wylacznika awaryjnego.
Kasowanie automatyczne.
Nadzorowanie styczników zewnetrznych.

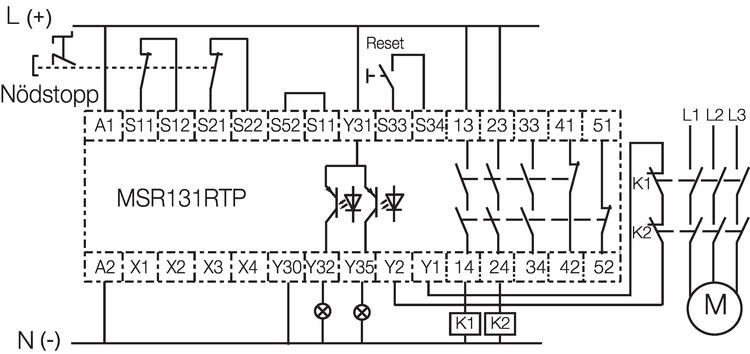

Powiększ
Dwukanalowe polaczenie wylacznika awaryjnego.
Nadzorowane kasowanie reczne.
Nadzorowanie styczników zewnetrznych.

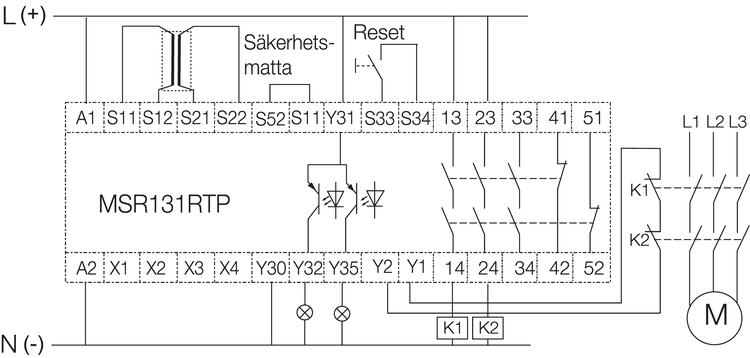

Powiększ
Podlaczenie maty bezpieczenstwa.
Nadzorowane kasowanie reczne.
Nadzorowanie styczników zewnetrznych.

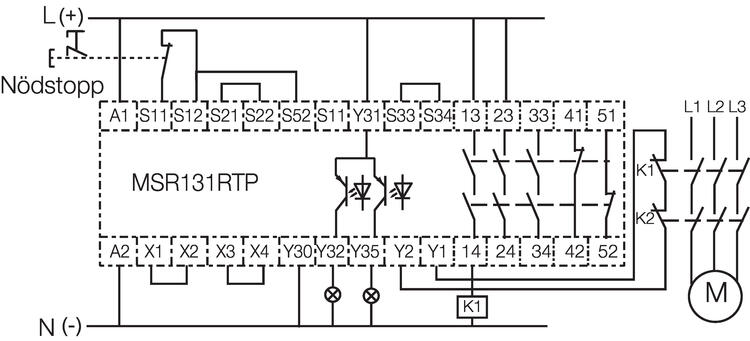

Powiększ
Jednokanalowe polaczenie wylacznika awaryjnego.
Kasowanie automatyczne.
Nadzorowanie styczników zewnetrznych.

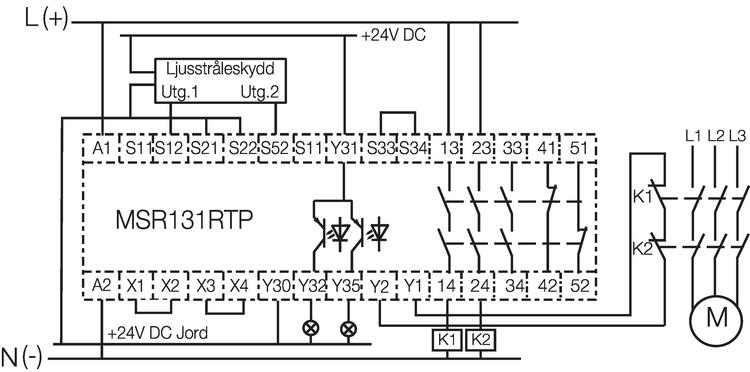

Powiększ
Kurtyna swietlna dwukanalowa.
Kasowanie automatyczne.
Nadzorowanie styczników zewnetrznych.

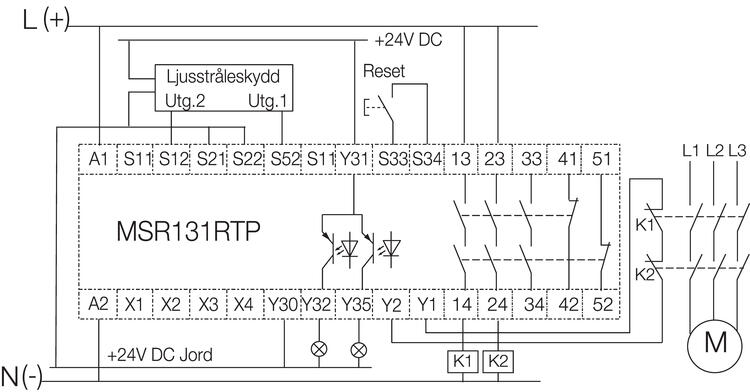

Powiększ
Kurtyna swietlna dwukanalowa.
Nadzorowane kasowanie reczne.
Nadzorowanie styczników zewnetrznych.
Opis produktu
MSR131RTP to uniwersalny przekaźnik, który można podłączyć na cztery różne sposoby: jednokanałowo, dwukanałowo, dwa kanały kurtyny świetlnej lub do nadzorowania mat bezpieczeństwa. Przekaźnik ma trzy wyjścia bezpieczne i dwa wyjścia sygnałowe. Ponadto są dwa wyjścia tranzystorowe, z których jedno sygnalizuje stan wejść, a drugie stan wyjść bezpiecznych.
Właściwości techniczne
W zależności od wymagań bezpieczeństwa | ||
• Zestyki z wymuszonym prowadzeniem | ||
• Zdublowane zestyki wyjściowe | ||
• Redundacja wewnętrzna/zewnętrzna | ||
• Nadzorowane kasowanie | ||
| ||
Zalety dla użytkownika | ||
• Najwyższy poziom bezpieczeństwa | ||
• 3 wyjścia NO i 2 NC | ||
• 2 wyjścia tranzystorowe | ||
• Obciążenie zestyków 3A (AC-15) | ||
• Nadzorowanie styczników zewnętrznych | ||
• Małe wymiary | ||
• Zaciski wyjmowane | ||
• Międzynarodowe atesty | ||
• Wskazywanie statusu za pomocą LED | ||
| ||
Używane z | ||
• Stop awaryjny | ||
• Maty bezpieczeństwa | ||
• Wyłączniki drzwiowe | ||
• Wyłączniki bezkontaktowe | ||
• Kurtyny świetlne bezpieczeństwa | ||
• 3 pozycyjne urządzenie akceptujące | ||
• Wyłączniki nożne | ||
| ||
Wskazywanie statusu | ||
Moc |
| Napięcie zasilania OK |
Start |
| Aktywowane kasowanie |
CH1 IN |
| Wejście 1 OK |
CH2 IN |
| Wejście 2 OK |
CH1 |
| K1 aktywowany |
CH2 |
| K2 aktywowany |
