Przekaźnik bezpieczeństwa MSR138DP
MSR138DP to przekaźnik o kilku funkcjach. Przekaźnik dostępny jest z pięcioma wyjściami bezpiecznymi lub czterema wyjściami bezpiecznymi i jednym sygnałowym. Dwa bezpieczne działają bezzwłocznie, a pozostałe można opóźnić czasowo do 30 s. Jest to bardzo przydatne w razie potrzeby tzw. kontrolowanego zatrzymywania, gdzie zatrzymywanie programowe odbywa się bezzwłocznie, a zatrzymywanie bezpieczne po ustalonym czasie. Za pomocą przycisku możliwe jest także kasowanie czasu na wyjściach z opóźnieniem, zanim czas dobiegnie końca.
Właściwości techniczne
W zależności od wymagań bezpieczeństwa | ||
· Zestyki z wymuszonym prowadzeniem | ||
· Zdublowane zestyki wyjściowe | ||
· Redundacja wewnętrzna/zewnętrzna | ||
· Nadzorowane kasowanie | ||
· | ||
Zalety dla użytkownika | ||
· Najwyższy poziom bezpieczeństwa | ||
· 5 wyjść NO lub 4 NO i 1 NC | ||
· Obciążenie zestyków 6A (AC-15) | ||
· Nadzorowanie styczników zewnętrznych | ||
· Małe wymiary | ||
· Zaciski wyjmowane | ||
· Międzynarodowe atesty | ||
· Wskazywanie statusu za pomocą LED | ||
| ||
Używany z | ||
· Stop awaryjny | ||
· Wyłączniki drzwiowe | ||
· Wyłączniki bezkontaktowe | ||
· Kurtyny świetlne bezpieczeństwa | ||
· 3-pozycyjne urzadzenie akceptujące | ||
· Wyłączniki nożne | ||
| ||
Wskazywanie statusu | ||
Power |
| Napięcie zasilania OK |
Start |
| Reset aktywowany |
CH1 IN |
| Wejście 1 OK |
CH2 IN |
| Wejście 2 OK |
CH1 |
| K1 aktywowany |
CH2 |
| K2 aktywowany |
CHT1 |
| Opóźnienie czasowe aktywowane |
CHT2 |
| Opóźnienie czasowe aktywowane |
- Opóźnienie czasowe do 30 s
- 5 wyjść bezpiecznych NO
- Zaciski wyjmowane
Wybrany wariant produktu
Wybrany wariant produktu
Specyfikacja techniczna
| Czas wyłączania | 15 ms |
|---|---|
| Czas załączenia | 100 ms |
| Dopuszczenia | BG, CE, cULus, TÜV |
| Maks. napięcie styku | 250 V AC/24 V DC |
| Maks. prąd zestyku | AC-15, 6 A, DC-13, 3 A |
| Max. temperatura pracy | 55 °C |
| Min. napięcie zestyku | 10 V |
| Min. prąd zestyku | 10 mA |
| Min. temperatura pracy | -5 °C |
| Napięcie zasilania | 230 V AC |
| PL | e enl. EN ISO 13849-1 |
| Pobór mocy | 4 W |
|---|---|
| Reset | Automatyczny, Manualny, Nadzorowany |
| SIL | 3 enl. EN IEC 62061 |
| Stopień ochrony: obudowa | IP40 |
| Stopień ochrony: zaciski | IP20 |
| Tolerancja | -20 % +10 % |
| Wskazywanie statusu | 8 x LED |
| Wyjścia bezpieczne | 3 NO |
| Wyjścia sygnałowe | 1 NO |
| Zgodność z | EMC, LVD, MD |
Do pobrania

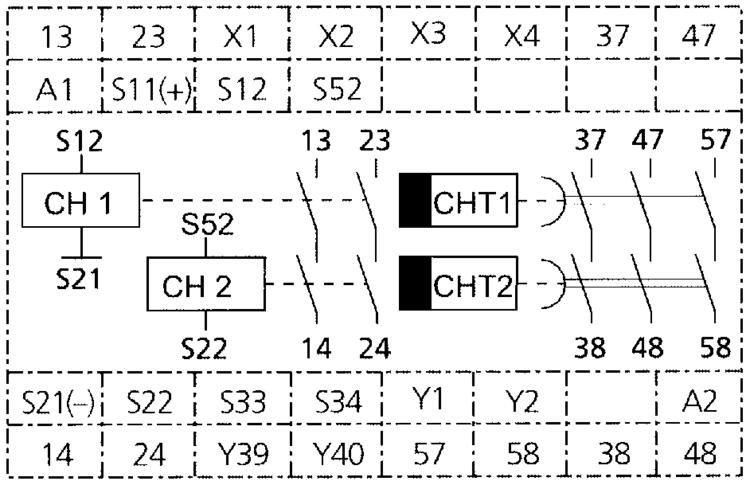

Wymiary i połączenia
Powiększ
A1&A2 = Zasilanie
S11&S12 = Wejscie bezpieczne (NC)
S21&S22 = Wejscie bezpieczne (NC)
X1&X2 = Zwora zwiazana z kasowaniem automatycznym
X3&X4 = Zwora zwiazana z kasowaniem automatycznym
S33&S34 = Zwora zwiazana z kasowaniem automatycznym,
przycisk (NO) dla nadzorowanego kasowania recznego
Y39&Y40 = Kasowanie ustawionego czasu
Y1&Y2 = Nadzorowanie styczników zewnetrznych
13&14 = Wyjscie bezpieczne 1 (NO)
23&24 = Wyjscie bezpieczne 2 (NO)
37&38 = Wyjscie opóznione 1 (NO)
47&48 = Wyjscie opóznione 2 (NO)
57&58 = Wyjscie opóznione 3 (NO) (MSR138DP)
55&56 = Wyjscie opóznione 3 (NC) (MSR138.1DP)
Powiększ

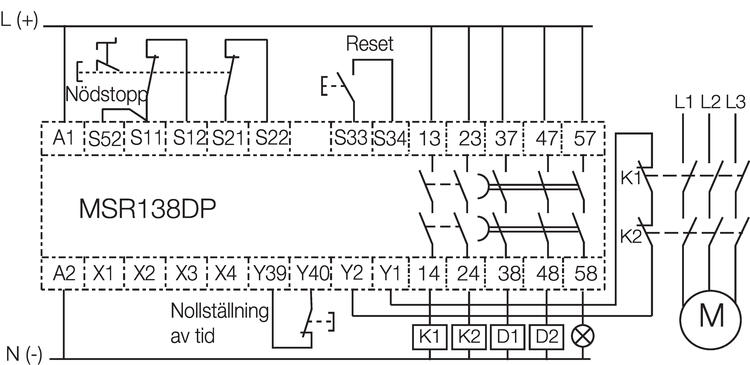

Dwukanalowe polaczenie wylacznika awaryjnego.
Nadzorowane kasowanie reczne.
Nadzorowanie styczników zewnetrznych.
Powiększ

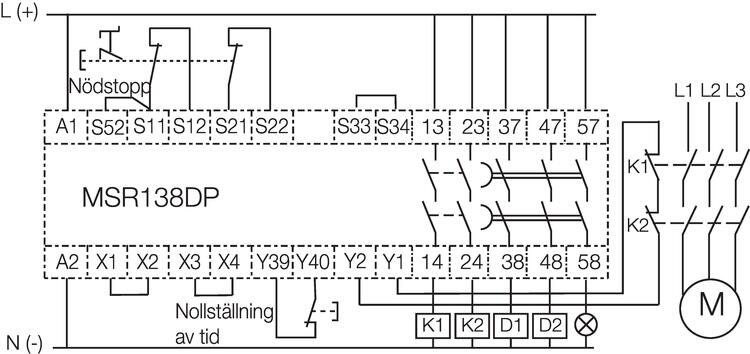

Dwukanalowe polaczenie wylacznika awaryjnego.
Kasowanie automatyczne.
Nadzorowanie styczników zewnetrznych.
Powiększ

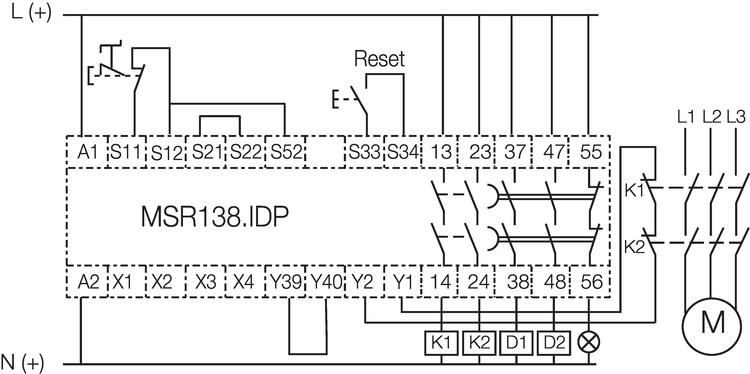

Jednokanalowe polaczenie wylacznika awaryjnego.
Nadzorowane kasowanie reczne.
Nadzorowanie styczników zewnetrznych.
Powiększ

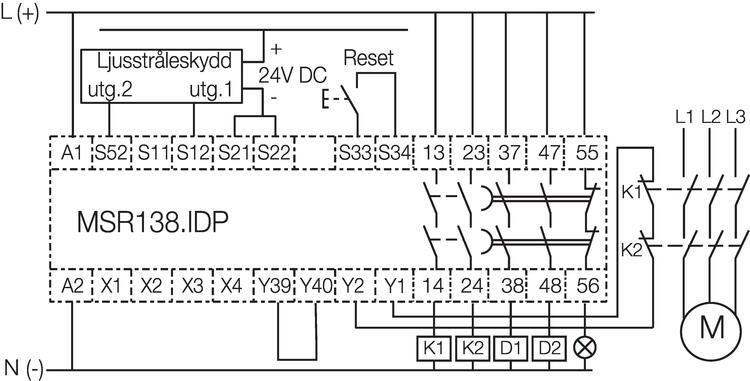

Kurtyna swietlna dwukanalowa.
Nadzorowane kasowanie reczne.
Nadzorowanie styczników zewnetrznych.
Opis produktu
MSR138DP to przekaźnik o kilku funkcjach. Przekaźnik dostępny jest z pięcioma wyjściami bezpiecznymi lub czterema wyjściami bezpiecznymi i jednym sygnałowym. Dwa bezpieczne działają bezzwłocznie, a pozostałe można opóźnić czasowo do 30 s. Jest to bardzo przydatne w razie potrzeby tzw. kontrolowanego zatrzymywania, gdzie zatrzymywanie programowe odbywa się bezzwłocznie, a zatrzymywanie bezpieczne po ustalonym czasie. Za pomocą przycisku możliwe jest także kasowanie czasu na wyjściach z opóźnieniem, zanim czas dobiegnie końca.
Właściwości techniczne
W zależności od wymagań bezpieczeństwa | ||
· Zestyki z wymuszonym prowadzeniem | ||
· Zdublowane zestyki wyjściowe | ||
· Redundacja wewnętrzna/zewnętrzna | ||
· Nadzorowane kasowanie | ||
· | ||
Zalety dla użytkownika | ||
· Najwyższy poziom bezpieczeństwa | ||
· 5 wyjść NO lub 4 NO i 1 NC | ||
· Obciążenie zestyków 6A (AC-15) | ||
· Nadzorowanie styczników zewnętrznych | ||
· Małe wymiary | ||
· Zaciski wyjmowane | ||
· Międzynarodowe atesty | ||
· Wskazywanie statusu za pomocą LED | ||
| ||
Używany z | ||
· Stop awaryjny | ||
· Wyłączniki drzwiowe | ||
· Wyłączniki bezkontaktowe | ||
· Kurtyny świetlne bezpieczeństwa | ||
· 3-pozycyjne urzadzenie akceptujące | ||
· Wyłączniki nożne | ||
| ||
Wskazywanie statusu | ||
Power |
| Napięcie zasilania OK |
Start |
| Reset aktywowany |
CH1 IN |
| Wejście 1 OK |
CH2 IN |
| Wejście 2 OK |
CH1 |
| K1 aktywowany |
CH2 |
| K2 aktywowany |
CHT1 |
| Opóźnienie czasowe aktywowane |
CHT2 |
| Opóźnienie czasowe aktywowane |
