Przekaźnik bezpieczeństwa SCR-73-i
SCR-73-i stosuje się jako uniwersalny przekaźnik bezpieczeństwa, który sprawdza się doskonale w sytuacjach, gdy potrzebne jest wiele bezpiecznych wyjść. Pozwala to zredukować czas montażu zarówno w przypadku nowych instalacji, jak i w przypadku serwisu w porównaniu z tradycyjnym połączeniem między przekaźnikiem bezpieczeństwa z jednostką rozszerzającą. SCR-73-i można podłączać jedno- lub dwukanałowo w zależności od potrzeby.Przekaźnik posiada zarówno reset automatyczny jak i nadzorowany manualny. Wyboru trybu resetu dokonuje sie poprzez odpowiednie podłączenie. Prostą diagnostykę zapewnia 6 diod LED.
Dane techniczne
Standard | EN ISO13849-1 EN62061 EN60204-1 EN ISO12100 | |
Napięcie zasilania | 24 V AC/DC | |
Tolerancja | -15% +10% | |
Pobór mocy | 3,2 W (24 V DC) | |
Znamionowa częstotliwość zasilania | 50 Hz - 60 Hz | |
Znamionowe napięcie wyjściowe | 24 V DC (S11) | |
Prąd wyjściowy | 100 mA (S11) | |
Czas załączenia | 100 ms | |
Czas wyłączenia | 25 ms | |
Znamionowe napięcie wyjściowe | 250 V AC | |
Max, prąd na jedno wyjście | 6 A | |
Max, całkowity prąd wszyskich wyjść | 8 A | |
Maks. obciążenia | AC | AC-15, 4 A, 230 V |
DC | DC-13, 24 V, 30 W, 2 A | |
Min. napięcie/prąd zestyku | 10 V/10 mA | |
Bezpiecznik wyjść | 4 A wolny, 6 A szybki | |
Materiał zestyków | AgSnO2 | |
Trwałość mechaniczna | 10 x 106 | |
Znamionowe napięcie udarowe | 4 kV | |
Znamionowe napięcie izolacji | 250 V | |
Stopień ochrony | IP20 | |
Temperatura pracy | -20 °C do +55 °C | |
Stopień zanieczyszczenia | 2 | |
Kategoria przepięcia | III | |
Waga | 300 g | |
Montaż | Szyna DIN | |
SIL | 3 zgodnie z EN62061 | |
PL | e zgodnie z ISO13849-1 | |
DC | 99% (wysoki) | |

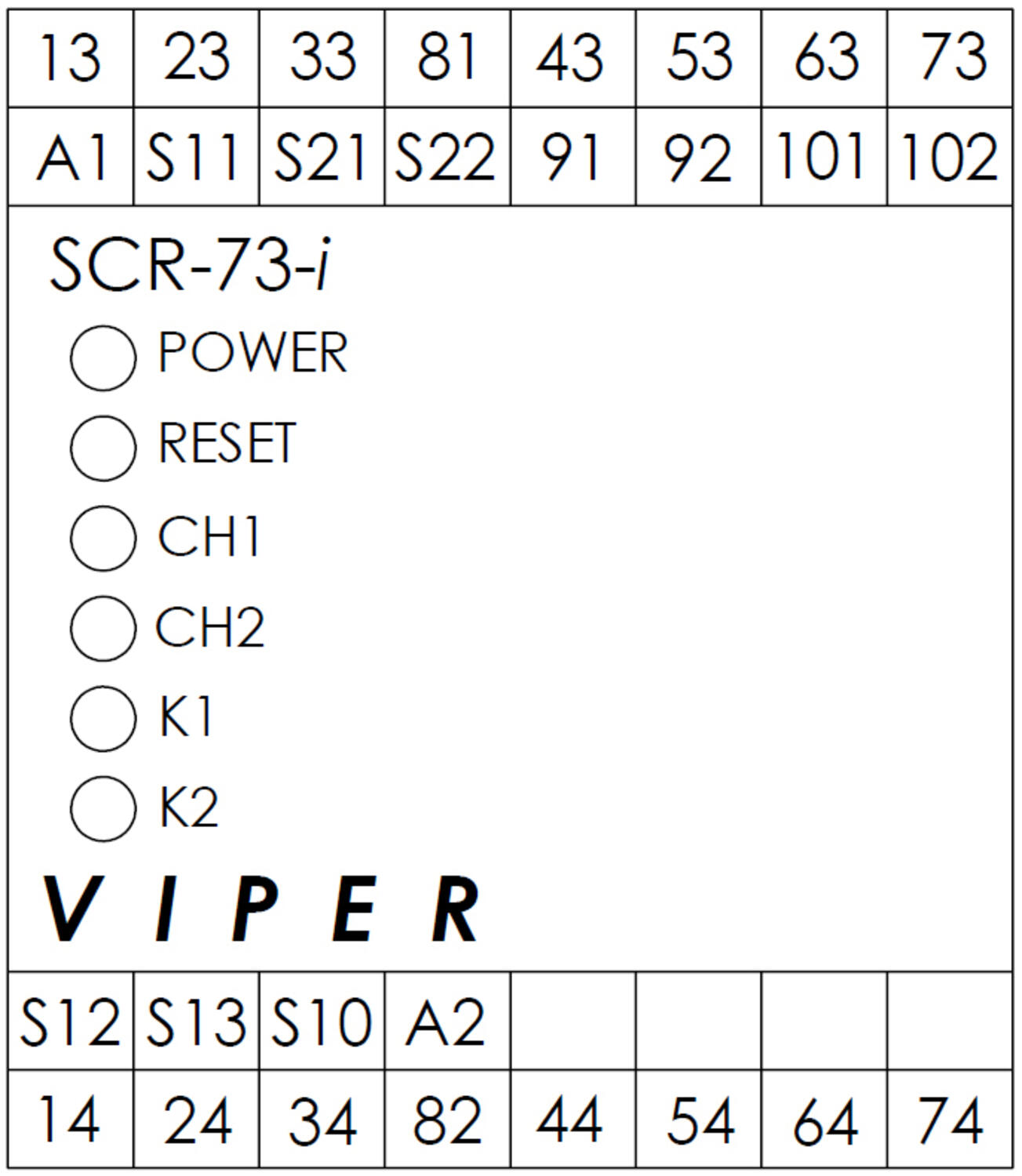

Wskazywanie statusu | |||
| Power |
| Napięcie zasilania OK |
Reset |
| Obwód resetu zamknięty | |
CH1 |
| Obwód wejściowy 1 zamkniety | |
CH2 |
| Obwód wejściowy 2 zamkniety | |
K1 |
| Przekaźnik wewnętrzny K1 aktywny | |
K2 |
| Przekaźnik wewnętrzny K2 aktywny | |
Wymiary
| ||
| ||
| A1 A2 | Zasilanie 24 V AC/DC |
S11 | Wyjście kontrolne | |
S10 S13 S12 | Wejścia kontrolne | |
S21 | Wejście resetu automatycznego | |
S22 | Wejście resetu manualnego | |
13-14 | Wyjście bezpieczne 1 | |
23-24 | Wyjście bezpieczne 2 | |
33-34 | Wyjście bezpieczne 3 | |
43-44 | Wyjście bezpieczne 4 | |
53-54 | Wyjście bezpieczne 5 | |
63-64 | Wyjście bezpieczne 6 | |
73-74 | Wyjście bezpieczne 7 | |
81-82 | Wyjście sygnałowe (K1/K2) | |
91-92 | Wyjście sygnałowe (K3) | |
101-102 | Wyjście sygnałowe (K4) | |
Połączenia
|
Dwukanałowe połączenie wyłącznika awaryjnego. |
Nr katalogowy
Nr katalogowy | Opis | Zaciski | Napięcie | Obwody wejściowe | Wyjścia |
280005 | Przekaźnik bezpieczeństwa SCR-73-i | Standardowe zaciski śrubowe | 24 V AC/DC | 2NC | 7NC + 3NO |
280005-P | Przekaźnik bezpieczeństwa SCR-73-i | Wyjmowane zaciski śrubowe | 24 V AC/DC | 2NC | 7NC + 3NO |
Download
Instrukcje
| |||
Produkt | Opis | Format pliku |
|
Przekaźnik bezpieczeństwa SCR-73-i | Karta katalogowa | ||
Przekaźnik bezpieczeństwa SCR-73-i | Instrukcja obsługi | ||
- Wyjścia bezpieczeństwa 7 NC
- Wyjścia sygnałowe 3 NO
- Zaciski stałe lub wyjmowane
- Reset automatyczny/manualny
- Obudowa 45 mm
