INXPECT
Radar bezpieczeństwa
Czujnik radarowy S203A-W, (WL)
Czujniki S203A to trzecia generacja czujników o mniejszym kącie rozwarcia w płaszczyśnie pionowej (12o).
Czujniki idelanie nadają się do aplikacji ze złożonymi scenariuszami, włącznie z zastosowaniami mobilnymi.
Czujniki realizują następujące funkcje:

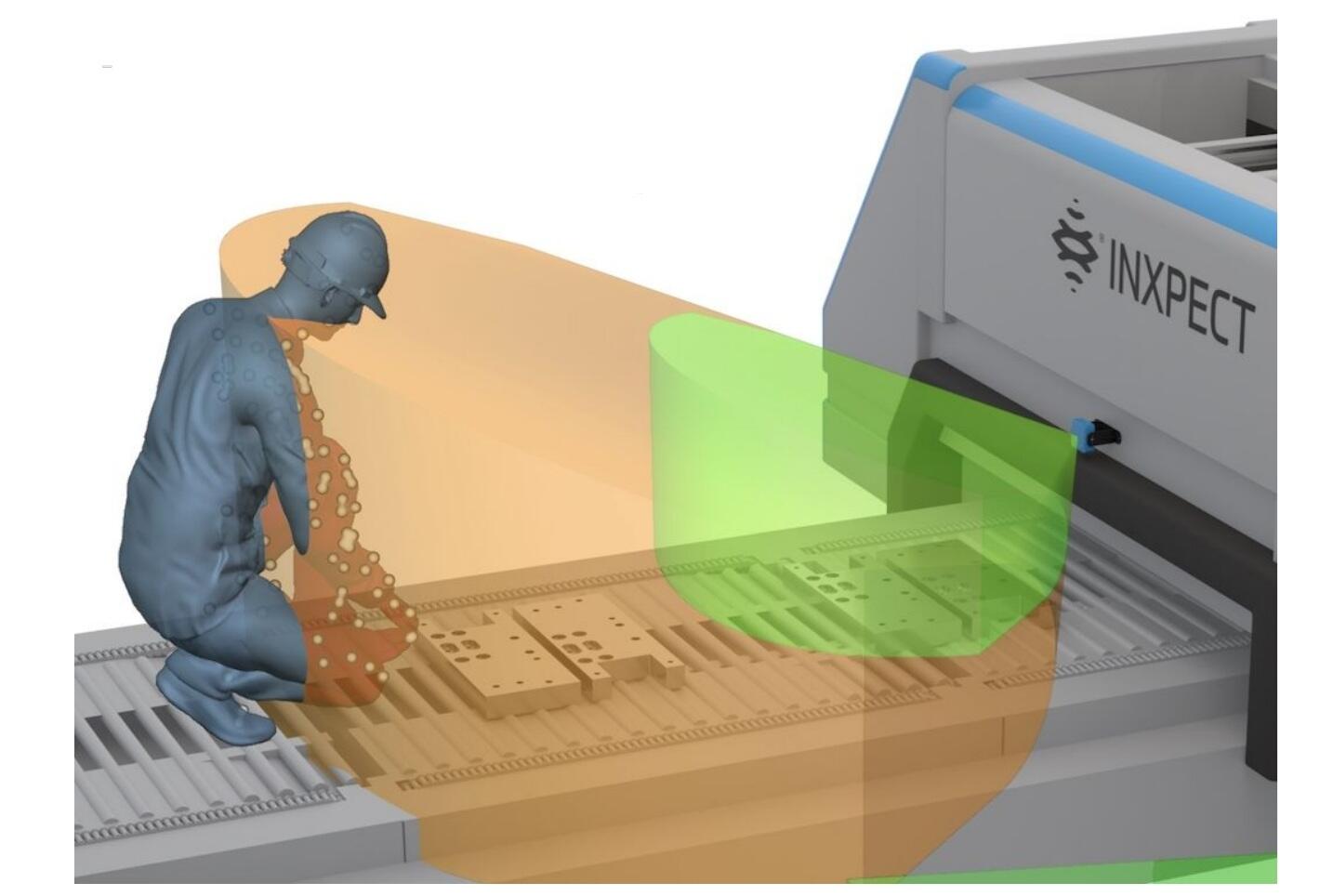

- Analiza ruchu w polu działania
- Wysyłanie do sterownika sygnałów związanych z wykrytym ruchem oraz raportowanie błędów i wysyłanie informacji diagnostycznych poprzez magistralę CAN bus
- Wykrycie obiektów nieruchomych: ta nowa opcja umożliwia wykrycie obiektów nieruchomych w obszarze, gdzie jest aktywna funkcja bezpieczeństwa związana z przeciwdziałaniem ponownemu uruchomieniu. Dzięki niej zapobiega się ponownemu ruchowi urządzenia mobilnego, kiedy są przeszkody w polu detekcji.
- Może być stosowany w kurzu, parze, dymie
- Regulowane pole detekcji 10-100°
- Strefa bezpieczeństwa 0,5-9m
- Płaszczyzna pionowa: 12°
- SIL2, PLd
Wybrany wariant produktu
Wybrany wariant produktu
Specyfikacja techniczna
| Dane | CANbus |
|---|---|
| Kąt skanowania | 100 ° |
| Kod producenta | 90306011 |
| Materiał obudowy | Poliester wzmocniony włóknem szklanym, Aluminium |
| Metoda detekcji | Radar |
| MTTFd | 42 years |
| Napięcie zasilania | 24 V |
| PL | d |
| Pobór mocy | 1,2 W |
|---|---|
| Podłączenie | Złącze 5-pinowe 2 x M12 |
| Security Field | 5 |
| SIL | 2 |
| Stopień ochrony IP | IP67 |
| Zakres temperatury stałego użytkowania od | -30 °C |
| Żywotność | 20 years |
Do pobrania
-
Inxpect-Product-Brochure-v2.8-EN.pdf
-
Inxpect_Product_Catalogue_v2.8_-_EN_8ceMS1W.pdf
-
Inxpect-SAF-IM-200S_5m_7_00047_en_v1.5.pdf
-
Inxpect-SAF-MI-100S-200S_7_00046_multi_v3.1_26000041.pdf
-
Inxpect Brochure Pallet StackerDestacker Solution v1.1 - EN.pdf
-
S203A_2AXES.stp
-
S203A_3AXES.stp
-
S203A_2AXES_iges.iges
-
S203A_3AXES_iges.iges
-
S203A-W_PATTERN_5m_FOV100 v1.iges
-
Inxpect-EPLAN-file-S203A-W_7_00266_en_v2.zip
-
Kable Inxpect - specyfikacja
-
Inxpect 100S_200S Cable Validator tool_7_00066_en_v1.9.xlsx
-
Inxpect-200S-SISTEMA-libs-no-PROFIsafe_7_00092_en_v1.2.zip
-
Inxpect-200S-SISTEMA-libs-PROFIsafe_7_00091_en_v1.2.zip
-
Inxpect Safety - Windows (installer version)_7_00062_en_2.7.108.exe
Opis produktu
Czujniki S203A to trzecia generacja czujników o mniejszym kącie rozwarcia w płaszczyśnie pionowej (12o).
Czujniki idelanie nadają się do aplikacji ze złożonymi scenariuszami, włącznie z zastosowaniami mobilnymi.
Czujniki realizują następujące funkcje:
- Analiza ruchu w polu działania
- Wysyłanie do sterownika sygnałów związanych z wykrytym ruchem oraz raportowanie błędów i wysyłanie informacji diagnostycznych poprzez magistralę CAN bus
- Wykrycie obiektów nieruchomych: ta nowa opcja umożliwia wykrycie obiektów nieruchomych w obszarze, gdzie jest aktywna funkcja bezpieczeństwa związana z przeciwdziałaniem ponownemu uruchomieniu. Dzięki niej zapobiega się ponownemu ruchowi urządzenia mobilnego, kiedy są przeszkody w polu detekcji.
