HOKUYO
Skanery laserowe bezpieczeństwa o zwiększonej odporności na czynniki środowiskowe
Seria UAM-05LPA
Firma Hokuyo wprowadza na rynek nowy skaner bezpieczeństwa UAM-05LPA. Konstrukcja tego nowego skanera opiera się na bardzo udanym skanerze UAM-05LP, z którego czerpie wszystkie swoje zalety, ale jednocześnie je doskonali i dodaje nowe funkcje. Skaner ten został opracowany głównie w odpowiedzi na zapotrzebowania klientów, aby zapewnić wyższą złożoność i funkcjonalność, a jednocześnie zachowując prostotę użytkowania. Skaner UAM-05LPA zapewnia więc najwyższej jakości technologie bezpieczeństwa w zakresie nadzorowania obszaru, nie tylko w aplikacjach przemysłowych.
RÓŻNICE WZGLĘDEM UAM-05LP:
- Większa odporność na osadzanie kurzu dzięki antyelektrostatycznemu oknu optycznemu, które aktywnie zapobiega zbieraniu się kurzu oraz dzięki zmodyfikowanemu oprogramowaniu, które lepiej toleruje kurz.
- Konfigurowanie skanera jest teraz możliwe także przez port Ethernet. Ta opcja znacznie ułatwia monitorowanie i zmiany w grupie pojazdów AGV.
- Zwiększona wydajność, szybkość przetwarzania i przesyłania informacji.
- Więcej wejść dla enkoderów. Seria UAM-05LPA posiada wejścia do obsługi aż 4 enkoderów.
- Wyższa odporność na zakłócenia elektromagnetyczne z otoczenia.
- Dokładniejsze mapowanie otoczenia ułatwiające dokowanie pojazdów AGV.
KLUCZOWE CECHY:
Kompaktowa konstrukcja:
Skaner UAM-05LPA wyróżnia się kompaktowymi wymiarami: 95 x 80 x 80 mm i wagą zaledwie 0,5 kg. Elastyczne możliwości instalacji umożliwiają szeroki zakres zastosowań, np. na stanowiskach roboczych, w systemach magazynowych czy na liniach produkcyjnych.
Strefy bezpieczeństwa z dokładnie określonym zasięgiem detekcji:
Ten model oferuje maksymalny zasięg detekcji w strefie bezpieczeństwa do 5 metrów i w strefie ostrzegawczej do 30 metrów. Dzięki precyzyjnemu kątu pokrycia 270° zapewnia optymalną ochronę bez martwych punktów.
Dla aplikacji stacjonarnych i AGV:
Skanery UAM-05LPA można ustawić w dwóch podstawowych typach detekcji bezpieczeństwa: Dwie strefy bezpieczeństwa lub jedna strefa bezpieczeństwa z dwiema strefami ostrzegawczymi.
Poziom bezpieczeństwa SIL2 / PL d:
Skaner Hokuyo spełnia standardy bezpieczeństwa SIL2 (IEC 61508 i EN 62061) oraz PL d (ISO 13849-1).
Interfejs i łatwa integracja:
UAM-05LPA obsługuje komunikację SCIP 2.2 działającą poprzez port Ethernet do podłączenia do nadrzędnego systemu. Ponadto skaner posiada interfejs RS-485 do podłączenia jednostki Master do maksymalnie trzech jednostek Slave. To połączenie znacznie ułatwia diagnostykę i konfigurację.
Odporność i niezawodność w trudnych warunkach:
Skaner zaprojektowano tak, aby był odporny na trudniejsze warunki pracy, dzięki czemu idealnie nadaje się do stosowania w zapylonych środowiskach. Stopień ochrony IP65 gwarantuje wysoką odporność na kurz i wilgoć.
Intuicyjne ustawienie i diagnostyka:
Dzięki intuicyjnemu oprogramowaniu konfiguracja stref bezpieczeństwa i ustawienia skanera są bardzo proste. Zintegrowane funkcje diagnostyczne umożliwiają szybkie i dokładne wykrywanie problemów.
ZASTOSOWANIE:
- Stanowiska zrobotyzowane i roboty współpracujące: nadzorowanie obszarów roboczych w celu zwiększenia bezpieczeństwa.
- Zautomatyzowane systemy magazynowe: wykrywanie przeszkód i zabezpieczenie pracowników oraz towarów.
- Linie montażowe: zapewnienie bezpieczeństwa operatorów i sprzętu w automatycznym procesie produkcyjnym.
- Automatycznie kierowane pojazdy (AGV): wykrywanie przeszkód w celu zapewnienia bezpieczeństwa ludzi i maszyn.
- Jeden z najmniejszych skanerów laserowych bezpieczeństwa na rynku
- 5 m strefa bezpieczeństwa, 30 m strefa ostrzegawcza
- Zwiększona odporność na zakurzenie
- Wejścia do obsługi aż 4 enkoderów
- Konfigurowanie skanera możliwe także przez port Ethernet
Wybrany wariant produktu
Wybrany wariant produktu
Specyfikacja techniczna
| Czas reakcji wyłączenie max | 270 ms |
|---|---|
| Czas reakcji wyłączenie min | 60 ms |
| Długość | 80 mm |
| Dopuszczenia | BG, CE, cULus, TÜV |
| Kąt skanowania | 270 ° |
| Klasa lasera | Class 1 |
| Liczba obszarów bezpieczeństwa | 128 szt |
| Masa | 8 kg |
| Materiał obudowy | Aluminium |
| Materiał: okno skanera | Poliwęglan |
| Max. temperatura pracy | 50 °C |
| Min. temperatura pracy | -10 °C |
| Napięcie zasilania | 24VDC |
| Napięcie zasilania DC | 24 V DC |
| Optyka | Laser klasy 1, 905 nm |
| PFHd | 7,8x10-8: kiedy funkcja Master/Slave jest nieużywana, 1,6x10-7: kiedy funkcja Master/Slave jest używana |
| PL | d zgodnie z EN ISO 13849-1 |
|---|---|
| SIL | 2 zgodnie z EN IEC 61508 |
| Stopień ochrony IP | IP65 |
| Strefa bezpieczeństwa max | 5 m |
| Strefa ostrzegawcza max | 30 m |
| Szerokość | 80 mm |
| Tolerancja | +100 mm |
| Tolerancja napięcia | ±10 % |
| Typ | 3 zgodnie z EN 61496-1 |
| Wejścia | 5 wejść x 2 kanały, 1 wejście dla funkcji (EDM / RESET / MUTING1 / MUTING2 / OVERRIDE) |
| Wyjścia sygnałowe | 2xOSSD |
| Wyjście bezpieczeństwa | 4xOSSD |
| Wysokość | 95 mm |
| Zgodność z | EMC, LVD, MD |
Wymiary i połączenia
Powiększ
Wejscia:
(EDM1, EDM2, RESET1, RESET2, MUTING1, MUTING2, MUTING3, MUTING4, OVERRIDE1, OVERRIDE2)

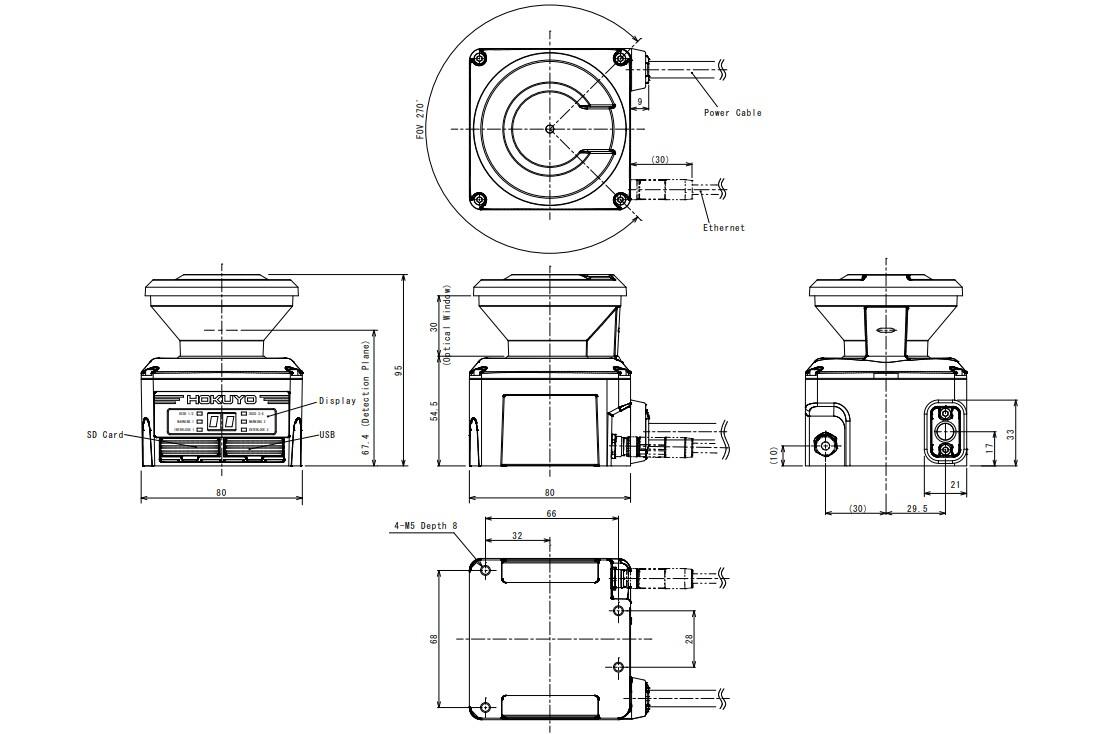

Rysunki techniczne
Powiększ
Wejscie enkodera
Skaner UAM-05LP posiada wejscie dla dwóch, dwukanalowych enkoderów inkrementalnych. Oznacza to, ze w aplikacjach mobilnych mozna automatycznie przelaczac do 32 wzorów stref bezpieczenstwa, w zaleznosci od kierunku jazdy oraz predkosci pojazdu.
Powiększ
Funkcja Master/Slave
Maksymalnie cztery skanery mozna podlaczyc poprzez interfejs RS-485 do pracy Master / Slave. Jedna jednostka dziala jako Master, który komunikuje sie z maksymalnie trzema skanerami, które pracuja jako Slave.
Powiększ
Transmisja danych
Skaner UAM-05LP posiada wbudowane gniazdo Ethernet, z którego mozna uzyskac strumien danych pomiarowych w protokole w standardzie SCIP2.2.
Powiększ
Konfiguracja
Programy moga byc zapisywane na karcie pamieci microSD, dzieki czemu program moze byc ladowany bezposrednio do skanera laserowego lub alternatywnie mozna programowac z komputera.
Opis produktu
Firma Hokuyo wprowadza na rynek nowy skaner bezpieczeństwa UAM-05LPA. Konstrukcja tego nowego skanera opiera się na bardzo udanym skanerze UAM-05LP, z którego czerpie wszystkie swoje zalety, ale jednocześnie je doskonali i dodaje nowe funkcje. Skaner ten został opracowany głównie w odpowiedzi na zapotrzebowania klientów, aby zapewnić wyższą złożoność i funkcjonalność, a jednocześnie zachowując prostotę użytkowania. Skaner UAM-05LPA zapewnia więc najwyższej jakości technologie bezpieczeństwa w zakresie nadzorowania obszaru, nie tylko w aplikacjach przemysłowych.
RÓŻNICE WZGLĘDEM UAM-05LP:
- Większa odporność na osadzanie kurzu dzięki antyelektrostatycznemu oknu optycznemu, które aktywnie zapobiega zbieraniu się kurzu oraz dzięki zmodyfikowanemu oprogramowaniu, które lepiej toleruje kurz.
- Konfigurowanie skanera jest teraz możliwe także przez port Ethernet. Ta opcja znacznie ułatwia monitorowanie i zmiany w grupie pojazdów AGV.
- Zwiększona wydajność, szybkość przetwarzania i przesyłania informacji.
- Więcej wejść dla enkoderów. Seria UAM-05LPA posiada wejścia do obsługi aż 4 enkoderów.
- Wyższa odporność na zakłócenia elektromagnetyczne z otoczenia.
- Dokładniejsze mapowanie otoczenia ułatwiające dokowanie pojazdów AGV.
KLUCZOWE CECHY:
Kompaktowa konstrukcja:
Skaner UAM-05LPA wyróżnia się kompaktowymi wymiarami: 95 x 80 x 80 mm i wagą zaledwie 0,5 kg. Elastyczne możliwości instalacji umożliwiają szeroki zakres zastosowań, np. na stanowiskach roboczych, w systemach magazynowych czy na liniach produkcyjnych.
Strefy bezpieczeństwa z dokładnie określonym zasięgiem detekcji:
Ten model oferuje maksymalny zasięg detekcji w strefie bezpieczeństwa do 5 metrów i w strefie ostrzegawczej do 30 metrów. Dzięki precyzyjnemu kątu pokrycia 270° zapewnia optymalną ochronę bez martwych punktów.
Dla aplikacji stacjonarnych i AGV:
Skanery UAM-05LPA można ustawić w dwóch podstawowych typach detekcji bezpieczeństwa: Dwie strefy bezpieczeństwa lub jedna strefa bezpieczeństwa z dwiema strefami ostrzegawczymi.
Poziom bezpieczeństwa SIL2 / PL d:
Skaner Hokuyo spełnia standardy bezpieczeństwa SIL2 (IEC 61508 i EN 62061) oraz PL d (ISO 13849-1).
Interfejs i łatwa integracja:
UAM-05LPA obsługuje komunikację SCIP 2.2 działającą poprzez port Ethernet do podłączenia do nadrzędnego systemu. Ponadto skaner posiada interfejs RS-485 do podłączenia jednostki Master do maksymalnie trzech jednostek Slave. To połączenie znacznie ułatwia diagnostykę i konfigurację.
Odporność i niezawodność w trudnych warunkach:
Skaner zaprojektowano tak, aby był odporny na trudniejsze warunki pracy, dzięki czemu idealnie nadaje się do stosowania w zapylonych środowiskach. Stopień ochrony IP65 gwarantuje wysoką odporność na kurz i wilgoć.
Intuicyjne ustawienie i diagnostyka:
Dzięki intuicyjnemu oprogramowaniu konfiguracja stref bezpieczeństwa i ustawienia skanera są bardzo proste. Zintegrowane funkcje diagnostyczne umożliwiają szybkie i dokładne wykrywanie problemów.
ZASTOSOWANIE:
- Stanowiska zrobotyzowane i roboty współpracujące: nadzorowanie obszarów roboczych w celu zwiększenia bezpieczeństwa.
- Zautomatyzowane systemy magazynowe: wykrywanie przeszkód i zabezpieczenie pracowników oraz towarów.
- Linie montażowe: zapewnienie bezpieczeństwa operatorów i sprzętu w automatycznym procesie produkcyjnym.
- Automatycznie kierowane pojazdy (AGV): wykrywanie przeszkód w celu zapewnienia bezpieczeństwa ludzi i maszyn.
