CASTELL

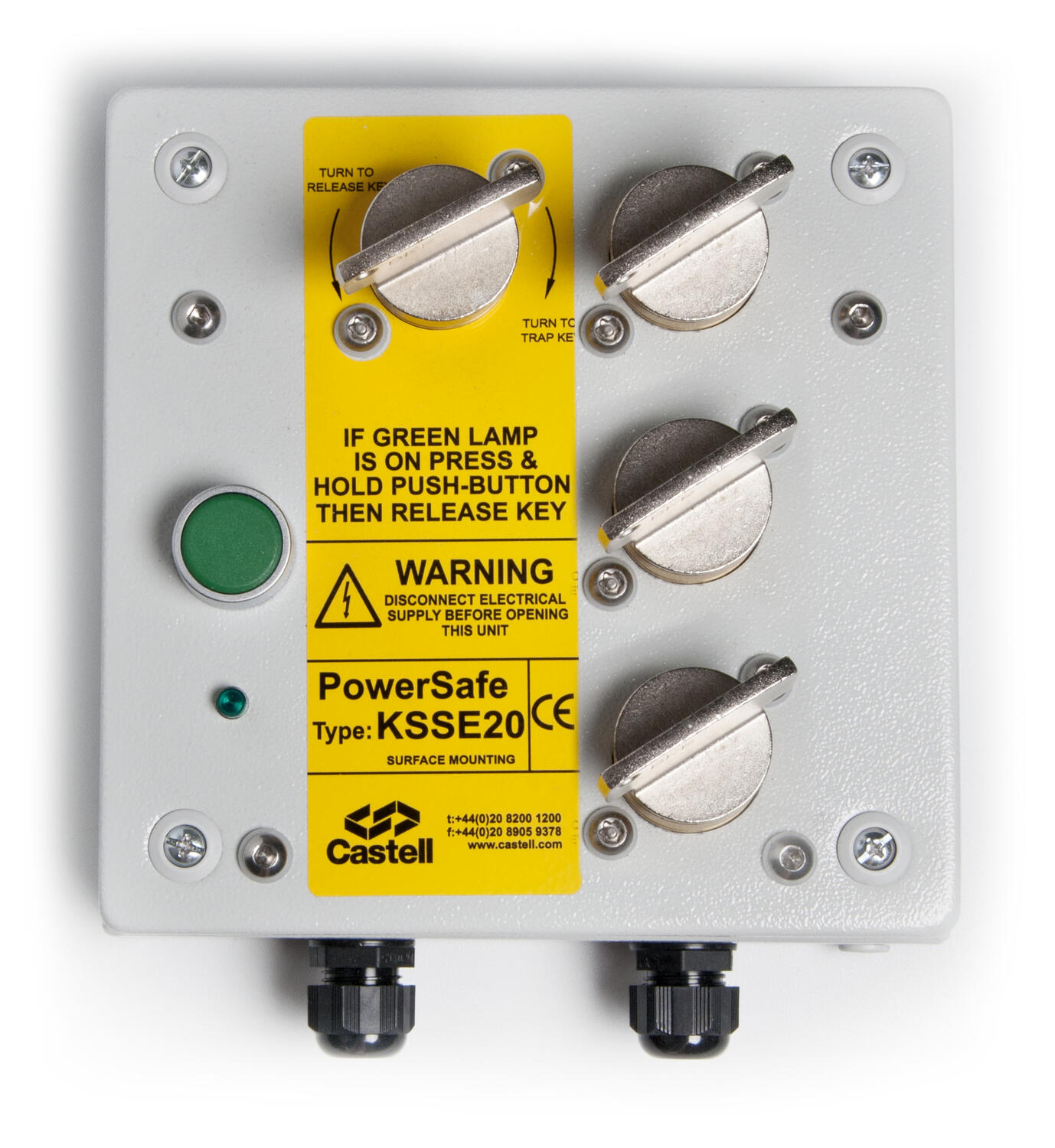

Odłącznik izolacyjny KSSE20
Po podaniu napięcia na cewkę wyłącznika jest możliwe odblokowanie do 4 kluczy, które można stosować do otwarcia większej liczby osłon.
Dane techniczne
Funkcja zestyków | Klucz | 2 NC + 2 NO lub 4 NC |
Cewka | 2 NC | |
Maks. napięcie zestyku | 400 V | |
Maks. prąd zestyku | 20 A | |
Min. prąd zestyku | 400 mA | |
Stopień ochrony | IP65 | |
Materiał | Blokada | Mosiądz lub stal nierdzewna |
Obudowa | Stal proszkowana lub stal nierdzewna | |
Montaż | Obudowa | 4 x M6 |
Panel | 2 x M6 | |
Temperatura pracy | -5 °C do +55 °C | |
Trwałość mechaniczna | >106 | |
Waga | 2 kg | |
Bezpieczeństwo | PL e wg. EN13849-1 (kompletny system) | |
Zgodność z | MD, EMC, LVD | |
Atesty | BS, CSA, UL and VDE | |
|
| ||
Klucz | Cewka | ||
| lub | ||
Wymiary
(mm)
Wersja panelowa | Wersja w obudowie |
Kod zamówienia
UWAGA! Przy zamówieniu numer zamówienia należy uzupełnić symbolem klucza np. „AB1” lub „ABC123”.
Download
Instrukcje
| |||
Produkt | Opis | Format pliku |
|
KSSE20 | Instrukcja obsługi | ||
CAD-rysunki
| |||
Produkt | Opis | Format pliku |
|
KSSE20 | CAD-rysunek | STEP |
|
Certyfikat
| |||
Produkt | Opis | Format pliku |
|
KSSE20 | Deklaracja zgodności | ||
KSSE20 | MTTF | ||
- Mechaniczne blokowanie przez elektromagnes
- Wersja panelowa lub w obudowie
- Styki 2 NC + 2 NO lub 4 NC
Wybrany wariant produktu
Nr produktu:
Wybrany wariant produktu
Specyfikacja techniczna
| Dopuszczenia | CE, CSA, UL |
|---|---|
| Maks. napięcie styku | 400 V |
| Maks. prąd styku | 20 A |
| Masa | 4 kg |
| Materials Locks | Mosiądz |
| Min. napięcie zestyku | 20 V |
| Min. prąd zestyku | 5 mA |
| Temperatura otoczenia do | 55 °C |
| Temperatura otoczenia od | -25 °C |
Opis produktu
Po podaniu napięcia na cewkę wyłącznika jest możliwe odblokowanie do 4 kluczy, które można stosować do otwarcia większej liczby osłon.
Dane techniczne
Funkcja zestyków | Klucz | 2 NC + 2 NO lub 4 NC |
Cewka | 2 NC | |
Maks. napięcie zestyku | 400 V | |
Maks. prąd zestyku | 20 A | |
Min. prąd zestyku | 400 mA | |
Stopień ochrony | IP65 | |
Materiał | Blokada | Mosiądz lub stal nierdzewna |
Obudowa | Stal proszkowana lub stal nierdzewna | |
Montaż | Obudowa | 4 x M6 |
Panel | 2 x M6 | |
Temperatura pracy | -5 °C do +55 °C | |
Trwałość mechaniczna | >106 | |
Waga | 2 kg | |
Bezpieczeństwo | PL e wg. EN13849-1 (kompletny system) | |
Zgodność z | MD, EMC, LVD | |
Atesty | BS, CSA, UL and VDE | |
|
| ||
Klucz | Cewka | ||
| lub | ||
Wymiary
(mm)
Wersja panelowa | Wersja w obudowie |
Kod zamówienia
UWAGA! Przy zamówieniu numer zamówienia należy uzupełnić symbolem klucza np. „AB1” lub „ABC123”.
Download
Instrukcje
| |||
Produkt | Opis | Format pliku |
|
KSSE20 | Instrukcja obsługi | ||
CAD-rysunki
| |||
Produkt | Opis | Format pliku |
|
KSSE20 | CAD-rysunek | STEP |
|
Certyfikat
| |||
Produkt | Opis | Format pliku |
|
KSSE20 | Deklaracja zgodności | ||
KSSE20 | MTTF | ||
