CASTELL

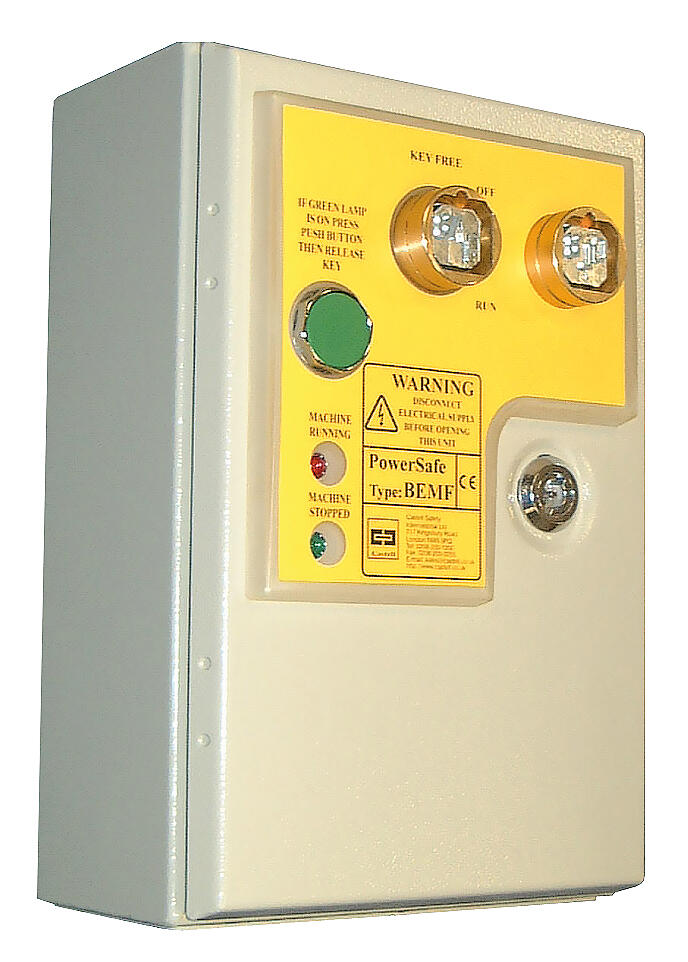

Moduł kontroli zatrzymania BEMF
BEMF nadzoruje silnik 1- lub 3-fazowy za pomocą wykrywania SEM bezpośrednio na uzwojeniu silnika. Tylko gdy silnik jest zatrzymany, klucz może zostać zwolniony.
Dane techniczne
Zasilanie | 24 V AC/DC, 110/230 V AC |
Pobór mocy | 20 VA/18 W |
Wyjście przekaźnikowe | 2 NC |
Wyjście tranzystorowe | 2 PNP |
Maks. napięcie zestyku | 250 V |
Maks. prąd zestyku | 8 A |
Max. napięcie silnika | 600 V |
Stopień ochrony | IP65 |
Kabel połączeniowy | 2 x M20 |
Montaż | 4 x M8 |
Waga | 5 kg |
Temperatura pracy | -5 °C do +55 °C |
Bezpieczeństwo | Do PL e wg. EN-ISO13849-1 (kompletny system) |
Standard | IEC947-1.3, IEC947-5, EN60947, EN60439-1 |
Zgodność z | MD, EMC, LVD |
Atesty | cULus |
Wskazywanie statusu | |
| Silnik pracuje |
| Silnik zatrzymany |
Wymiary
(mm)
Połączenie
Napięcie zasilania | Podłączenie do pętli bezpieczeństwa |
| |
E8 Napięcie zasilania OK |
|
E9 Silnik zatrzymany |
|
Silnik 1-fazowy lub silnik DC | Silnik 3-fazowy |
3-fazowy z falownikiem | 3-fazowy z przełącznikiem Y/D |
Numery katalogowe
Nr katalogowy | Opis |
BMFFSBFCAT4-24D | Moduły kontroli zatrzymania BEMF, 24 V DC |
BMFFSBFCAT4240A | Moduły kontroli zatrzymania BEMF, 240 V AC |
UWAGA! Przy zamówieniu numer zamówienia należy uzupełnić symbolem klucza, np. „AB1” lub „ABC123”.
Download
Instrukcje
| |||
Produkt | Opis | Format pliku |
|
BEMF | Instrukcja obsługi | ||
CAD-rysunki
| |||
Produkt | Opis | Format pliku |
|
BEMF | CAD-rysunek | STEP |
|
Certyfikat
| |||
Produkt | Opis | Format pliku |
|
BEMF | Deklaracja zgodności | ||
BEMF | MTTFd | ||
- Do silników 1- i 3-fazowych
- Do silników AC lub DC do 600 V
- Styki 2 NC + 2 PNP
Wybrany wariant produktu
Nr produktu:
Wybrany wariant produktu
Specyfikacja techniczna
| Dopuszczenia | UL |
|---|---|
| Maks. napięcie styku | 250 V |
| Maks. prąd styku | 8 A |
| Masa | 5 kg |
| Materiał obudowy | Stal malowana |
| Materials Locks | Mosiądz |
| Max. napięcie silnika | 600 V |
| Max. temperatura pracy | 55 °C |
| Min. temperatura pracy | -5 °C |
| Pobór mocy | 18 W |
| Stopień ochrony IP | IP65 |
Opis produktu
BEMF nadzoruje silnik 1- lub 3-fazowy za pomocą wykrywania SEM bezpośrednio na uzwojeniu silnika. Tylko gdy silnik jest zatrzymany, klucz może zostać zwolniony.
Dane techniczne
Zasilanie | 24 V AC/DC, 110/230 V AC |
Pobór mocy | 20 VA/18 W |
Wyjście przekaźnikowe | 2 NC |
Wyjście tranzystorowe | 2 PNP |
Maks. napięcie zestyku | 250 V |
Maks. prąd zestyku | 8 A |
Max. napięcie silnika | 600 V |
Stopień ochrony | IP65 |
Kabel połączeniowy | 2 x M20 |
Montaż | 4 x M8 |
Waga | 5 kg |
Temperatura pracy | -5 °C do +55 °C |
Bezpieczeństwo | Do PL e wg. EN-ISO13849-1 (kompletny system) |
Standard | IEC947-1.3, IEC947-5, EN60947, EN60439-1 |
Zgodność z | MD, EMC, LVD |
Atesty | cULus |
Wskazywanie statusu | |
| Silnik pracuje |
| Silnik zatrzymany |
Wymiary
(mm)
Połączenie
Napięcie zasilania | Podłączenie do pętli bezpieczeństwa |
| |
E8 Napięcie zasilania OK |
|
E9 Silnik zatrzymany |
|
Silnik 1-fazowy lub silnik DC | Silnik 3-fazowy |
3-fazowy z falownikiem | 3-fazowy z przełącznikiem Y/D |
Numery katalogowe
Nr katalogowy | Opis |
BMFFSBFCAT4-24D | Moduły kontroli zatrzymania BEMF, 24 V DC |
BMFFSBFCAT4240A | Moduły kontroli zatrzymania BEMF, 240 V AC |
UWAGA! Przy zamówieniu numer zamówienia należy uzupełnić symbolem klucza, np. „AB1” lub „ABC123”.
Download
Instrukcje
| |||
Produkt | Opis | Format pliku |
|
BEMF | Instrukcja obsługi | ||
CAD-rysunki
| |||
Produkt | Opis | Format pliku |
|
BEMF | CAD-rysunek | STEP |
|
Certyfikat
| |||
Produkt | Opis | Format pliku |
|
BEMF | Deklaracja zgodności | ||
BEMF | MTTFd | ||
