IDEM

Czujnik zbiegania taśmy ze stali nierdzewnej

Oferta czujników IDEM jest uzupełnieniem szerokiej gamy wyłączników linkowych stosowanych do zatrzymania awaryjnego wzdłuż przenośników. Montowane są one wzdłuż taśmy przenośnika i sygnalizują krzywo bieżność pasa przenośnika. W ofercie posiadamy modele standardowe (stop aluminium) oraz wykonane ze stali nierdzewnej. Czujniki są dostępne o różnych średnicach rolki, dzięki temu zapewniają długą żywotność urządzenia nawet w ciężkich warunkach pracy.

Dane techniczne

Standard

IEC 60947-5-1 EN 620

Obudowa/pokrywa

Stal nierdzewna

Części zewnętrzne

Stal nierdzewna

Stopień ochrony

IP67

Montaż

4 x M5

Pozycja montażowa

Każda

Przyłącze kabla

4 x M20 lub 4 x ½ “ NPT w zależności od modelu

Zalecany moment dokręcający

Mocowanie M5 4,0 Nm

Pokrywa T20 Torx M4 1,5 Nm

Zaciski 1,0 Nm

Temperatura pracy

-25 oC do 80 oC

Odporność na wibracje

10-500Hz 0,35mm

Odporność na wstrząsy

15g 11ms

Trwałość mechaniczna

150000 operacji przy obciążeniu 100mA

Zakresy przełączania

Sygnał ostrzegawczy

10 do 18 stopni

Sygnał STOP

15 do 35 stopni

Roboczy moment obrotowy (regulowany)

Medium Duty

1,8Nm do 2,8Nm

Heavy Duty

3,0Nm do 5,0Nm

Maksymalny kąt nachylenia (kąt montażu)

30 stopni

Maksymalne odchylenie rolki

65 stopni

Typ styków bezpieczeństwa

IEC 60947-5-1 podwójny blok zestyków

Materiał styków

Srebro

Podłączenie przewowodów

Śrubowe do 2,5mm2

Klasyfikacja

Kategoria użytkowania: AC15

Znamionowe napięcie/ prąd

AC15 A300 240V. 3A. / 120V. 6A. ac

24V. 2,5A dc

Prąd termiczny (Ith)

10A

Napięcie znamionowe izolacji (Ui)

500V

Napięcie znamionowe udarowe wytrzymywane (Uimp)

2500V

Zabezpieczenie przed zwarciem i przeciążeniem

Bezpiecznik zewnętrzny 10A. (FF)

Nr katalogowy

Nr katalogowy

Nazwa

Moment obrotowy

Ostrzeżenie

STOP

501001

Czujnik zbiegania taśmy SS, rolka 35mm, krótka, styki 2NC 2NO

1,8Nm do 2,8Nm

(Ustawienie fabryczne: 1,8Nm)

10-18 stopni

(Ustawienie fabryczne:

14 stopni)

15-35 stopni

(Ustawienie fabryczne:

25 stopni)

501003A

Czujnik zbiegania taśmy SS, rolka 35mm, krótka, styki 2NC 2NO, 24V, LED

501003C

Czujnik zbiegania taśmy SS, rolka 35mm, krótka, styki 2NC 2NO, 230V, LED

501021

Czujnik zbiegania taśmy SS, rolka 35mm, krótka, styki 2NC 2NO, EX, 3m kabel

501005

Czujnik zbiegania taśmy SS, rolka 35mm, długa, styki 2NC 2NO

3,0Nm do 5,0Nm

(Ustawienie fabryczne: 3,0Nm)

10-18 stopni

(Ustawienie fabryczne:

14 stopni)

15-35 stopni

(Ustawienie fabryczne:

25 stopni)

501007A

Czujnik zbiegania taśmy SS, rolka 35mm, długa, styki 2NC 2NO, 24V, LED

501007C

Czujnik zbiegania taśmy SS, rolka 35mm, długa, styki 2NC 2NO, 230V, LED

501051

Czujnik zbiegania taśmy SS, rolka 35mm, długa, styki 2NC 2NO, EX, 3m kabel

501009

Czujnik zbiegania taśmy SS, rolka 50mm, styki 2NC 2NO

3,0Nm do 5,0Nm

(Ustawienie fabryczne: 3,0Nm)

10-18 stopni

(Ustawienie fabryczne:

14 stopni)

15-35 stopni

(Ustawienie fabryczne:

25 stopni)

501011A

Czujnik zbiegania taśmy SS, rolka 50mm, styki 2NC 2NO, 24V, LED

501011C

Czujnik zbiegania taśmy SS, rolka 50mm, styki 2NC 2NO, 230V, LED

501091

Czujnik zbiegania taśmy SS, rolka 50mm, styki 2NC 2NO, EX, 3m kabel



Pokaż więcej
  • Dwustopniowe działanie
  • 3 rodzaje rolek dźwigni
  • Regulowany kąt zadziałania
  • 2 niezależne bloki zestyków 1NO+1NC
  • Dostępne w wersji EX

Wybrany wariant produktu


Pobierz PDF

Dane techniczne/dokumentacja

Opis produktu

Akcesoria i powiązane produkty

Wybrany wariant produktu

Specyfikacja techniczna

Aktywator Rolka 35 x 120mm, krótka
ATEX Nie
Dopuszczenia IEC 60947-5-1
Kategoria użytkowania AC15
Materiał zestyków Srebro
Materiał: obudowa Stal nierdzewna
Montaż 4 x M5
Napięcie znamionowe izolacji 500V
Napięcie znamionowe udarowe wytrzymywane (Uimp) 2500V
Podłączenie Śrubowe, przewód do 2,5mm2
Prąd termiczny (Ith) 10 A
Przyłącze kabla 4 x M20
Stopień ochrony IP IP67
Temperatura pracy -25°C...+80°C
Trwałość mechaniczna 150000 operacji przy obciążeniu 100mA
Typ zestyku IEC 60947-5-1 podwójny blok zestyków
Wbudowana dioda LED Nie
Zestyki 2NC 2NO
Znamionowe napięcie/prąd AC15 A300 240V. 3A. / 120V. 6A. ac, 24V. 2,5A dc

Do pobrania

Wymiary i połączenia

Belt Switch 35mm Short Roller (for Dimension).tif Powiększ

Wymiary czujnika z rolka 35mm, rolka krótka

Opis produktu

Oferta czujników IDEM jest uzupełnieniem szerokiej gamy wyłączników linkowych stosowanych do zatrzymania awaryjnego wzdłuż przenośników. Montowane są one wzdłuż taśmy przenośnika i sygnalizują krzywo bieżność pasa przenośnika. W ofercie posiadamy modele standardowe (stop aluminium) oraz wykonane ze stali nierdzewnej. Czujniki są dostępne o różnych średnicach rolki, dzięki temu zapewniają długą żywotność urządzenia nawet w ciężkich warunkach pracy.

Dane techniczne

Standard

IEC 60947-5-1 EN 620

Obudowa/pokrywa

Stal nierdzewna

Części zewnętrzne

Stal nierdzewna

Stopień ochrony

IP67

Montaż

4 x M5

Pozycja montażowa

Każda

Przyłącze kabla

4 x M20 lub 4 x ½ “ NPT w zależności od modelu

Zalecany moment dokręcający

Mocowanie M5 4,0 Nm

Pokrywa T20 Torx M4 1,5 Nm

Zaciski 1,0 Nm

Temperatura pracy

-25 oC do 80 oC

Odporność na wibracje

10-500Hz 0,35mm

Odporność na wstrząsy

15g 11ms

Trwałość mechaniczna

150000 operacji przy obciążeniu 100mA

Zakresy przełączania

Sygnał ostrzegawczy

10 do 18 stopni

Sygnał STOP

15 do 35 stopni

Roboczy moment obrotowy (regulowany)

Medium Duty

1,8Nm do 2,8Nm

Heavy Duty

3,0Nm do 5,0Nm

Maksymalny kąt nachylenia (kąt montażu)

30 stopni

Maksymalne odchylenie rolki

65 stopni

Typ styków bezpieczeństwa

IEC 60947-5-1 podwójny blok zestyków

Materiał styków

Srebro

Podłączenie przewowodów

Śrubowe do 2,5mm2

Klasyfikacja

Kategoria użytkowania: AC15

Znamionowe napięcie/ prąd

AC15 A300 240V. 3A. / 120V. 6A. ac

24V. 2,5A dc

Prąd termiczny (Ith)

10A

Napięcie znamionowe izolacji (Ui)

500V

Napięcie znamionowe udarowe wytrzymywane (Uimp)

2500V

Zabezpieczenie przed zwarciem i przeciążeniem

Bezpiecznik zewnętrzny 10A. (FF)

Nr katalogowy

Nr katalogowy

Nazwa

Moment obrotowy

Ostrzeżenie

STOP

501001

Czujnik zbiegania taśmy SS, rolka 35mm, krótka, styki 2NC 2NO

1,8Nm do 2,8Nm

(Ustawienie fabryczne: 1,8Nm)

10-18 stopni

(Ustawienie fabryczne:

14 stopni)

15-35 stopni

(Ustawienie fabryczne:

25 stopni)

501003A

Czujnik zbiegania taśmy SS, rolka 35mm, krótka, styki 2NC 2NO, 24V, LED

501003C

Czujnik zbiegania taśmy SS, rolka 35mm, krótka, styki 2NC 2NO, 230V, LED

501021

Czujnik zbiegania taśmy SS, rolka 35mm, krótka, styki 2NC 2NO, EX, 3m kabel

501005

Czujnik zbiegania taśmy SS, rolka 35mm, długa, styki 2NC 2NO

3,0Nm do 5,0Nm

(Ustawienie fabryczne: 3,0Nm)

10-18 stopni

(Ustawienie fabryczne:

14 stopni)

15-35 stopni

(Ustawienie fabryczne:

25 stopni)

501007A

Czujnik zbiegania taśmy SS, rolka 35mm, długa, styki 2NC 2NO, 24V, LED

501007C

Czujnik zbiegania taśmy SS, rolka 35mm, długa, styki 2NC 2NO, 230V, LED

501051

Czujnik zbiegania taśmy SS, rolka 35mm, długa, styki 2NC 2NO, EX, 3m kabel

501009

Czujnik zbiegania taśmy SS, rolka 50mm, styki 2NC 2NO

3,0Nm do 5,0Nm

(Ustawienie fabryczne: 3,0Nm)

10-18 stopni

(Ustawienie fabryczne:

14 stopni)

15-35 stopni

(Ustawienie fabryczne:

25 stopni)

501011A

Czujnik zbiegania taśmy SS, rolka 50mm, styki 2NC 2NO, 24V, LED

501011C

Czujnik zbiegania taśmy SS, rolka 50mm, styki 2NC 2NO, 230V, LED

501091

Czujnik zbiegania taśmy SS, rolka 50mm, styki 2NC 2NO, EX, 3m kabel



Akcesoria

Powiązane

Nowości

Nowy Skaner laserowy bezpieczeństwa UAM-05LPA z rozszerzoną funkcjonalnością

Popularny skaner laserowy bezpieczeństwa UAM-05 został zmodernizowany i teraz jest dostępny w nowej, ulepszonej wersji – UAM-05LPA. Dzięki zastosowaniu najnowocześniejszych technologii i udoskonalonym funkcjom jest on dostosowany do przyszłych wymagań w automatyce przemysłowej.

Akademia OEM

Systemy kontroli dostępu

Mechaniczne systemy kontroli dostępu są łatwe w instalacji i służą do otwierania włazów i bram w aplikacjach, w których występuje zagrożenie powodowane przez ruchome części maszyn. W tym artykule dowiesz się więcej o zaletach systemów kontroli dostępu.

Nowości

Kurtyny świetlne bezpieczeństwa w przemyśle

Seria SH4 to kompletna rodzina kurtyn świetlnych bezpieczeństwa, które nie tylko spełniają wysokie wymagania dotyczące działania i odporności na warunki otoczenia w przemyśle, ale także przenoszą bezpieczeństwo na nowy poziom.

Nowości

Programowalny sterownik bezpieczeństwa HSC-A100-ENC do aplikacji AGV

HSC-A100-ENC jest programowalnym sterownikiem bezpieczeństwa, który umożliwia sterowanie pracą do 6 skanerów bezpieczeństwa połączonych interfejsem komunikacyjnym. Zawiera interfejsy pozwalające na podłączenie do 4 enkoderów. Posiada 16 cyfrowych wejść bezpieczeństwa, 6 bezpiecznych wyjść cyfrowych, 2 wyjścia przekaźnikowe oraz 2 wyjścia testowe.

Nowości

Kamery cofania Orlaco gwarancją bezpieczeństwa i wydajności

Kamery cofania firmy Orlaco do samochodów ciężarowych, wózków widłowych i sprzętu budowlanego to gwarancja bezpieczeństwa i wydajności na najwyższym poziomie!

Nowości

Kontrola przepływu za pomocą FMQ

Precyzyjna kontrola przepływu jest skutecznym sposobem na automatyzację procesów i oszczędność zasobów w przemyśle spożywczym, w tym również w przemyśle mleczarskim. Dzięki przepływomierzowi elektromagnetycznemu FMQ firma Anderson-Negele poprawia stosunek korzyści do kosztów.

Warianty produktu Aktywator Wbudowana dioda LED Zasilanie diody LED Cena

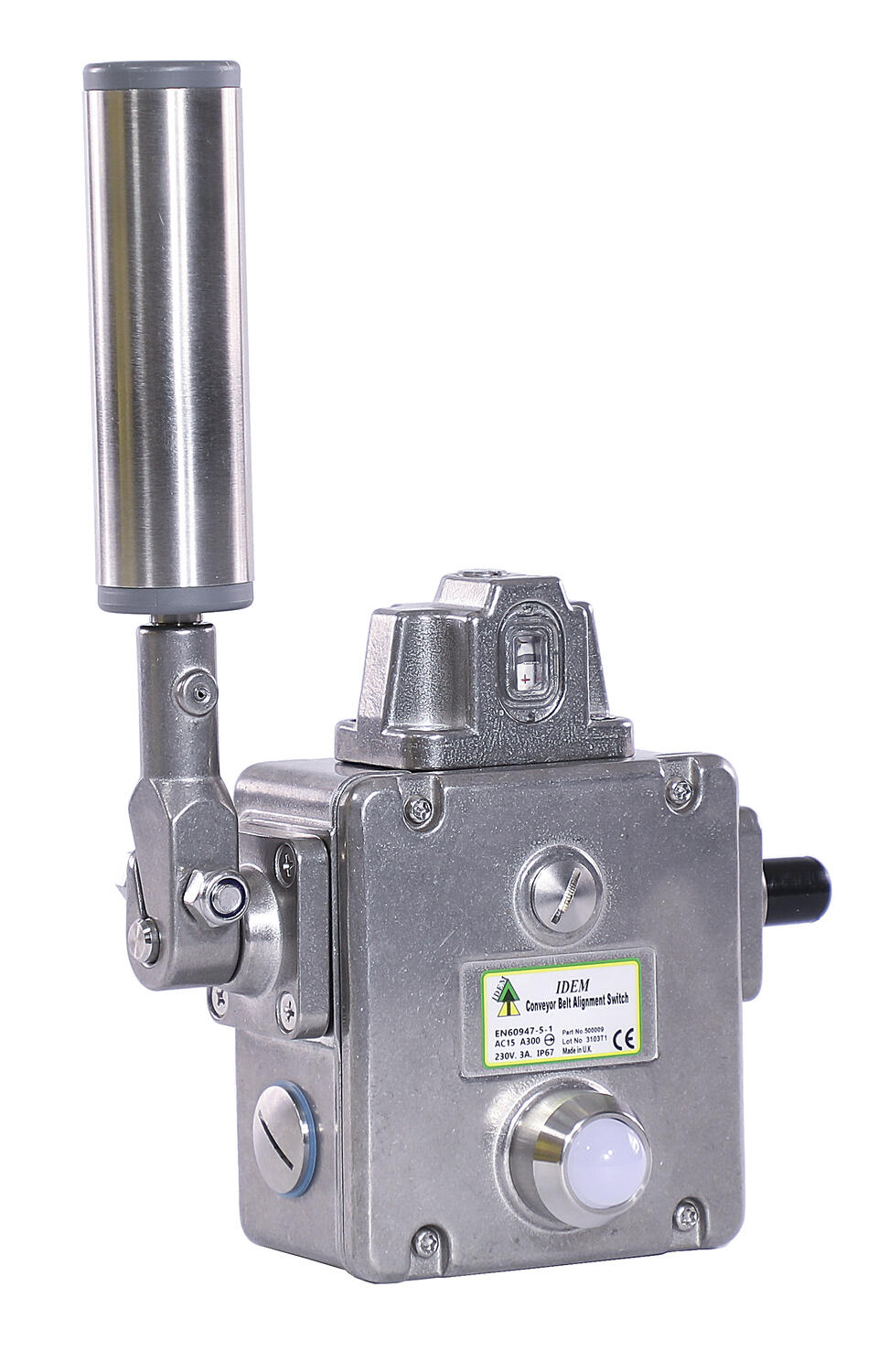

SS Short Roller1.tif
Czujnik zbiegu tasmy SS, rolka 35mm, krótka, 2NC 2NO
Nr produktu:
501001 Skopiowano
Rolka 35 x 120mm, krótka
Nie
SS Short Roller1.tif
Czujnik zbiegu tasmy SS, rolka 35mm, krótka, 2NC 2NO 230VLED
Nr produktu:
501003C Skopiowano
Rolka 35 x 120mm, krótka
Tak
230 V

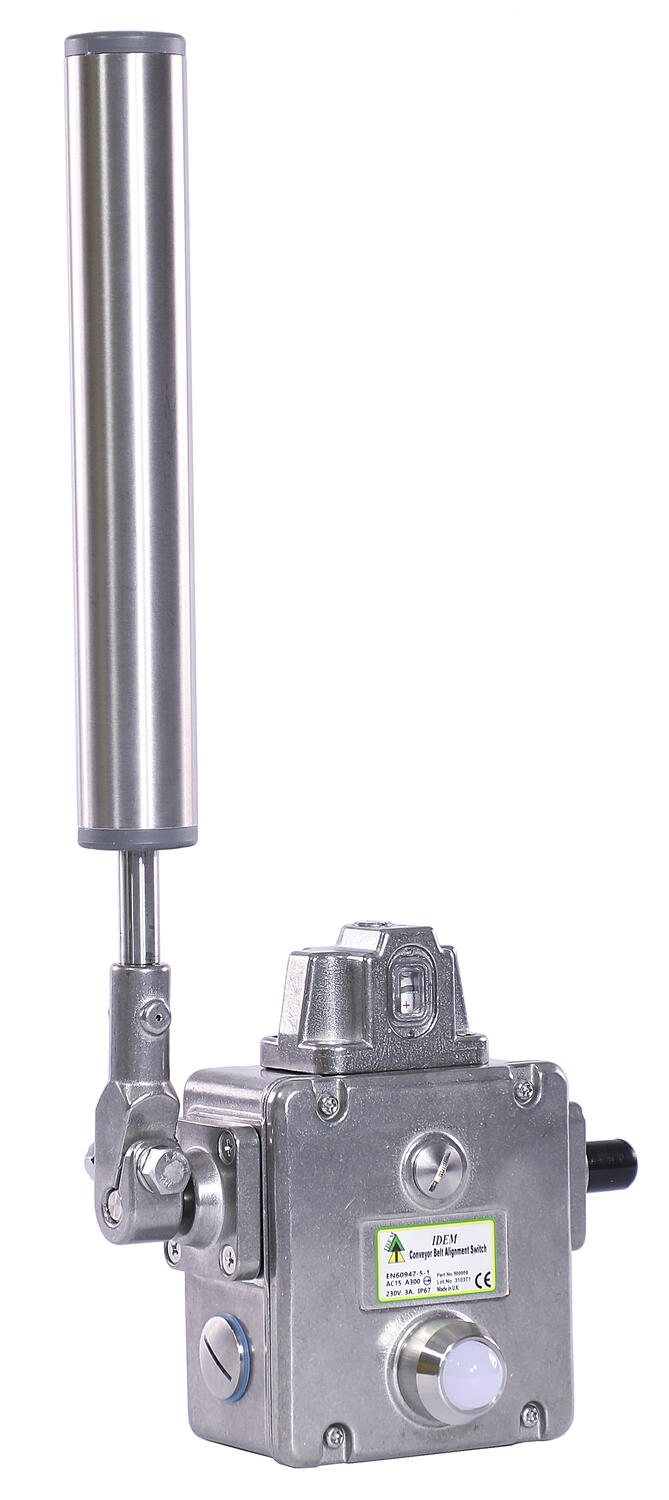

SS Long Roller1.tif
Czujnik zbiegu tasmy SS, rolka 35mm, dluga, 2NC 2NO
Nr produktu:
501005 Skopiowano
Rolka 35 x 230mm, długa
Nie
SS Long Roller1.tif
Czujnik zbiegu tasmy SS, rolka 35mm, dluga, 2NC 2NO 230V LED
Nr produktu:
501007C Skopiowano
Rolka 35 x 230mm, długa
Tak
230 V

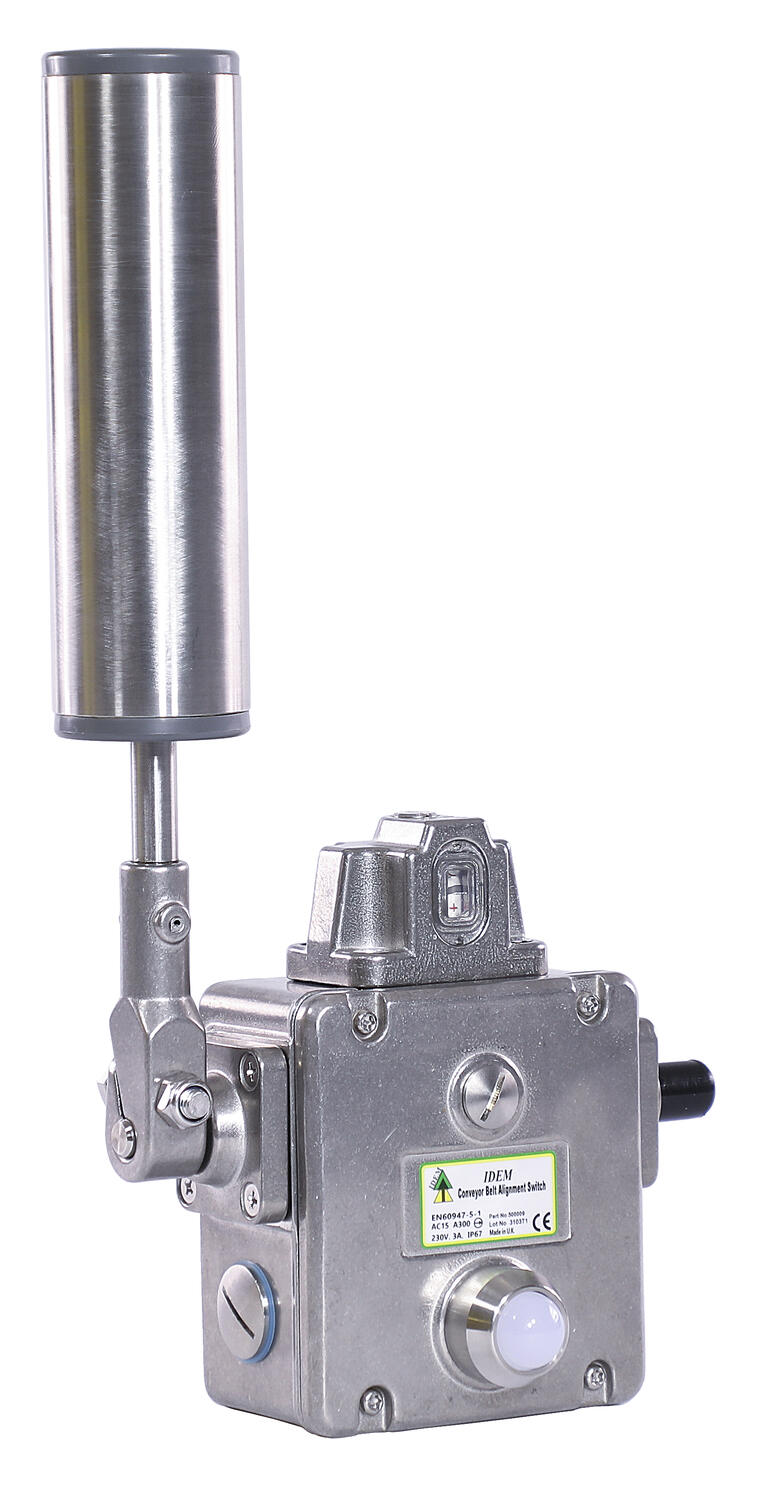

SS Medium Roller1.tif
Czujnik zbiegu tasmy SS, rolka 50mm, M20 2NC 2NO
Nr produktu:
501009 Skopiowano
Rolka 50 x 170mm, średnia
Nie
SS Medium Roller1.tif
Czujnik zbiegu tasmy SS, rolka 50mm, M20 2NC 2NO 24V LED
Nr produktu:
501011A Skopiowano
Rolka 50 x 170mm, średnia
Tak
24 V DC
SS Medium Roller1.tif
Czujnik zbiegu tasmy SS, rolka 50mm, M20 2NC 2NO 230V LED
Nr produktu:
501011C Skopiowano
Rolka 50 x 170mm, średnia
Tak
230 V
SS Short Roller1.tif
Czujnik zbiegu tasmy SS, rolka 35mm, krótka, 2NC 2NO 24V LED
Nr produktu:
501003A Skopiowano
Rolka 35 x 120mm, krótka
Tak
24 V DC
SS Long Roller1.tif
Czujnik zbiegu tasmy SS, rolka 35mm, dluga, 2NC 2NO 24V LED
Nr produktu:
501007A Skopiowano
Rolka 35 x 230mm, długa
Tak
24 V DC
