Wyłączniki linkowe GLHL i GLHR w obudowie ze stopu aluminium, zostały stworzone jako wysokiej klasy system zabezpieczania długich przenośników, przy zasięgu do 100 m na jeden wyłącznik. Stosując dwa wyłączniki zasięg zwiększa się do 125 m.
Dioda LED 2-kolorowa, sygnalizująca zadziałanie wyłącznika, jest widoczna z dużej odległości. Wyłączniki te, połączone razem z modelem GLHD, zapewniają zasięg do 250 m na jeden zestaw.
Wyłączniki linkowe GLHL i GLHR są wyposażone w 4 styki NC i 2 styki NO.
Montaż |

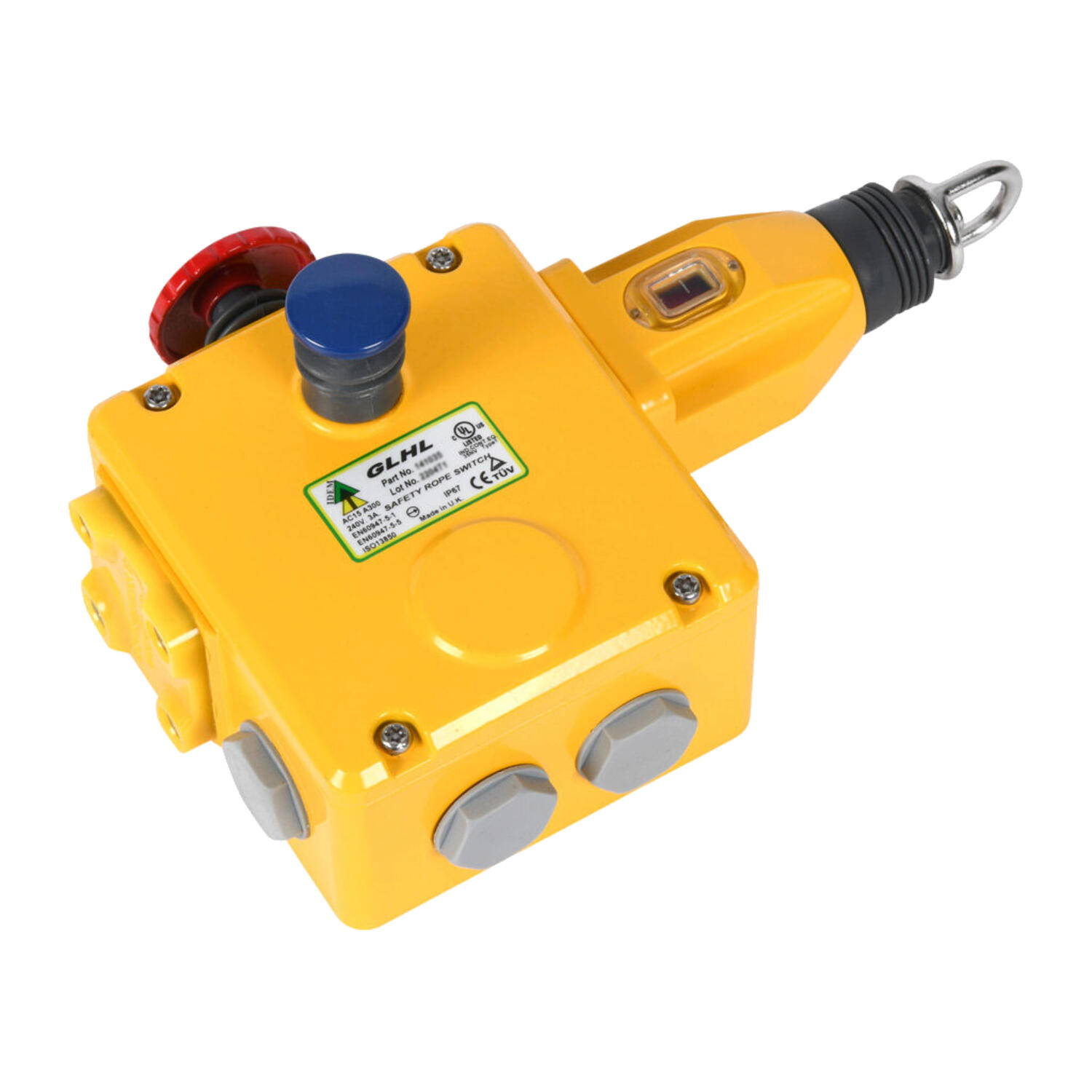

Wyłącznik linkowy GLHL ze sprężyną. |
|

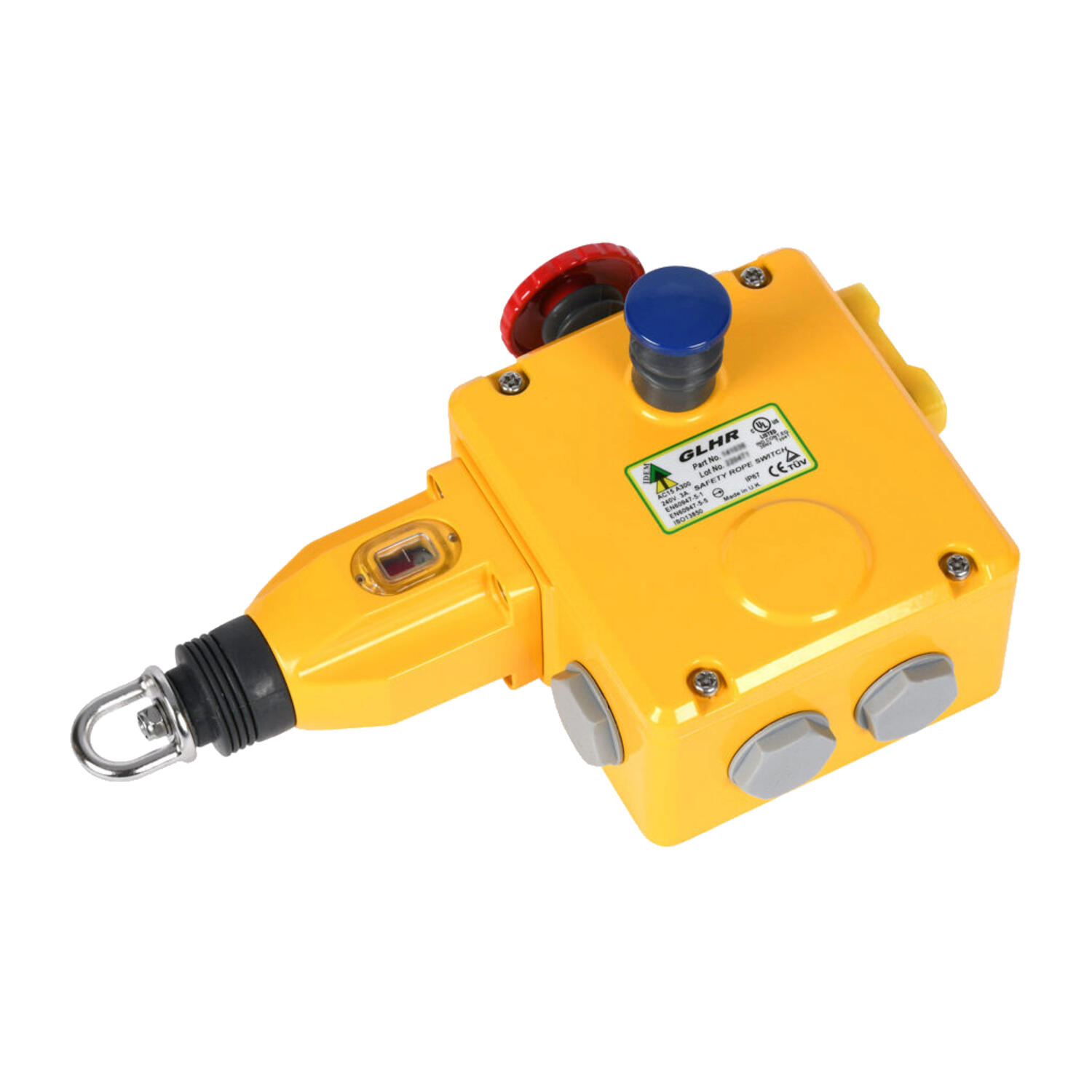

Wyłączniki linkowe GLHL i GLHR. |
| B10d | 1.5x10⁶ operacji przy obciążeniu 100mA |
|---|---|
| Dopuszczenia | EN60947-5-5, ISO 13850, ISO 13849-1, EN62061, EN60947-5-1, UL 508, CE, cULus, TÜV |
| Masa | 1030 g |
| Materiał zestyków | Srebro |
| Materiał: obudowa | Odlew z metalu |
| Montaż | 4 x M5 |
| MTTFd | 214 lat |
| Opcje wykonania | E-Stop i LED |
| PFHd | <1.0 x 10⁻⁷ |
| Podłączenie | Śrubowe, przewody do 2,5mm^2 |
| Prąd termiczny (Ith) | 10 A |
| Przyłącze kabla | 4 x M20 |
| Roczne użycie | 8 cykli na godzinę/24 godziny na dobę/365 dni |
| Rozpiętość linki | Do 125m (2 wyłączniki) 100m (1 wyłącznik) |
| Siła naciągu (typowe ustawienie średnie) | 130 N |
|---|---|
| Stopień ochrony IP | IP67 |
| Temperatura pracy | -25°C +80°C |
| Typ linki | Średnica zewnętrzna linki 4mm, stalowa w osłonie z PVC |
| Typ zestyku | EN60947-5-1 podwójny blok zestyków, migowe do 4NC (wymuszone otwarcie), do 2NO (pomocnicze) |
| Typowa siła pociągnięcia | <125N <300 mm odchylenia |
| Urządzenie napinania linki | System naciągu IDEM |
| Wbudowana dioda LED | Tak |
| Wyświetlacz LED | Stałe zielone / migające czerwone |
| Zabezpieczenie przed zwarciem i przeciążeniem | Bezpiecznik zewnętrzny 10A(FF) |
| Zasilanie diody LED | 24Vdc |
| Zestyki | 4NC 2NO |
| Zintegrowany przycisk E-STOP | Tak |
Wyłączniki linkowe GLHL i GLHR w obudowie ze stopu aluminium, zostały stworzone jako wysokiej klasy system zabezpieczania długich przenośników, przy zasięgu do 100 m na jeden wyłącznik. Stosując dwa wyłączniki zasięg zwiększa się do 125 m.
Dioda LED 2-kolorowa, sygnalizująca zadziałanie wyłącznika, jest widoczna z dużej odległości. Wyłączniki te, połączone razem z modelem GLHD, zapewniają zasięg do 250 m na jeden zestaw.
Wyłączniki linkowe GLHL i GLHR są wyposażone w 4 styki NC i 2 styki NO.
Montaż |
Wyłącznik linkowy GLHL ze sprężyną. |
|
Wyłączniki linkowe GLHL i GLHR. |
|
|
|
|
|
|
||
|---|---|---|---|---|---|---|
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
| Warianty produktu | Opcje wykonania | Przyłącze kabla | Wbudowana dioda LED | Wyświetlacz LED | Zasilanie diody LED | Zintegrowany przycisk E-STOP | Cena | ||
|---|---|---|---|---|---|---|---|---|---|
Wyłącznik linowy GLHL M20 4NC 2NO E Stop & LED 24V
Nr produktu:
141005A
Skopiowano
|
E-Stop i LED
|
4 x M20
|
Tak
|
Stałe zielone / migające czerwone
|
24Vdc
|
Tak
|
| ||
Wyłącznik linowy GLHL M20 4NC 2NO E Stop & LED 24V
Nr produktu:
141005A-FZ
Skopiowano
|
E-Stop i LED
|
4 x M20
|
Tak
|
Stałe zielone / migające czerwone
|
24Vdc
|
Tak
|
| ||
Wyłącznik linowy GLHL M20 4NC 2NO E-Stop & LED 24V
Nr produktu:
141005-AS
Skopiowano
|
E-Stop i LED
|
4 x M20
|
Tak
|
Stałe zielone / stałe czerwone
|
24Vdc
|
Tak
|
| ||
Wyłącznik linowy GLHL M20 4NC 2NO E-Stop & LED 24V
Nr produktu:
141005AS-FZ
Skopiowano
|
E-Stop i LED
|
4 x M20
|
Tak
|
Stałe zielone / stałe czerwone
|
24Vdc
|
Tak
|
| ||
Wyłącznik linowy GLHL M20 4NC 2NO E Stop & LED 110V
Nr produktu:
141005B
Skopiowano
|
E-Stop i LED
|
4 x M20
|
Tak
|
Stałe zielone / migające czerwone
|
110Vac
|
Tak
|
| ||
Wyłącznik linowy GLHL M20 4NC 2NO E Stop & LED 110V/120V
Nr produktu:
141005B-FZ
Skopiowano
|
E-Stop i LED
|
4 x M20
|
Tak
|
Stałe zielone / migające czerwone
|
110Vac
|
Tak
|
| ||
Wyłącznik linowy GLHL M20 4NC 2NO E Stop & LED 110V
Nr produktu:
141005-BS
Skopiowano
|
E-Stop i LED
|
4 x M20
|
Tak
|
Stałe zielone / stałe czerwone
|
110Vac
|
Tak
|
| ||
Wyłącznik linowy GLHL M20 4NC 2NO E Stop & LED 230V
Nr produktu:
141005C
Skopiowano
|
E-Stop i LED
|
4 x M20
|
Tak
|
Stałe zielone / migające czerwone
|
230Vac
|
Tak
|
| ||
Wyłącznik linowy GLHL M20 4NC 2NO E Stop & LED 230V
Nr produktu:
141005C-FZ
Skopiowano
|
E-Stop i LED
|
4 x M20
|
Tak
|
Stałe zielone / migające czerwone
|
230Vac
|
Tak
|
| ||
Wyłącznik linowy GLHL ½NPT 4NC 2NO E Stop & LED 24V
Nr produktu:
141006A
Skopiowano
|
E-Stop i LED
|
4 x 1/2" NPT
|
Tak
|
Stałe zielone / migające czerwone
|
24Vdc
|
Tak
|
| ||
Wyłącznik linowy GLHL ½NPT 4NC 2NO E Stop & LED 24V
Nr produktu:
141006A-FZ
Skopiowano
|
E-Stop i LED
|
4 x 1/2" NPT
|
Tak
|
Stałe zielone / migające czerwone
|
24Vdc
|
Tak
|
| ||
Wyłącznik linowy GLHL ½NPT 4NC 2NO E Stop & LED 110V
Nr produktu:
141006B
Skopiowano
|
E-Stop i LED
|
4 x 1/2" NPT
|
Tak
|
Stałe zielone / migające czerwone
|
110Vac
|
Tak
|
| ||
Wyłącznik linowy GLHL ½NPT 4NC 2NO E Stop & LED 110V/120V
Nr produktu:
141006B-FZ
Skopiowano
|
E-Stop i LED
|
4 x 1/2" NPT
|
Tak
|
Stałe zielone / migające czerwone
|
110Vac
|
Tak
|
| ||
Wyłącznik linowy GLHL ½NPT 4NC 2NO E Stop & LED 230V
Nr produktu:
141006C
Skopiowano
|
E-Stop i LED
|
4 x 1/2" NPT
|
Tak
|
Stałe zielone / migające czerwone
|
230Vac
|
Tak
|
| ||
Wyłącznik linowy GLHL ½NPT 4NC 2NO E Stop & LED 230V
Nr produktu:
141006C-FZ
Skopiowano
|
E-Stop i LED
|
4 x 1/2" NPT
|
Tak
|
Stałe zielone / migające czerwone
|
230Vac
|
Tak
|
| ||
Wyłącznik linowy GLHL ½NPT 4NC 2NO E stop
Nr produktu:
141035
Skopiowano
|
E-Stop
|
4 x 1/2" NPT
|
Nie
|
|
|
Tak
|
| ||
Wyłącznik linowy GLHL ½NPT 4NC 2NO E stop
Nr produktu:
141035-FZ
Skopiowano
|
E-Stop
|
4 x 1/2" NPT
|
Nie
|
|
|
Tak
|
| ||
|
Wyłącznik linowy GLHL M20 4NC 2NO
Nr produktu:
141037
Skopiowano
|
|
4 x M20
|
Nie
|
|
|
Nie
|
| ||
|
Wylacznik linowy GLHL M20 4NC 2NO
Nr produktu:
141037-FZ
Skopiowano
|
|
4 x M20
|
Nie
|
|
|
Nie
|
| ||
Wyłącznik linowy GLHL M20 4NC 2NO E stop
Nr produktu:
141051
Skopiowano
|
E-Stop
|
4 x M20
|
Nie
|
|
|
Tak
|
| ||
Wyłącznik linowy GLHL M20 4NC 2NO E stop
Nr produktu:
141051-FZ
Skopiowano
|
E-Stop
|
4 x M20
|
Nie
|
|
|
Tak
|
| ||
|
Wylacznik linowy GLHL M20 4NC 2NO LED 24V
Nr produktu:
141053A
Skopiowano
|
LED
|
4 x M20
|
Tak
|
Stałe zielone / migające czerwone
|
24Vdc
|
Nie
|
| ||
|
Wylacznik linowy GLHL M20 4NC 2NO LED 24V
Nr produktu:
141053A-FZ
Skopiowano
|
LED
|
4 x M20
|
Tak
|
Stałe zielone / migające czerwone
|
24Vdc
|
Nie
|
| ||
|
Wylacznik linowy GLHL M20 4NC 2NO LED 24V
Nr produktu:
141053-AS
Skopiowano
|
LED
|
4 x M20
|
Tak
|
Stałe zielone / stałe czerwone
|
24Vdc
|
Nie
|
| ||
|
Wylacznik linowy GLHL M20 4NC 2NO LED 110V
Nr produktu:
141053B
Skopiowano
|
LED
|
4 x M20
|
Tak
|
Stałe zielone / migające czerwone
|
110Vac
|
Nie
|
| ||
|
Wylacznik linowy GLHL M20 4NC 2NO LED 110V/120V
Nr produktu:
141053B-FZ
Skopiowano
|
LED
|
4 x M20
|
Tak
|
Stałe zielone / migające czerwone
|
110Vac
|
Nie
|
| ||
|
Wylacznik linowy GLHL M20 4NC 2NO LED 230V
Nr produktu:
141053C
Skopiowano
|
LED
|
4 x M20
|
Tak
|
Stałe zielone / migające czerwone
|
230Vac
|
Nie
|
| ||
|
Wylacznik linowy GLHL M20 4NC 2NO LED 230V
Nr produktu:
141053C-FZ
Skopiowano
|
LED
|
4 x M20
|
Tak
|
Stałe zielone / migające czerwone
|
230Vac
|
Nie
|
| ||
|
Wylacznik linowy GLHL ½NPT 4NC 2NO LED 24V
Nr produktu:
141055A
Skopiowano
|
LED
|
4 x 1/2" NPT
|
Tak
|
Stałe zielone / migające czerwone
|
24Vdc
|
Nie
|
| ||
|
Wylacznik linowy GLHL ½NPT 4NC 2NO LED 24V
Nr produktu:
141055A-FZ
Skopiowano
|
LED
|
4 x 1/2" NPT
|
Tak
|
Stałe zielone / migające czerwone
|
24Vdc
|
Nie
|
| ||
|
Wylacznik linowy GLHL ½NPT 4NC 2NO LED 110V
Nr produktu:
141055B
Skopiowano
|
LED
|
4 x 1/2" NPT
|
Tak
|
Stałe zielone / migające czerwone
|
110Vac
|
Nie
|
| ||
|
Wylacznik linowy GLHL ½NPT 4NC 2NO LED 110V/120V
Nr produktu:
141055B-FZ
Skopiowano
|
LED
|
4 x 1/2" NPT
|
Tak
|
Stałe zielone / migające czerwone
|
110Vac
|
Nie
|
| ||
|
Wylacznik linowy GLHL ½NPT 4NC 2NO LED 230V
Nr produktu:
141055C
Skopiowano
|
LED
|
4 x 1/2" NPT
|
Tak
|
Stałe zielone / migające czerwone
|
230Vac
|
Nie
|
| ||
|
Wylacznik linowy GLHL ½NPT 4NC 2NO LED 230V
Nr produktu:
141055C-FZ
Skopiowano
|
LED
|
4 x 1/2" NPT
|
Tak
|
Stałe zielone / migające czerwone
|
230Vac
|
Nie
|
| ||
|
Wylacznik linowy GLHL ½NPT 4NC 2NO
Nr produktu:
141057
Skopiowano
|
|
4 x 1/2" NPT
|
Nie
|
|
|
Nie
|
| ||
|
Wylacznik linowy GLHL ½NPT 4NC 2NO
Nr produktu:
141057-FZ
Skopiowano
|
|
4 x 1/2" NPT
|
Nie
|
|
|
Nie
|
| ||
Wyłącznik linowy GLHR M20 4NC 2NO E Stop & LED 24V
Nr produktu:
141009A
Skopiowano
|
E-Stop i LED
|
4 x M20
|
Tak
|
Stałe zielone / migające czerwone
|
24Vdc
|
Tak
|
| ||
Wyłącznik linowy GLHR M20 4NC 2NO E Stop & LED 24V
Nr produktu:
141009A-FZ
Skopiowano
|
E-Stop i LED
|
4 x M20
|
Tak
|
Stałe zielone / migające czerwone
|
24Vdc
|
Tak
|
| ||
Wyłącznik linowy GLHR M20 4NC 2NO E Stop & LED 24V
Nr produktu:
141009-AS
Skopiowano
|
E-Stop i LED
|
4 x M20
|
Tak
|
Stałe zielone / stałe czerwone
|
24Vdc
|
Tak
|
| ||
Wyłącznik linowy GLHR M20 4NC 2NO E Stop & LED 24V
Nr produktu:
141009AS-FZ
Skopiowano
|
E-Stop i LED
|
4 x M20
|
Tak
|
Stałe zielone / stałe czerwone
|
24Vdc
|
Tak
|
| ||
Wyłącznik linowy GLHR M20 4NC 2NO E Stop & LED 110V
Nr produktu:
141009B
Skopiowano
|
E-Stop i LED
|
4 x M20
|
Tak
|
Stałe zielone / migające czerwone
|
110Vac
|
Tak
|
| ||
Wyłącznik linowy GLHR M20 4NC 2NO E Stop & LED 110V/120V
Nr produktu:
141009B-FZ
Skopiowano
|
E-Stop i LED
|
4 x M20
|
Tak
|
Stałe zielone / migające czerwone
|
110Vac
|
Tak
|
| ||
Wyłącznik linowy GLHR M20 4NC 2NO E Stop & LED 110V
Nr produktu:
141009-BS
Skopiowano
|
E-Stop i LED
|
4 x M20
|
Tak
|
Stałe zielone / stałe czerwone
|
110Vac
|
Tak
|
| ||
Wyłącznik linowy GLHR M20 4NC 2NO E Stop & LED 230V
Nr produktu:
141009C
Skopiowano
|
E-Stop i LED
|
4 x M20
|
Tak
|
Stałe zielone / migające czerwone
|
230Vac
|
Tak
|
| ||
Wyłącznik linowy GLHR M20 4NC 2NO E Stop & LED 230V
Nr produktu:
141009C-FZ
Skopiowano
|
E-Stop i LED
|
4 x M20
|
Tak
|
Stałe zielone / migające czerwone
|
230Vac
|
Tak
|
| ||
Wyłącznik linowy GLHR ½NPT 4NC 2NO E Stop & LED 24V
Nr produktu:
141010A
Skopiowano
|
E-Stop i LED
|
4 x 1/2" NPT
|
Tak
|
Stałe zielone / migające czerwone
|
24Vdc
|
Tak
|
| ||
Wyłącznik linowy GLHR ½NPT 4NC 2NO E Stop & LED 24V
Nr produktu:
141010A-FZ
Skopiowano
|
E-Stop i LED
|
4 x 1/2" NPT
|
Tak
|
Stałe zielone / migające czerwone
|
24Vdc
|
Tak
|
| ||
Wyłącznik linowy GLHR ½NPT 4NC 2NO E Stop & LED 110V
Nr produktu:
141010B
Skopiowano
|
E-Stop i LED
|
4 x 1/2" NPT
|
Tak
|
Stałe zielone / migające czerwone
|
110Vac
|
Tak
|
| ||
Wyłącznik linowy GLHR ½NPT 4NC 2NO E Stop & LED 110V/120V
Nr produktu:
141010B-FZ
Skopiowano
|
E-Stop i LED
|
4 x 1/2" NPT
|
Tak
|
Stałe zielone / migające czerwone
|
110Vac
|
Tak
|
| ||
Wyłącznik linowy GLHR ½NPT 4NC 2NO E Stop & LED 230V
Nr produktu:
141010C
Skopiowano
|
E-Stop i LED
|
4 x 1/2" NPT
|
Tak
|
Stałe zielone / migające czerwone
|
230Vac
|
Tak
|
| ||
Wyłącznik linowy GLHR ½NPT 4NC 2NO E Stop & LED 230V
Nr produktu:
141010C-FZ
Skopiowano
|
E-Stop i LED
|
4 x 1/2" NPT
|
Tak
|
Stałe zielone / migające czerwone
|
230Vac
|
Tak
|
| ||
Wyłącznik linowy GLHR ½NPT 4NC 2NO E stop
Nr produktu:
141036
Skopiowano
|
E-Stop
|
4 x 1/2" NPT
|
Nie
|
|
|
Tak
|
| ||
Wyłącznik linowy GLHR ½NPT 4NC 2NO E stop
Nr produktu:
141036-FZ
Skopiowano
|
E-Stop
|
4 x 1/2" NPT
|
Nie
|
|
|
Tak
|
| ||
|
Wylacznik linowy GLHR M20 4NC 2NO
Nr produktu:
141038
Skopiowano
|
|
4 x M20
|
Nie
|
|
|
Nie
|
| ||
|
Wylacznik linowy GLHR M20 4NC 2NO
Nr produktu:
141038-FZ
Skopiowano
|
|
4 x M20
|
Nie
|
|
|
Nie
|
| ||
Wyłącznik linowy GLHR M20 4NC 2NO E stop
Nr produktu:
141052
Skopiowano
|
E-Stop
|
4 x M20
|
Nie
|
|
|
Tak
|
| ||
Wyłącznik linowy GLHR M20 4NC 2NO E stop
Nr produktu:
141052-FZ
Skopiowano
|
E-Stop
|
4 x M20
|
Nie
|
|
|
Tak
|
| ||
|
Wylacznik linowy GLHR M20 4NC 2NO LED 24V
Nr produktu:
141054A
Skopiowano
|
LED
|
4 x M20
|
Tak
|
Stałe zielone / migające czerwone
|
24Vdc
|
Nie
|
| ||
|
Wylacznik linowy GLHR M20 4NC 2NO LED 24V
Nr produktu:
141054A-FZ
Skopiowano
|
LED
|
4 x M20
|
Tak
|
Stałe zielone / migające czerwone
|
24Vdc
|
Nie
|
| ||
|
Wylacznik linowy GLHR M20 4NC 2NO LED 24V
Nr produktu:
141054-AS
Skopiowano
|
LED
|
4 x M20
|
Tak
|
Stałe zielone / stałe czerwone
|
24Vdc
|
Nie
|
| ||
|
Wylacznik linowy GLHR M20 4NC 2NO LED 110V
Nr produktu:
141054B
Skopiowano
|
LED
|
4 x M20
|
Tak
|
Stałe zielone / migające czerwone
|
110Vac
|
Nie
|
| ||
|
Wylacznik linowy GLHR M20 4NC 2NO LED 110V/120V
Nr produktu:
141054B-FZ
Skopiowano
|
LED
|
4 x M20
|
Tak
|
Stałe zielone / migające czerwone
|
110Vac
|
Nie
|
| ||
|
Wylacznik linowy GLHR M20 4NC 2NO LED 230V
Nr produktu:
141054C
Skopiowano
|
LED
|
4 x M20
|
Tak
|
Stałe zielone / migające czerwone
|
230Vac
|
Nie
|
| ||
|
Wylacznik linowy GLHR M20 4NC 2NO LED 230V
Nr produktu:
141054C-FZ
Skopiowano
|
LED
|
4 x M20
|
Tak
|
Stałe zielone / migające czerwone
|
230Vac
|
Nie
|
| ||
|
Wylacznik linowy GLHR ½NPT 4NC 2NO LED 24V
Nr produktu:
141056A
Skopiowano
|
LED
|
4 x 1/2" NPT
|
Tak
|
Stałe zielone / migające czerwone
|
24Vdc
|
Nie
|
| ||
|
Wylacznik linowy GLHR ½NPT 4NC 2NO LED 24V
Nr produktu:
141056A-FZ
Skopiowano
|
LED
|
4 x 1/2" NPT
|
Tak
|
Stałe zielone / migające czerwone
|
24Vdc
|
Nie
|
| ||
|
Wylacznik linowy GLHR ½NPT 4NC 2NO LED 110V
Nr produktu:
141056B
Skopiowano
|
LED
|
4 x 1/2" NPT
|
Tak
|
Stałe zielone / migające czerwone
|
110Vac
|
Nie
|
| ||
|
Wylacznik linowy GLHR ½NPT 4NC 2NO LED 110V/120V
Nr produktu:
141056B-FZ
Skopiowano
|
LED
|
4 x 1/2" NPT
|
Tak
|
Stałe zielone / migające czerwone
|
110Vac
|
Nie
|
| ||
|
Wylacznik linowy GLHR ½NPT 4NC 2NO LED 230V
Nr produktu:
141056C
Skopiowano
|
LED
|
4 x 1/2" NPT
|
Tak
|
Stałe zielone / migające czerwone
|
230Vac
|
Nie
|
| ||
|
Wylacznik linowy GLHR ½NPT 4NC 2NO LED 230V
Nr produktu:
141056C-FZ
Skopiowano
|
LED
|
4 x 1/2" NPT
|
Tak
|
Stałe zielone / migające czerwone
|
230Vac
|
Nie
|
| ||
|
Wylacznik linowy GLHR ½NPT 4NC 2NO
Nr produktu:
141058
Skopiowano
|
|
4 x 1/2" NPT
|
Nie
|
|
|
Nie
|
| ||
|
Wylacznik linowy GLHR ½NPT 4NC 2NO
Nr produktu:
141058-FZ
Skopiowano
|
|
4 x 1/2" NPT
|
Nie
|
|
|
Nie
|
|
Wybierz wariant produktu z listy
