IDEM

Wyłącznik linkowy GLM

Wyłączniki linkowe GLM w obudowie ze stopu aluminium, zostały stworzone jako wysokiej klasy system zabezpieczania krótkich przenośników, przy zasięgu do 30 m na jeden wyłącznik. Stosując dwa wyłączniki zasięg zwiększa się do 50 m.

Dioda LED 2-kolorowa, sygnalizująca zadziałanie wyłącznika, jest widoczna z dużej odległości. Wyłącznik linkowy GLM posiada 5 różnych konfiguracji zestyków.



Montaż

 GLM up to 30m diagram.tif

Wyłącznik linkowy GLM ze sprężyną.



GLM up to 50 meter diagram.tif

Dwa wyłączniki linkowe GLM.



Pokaż więcej
  • Do 30 m na jeden wyłącznik
  • 5 różnych konfiguracji zestyków
  • 2 - kolorowa dioda LED
  • Zintegrowany przycisk awaryjny

Wybrany wariant produktu


Pobierz PDF

Dane techniczne/dokumentacja

Opis produktu

Akcesoria i powiązane produkty

Wybrany wariant produktu

Specyfikacja techniczna

B10d 1.5x10⁶ operacji przy obciążeniu 100mA
Dopuszczenia EN60947-5-5, ISO 13850, ISO 13849-1, EN62061, EN60947-5-1, UL 508, CE, cULus, TÜV
Masa 640 g
Materiał: obudowa Odlew z metalu
Montaż 4 x M5
MTTFd 214 lat
PFHd <1.0 x 10⁻⁷
Podłączenie Śrubowe, przewody do 2,5mm^2
Prąd termiczny (Ith) 10 A
Przyłącze kabla 3 x M20
Roczne użycie 8 cykli na godzinę/24 godziny na dobę/365 dni
Rozpiętość linki Do 50m (2 wyłączniki) 30m (1 wyłącznik)
Siła naciągu (typowe ustawienie średnie) 130 N
Stopień ochrony IP IP67
Temperatura pracy -25°C +80°C
Typ linki Średnica zewnętrzna linki 4mm, stalowa w osłonie z PVC
Typ zestyku EN60947-5-1 podwójny blok zestyków, migowe do 4NC (wymuszone otwarcie), do 2NO (pomocnicze)
Typowa siła pociągnięcia <125N <300 mm odchylenia
Urządzenie napinania linki System naciągu IDEM
Wbudowana dioda LED Nie
Zabezpieczenie przed zwarciem i przeciążeniem Bezpiecznik zewnętrzny 10A(FF)
Zestyki 2NC 1NO
Zintegrowany przycisk E-STOP Nie

Do pobrania

Wymiary i połączenia

GLM Dimensions.tif Powiększ

Wymiary (mm)

Rysunki techniczne

GLM up to 50 meter diagram.tif Powiększ

Dwa wylaczniki linkowe GLM.

GLM up to 30m diagram.tif Powiększ

Wylacznik linkowy GLM ze sprezyna.

Opis produktu

Wyłączniki linkowe GLM w obudowie ze stopu aluminium, zostały stworzone jako wysokiej klasy system zabezpieczania krótkich przenośników, przy zasięgu do 30 m na jeden wyłącznik. Stosując dwa wyłączniki zasięg zwiększa się do 50 m.

Dioda LED 2-kolorowa, sygnalizująca zadziałanie wyłącznika, jest widoczna z dużej odległości. Wyłącznik linkowy GLM posiada 5 różnych konfiguracji zestyków.



Montaż

 GLM up to 30m diagram.tif

Wyłącznik linkowy GLM ze sprężyną.



GLM up to 50 meter diagram.tif

Dwa wyłączniki linkowe GLM.



Akcesoria

Warianty produktu Opcje wykonania Przyłącze kabla Wbudowana dioda LED Wyświetlacz LED Zasilanie diody LED Zestyki Zintegrowany przycisk E-STOP Cena

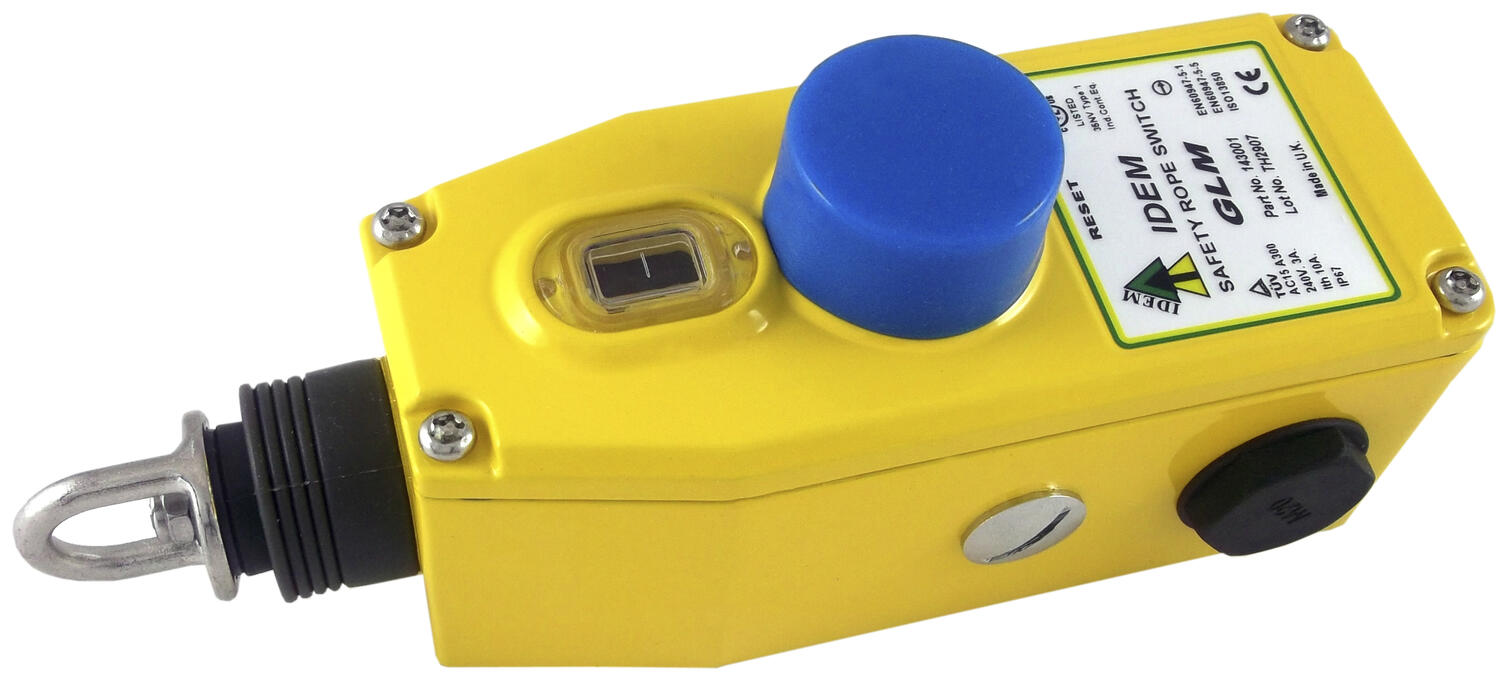

GLM Facing Left.tif
Wyłącznik linowy GLM M20 2NC 1NO
Nr produktu:
143001 Skopiowano
3 x M20
Nie
2NC 1NO
Nie
GLM Facing Left.tif
Wylacznik linowy GLM ½NPT 2NC 1NO
Nr produktu:
143002 Skopiowano
3 x 1/2" NPT
Nie
2NC 1NO
Nie
GLM Facing Left.tif
Wylacznik linowy GLM M20 3NC
Nr produktu:
143003 Skopiowano
3 x M20
Nie
3NC
Nie
GLM Facing Left.tif
Wylacznik linowy GLM ½NPT 3NC
Nr produktu:
143004 Skopiowano
3 x 1/2" NPT
Nie
3NC
Nie
GLM new.tif
Wyłącznik linowy GLM M20 2NC 1NO E Stop
Nr produktu:
143005 Skopiowano
E-Stop
3 x M20
Nie
2NC 1NO
Tak
GLM new.tif
Wyłącznik linowy GLM ½NPT 2NC 1NO E Stop
Nr produktu:
143006 Skopiowano
E-Stop
3 x 1/2" NPT
Nie
2NC 1NO
Tak
GLM new.tif
Wyłącznik linowy GLM M20 3NC E Stop
Nr produktu:
143007 Skopiowano
E-Stop
3 x M20
Nie
3NC
Tak
GLM new.tif
Wyłącznik linowy GLM ½NPT 3NC E Stop
Nr produktu:
143008 Skopiowano
E-Stop
3 x 1/2" NPT
Nie
3NC
Tak
GLM Facing Left.tif
Wylacznik linowy GLM M20 3NC 1NO
Nr produktu:
143050 Skopiowano
3 x M20
Nie
3NC 1NO
Nie
GLM Facing Left.tif
Wylacznik linowy GLM ½NPT 3NC 1NO
Nr produktu:
143051 Skopiowano
3 x 1/2" NPT
Nie
3NC 1NO
Nie
GLM Facing Left.tif
Wylacznik linowy GLM M20 2NC 2NO
Nr produktu:
143052 Skopiowano
3 x M20
Nie
2NC 2NO
Nie
GLM Facing Left.tif
Wylacznik linowy GLM ½NPT 2NC 2NO
Nr produktu:
143053 Skopiowano
3 x 1/2" NPT
Nie
2NC 2NO
Nie
GLM Facing Left.tif
Wylacznik linowy GLM M20 4NC
Nr produktu:
143054 Skopiowano
3 x M20
Nie
4NC
Nie
GLM Facing Left.tif
Wylacznik linowy GLM ½NPT 4NC
Nr produktu:
143055 Skopiowano
3 x 1/2" NPT
Nie
4NC
Nie
GLM new.tif
Wyłącznik linkowy GLM M20 3NC 1NO E Stop
Nr produktu:
143056 Skopiowano
E-Stop
3 x M20
Nie
3NC 1NO
Tak
GLM new.tif
Wyłącznik linowy GLM ½NPT 3NC 1NO E Stop
Nr produktu:
143057 Skopiowano
E-Stop
3 x 1/2" NPT
Nie
3NC 1NO
Tak
GLM new.tif
Wyłącznik linowy GLM M20 2NC 2NO E Stop
Nr produktu:
143058 Skopiowano
E-Stop
3 x M20
Nie
2NC 2NO
Tak
GLM new.tif
Wyłącznik linowy GLM ½NPT 2NC 2NO E Stop
Nr produktu:
143059 Skopiowano
E-Stop
3 x 1/2" NPT
Nie
2NC 2NO
Tak
GLM new.tif
Wyłącznik linowy GLM M20 4NC E Stop
Nr produktu:
143060 Skopiowano
E-Stop
3 x M20
Nie
4NC
Tak
GLM new.tif
Wyłącznik linowy GLM ½NPT 4NC E Stop
Nr produktu:
143061 Skopiowano
E-Stop
3 x 1/2" NPT
Nie
4NC
Tak
GLM nowy.tif
Wylacznik linowy GLM M20 3NC 1NO LED 24V
Nr produktu:
143062A Skopiowano
LED
3 x M20
Tak
Stałe zielone / migające czerwone
24Vdc
3NC 1NO
Nie
GLM nowy.tif
Wylacznik linowy GLM M20 3NC 1NO LED 24V
Nr produktu:
143062-AS Skopiowano
LED
3 x M20
Tak
Stałe zielone / stałe czerwone
24Vdc
3NC 1NO
Nie
GLM nowy.tif
Wylacznik linowy GLM M20 3NC 1NO LED 110V
Nr produktu:
143062B Skopiowano
LED
3 x M20
Tak
Stałe zielone / migające czerwone
110Vac
3NC 1NO
Nie
GLM nowy.tif
Wylacznik linowy GLM M20 3NC 1NO LED 230V
Nr produktu:
143062C Skopiowano
LED
3 x M20
Tak
Stałe zielone / migające czerwone
230Vac
3NC 1NO
Nie
GLM nowy.tif
Wylacznik linowy GLM ½NPT 3NC 1NO LED 24V
Nr produktu:
143063A Skopiowano
LED
3 x 1/2" NPT
Tak
Stałe zielone / migające czerwone
24Vdc
3NC 1NO
Nie
GLM nowy.tif
Wylacznik linowy GLM ½NPT 3NC 1NO LED 110V
Nr produktu:
143063B Skopiowano
LED
3 x 1/2" NPT
Tak
Stałe zielone / migające czerwone
110Vac
3NC 1NO
Nie
GLM nowy.tif
Wylacznik linowy GLM ½NPT 3NC 1NO LED 230V
Nr produktu:
143063C Skopiowano
LED
3 x 1/2" NPT
Tak
Stałe zielone / migające czerwone
230Vac
3NC 1NO
Nie
GLM nowy.tif
Wylacznik linowy GLM M20 2NC 2NO LED 24V
Nr produktu:
143064A Skopiowano
LED
3 x M20
Tak
Stałe zielone / migające czerwone
24Vdc
2NC 2NO
Nie
GLM nowy.tif
Wylacznik linowy GLM M20 2NC 2NO LED 110V
Nr produktu:
143064B Skopiowano
LED
3 x M20
Tak
Stałe zielone / migające czerwone
110Vac
2NC 2NO
Nie
GLM nowy.tif
Wylacznik linowy GLM M20 2NC 2NO LED 230V
Nr produktu:
143064C Skopiowano
LED
3 x M20
Tak
Stałe zielone / migające czerwone
230Vac
2NC 2NO
Nie
GLM nowy.tif
Wylacznik linowy GLM ½NPT 2NC 2NO 24V
Nr produktu:
143065A Skopiowano
LED
3 x 1/2" NPT
Tak
Stałe zielone / migające czerwone
24Vdc
2NC 2NO
Nie
GLM nowy.tif
Wylacznik linowy GLM ½NPT 2NC 2NO 110V
Nr produktu:
143065B Skopiowano
LED
3 x 1/2" NPT
Tak
Stałe zielone / migające czerwone
110Vac
2NC 2NO
Nie
GLM nowy.tif
Wylacznik linowy GLM ½NPT 2NC 2NO 230V
Nr produktu:
143065C Skopiowano
LED
3 x 1/2" NPT
Tak
Stałe zielone / migające czerwone
230Vac
2NC 2NO
Nie

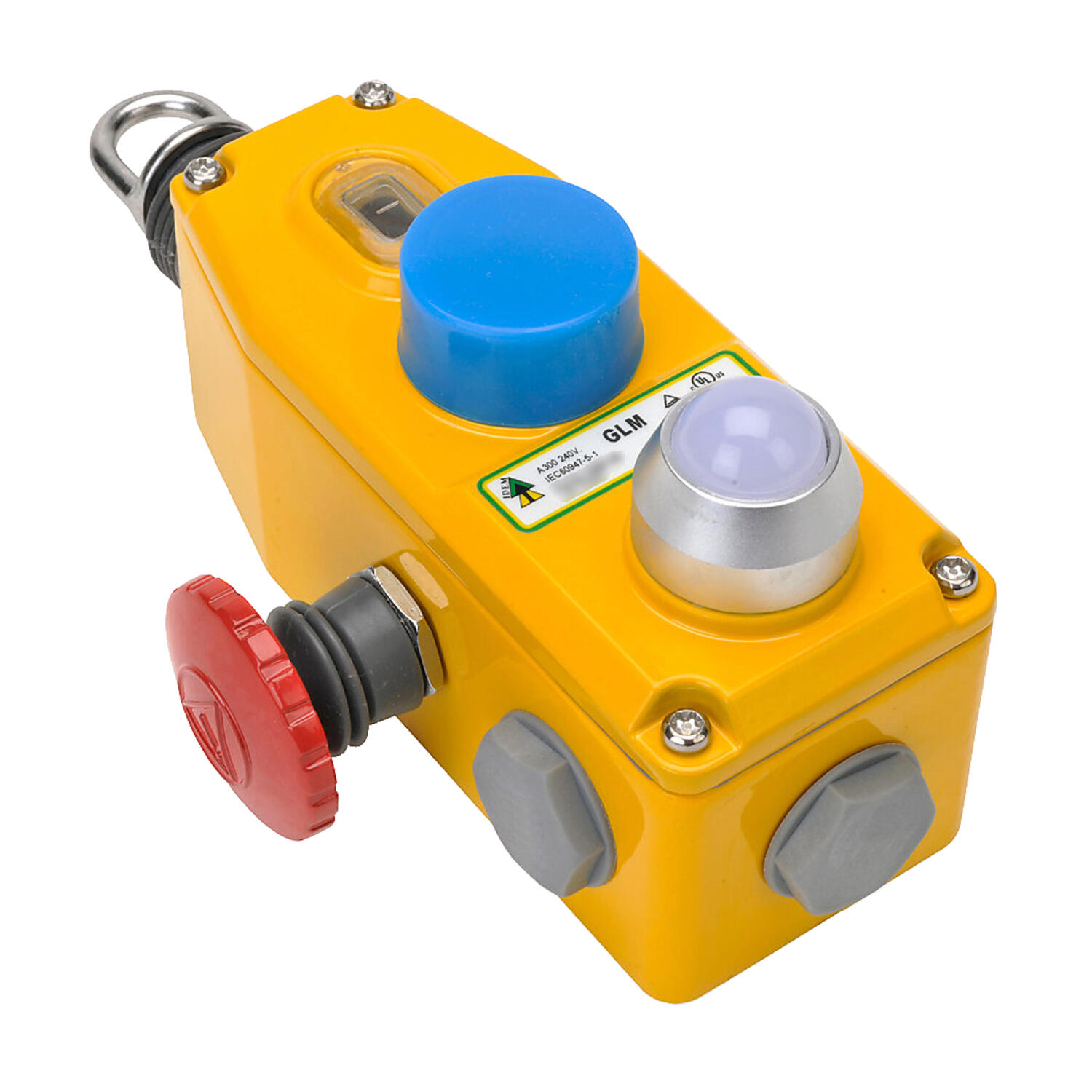

GLM with LED.tif
Wyłącznik linowy GLM M20 3NC 1NO E Stop & LED 24V
Nr produktu:
143066A Skopiowano
E-Stop i LED
3 x M20
Tak
Stałe zielone / migające czerwone
24Vdc
3NC 1NO
Tak
GLM with LED.tif
Wyłącznik linowy GLM M20 3NC 1NO E Stop & LED 24V
Nr produktu:
143066-AS Skopiowano
E-Stop i LED
3 x M20
Tak
Stałe zielone / stałe czerwone
24Vdc
3NC 1NO
Tak
GLM with LED.tif
Wyłącznik linowy GLM M20 3NC 1NO E Stop & LED 110V
Nr produktu:
143066B Skopiowano
E-Stop i LED
3 x M20
Tak
Stałe zielone / migające czerwone
110Vac
3NC 1NO
Tak
GLM with LED.tif
Wyłącznik linowy GLM M20 3NC 1NO E Stop & LED 230V
Nr produktu:
143066C Skopiowano
E-Stop i LED
3 x M20
Tak
Stałe zielone / migające czerwone
230Vac
3NC 1NO
Tak
GLM with LED.tif
Wyłącznik linowy GLM ½NPT 3NC 1NO E Stop & LED 24V
Nr produktu:
143067A Skopiowano
E-Stop i LED
3 x 1/2" NPT
Tak
Stałe zielone / migające czerwone
24Vdc
3NC 1NO
Tak
GLM with LED.tif
Wyłącznik linowy GLM ½"NPT 3NC 1NO E Stop & LED 24V
Nr produktu:
143067-AS Skopiowano
E-Stop i LED
3 x 1/2" NPT
Tak
Stałe zielone / stałe czerwone
24Vdc
3NC 1NO
Tak
GLM with LED.tif
Wyłącznik linowy GLM ½NPT 3NC 1NO E Stop & LED 110V
Nr produktu:
143067B Skopiowano
E-Stop i LED
3 x 1/2" NPT
Tak
Stałe zielone / migające czerwone
110Vac
3NC 1NO
Tak
GLM with LED.tif
Wyłącznik linowy GLM ½"NPT 3NC 1NO E Stop & LED 110V
Nr produktu:
143067-BS Skopiowano
E-Stop i LED
3 x 1/2" NPT
Tak
Stałe zielone / stałe czerwone
110Vac
3NC 1NO
Tak
GLM with LED.tif
Wyłącznik linowy GLM ½NPT 3NC 1NO E Stop & LED 230V
Nr produktu:
143067C Skopiowano
E-Stop i LED
3 x 1/2" NPT
Tak
Stałe zielone / migające czerwone
230Vac
3NC 1NO
Tak
GLM with LED.tif
Wyłącznik linowy GLM M20 2NC 2NO E Stop & LED 24V
Nr produktu:
143068A Skopiowano
E-Stop i LED
3 x M20
Tak
Stałe zielone / migające czerwone
24Vdc
2NC 2NO
Tak
GLM with LED.tif
Wyłącznik linowy GLM M20 2NC 2NO E Stop & LED 24V
Nr produktu:
143068-AS Skopiowano
E-Stop i LED
3 x M20
Tak
Stałe zielone / stałe czerwone
24Vdc
2NC 2NO
Tak
GLM with LED.tif
Wyłącznik linowy GLM M20 2NC 2NO E Stop & LED 110V
Nr produktu:
143068B Skopiowano
E-Stop i LED
3 x M20
Tak
Stałe zielone / migające czerwone
110Vac
2NC 2NO
Tak
GLM with LED.tif
Wyłącznik linowy GLM M20 2NC 2NO E Stop & LED 230V
Nr produktu:
143068C Skopiowano
E-Stop i LED
3 x M20
Tak
Stałe zielone / migające czerwone
230Vac
2NC 2NO
Tak
GLM with LED.tif
Wyłącznik linowy GLM ½NPT 2NC 2NO E Stop & LED 24V
Nr produktu:
143069A Skopiowano
E-Stop i LED
3 x 1/2" NPT
Tak
Stałe zielone / migające czerwone
24Vdc
2NC 2NO
Tak
GLM with LED.tif
Wyłącznik linowy GLM ½NPT 2NC 2NO E Stop & LED 110V
Nr produktu:
143069B Skopiowano
E-Stop i LED
3 x 1/2" NPT
Tak
Stałe zielone / migające czerwone
110Vac
2NC 2NO
Tak
GLM with LED.tif
Wyłącznik linowy GLM ½NPT 2NC 2NO E Stop & LED 230V
Nr produktu:
143069C Skopiowano
E-Stop i LED
3 x 1/2" NPT
Tak
Stałe zielone / migające czerwone
230Vac
2NC 2NO
Tak

Wybrany wariant

Wybierz wariant produktu z listy

Wsparcie techniczne

Jarosław Kalista

+48 606 274 676
Wyślij e-mail
Wsparcie Klienta
Aby uzyskać informacje dotyczące zamówień i dostępności produktów, skontaktuj się z działem obsługi Klienta:
22 863 27 22
Wyślij e-mail
Potrzebujesz pomocy?
Logo

Ustawienia plików cookie w serwisie oemautomatic.pl

Pliki cookie pomagają nam usprawniać serwis i dostosowywać go do Państwa oczekiwań. Wykorzystujemy pliki cookie aby móc obsługiwać dane logowania i oferować spersonalizowane treści. Niektóre pliki cookie są wymagane dla podstawowej funkcjonalności witryny.

Informacje uzyskane za pośrednictwem plików cookie nigdy nie będą przedmiotem sprzedaży.

Mogą Państwo zaakceptować wszystkie pliki cookie lub spersonalizować swoje preferencje dotyczące określonych plików cookie. Mogą Państwo również zmienić ustawienia dotyczące plików cookie w dowolnym momencie, odwiedzając naszą stronę kontaktową.

Niezbędne pliki cookie

Te pliki cookie są niezbędne dla funkcjonowania strony internetowej i nie mogą być wyłączone w naszych systemach. Są one zazwyczaj ustawiane tylko w odpowiedzi na działania podejmowane przez użytkownika, które sprowadzają się do zapytania o usługi, takie jak ustawienie preferencji prywatności, logowanie lub wypełnianie formularzy. Te pliki cookie nie przechowują żadnych danych osobowych.

Pliki cookie dotyczące wydajności

Te pliki cookie umożliwiają nam zliczanie wizyt i źródeł ruchu, dzięki czemu możemy mierzyć i poprawiać wydajność naszej witryny. Pomagają ustalić, które strony są najbardziej i najmniej popularne i zobaczyć, jak odwiedzający poruszają się po stronie. Wszystkie informacje zbierane przez te pliki cookie są agregowane i tym samym anonimowe. Jeśli użytkownik nie zezwoli na stosowanie tych plików cookie, nie będziemy wiedzieli, kiedy odwiedził naszą stronę internetową.

Pliki cookie związane z reklamami i ich odbiorcami

Te pliki cookie mogą być ustawiane przez naszych partnerów reklamowych za pośrednictwem naszej strony internetowej. Mogą one być wykorzystywane przez te firmy do budowania profilu zainteresowań użytkownika i wyświetlania odpowiednich reklam na innych stronach. Nie przechowują one bezpośrednio danych osobowych, lecz opierają się na jednoznacznej identyfikacji przeglądarki i sprzętu internetowego. Jeśli użytkownik nie zezwoli na stosowanie tych plików cookie, doświadcza mniej ukierunkowanych reklam.
