ANVA HJO

ProSafe

Arion ProSafe™ jest jednym z najbardziej wytrzymałych systemów na rynku.
Rama, stanowiąca część panelu siatkowego, jest wykonana z profilu o przekroju 30x30 mm.
Instalacja przy pomocy standardowych słupów 60x60 (śrubyM8x50) do szybkiej konfiguracji i estetycznego wyglądu.






Dane techniczne

Rozmiary oczek

20x100mm, rozmiar oczka 30x30 mm dostępny na zamówienie

Rama

30x30 mm

Grubość siatki

grubość drutu 3 mm

Wysokość systemu

1400, 1700, 2100 (2080) i 2700 mm

Wysokość panelu

1230, 1500, 1900 i 2500 mm

Szerokość panelu

200, 300, 500, 700, 800, 1000, 1200 i 1500 mm

Słupy

60x60 standardowe

Wykończenie

Malowanie proszkowe (standard), dostępne również w wersji ocynkowanej



Słupy 60 x 60

słupy 60 x 60 x 2
Słup o solidnej konstrukcji, na regulowanej podstawie. Wysokość podstawy można regulować ± 50 mm, ponadto nogę słupa można obracać o 90°. Elementy panelowe przykręca się śrubami do gwintowanych otworów w słupie 60x60. Są dwa rodzaje słupów: do prostych odcinków ogrodzenia i do narożników. Dzięki temu ani wewnątrz, ani na zewnątrz ogrodzenia nie pozostają niepotrzebne otwory i wygląd jest bardziej estetyczny. Narożniki o innym kącie rozwarcia montuje się przy użyciu zawiasów. Słupy 60x60 dostarcza się z podstawami ustawionymi na wysokość 200 mm od podłoża.
W komplecie śruby mocujące do elementów.


Słupy 60x60


267921_566.tif
- prosty

267920_566.tif
- kątowy

267919_566.tif
- krzyżakowy


Standardowe wysokości: 1400 / 1700 / 2100 / 2700 mm



267566_566.tif
Słupy 60x60
z podstawą regulowaną

267565_566.tif
Słupy 60x60
bez regulacji

267815_566.tif

267816_566.tif


Uwaga!
Uwaga! Dostępne są także płyty zasłaniające przestrzeń pod siatką (uniemożliwia to sięganie pod siatką) oraz podpory słupów wyprodukowane ze stali nierdzewnej (mycie podłóg).

269308_566.tif



Wymiar i waga



Wymiary(mm)

Waga (kg)

1230x200

4,5

1230x300

5,2

1230x700

8,1

1230x800

8,6

1230x1000

11,6

1230x1200

13,7

1230x1500

15,7

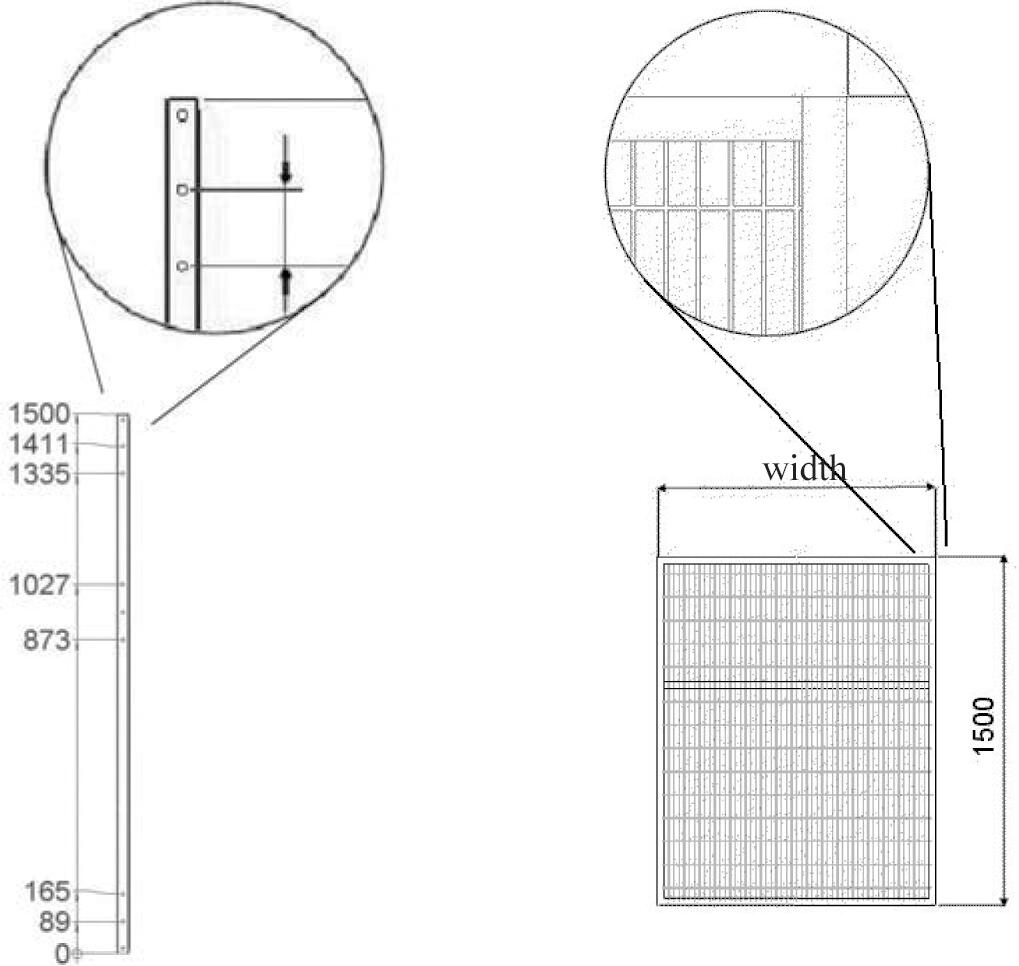

261309_566.tif

1500x200

5,2

1500x300

6,6

1500x700

9,4

1500x800

10,1

1500x1000

11,4

1500x1200

13,7

1500x1500

16,2

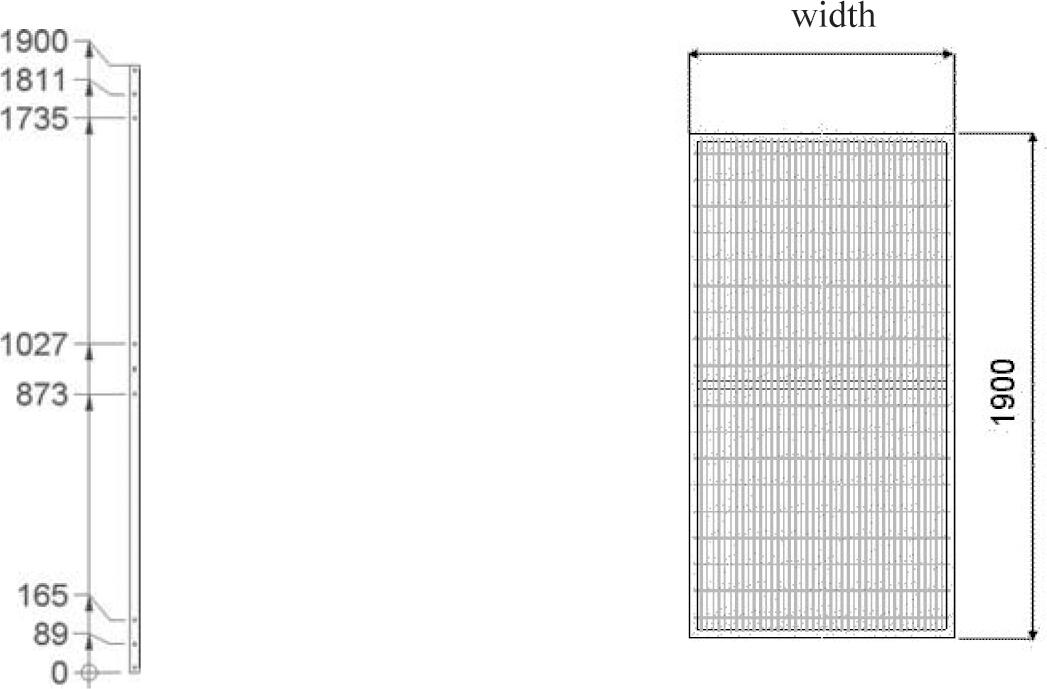

261310_566.tif

1900x200

6,30

1900x300

7,20

1900x500

9,20

1900x700

11,30

1900x800

12,40

1900x1000

14,00

1900x1200

16,10

1900x1500

19,50

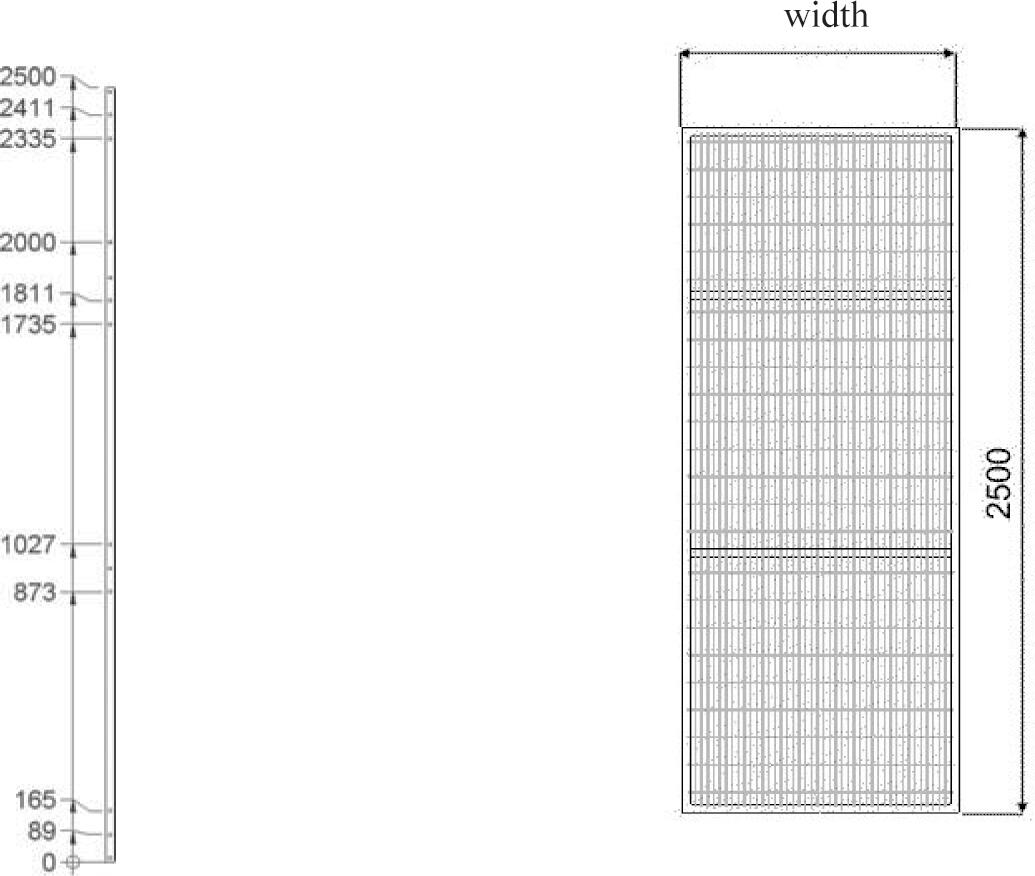

261311_566.tif

2500x200

8,6

2500x300

9,7

2500x700

15,5

2500x800

16,7

2500x1000

19,2

2500x1200

21,2



Akcesoria

Elementy do skracania
Element może zostać skrócony poprzez dzielenie kraty.

261228_566.tif

Nr katalogowy

Opis

10900070

Skracanie pionowe elementów ProSafe, 1900 mm



261225_566.tif

Nr katalogowy

Opis

10900160

Skracanie poprzeczne elementów ProSafe, 200 mm

10900170

Skracanie poprzeczne elementów ProSafe, 300 mm

10900180

Skracanie poprzeczne elementów ProSafe, 700 mm

10900190

Skracanie poprzeczne elementów ProSafe, 800 mm

10900200

Skracanie poprzeczne elementów ProSafe, 1000 mm

10900210

Skracanie poprzeczne elementów ProSafe, 1200 mm

10900220

Skracanie poprzeczne elementów ProSafe, 1500 mm


Gumowa taśma ochronna


Nr katalogowy

Opis

0550.01

Gumowa taśma ochronna do ciętych krawędzi / m



Nr katalogowy

Nr katalogowy

Wymiary (mm)

Waga (kg)

10020121

Panel ProSafe 1230x200

4,5

10030121

Panel ProSafe 1230x300

5,2

10070121

Panel ProSafe 1230x700

8,1

10080121

Panel ProSafe 1230x800

8,6

10100121

Panel ProSafe 1230x1000

11,6

10120121

Panel ProSafe 1230x1200

13,7

10150121

Panel ProSafe 1230x1500

15,7







10020151

Panel ProSafe 1500x200

5,2

10030151

Panel ProSafe 1500x300

6,6

10070151

Panel ProSafe 1500x700

9,4

10080151

Panel ProSafe 1500x800

10,1

10100151

Panel ProSafe 1500x1000

11,4

10120151

Panel ProSafe 1500x1200

13,7

10150151

Panel ProSafe 1500x1500

16,2







10020191

Panel ProSafe 1900x200

6,30

10030191

Panel ProSafe 1900x300

7,20

10050191

Panel ProSafe 1900x500

9,20

10070191

Panel ProSafe 1900x700

11,30

10080191

Panel ProSafe 1900x800

12,40

10100191

Panel ProSafe 1900x1000

14,00

10120191

Panel ProSafe 1900x1200

16,10

10150191

Panel ProSafe 1900x1500

19,50

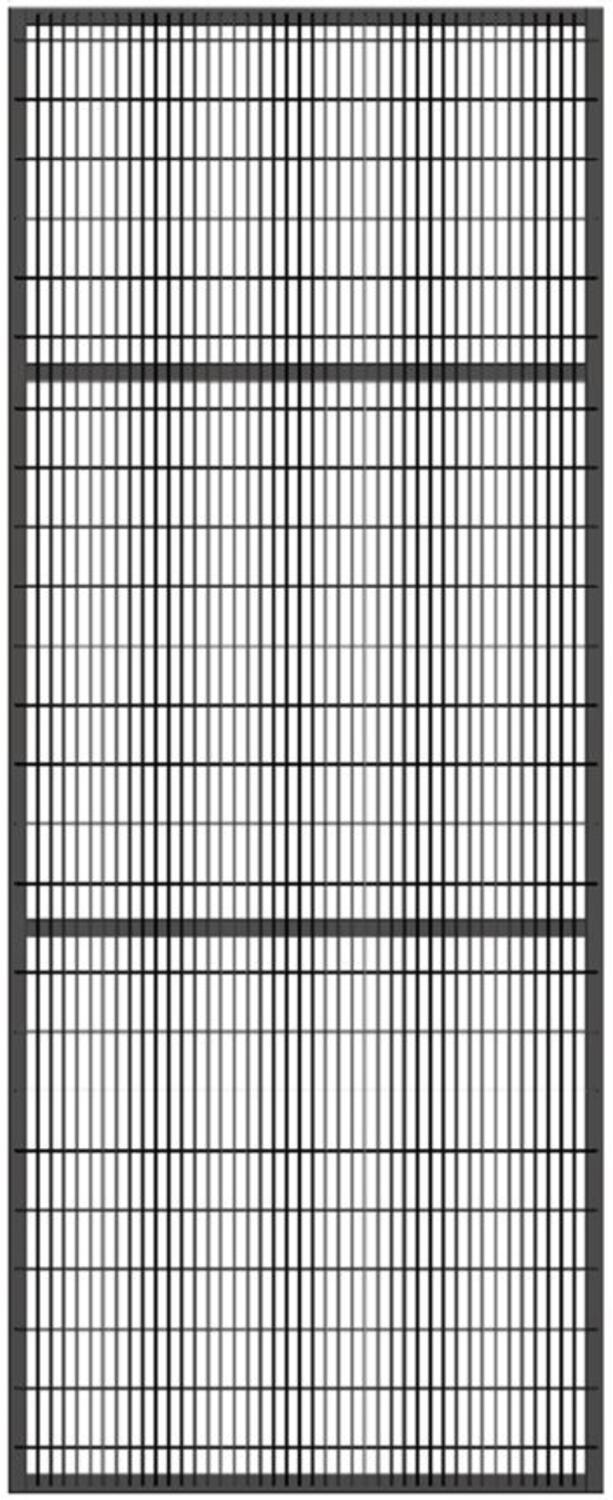

10020251

Panel ProSafe 2500x200

8,6

10030251

Panel ProSafe 2500x300

9,7

10070251

Panel ProSafe 2500x700

15,5

10080251

Panel ProSafe 2500x800

16,7

10100251

Panel ProSafe 2500x1000

19,2

10120251

Panel ProSafe 2500x1200

21,2



Pokaż więcej
  • Nasza oferta wygrodzenia
  • Wysokość systemu 1400, 1700, 2100, 2700 mm
  • Szybki i łatwy montaż

Wybrany wariant produktu


Pobierz PDF

Dane techniczne/dokumentacja

Opis produktu

Akcesoria i powiązane produkty

Wybrany wariant produktu

Specyfikacja techniczna

Grubość drutu 3 mm
Kolor Czarny RAL 9005
Masa 4,5 kg
Rozmiar oczka 20x100 mm
Szerokość panelu 200 mm
Wysokość panelu 1230 mm
Wysokość systemu 1410 mm

Do pobrania

Wymiary i połączenia

Rysunki techniczne

Opis produktu

Arion ProSafe™ jest jednym z najbardziej wytrzymałych systemów na rynku.
Rama, stanowiąca część panelu siatkowego, jest wykonana z profilu o przekroju 30x30 mm.
Instalacja przy pomocy standardowych słupów 60x60 (śrubyM8x50) do szybkiej konfiguracji i estetycznego wyglądu.






Dane techniczne

Rozmiary oczek

20x100mm, rozmiar oczka 30x30 mm dostępny na zamówienie

Rama

30x30 mm

Grubość siatki

grubość drutu 3 mm

Wysokość systemu

1400, 1700, 2100 (2080) i 2700 mm

Wysokość panelu

1230, 1500, 1900 i 2500 mm

Szerokość panelu

200, 300, 500, 700, 800, 1000, 1200 i 1500 mm

Słupy

60x60 standardowe

Wykończenie

Malowanie proszkowe (standard), dostępne również w wersji ocynkowanej



Słupy 60 x 60

słupy 60 x 60 x 2
Słup o solidnej konstrukcji, na regulowanej podstawie. Wysokość podstawy można regulować ± 50 mm, ponadto nogę słupa można obracać o 90°. Elementy panelowe przykręca się śrubami do gwintowanych otworów w słupie 60x60. Są dwa rodzaje słupów: do prostych odcinków ogrodzenia i do narożników. Dzięki temu ani wewnątrz, ani na zewnątrz ogrodzenia nie pozostają niepotrzebne otwory i wygląd jest bardziej estetyczny. Narożniki o innym kącie rozwarcia montuje się przy użyciu zawiasów. Słupy 60x60 dostarcza się z podstawami ustawionymi na wysokość 200 mm od podłoża.
W komplecie śruby mocujące do elementów.


Słupy 60x60


267921_566.tif
- prosty

267920_566.tif
- kątowy

267919_566.tif
- krzyżakowy


Standardowe wysokości: 1400 / 1700 / 2100 / 2700 mm



267566_566.tif
Słupy 60x60
z podstawą regulowaną

267565_566.tif
Słupy 60x60
bez regulacji

267815_566.tif

267816_566.tif


Uwaga!
Uwaga! Dostępne są także płyty zasłaniające przestrzeń pod siatką (uniemożliwia to sięganie pod siatką) oraz podpory słupów wyprodukowane ze stali nierdzewnej (mycie podłóg).

269308_566.tif



Wymiar i waga



Wymiary(mm)

Waga (kg)

1230x200

4,5

1230x300

5,2

1230x700

8,1

1230x800

8,6

1230x1000

11,6

1230x1200

13,7

1230x1500

15,7







261309_566.tif

1500x200

5,2

1500x300

6,6

1500x700

9,4

1500x800

10,1

1500x1000

11,4

1500x1200

13,7

1500x1500

16,2







261310_566.tif

1900x200

6,30

1900x300

7,20

1900x500

9,20

1900x700

11,30

1900x800

12,40

1900x1000

14,00

1900x1200

16,10

1900x1500

19,50







261311_566.tif

2500x200

8,6

2500x300

9,7

2500x700

15,5

2500x800

16,7

2500x1000

19,2

2500x1200

21,2



Akcesoria

Elementy do skracania
Element może zostać skrócony poprzez dzielenie kraty.

261228_566.tif

Nr katalogowy

Opis

10900070

Skracanie pionowe elementów ProSafe, 1900 mm



261225_566.tif

Nr katalogowy

Opis

10900160

Skracanie poprzeczne elementów ProSafe, 200 mm

10900170

Skracanie poprzeczne elementów ProSafe, 300 mm

10900180

Skracanie poprzeczne elementów ProSafe, 700 mm

10900190

Skracanie poprzeczne elementów ProSafe, 800 mm

10900200

Skracanie poprzeczne elementów ProSafe, 1000 mm

10900210

Skracanie poprzeczne elementów ProSafe, 1200 mm

10900220

Skracanie poprzeczne elementów ProSafe, 1500 mm


Gumowa taśma ochronna


Nr katalogowy

Opis

0550.01

Gumowa taśma ochronna do ciętych krawędzi / m



Nr katalogowy

Nr katalogowy

Wymiary (mm)

Waga (kg)

10020121

Panel ProSafe 1230x200

4,5

10030121

Panel ProSafe 1230x300

5,2

10070121

Panel ProSafe 1230x700

8,1

10080121

Panel ProSafe 1230x800

8,6

10100121

Panel ProSafe 1230x1000

11,6

10120121

Panel ProSafe 1230x1200

13,7

10150121

Panel ProSafe 1230x1500

15,7







10020151

Panel ProSafe 1500x200

5,2

10030151

Panel ProSafe 1500x300

6,6

10070151

Panel ProSafe 1500x700

9,4

10080151

Panel ProSafe 1500x800

10,1

10100151

Panel ProSafe 1500x1000

11,4

10120151

Panel ProSafe 1500x1200

13,7

10150151

Panel ProSafe 1500x1500

16,2







10020191

Panel ProSafe 1900x200

6,30

10030191

Panel ProSafe 1900x300

7,20

10050191

Panel ProSafe 1900x500

9,20

10070191

Panel ProSafe 1900x700

11,30

10080191

Panel ProSafe 1900x800

12,40

10100191

Panel ProSafe 1900x1000

14,00

10120191

Panel ProSafe 1900x1200

16,10

10150191

Panel ProSafe 1900x1500

19,50







10020251

Panel ProSafe 2500x200

8,6

10030251

Panel ProSafe 2500x300

9,7

10070251

Panel ProSafe 2500x700

15,5

10080251

Panel ProSafe 2500x800

16,7

10100251

Panel ProSafe 2500x1000

19,2

10120251

Panel ProSafe 2500x1200

21,2



Akcesoria

Podobne produkty

Powiązane

Nowości

Nowy Skaner laserowy bezpieczeństwa UAM-05LPA z rozszerzoną funkcjonalnością

Popularny skaner laserowy bezpieczeństwa UAM-05 został zmodernizowany i teraz jest dostępny w nowej, ulepszonej wersji – UAM-05LPA. Dzięki zastosowaniu najnowocześniejszych technologii i udoskonalonym funkcjom jest on dostosowany do przyszłych wymagań w automatyce przemysłowej.

Akademia OEM

Systemy kontroli dostępu

Mechaniczne systemy kontroli dostępu są łatwe w instalacji i służą do otwierania włazów i bram w aplikacjach, w których występuje zagrożenie powodowane przez ruchome części maszyn. W tym artykule dowiesz się więcej o zaletach systemów kontroli dostępu.

Nowości

Kurtyny świetlne bezpieczeństwa w przemyśle

Seria SH4 to kompletna rodzina kurtyn świetlnych bezpieczeństwa, które nie tylko spełniają wysokie wymagania dotyczące działania i odporności na warunki otoczenia w przemyśle, ale także przenoszą bezpieczeństwo na nowy poziom.

Nowości

Programowalny sterownik bezpieczeństwa HSC-A100-ENC do aplikacji AGV

HSC-A100-ENC jest programowalnym sterownikiem bezpieczeństwa, który umożliwia sterowanie pracą do 6 skanerów bezpieczeństwa połączonych interfejsem komunikacyjnym. Zawiera interfejsy pozwalające na podłączenie do 4 enkoderów. Posiada 16 cyfrowych wejść bezpieczeństwa, 6 bezpiecznych wyjść cyfrowych, 2 wyjścia przekaźnikowe oraz 2 wyjścia testowe.

Nowości

Kamery cofania Orlaco gwarancją bezpieczeństwa i wydajności

Kamery cofania firmy Orlaco do samochodów ciężarowych, wózków widłowych i sprzętu budowlanego to gwarancja bezpieczeństwa i wydajności na najwyższym poziomie!

Nowości

Kontrola przepływu za pomocą FMQ

Precyzyjna kontrola przepływu jest skutecznym sposobem na automatyzację procesów i oszczędność zasobów w przemyśle spożywczym, w tym również w przemyśle mleczarskim. Dzięki przepływomierzowi elektromagnetycznemu FMQ firma Anderson-Negele poprawia stosunek korzyści do kosztów.

Warianty produktu Masa Szerokość panelu Wysokość panelu Wysokość systemu Cena

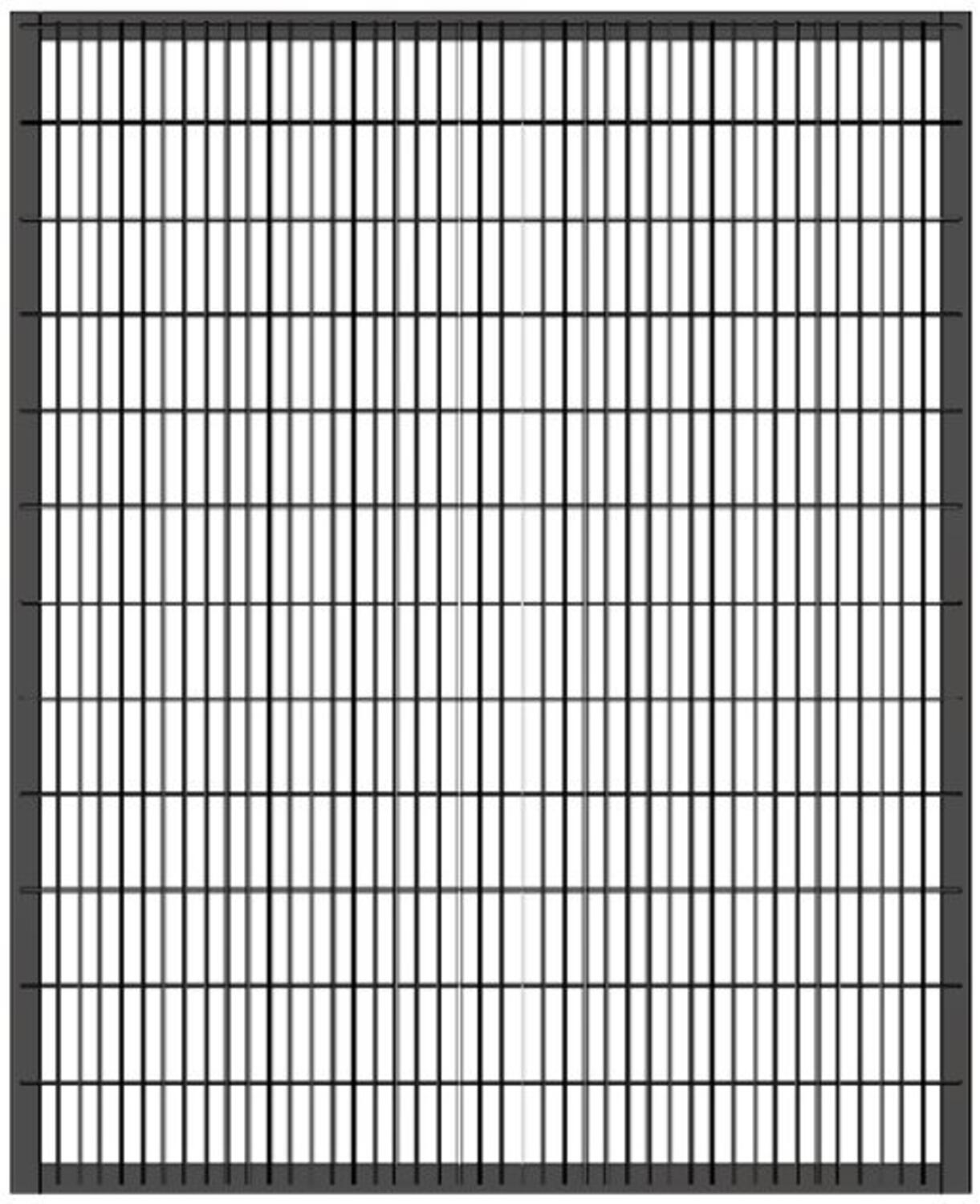

T10 1230 kuva.JPG
Panel ProSafe 1230x200
Nr produktu:
10020121 Skopiowano
4,5 kg
200 mm
1230 mm
1410 mm
T10 1230 kuva.JPG
Panel ProSafe 1230x300
Nr produktu:
10030121 Skopiowano
5,2 kg
300 mm
1230 mm
1410 mm
T10 1230 kuva.JPG
Panel ProSafe 1230x700
Nr produktu:
10070121 Skopiowano
8,1 kg
700 mm
1230 mm
1410 mm
T10 1230 kuva.JPG
Panel ProSafe 1230x800
Nr produktu:
10080121 Skopiowano
8,6 kg
800 mm
1230 mm
1410 mm
T10 1230 kuva.JPG
Panel ProSafe 1230x1000
Nr produktu:
10100121 Skopiowano
11,6 kg
1000 mm
1230 mm
1410 mm
T10 1230 kuva.JPG
Panel ProSafe 1230x1200
Nr produktu:
10120121 Skopiowano
13,7 kg
1200 mm
1230 mm
1410 mm
T10 1230 kuva.JPG
Panel ProSafe 1230x1500
Nr produktu:
10150121 Skopiowano
15,7 kg
1500 mm
1230 mm
1410 mm

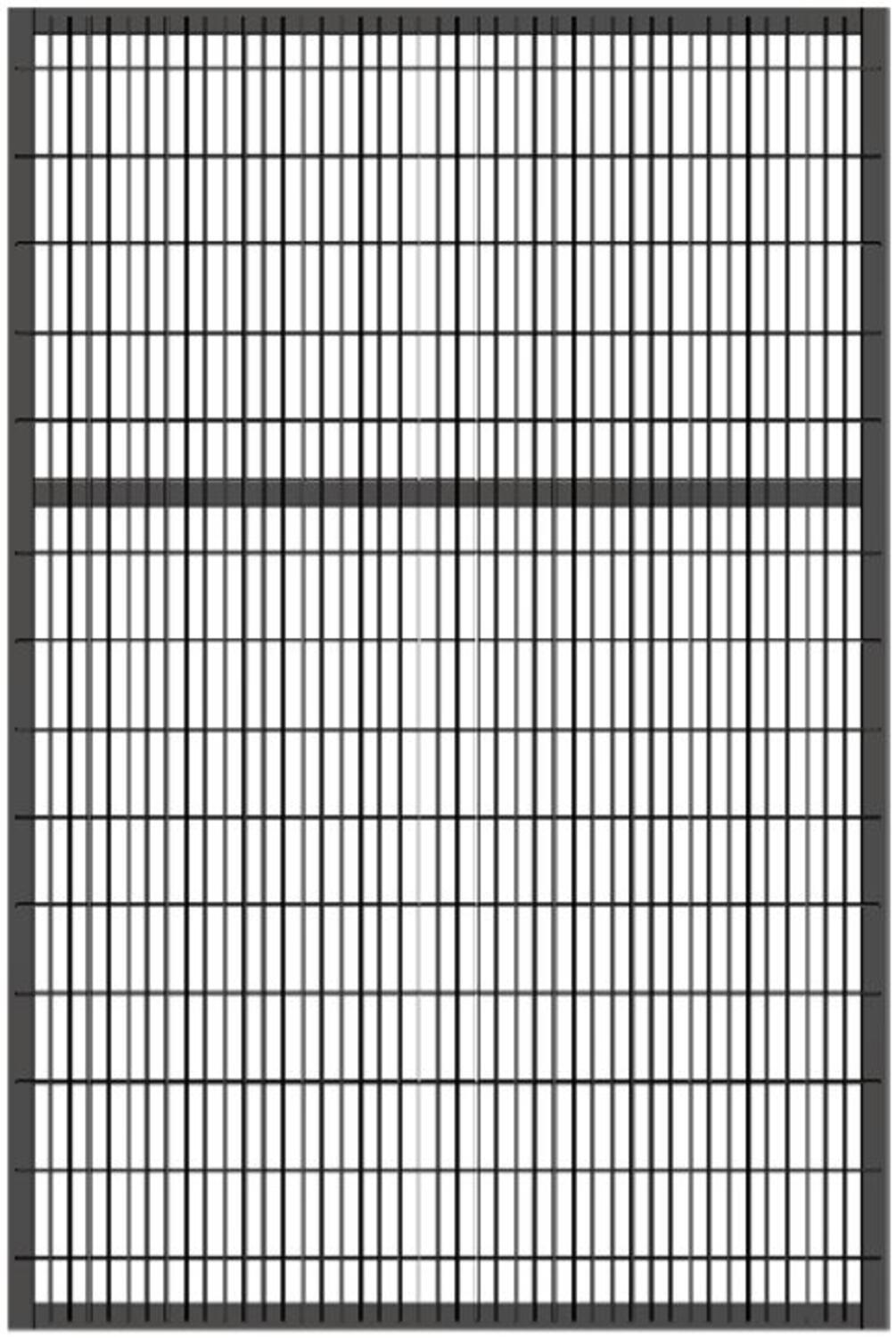

T10 1500 kuva.JPG
Panel ProSafe 1500x200
Nr produktu:
10020151 Skopiowano
5,2 kg
200 mm
1500 mm
1700 mm
T10 1500 kuva.JPG
Panel ProSafe 1500x300
Nr produktu:
10030151 Skopiowano
6,6 kg
300 mm
1500 mm
1700 mm
T10 1500 kuva.JPG
Panel ProSafe 1500x700
Nr produktu:
10070151 Skopiowano
9,4 kg
700 mm
1500 mm
1700 mm
T10 1500 kuva.JPG
Panel ProSafe 1500x800
Nr produktu:
10080151 Skopiowano
10,1 kg
800 mm
1500 mm
1700 mm
T10 1500 kuva.JPG
Panel ProSafe 1500x1000
Nr produktu:
10100151 Skopiowano
11,4 kg
1000 mm
1500 mm
1700 mm
T10 1500 kuva.JPG
Panel ProSafe 1500x1200
Nr produktu:
10120151 Skopiowano
13,7 kg
1200 mm
1500 mm
1700 mm
T10 1500 kuva.JPG
Panel ProSafe 1500x1500
Nr produktu:
10150151 Skopiowano
16,2 kg
1500 mm
1500 mm
1700 mm

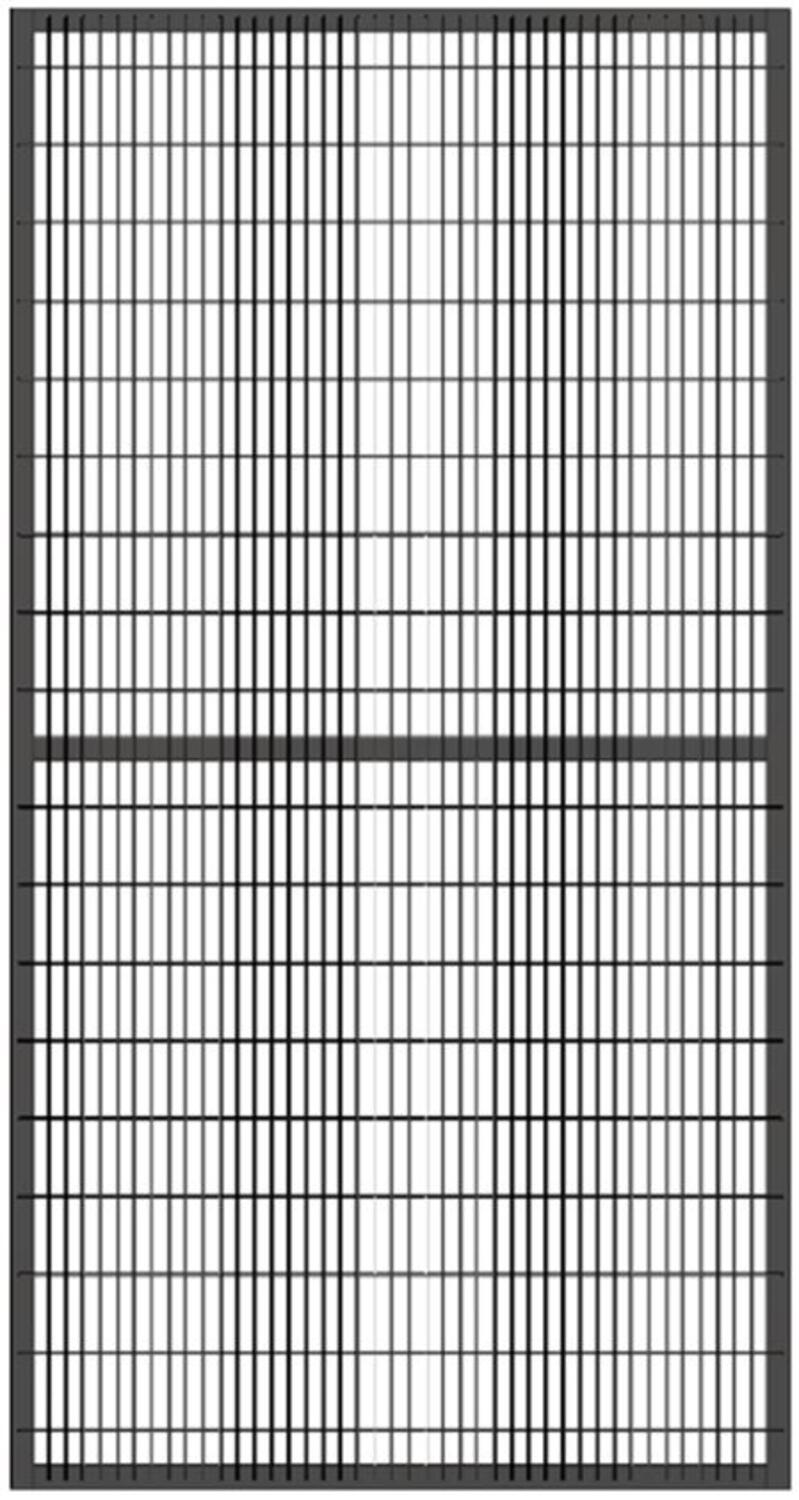

T10 1900 kuva.JPG
Panel ProSafe 1900x200
Nr produktu:
10020191 Skopiowano
6,3 kg
200 mm
1900 mm
2080 mm
T10 1900 kuva.JPG
Panel ProSafe 1900x300
Nr produktu:
10030191 Skopiowano
7,2 kg
300 mm
1900 mm
2080 mm
T10 1900 kuva.JPG
Panel ProSafe 1900x500
Nr produktu:
10050191 Skopiowano
9,2 kg
500 mm
1900 mm
2080 mm
T10 1900 kuva.JPG
Panel ProSafe 1900x700
Nr produktu:
10070191 Skopiowano
11,3 kg
700 mm
1900 mm
2080 mm
T10 1900 kuva.JPG
Panel ProSafe 1900x800
Nr produktu:
10080191 Skopiowano
12,4 kg
800 mm
1900 mm
2080 mm
T10 1900 kuva.JPG
Panel ProSafe 1900x1000
Nr produktu:
10100191 Skopiowano
14 kg
1000 mm
1900 mm
2080 mm
T10 1900 kuva.JPG
Panel ProSafe 1900x1200
Nr produktu:
10120191 Skopiowano
16,1 kg
1200 mm
1900 mm
2080 mm
T10 1900 kuva.JPG
Panel ProSafe 1900x1500
Nr produktu:
10150191 Skopiowano
19,5 kg
1500 mm
1900 mm
2080 mm
T10 2500 kuva.JPG
Panel ProSafe 2500x200
Nr produktu:
10020251 Skopiowano
8,6 kg
200 mm
2500 mm
2700 mm
T10 2500 kuva.JPG
Panel ProSafe 2500x300
Nr produktu:
10030251 Skopiowano
9,7 kg
300 mm
2500 mm
2700 mm
T10 2500 kuva.JPG
Panel ProSafe 2500x700
Nr produktu:
10070251 Skopiowano
15,5 kg
700 mm
2500 mm
2700 mm
T10 2500 kuva.JPG
Panel ProSafe 2500x800
Nr produktu:
10080251 Skopiowano
16,7 kg
800 mm
2500 mm
2700 mm
T10 2500 kuva.JPG
Panel ProSafe 2500x1000
Nr produktu:
10100251 Skopiowano
19,2 kg
1000 mm
2500 mm
2700 mm
T10 2500 kuva.JPG
Panel ProSafe 2500x1200
Nr produktu:
10120251 Skopiowano
21,2 kg
1200 mm
2500 mm
2700 mm

Wybrany wariant

Wybierz wariant produktu z listy

Wsparcie Klienta
Aby uzyskać informacje dotyczące zamówień i dostępności produktów, skontaktuj się z działem obsługi Klienta:
22 863 27 22
Wyślij e-mail
Potrzebujesz pomocy?
Logo

Ustawienia plików cookie w serwisie oemautomatic.pl

Pliki cookie pomagają nam usprawniać serwis i dostosowywać go do Państwa oczekiwań. Wykorzystujemy pliki cookie aby móc obsługiwać dane logowania i oferować spersonalizowane treści. Niektóre pliki cookie są wymagane dla podstawowej funkcjonalności witryny.

Informacje uzyskane za pośrednictwem plików cookie nigdy nie będą przedmiotem sprzedaży.

Mogą Państwo zaakceptować wszystkie pliki cookie lub spersonalizować swoje preferencje dotyczące określonych plików cookie. Mogą Państwo również zmienić ustawienia dotyczące plików cookie w dowolnym momencie, odwiedzając naszą stronę kontaktową.

Niezbędne pliki cookie

Te pliki cookie są niezbędne dla funkcjonowania strony internetowej i nie mogą być wyłączone w naszych systemach. Są one zazwyczaj ustawiane tylko w odpowiedzi na działania podejmowane przez użytkownika, które sprowadzają się do zapytania o usługi, takie jak ustawienie preferencji prywatności, logowanie lub wypełnianie formularzy. Te pliki cookie nie przechowują żadnych danych osobowych.

Pliki cookie dotyczące wydajności

Te pliki cookie umożliwiają nam zliczanie wizyt i źródeł ruchu, dzięki czemu możemy mierzyć i poprawiać wydajność naszej witryny. Pomagają ustalić, które strony są najbardziej i najmniej popularne i zobaczyć, jak odwiedzający poruszają się po stronie. Wszystkie informacje zbierane przez te pliki cookie są agregowane i tym samym anonimowe. Jeśli użytkownik nie zezwoli na stosowanie tych plików cookie, nie będziemy wiedzieli, kiedy odwiedził naszą stronę internetową.

Pliki cookie związane z reklamami i ich odbiorcami

Te pliki cookie mogą być ustawiane przez naszych partnerów reklamowych za pośrednictwem naszej strony internetowej. Mogą one być wykorzystywane przez te firmy do budowania profilu zainteresowań użytkownika i wyświetlania odpowiednich reklam na innych stronach. Nie przechowują one bezpośrednio danych osobowych, lecz opierają się na jednoznacznej identyfikacji przeglądarki i sprzętu internetowego. Jeśli użytkownik nie zezwoli na stosowanie tych plików cookie, doświadcza mniej ukierunkowanych reklam.
