Wyłącznik magnetyczny Ferrogard FRS2

Wyłącznik FRS2 wyposażony jest w zestyk bezpieczeństwa do połączenia z przekaźnikiem bezpieczeństwa oraz zestyk sygnałowy do sygnalizacji. Dzięki dużej tolerancji wynoszącej 12 mm dla załączenia i 23 mm dla wyłączenia, wyłączniki można wykorzystywać w większości zastosowań. Wyłącznik jest również dostępny ze złączem pozwalającym na prosty montaż i wymianę. Wyłącznik magnetyczny Ferrogard nie wymaga specjalnie przystosowanego przekaźnika bezpieczeństwa i można go podłączyć do dowolnego przekaźnika bezpieczeństwa, np. jednego z przekaźników z naszej serii MSR. Zestyk bezpieczny jest zamknięty, dopóki czujnik i magnes znajdują się blisko siebie (osłona/bramka zamknięta).

Dane techniczne

Funkcje zestyków

1NC + 1NO

Stopień ochrony

IP67

Temperatura pracy

-10 °C do +65 °C

Podłączenie

2 m przewód, złącze M12

Materiał obudowa

ABS

Trwałość

>106

Zestyki bezpieczeństwa :

Maks. napięcie AC/DC

250 V/24 V

Maks. prąd AC/DC

2 A/1 A

Zalecane bezpieczniki AC/DC

1.6 A/0.8 A (szybkie)

Zestyki sygnałowe :

Maks. napięcie AC/DC

250 V/300 V

Maks. prąd AC/DC

15 VA/10 W

Montaż

4 x M4

Standard

EN1088, EN292 i EN60204-1

PFHd

3x10-7

MTTFd

385 lat

B10d

2x106

Zgodność z

MD, EMC, LVD

Atesty

Ce-marking, UL508 File number:E198865

Strefa działania :

Załączanie

12 mm

Wyłączanie

23 mm

Wibracje

7 - 15 G



Funkcja zestyków
(osłona/bramka zamknięta)

Z przewodem



Wymiary

(mm)

Size Ferrogard FRS2

Size Ferrogard FRS


Montaż

Assembling method, drawing





Nr katalogowy

Nr katalogowy

Nazwa

Funkcja zestyków

Typ

440N-G02002

Ferrogard FRS2 z kablem 2 m

1NC + 1NO

AC

440N-G02014

Ferrogard FRS2 z kablem 4 m

1NC + 1NO

AC

440N-G02038

Ferrogard FRS2 z kablem 6 m

1NC + 1NO

AC

440N-G02033

Ferrogard FRS2 z kablem 8 m

1NC + 1NO

AC

440N-G02019

Ferrogard FRS2 z kablem 10 m

1NC + 1NO

AC

440N-G02092

Ferrogard FRS2 z kablem 2 m

1NC + 1NO

DC

440N-G02093

Ferrogard FRS2 ze złączem 4-pin M12

1NC + 1NO

AC

440N-G02094

Ferrogard FRS2 ze złączem 4-pin M12

1NC + 1NO

DC

440N-A02005

Aktywator, FRS1, FRS2, FRS20 i FRS21







Schematy połączeń

1.
Dwukanałowe połączenie wyłącznika magnetycznego.
Nadzorowane kasowanie ręczne.
Nadzorowanie styczników zewnętrznych.

2.
Dwukanałowe połączenie wyłącznika magnetycznego.
Kasowanie automatyczne.
Nadzorowanie styczników zewnętrznych.





3.
Jednokanałowe połączenie wyłącznika magnetycznego.
Nadzorowane kasowanie ręczne.
Nadzorowanie styczników zewnętrznych.

4.
Jednokanałowe połączenie wyłącznika magnetycznego.
Kasowanie automatyczne.
Nadzorowanie styczników zewnętrznych.



Download

Instrukcje



Produkt

Opis

Format pliku



Ferrogard

Instrukcja instalacji

PDF

Pobierz



Rysunki CAD



Produkt

Opis

Format pliku



Ferrogard 2

Rysunek CAD

STEP

Pobierz

Ferrogard 2 (złącze)

Rysunek CAD

STEP

Pobierz

Ferrogard 2 aktywator

Rysunek CAD

STEP

Pobierz



Certyfikat



Produkt

Opis

Format pliku



Ferrogard

Deklaracja zgodności

PDF

Pobierz



Pokaż więcej
  • Tolerancja na niedopasowanie osłon
  • 1 zestyk bezpieczeństwa NC
  • 1 zestyk sygnalizacyjny NO
  • Dostępny ze złączem M12

Wybrany wariant produktu

Wybrany wariant produktu

Specyfikacja techniczna

Bezpiecznik wyjść 1,6 A
Funkcja styków 1 NC+1 NO
Maks. napięcie styku 250 V AC
Maks. prąd zestyku 2 A
Materiał ABS
MTTFd 385 year
Podłączenie kabla Kabel 2 m
Stopień ochrony IP IP67
Strefa działania: wyłączenie 23 mm
Strefa działania: załączenie 12 mm
Typ AC
Zakres temperatur do 65 °C
Zakres temperatur od -10 °C

Wymiary i połączenia

Size Ferrogard FRS2

Size Ferrogard FRS"

FRS2-fully grouted cable

FRS2 QD-contact

Two-channel engaging movement of emergency stop. Automatic reset.

Dwukanałowe połączenie wyłącznika awaryjnego.
Kasowanie automatyczne.
Nadzorowanie styczników zewnętrznych.

Two-channel engaging movement f emergency stop. Automatic reset.

Dwukanałowe połączenie wyłącznika awaryjnego.
Kasowanie automatyczne.
Nadzorowanie styczników zewnętrznych.

MSR127RP-connecting

Connection sketch to MSR127

Connection sketch to MSR131

Podłączenie Ferrogard do MSR127

Połączenie dwukanałowe wyłącznika magnetycznego.
Kasowanie ręczne.
Nadzorowanie styczników zewnętrznych.

Rysunki techniczne

Opis produktu

Wyłącznik FRS2 wyposażony jest w zestyk bezpieczeństwa do połączenia z przekaźnikiem bezpieczeństwa oraz zestyk sygnałowy do sygnalizacji. Dzięki dużej tolerancji wynoszącej 12 mm dla załączenia i 23 mm dla wyłączenia, wyłączniki można wykorzystywać w większości zastosowań. Wyłącznik jest również dostępny ze złączem pozwalającym na prosty montaż i wymianę. Wyłącznik magnetyczny Ferrogard nie wymaga specjalnie przystosowanego przekaźnika bezpieczeństwa i można go podłączyć do dowolnego przekaźnika bezpieczeństwa, np. jednego z przekaźników z naszej serii MSR. Zestyk bezpieczny jest zamknięty, dopóki czujnik i magnes znajdują się blisko siebie (osłona/bramka zamknięta).

Dane techniczne

Funkcje zestyków

1NC + 1NO

Stopień ochrony

IP67

Temperatura pracy

-10 °C do +65 °C

Podłączenie

2 m przewód, złącze M12

Materiał obudowa

ABS

Trwałość

>106

Zestyki bezpieczeństwa :

Maks. napięcie AC/DC

250 V/24 V

Maks. prąd AC/DC

2 A/1 A

Zalecane bezpieczniki AC/DC

1.6 A/0.8 A (szybkie)

Zestyki sygnałowe :

Maks. napięcie AC/DC

250 V/300 V

Maks. prąd AC/DC

15 VA/10 W

Montaż

4 x M4

Standard

EN1088, EN292 i EN60204-1

PFHd

3x10-7

MTTFd

385 lat

B10d

2x106

Zgodność z

MD, EMC, LVD

Atesty

Ce-marking, UL508 File number:E198865

Strefa działania :

Załączanie

12 mm

Wyłączanie

23 mm

Wibracje

7 - 15 G



Funkcja zestyków

(osłona/bramka zamknięta)

Z przewodem



Wymiary

(mm)

Size Ferrogard FRS2

Size Ferrogard FRS



Montaż

Assembling method, drawing





Nr katalogowy

Nr katalogowy

Nazwa

Funkcja zestyków

Typ

440N-G02002

Ferrogard FRS2 z kablem 2 m

1NC + 1NO

AC

440N-G02014

Ferrogard FRS2 z kablem 4 m

1NC + 1NO

AC

440N-G02038

Ferrogard FRS2 z kablem 6 m

1NC + 1NO

AC

440N-G02033

Ferrogard FRS2 z kablem 8 m

1NC + 1NO

AC

440N-G02019

Ferrogard FRS2 z kablem 10 m

1NC + 1NO

AC

440N-G02092

Ferrogard FRS2 z kablem 2 m

1NC + 1NO

DC

440N-G02093

Ferrogard FRS2 ze złączem 4-pin M12

1NC + 1NO

AC

440N-G02094

Ferrogard FRS2 ze złączem 4-pin M12

1NC + 1NO

DC

440N-A02005

Aktywator, FRS1, FRS2, FRS20 i FRS21







Schematy połączeń

1.

Dwukanałowe połączenie wyłącznika magnetycznego.

Nadzorowane kasowanie ręczne.

Nadzorowanie styczników zewnętrznych.

2.

Dwukanałowe połączenie wyłącznika magnetycznego.

Kasowanie automatyczne.

Nadzorowanie styczników zewnętrznych.





3.

Jednokanałowe połączenie wyłącznika magnetycznego.

Nadzorowane kasowanie ręczne.

Nadzorowanie styczników zewnętrznych.

4.

Jednokanałowe połączenie wyłącznika magnetycznego.

Kasowanie automatyczne.

Nadzorowanie styczników zewnętrznych.



Download

Instrukcje



Produkt

Opis

Format pliku



Ferrogard

Instrukcja instalacji

PDF

Pobierz



Rysunki CAD



Produkt

Opis

Format pliku



Ferrogard 2

Rysunek CAD

STEP

Pobierz

Ferrogard 2 (złącze)

Rysunek CAD

STEP

Pobierz

Ferrogard 2 aktywator

Rysunek CAD

STEP

Pobierz



Certyfikat



Produkt

Opis

Format pliku



Ferrogard

Deklaracja zgodności

PDF

Pobierz



Akcesoria

Powiązane

Nowości

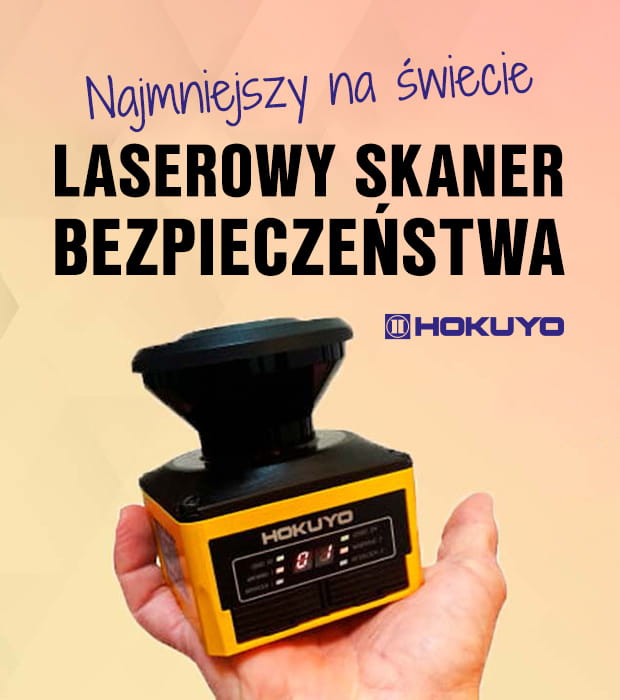

Czy najmniejszy na świecie skaner bezpieczeństwa spełni Państwa potrzeby?

UAM-05LP jest najmniejszym na świecie laserowym skanerem bezpieczeństwa, jednocześnie posiadającym bardzo dużą funkcjonalność.

Nowości

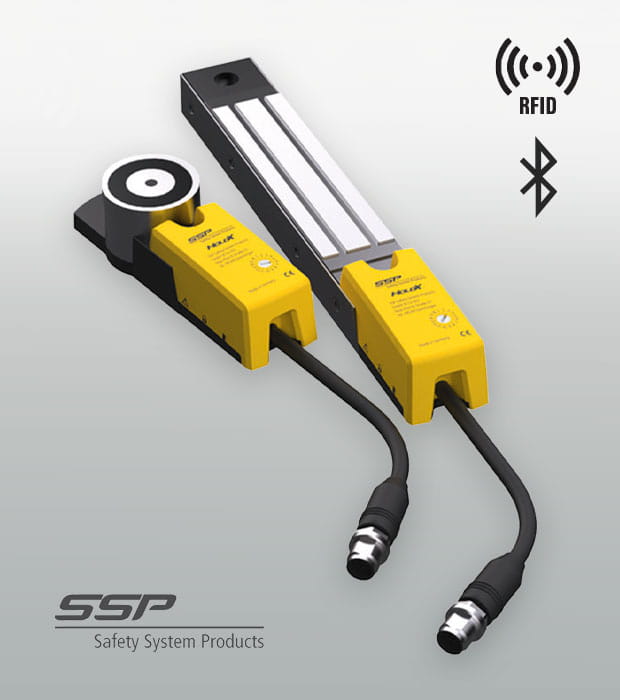

Wyłączniki ryglujące HOLDX

HOLDX – nowa generacja magnetycznych wyłączników ryglujących do zabezpieczenia linii technologicznych.

Nowości

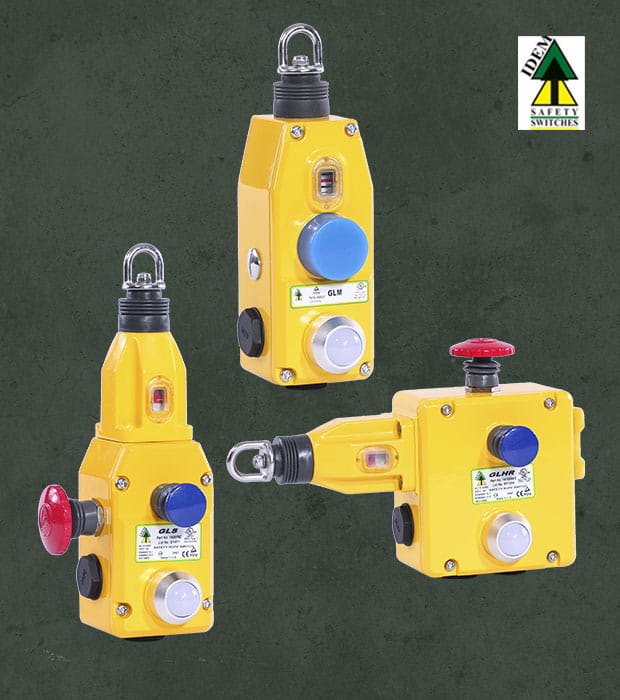

WYŁĄCZNIKI LINKOWE IDEM Z OPATENTOWANYM SYSTEMEM NACIĄGU LINY

Gama produktów IDEM Safety „Next Generation” charakteryzuje się wyższą niezawodnością, najnowszymi funkcjami i jest produkowana z materiałów zapewniających wysoką trwałość, by sprostać stale rosnącym wymaganiom stawianym urządzeniom bezpieczeństwa maszyn.

Akademia OEM

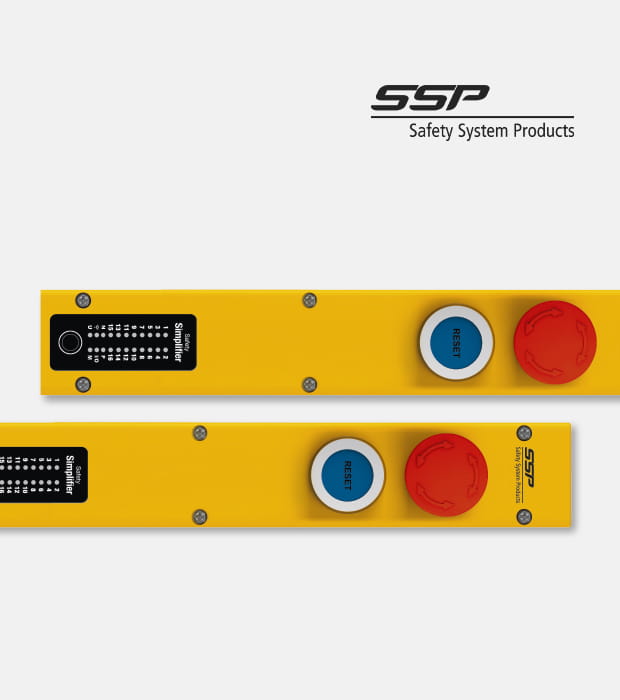

Safety Simplifier

Safety Simplifier to sterownik PLC bezpieczeństwa, który oferuje prosty sposób na zbudowanie całkowicie bezprzewodowych systemów ochrony dla maszyn mobilnych i stacjonarnych.

Nowości

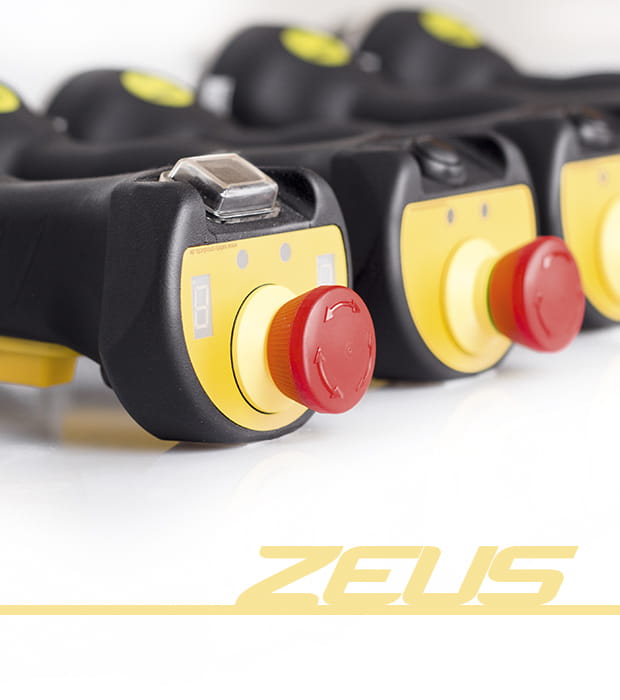

Trzypozycyjne urządzenie zezwalające – ZEUS

Firma SSP (Safety System Products) wprowadza na rynek trzypozycyjne urządzenie zezwalające ZEUS. Jest ono ergonomiczne, a jego podstawowym zadaniem jest zwiększenie bezpieczeństwa operatora w strefie zagrożenia maszyny.

Nowości

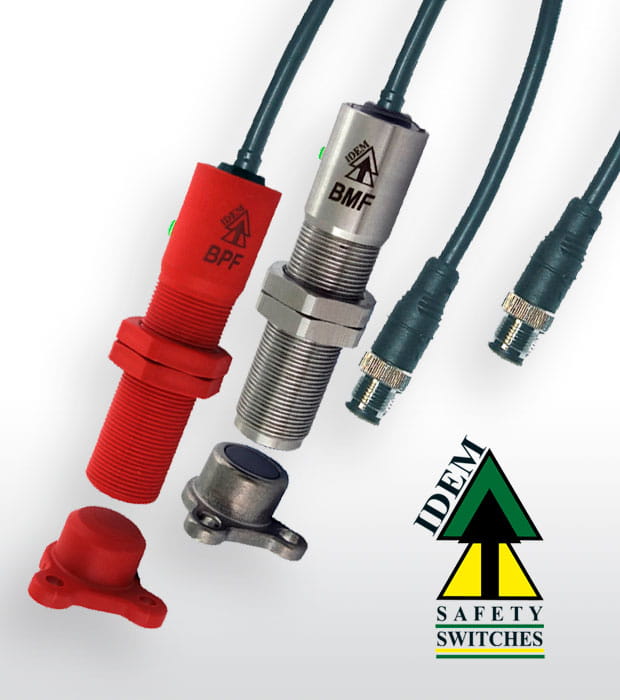

Cylindryczne wyłączniki bezkontaktowe RFID M18, BMF i BPF
