ALLEN-BRADLEY
Czujniki magnetyczne MC1

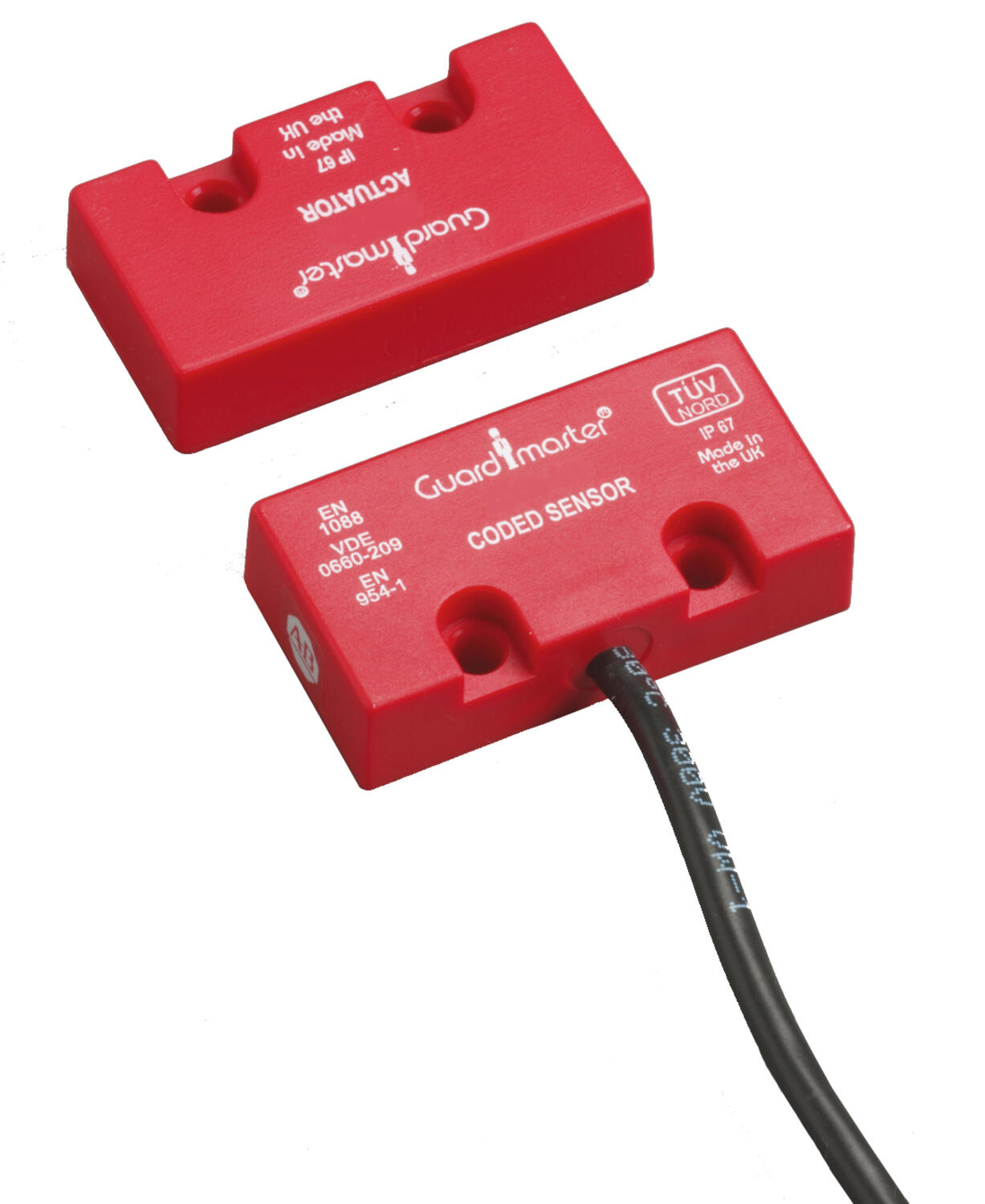

Wyłącznik magnetyczny MC1 o niewielkich rozmiarach i dużej tolerancji, który nadaje się do większości zastosowań. Jest to kodowany wyłącznik magnetyczny, który wykorzystuje dwa magnesy z odwróconymi biegunami, dzięki czemu jest odporny na manipulację. W maszynach z większą liczbą klap można w prosty sposób podłączyć szeregowo większą liczbę wyłączników do przekaźnika bezpieczeństwa. Wyłącznik ten również można łączyć z mechanicznymi wyłącznikami bezpieczeństwa lub z przyciskami E-STOP. Wyłącznik magnetyczny posiada 2 zestyki NC, które należy podłączyć do jednego z następujących przekaźników bezpieczeństwa: MSR127 lub GSR SI, DI, CI, DIS. Zestyki bezpieczne są zamknięte, dopóki czujnik i magnes znajdują się blisko siebie (osłona/bramka zamknięta).
Podłączenie
Funkcja zestyków
(osłona/bramka zamknięta)
Kabel | Złącze |
- Odporny na manipulacje zwykłym magnesem
- Dostępny ze złączem M12
- Duża tolerancja na odchylenia bramy
- Do współpracy z np. MSR127
Wybrany wariant produktu
Wybrany wariant produktu
Specyfikacja techniczna
| B10d | 2x10^6 |
|---|---|
| Dopuszczenia | CE, cULus, TÜV |
| Funkcja styków | 2 NC |
| Materiał | ABS |
| Max. temperatura pracy | 55 °C |
| Min. temperatura pracy | -10 °C |
| Montaż | 4 x M4 |
| MTTFd | 385 year |
| Normy | EN954-1, EN ISO 13849-1, EN60204-1, EN60947-5-1, EN1088, ISO12100 |
|---|---|
| Podłączenie kabla | Kabel 3 m |
| Stopień ochrony IP | IP67 |
| Strefa działania: wyłączenie | 14 mm |
| Strefa działania: załączenie | 8 mm |
| Trwałość mechaniczna | >10^6 |
| Zgodność z | EMC, LVD, MD |
Wymiary i połączenia
Opis produktu
Wyłącznik magnetyczny MC1 o niewielkich rozmiarach i dużej tolerancji, który nadaje się do większości zastosowań. Jest to kodowany wyłącznik magnetyczny, który wykorzystuje dwa magnesy z odwróconymi biegunami, dzięki czemu jest odporny na manipulację. W maszynach z większą liczbą klap można w prosty sposób podłączyć szeregowo większą liczbę wyłączników do przekaźnika bezpieczeństwa. Wyłącznik ten również można łączyć z mechanicznymi wyłącznikami bezpieczeństwa lub z przyciskami E-STOP. Wyłącznik magnetyczny posiada 2 zestyki NC, które należy podłączyć do jednego z następujących przekaźników bezpieczeństwa: MSR127 lub GSR SI, DI, CI, DIS. Zestyki bezpieczne są zamknięte, dopóki czujnik i magnes znajdują się blisko siebie (osłona/bramka zamknięta).
