ALLEN-BRADLEY

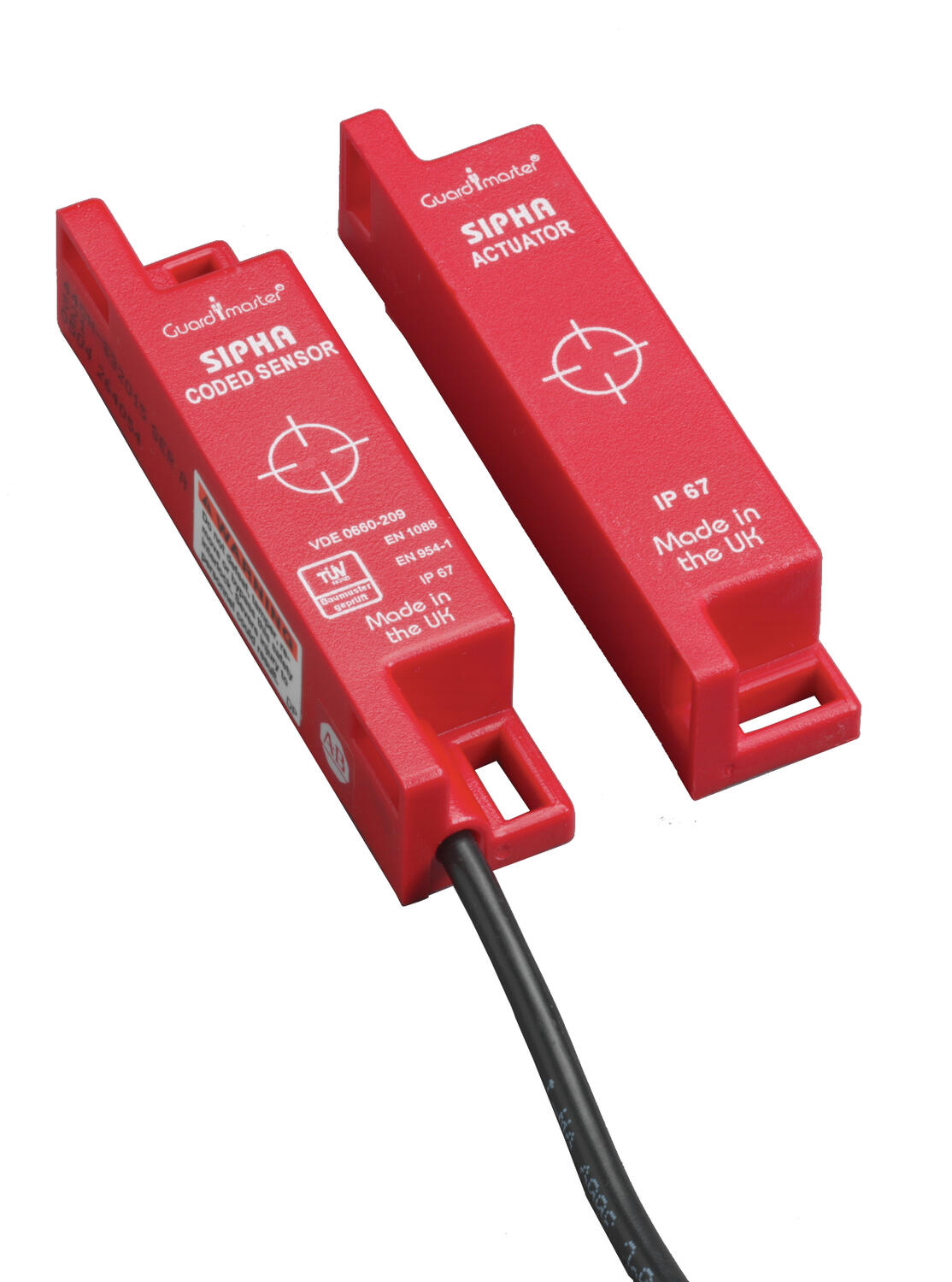

Czujniki Sipha S21 i S23
Dzięki tolerancji wynoszącej 9 mm dla załączenia i 12 mm dla wyłączenia wyłączniki można wykorzystywać w większości zastosowań. Sipha to kodowany wyłącznik magnetyczny, który wykorzystuje dwa magnesy z odwróconymi biegunami, dzięki czemu jest odporny na manipulację. W maszynach z większą liczbą klap można w prosty sposób podłączyć szeregowo większą liczbę wyłączników magnetycznych do przekaźnika. Wyłącznik S23 posiada zestyk sygnałowy, który można wykorzystać do sygnalizacji otwarcia/zamknięcia klapy. Zestyki 1 NO + 1 NC podłącza się do modułu sterującego/przekaźnika bezpieczeństwa.
Dane techniczne
Funkcje zestyków | 1NC + 1NO, 1NC + 1NO + 1NO |
Stopień ochrony | IP67 |
Temperatura pracy | -10 °C do + 55 °C |
Kabel | 3 lub 10 m |
Materiał obudowy | ABS |
Trwałość | >106 |
Montaż | 4 x M4 |
Kategoria bezpieczeństwa | do 4 w zależności od przekaźnika bezpieczeństwa zgodnie z EN 954-1 |
PFHd | 3x10-7 |
MTTFd | 385 lat |
B10d | 2x106 |
Standardy | EN 60204-1 , EN 60947-5-3, EN 1088 |
Zgodne z | MD, EMC, LVD |
Atesty |
|
| |
Funkcja zestyków | |
(czarny-biały = sygnał) | |
| |
Strefa działania | |
Załączenie 9 mm | |
Wymiary
(mm)
Montaż |
Nr katalogowy
Nr katalogowy | Nazwa | Funkcje zestyków |
440N-S32015 | Czujnik kodowany Sipha 21, kabel 3 m | 1NC + 1NO |
440N-S32017 | Czujnik kodowany Sipha 21, kabel 10 m | 1NC + 1NO |
440N-S32038 | Czujnik kodowany Sipha 23, kabel 3 m | 1NC + 1NO + 1NO sygnał |
440N-S32039 | Czujnik kodowany Sipha 23, kabel 10 m | 1NC + 1NO + 1NO sygnał |
440N-A32020 | Magnes do czujników Sipha S21, S23 |
|
Download
Instrukcje
| |||
Produkt | Opis | Format pliku |
|
Sipha | Instrukcja instalacji | ||
Rysunki CAD
| |||
Produkt | Opis | Format pliku |
|
Sipha wyłącznik | Rysunek CAD | STEP | |
Sipha aktywator | Rysunek CAD | STEP | |
Certyfikat
| |||
Produkt | Opis | Format pliku |
|
Sipha | Deklaracja zgodności | ||
- Działanie bezkontaktowe
- System kodowany, nie można go pobudzić zwykłym magnesem
- Musi współdziałać ze specjalizowanym przekaźnikiem bezpieczeństwa
Wybrany wariant produktu
Wybrany wariant produktu
Specyfikacja techniczna
| Funkcja styków | 1 NC+1 NO |
|---|---|
| Materiał | ABS |
| Max. temperatura pracy | 55 °C |
| Min. temperatura pracy | -10 °C |
| Podłączenie kabla | Kabel 3 m |
| Stopień ochrony IP | IP67 |
Do pobrania
Opis produktu
Dzięki tolerancji wynoszącej 9 mm dla załączenia i 12 mm dla wyłączenia wyłączniki można wykorzystywać w większości zastosowań. Sipha to kodowany wyłącznik magnetyczny, który wykorzystuje dwa magnesy z odwróconymi biegunami, dzięki czemu jest odporny na manipulację. W maszynach z większą liczbą klap można w prosty sposób podłączyć szeregowo większą liczbę wyłączników magnetycznych do przekaźnika. Wyłącznik S23 posiada zestyk sygnałowy, który można wykorzystać do sygnalizacji otwarcia/zamknięcia klapy. Zestyki 1 NO + 1 NC podłącza się do modułu sterującego/przekaźnika bezpieczeństwa.
Dane techniczne
Funkcje zestyków | 1NC + 1NO, 1NC + 1NO + 1NO |
Stopień ochrony | IP67 |
Temperatura pracy | -10 °C do + 55 °C |
Kabel | 3 lub 10 m |
Materiał obudowy | ABS |
Trwałość | >106 |
Montaż | 4 x M4 |
Kategoria bezpieczeństwa | do 4 w zależności od przekaźnika bezpieczeństwa zgodnie z EN 954-1 |
PFHd | 3x10-7 |
MTTFd | 385 lat |
B10d | 2x106 |
Standardy | EN 60204-1 , EN 60947-5-3, EN 1088 |
Zgodne z | MD, EMC, LVD |
Atesty |
|
| |
Funkcja zestyków | |
(czarny-biały = sygnał) | |
| |
Strefa działania | |
Załączenie 9 mm | |
Wymiary
(mm)
Montaż |
Nr katalogowy
Nr katalogowy | Nazwa | Funkcje zestyków |
440N-S32015 | Czujnik kodowany Sipha 21, kabel 3 m | 1NC + 1NO |
440N-S32017 | Czujnik kodowany Sipha 21, kabel 10 m | 1NC + 1NO |
440N-S32038 | Czujnik kodowany Sipha 23, kabel 3 m | 1NC + 1NO + 1NO sygnał |
440N-S32039 | Czujnik kodowany Sipha 23, kabel 10 m | 1NC + 1NO + 1NO sygnał |
440N-A32020 | Magnes do czujników Sipha S21, S23 |
|
Download
Instrukcje
| |||
Produkt | Opis | Format pliku |
|
Sipha | Instrukcja instalacji | ||
Rysunki CAD
| |||
Produkt | Opis | Format pliku |
|
Sipha wyłącznik | Rysunek CAD | STEP | |
Sipha aktywator | Rysunek CAD | STEP | |
Certyfikat
| |||
Produkt | Opis | Format pliku |
|
Sipha | Deklaracja zgodności | ||
