ALLEN-BRADLEY

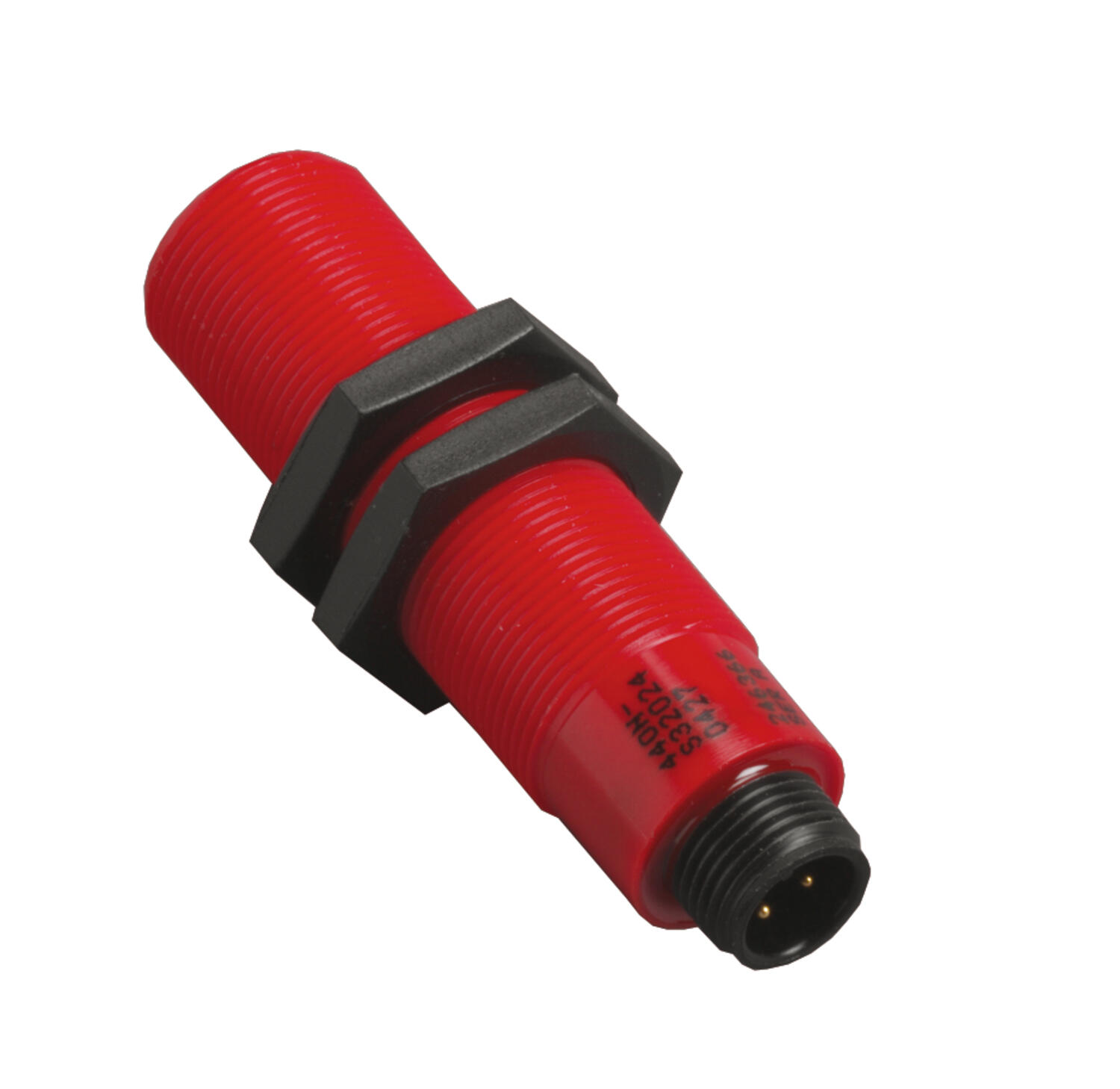

Czujniki Sipha S31
Niewielkie rozmiary wyłącznika S31 (M18) sprawiają, że można go stosować przy mniejszych osłonach. Sipha to kodowany wyłącznik magnetyczny, który wykorzystuje dwa magnesy z odwróconymi biegunami, dzięki czemu jest odporny na manipulację. W maszynach z większą liczbą klap można w prosty sposób podłączyć szeregowo większą liczbę wyłączników magnetycznych do przekaźnika. Wyłącznik S31 posiada złącze wtykowe pozwalające na prosty montaż i wymianę. Zestyki 1 NO + 1 NC podłącza się do modułu sterującego/przekaźnika bezpieczeństwa.
Dane techniczne
Funkcje zestyków | 1NC + 1NO | |
Stopień ochrony | IP67 | |
Temperatura pracy | -10 °C do + 55 °C | |
Podłączenie | Złącze M12 - 4 pin | |
Materiał | Materiał czujnika | Nylon |
Materiał magnesu | Poliester | |
Trwałość | >106 | |
Montaż | Gwint M18 | |
Kategoria bezpieczeństwa | do 4 w zależności od przekaźnika bezpieczeństwa zgodnie z EN 954-1 | |
PFHd | 3x10-7 | |
MTTFd | 385 lat | |
B10d | 2x106 | |
Standardy | EN 60204-1 , EN 60947-5-3, EN 1088 | |
Zgodne z | MD, EMC, LVD | |
Atesty |
| |
| ||
Funkcja zestyków (osłona/bramka zamknięta) | ||
| ||
Strefa działania | ||
Załączenie 5 mm | ||
Wymiary
(mm)
Nr katalogowy
Nr katalogowy | Nazwa | Funkcje zestyków |
440N-S32024 | Sipha 31 z aktywatorem | 1NC + 1NO |
440N-A32025 | Aktywator, S31 |
|
889D-F4AC-5 | Kabel 5 m ze złączem M12, 4-żyłowy |
|
Download
Instrukcje
| |||
Produkt | Opis | Format pliku |
|
Sipha | Instrukcja instalacji | ||
Rysunki CAD
| |||
Produkt | Opis | Format pliku |
|
Sipha wyłącznik | Rysunek CAD | STEP | |
Sipha aktywator | Rysunek CAD | STEP | |
Certyfikaty
| |||
Produkt | Opis | Format pliku |
|
Sipha | Deklaracja zgodności | ||
- System kodowany, nie można go pobudzić zwykłym magnesem
- Działanie bezkontaktowe, złącze M12
- Musi współdziałać ze specjalizowanym przekaźnikiem bezpieczeństwa
Wybrany wariant produktu
Wylacznik bezkontaktowy Sipha S31, zlacze M12
Nr produktu:
Wybrany wariant produktu
Specyfikacja techniczna
| Funkcja styków | 1 NC+1 NO |
|---|---|
| Max. temperatura pracy | 55 °C |
| Min. temperatura pracy | -10 °C |
| MTTFd | 385 year |
| Podłączenie kabla | Złącze 4-pin |
| Stopień ochrony IP | IP67 |
Do pobrania
Opis produktu
Niewielkie rozmiary wyłącznika S31 (M18) sprawiają, że można go stosować przy mniejszych osłonach. Sipha to kodowany wyłącznik magnetyczny, który wykorzystuje dwa magnesy z odwróconymi biegunami, dzięki czemu jest odporny na manipulację. W maszynach z większą liczbą klap można w prosty sposób podłączyć szeregowo większą liczbę wyłączników magnetycznych do przekaźnika. Wyłącznik S31 posiada złącze wtykowe pozwalające na prosty montaż i wymianę. Zestyki 1 NO + 1 NC podłącza się do modułu sterującego/przekaźnika bezpieczeństwa.
Dane techniczne
Funkcje zestyków | 1NC + 1NO | |
Stopień ochrony | IP67 | |
Temperatura pracy | -10 °C do + 55 °C | |
Podłączenie | Złącze M12 - 4 pin | |
Materiał | Materiał czujnika | Nylon |
Materiał magnesu | Poliester | |
Trwałość | >106 | |
Montaż | Gwint M18 | |
Kategoria bezpieczeństwa | do 4 w zależności od przekaźnika bezpieczeństwa zgodnie z EN 954-1 | |
PFHd | 3x10-7 | |
MTTFd | 385 lat | |
B10d | 2x106 | |
Standardy | EN 60204-1 , EN 60947-5-3, EN 1088 | |
Zgodne z | MD, EMC, LVD | |
Atesty |
| |
| ||
Funkcja zestyków (osłona/bramka zamknięta) | ||
| ||
Strefa działania | ||
Załączenie 5 mm | ||
Wymiary
(mm)
Nr katalogowy
Nr katalogowy | Nazwa | Funkcje zestyków |
440N-S32024 | Sipha 31 z aktywatorem | 1NC + 1NO |
440N-A32025 | Aktywator, S31 |
|
889D-F4AC-5 | Kabel 5 m ze złączem M12, 4-żyłowy |
|
Download
Instrukcje
| |||
Produkt | Opis | Format pliku |
|
Sipha | Instrukcja instalacji | ||
Rysunki CAD
| |||
Produkt | Opis | Format pliku |
|
Sipha wyłącznik | Rysunek CAD | STEP | |
Sipha aktywator | Rysunek CAD | STEP | |
Certyfikaty
| |||
Produkt | Opis | Format pliku |
|
Sipha | Deklaracja zgodności | ||
