ALLEN-BRADLEY

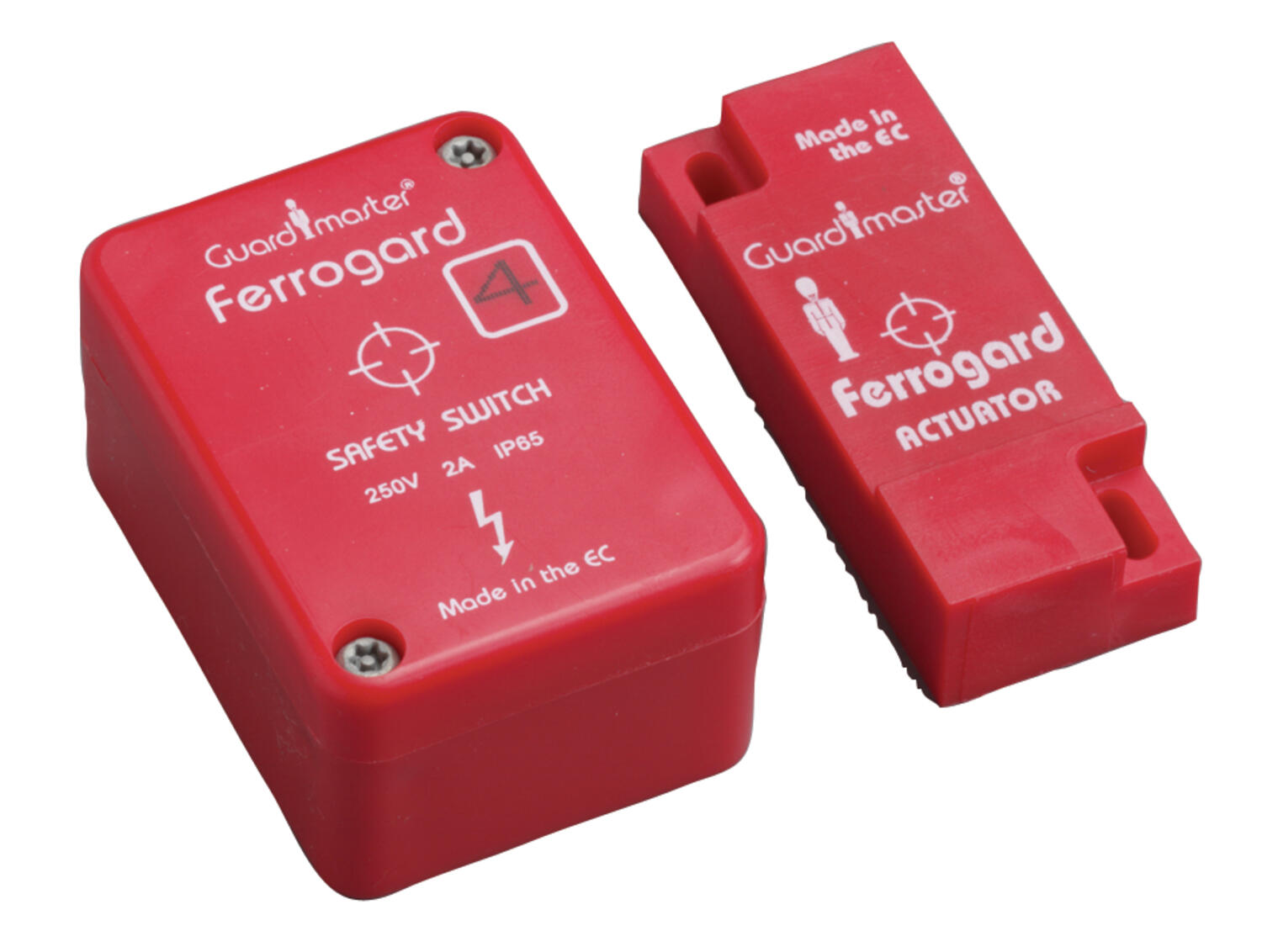

Wyłącznik magnetyczny Ferrogard FRS4
Wyłącznik FRS4 wyposażony jest w zestyk bezpieczeństwa do połączenia z przekaźnikiem bezpieczeństwa oraz zestyk sygnałowy do sygnalizacji. FRS4 do podłączenia wykorzystuje terminal, co oznacza, że może on być łatwo wymieniony, bez konieczności wymiany przewodów. Dzięki dużej tolerancji wynoszącej 12 mm dla załączenia i 23 mm dla wyłączenia, wyłączniki można wykorzystywać w większości zastosowań. Wyłącznik magnetyczny Ferrogard nie wymaga specjalnie przystosowanego przekaźnika bezpieczeństwa i można go podłączyć do dowolnego przekaźnika bezpieczeństwa, np. jednego z przekaźników z naszej serii MSR. Zestyk bezpieczny jest zamknięty, dopóki czujnik i magnes znajdują się blisko siebie (osłona/bramka zamknięta).
Dane techniczne
Funkcje zestyków | 1 NC+1 NO | |
Stopień ochrony | IP65 | |
Temperatura pracy | -10 °C do +65 °C | |
Podłączenie | Terminal | |
Materiał obudowa | ABS | |
Trwałość | >106 | |
Zestyki bezpieczeństwa : | Maks. napięcie AC/DC | 250 V |
Maks. prąd AC/DC | 2 A | |
Zalecane bezpieczniki AC/DC | 1.6 A (szybkie) | |
Zestyki sygnałowe : | Maks. napięcie AC/DC | 250 V/300 V |
Maks. prąd AC/DC | 15 VA/10 W | |
Montaż | 4 x M4 | |
Standard | EN1088, EN292 i EN60204-1 | |
PFHd | 3x10-7 | |
MTTFd | 385 lat | |
B10d | 2x106 | |
Zgodność z | MD, EMC, LVD | |
Atesty |
| |
Strefa działania: | Załączanie | 12 mm |
Wyłączanie | 23 mm | |
Funkcja zestyków
(osłona/bramka zamknięta)
Wymiary
(mm)
Montaż
Schematy połączeń
1. | 2. |
|
|
3. | 4. |
Nr katalogowy
Nr katalogowy | Nazwa | Funkcja zestyków | Typ |
440N-G02008 | Ferrogard FRS4 z magnesem | 1 NC+1 NO | AC |
440N-A02005 | Aktywator, FRS1, FRS2, FRS4, FRS20, FRS21 |
|
|
Download
Instrukcje
| |||
Produkt | Opis | Format pliku |
|
Ferrogard | Instrukcja instalacji | ||
Rysunki CAD
| |||
Produkt | Opis | Format pliku |
|
Ferrogard FRS4 | Rysunek CAD | STEP |
|
Ferrogard FRS4 aktywator | Rysunek CAD | STEP | |
Certyfikat
| |||
Produkt | Opis | Format pliku |
|
Ferrogard | Deklaracja zgodności | ||
- Tolerancja na niedopasowanie osłon
- 1 zestyk bezpieczeństwa NC
- 1 zestyk sygnalizacyjny NO
- Połączenie na terminalu
Wybrany wariant produktu
Wylacznik bezkontaktowy Ferrogard FRS4AC, 1NC+1NO
Nr produktu:
Wybrany wariant produktu
Specyfikacja techniczna
| Bezpiecznik wyjść | 1,6 A |
|---|---|
| Funkcja styków | 1 NC+1 NO |
| Maks. napięcie styku | 250 V AC |
| Maks. prąd zestyku | 2 A |
| Materiał | ABS |
| Max. temperatura pracy | 65 °C |
| Min. temperatura pracy | -10 °C |
| Stopień ochrony IP | IP65 |
| Typ | AC |
Opis produktu
Wyłącznik FRS4 wyposażony jest w zestyk bezpieczeństwa do połączenia z przekaźnikiem bezpieczeństwa oraz zestyk sygnałowy do sygnalizacji. FRS4 do podłączenia wykorzystuje terminal, co oznacza, że może on być łatwo wymieniony, bez konieczności wymiany przewodów. Dzięki dużej tolerancji wynoszącej 12 mm dla załączenia i 23 mm dla wyłączenia, wyłączniki można wykorzystywać w większości zastosowań. Wyłącznik magnetyczny Ferrogard nie wymaga specjalnie przystosowanego przekaźnika bezpieczeństwa i można go podłączyć do dowolnego przekaźnika bezpieczeństwa, np. jednego z przekaźników z naszej serii MSR. Zestyk bezpieczny jest zamknięty, dopóki czujnik i magnes znajdują się blisko siebie (osłona/bramka zamknięta).
