Wyłącznik RAMZSense LPZ
Wyłącznik bezkontaktowy RAMZSense LPZ z RFID wykonany z tworzywa sztucznego (poliester) o dużej tolerancji, który nadaje się do wszystkich zastosowań przemysłowych. Posiada on 2 wyjścia bezpieczeństwa PNP oraz jedno sygnałowe PNP. Wyłącznik ten ma stopień ochrony IP69K i jest odporny na mycie ciśnieniowe.
Wyłącznik RAMZSense LPZ jest także dostępny z unikalnym kodowaniem. Sprawia to, że nie jest możliwe manipulowanie przy wyłączniku z innym aktywatorem niż oryginalny i w ten sposób obejście funkcji bezpieczeństwa. Wyjścia bezpieczne są aktywne tak długo jak wyłącznik i aktywator pozostają blisko siebie (klapa/bramka zamknięta).

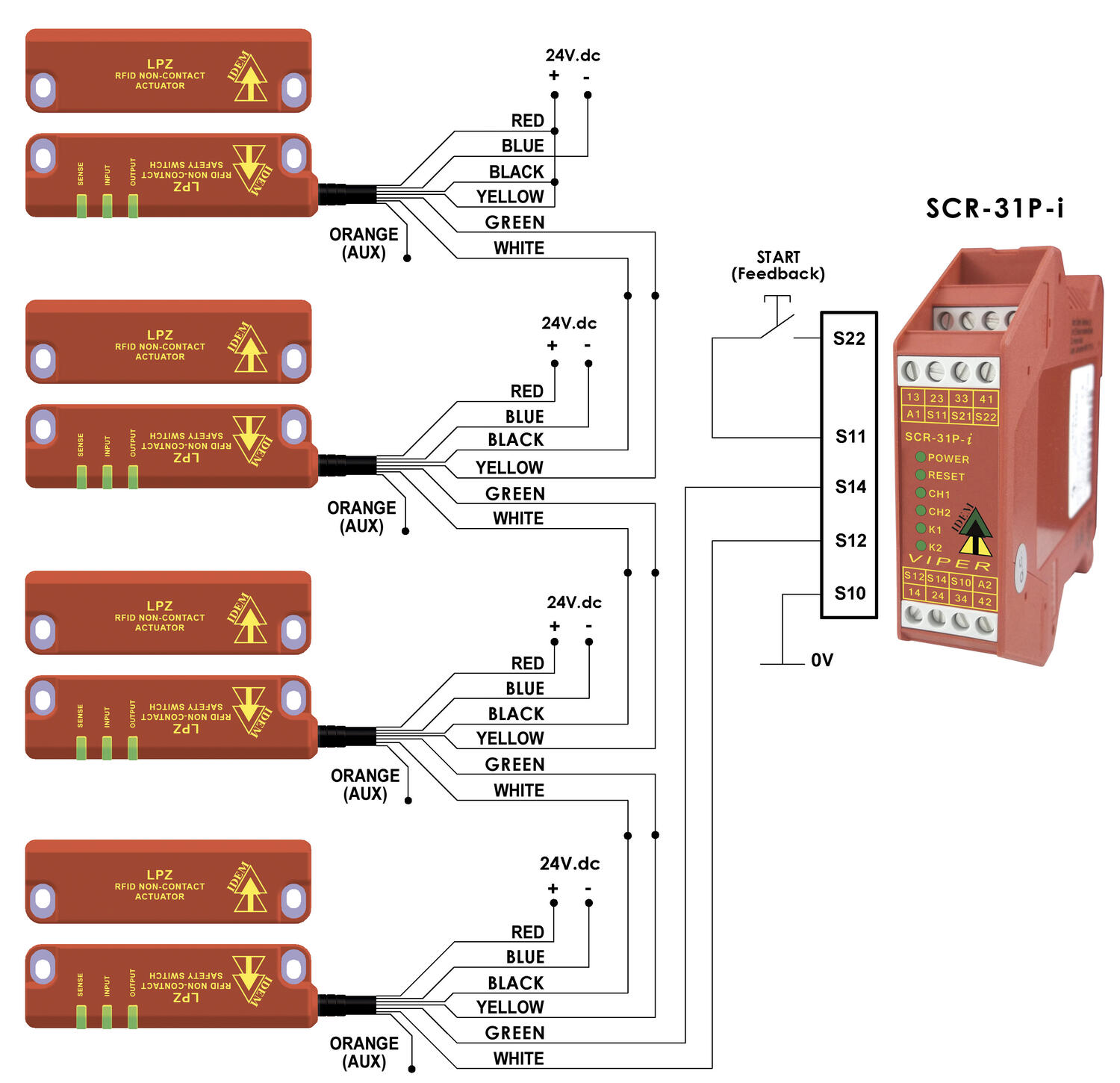

Podłączenie
|
| ||
| |||
PIN | Kolor kabla | Sygnał | Podłączenie z przekaźnikiem bezpieczeństwa |
2 | Czerwony | +24VDC | |
3 | Niebieski | 0VDC | |
7 | Czarny | Wejście 2 | |
1 | Biały | Wyjście 2 | |
4 | Żółty | Wejście 1 | |
6 | Zielony | Wyjście 1 | |
5 | Brązowy | NA | |
8 | Pomarańczowy | Wyjście sygnałowe | |
- Kodowanie RFID
- Wskaźnik 3 x LED
- Zakres przełączania 12 mm
- Brak dedykowanego kontrolera
- Możliwość łączenia do 30 wyłączników w szeregu
Wybrany wariant produktu
Wybrany wariant produktu
Specyfikacja techniczna
| Częstotliwość przełączania | 1 Hz max |
|---|---|
| Długość przewodu | 5 m |
| Dopuszczenia | ISO 14119, EN60947-5-1, EN60204-1, ISO 13849-1, EN62061, UL 508 |
| Kategoria bezpieczeństwa | 4 |
| Kodowanie | RFID |
| Maks. prąd | 24Vdc 0.2A |
| Materiał: obudowa | Poliester |
| Montaż | 2 x M4 |
| Opcje wykonania | Kodowanie standardowe |
| PL | e acc. EN ISO13849-1 |
| Podłączenie | Kabel 5 m |
| Prąd minimalny | 1mA |
| Przekrój przewodu | 0,25 mm² |
|---|---|
| SIL | 3 acc. IEC62061 |
| Stopień ochrony IP | IP67, IP69K |
| Strefa działania | 8mm załączenie, 20mm wyłączenie |
| Temperatura pracy | -25°C ... +55°C |
| Typ kabla | PVC 8-żyłowy |
| Wbudowana dioda LED | Tak |
| Wyświetlacz LED | 3 x LED |
| Zalecany odstęp | 5 mm |
| Zestyki | 2 x OSSD, PNP |
Do pobrania

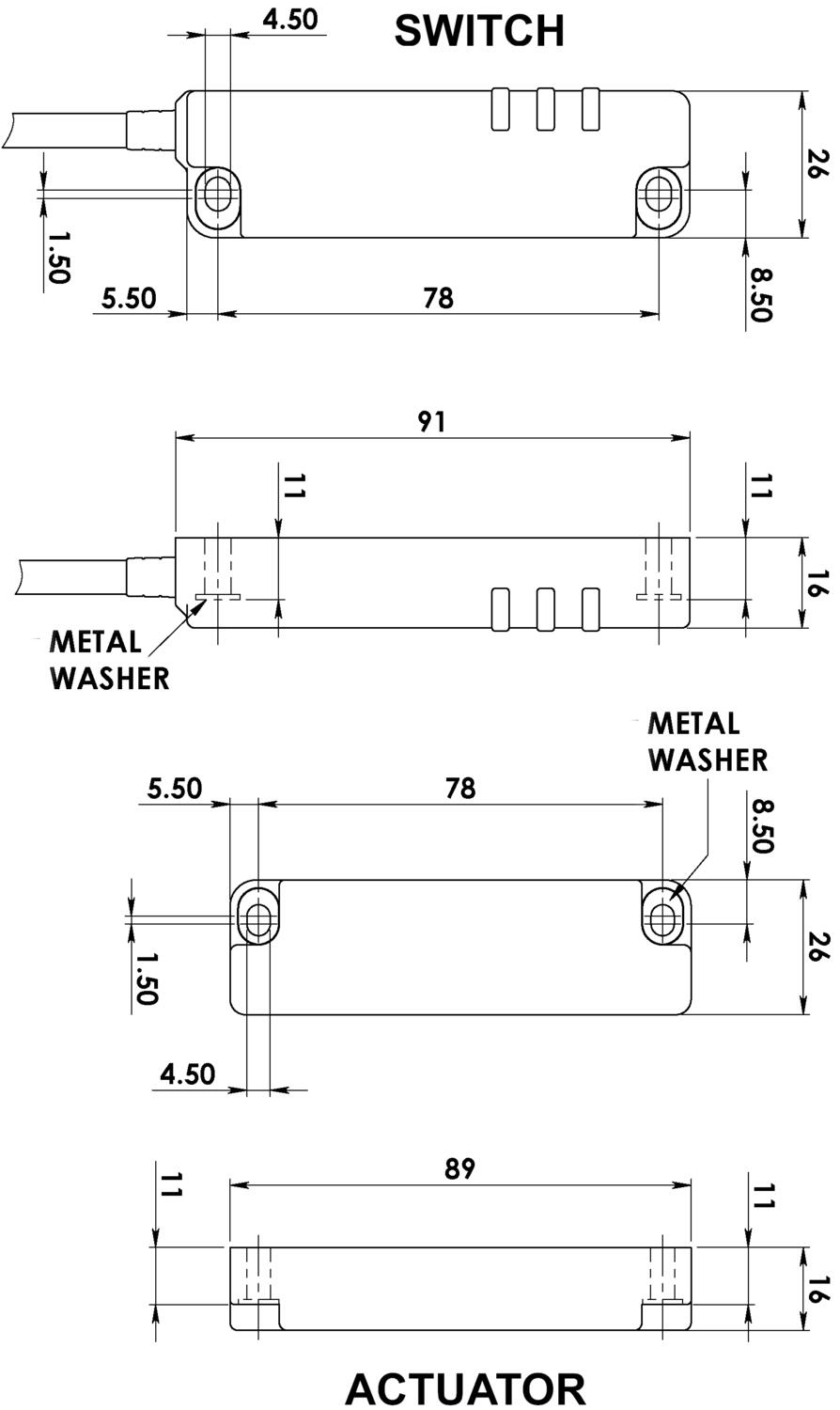

Wymiary i połączenia
Opis produktu
Wyłącznik bezkontaktowy RAMZSense LPZ z RFID wykonany z tworzywa sztucznego (poliester) o dużej tolerancji, który nadaje się do wszystkich zastosowań przemysłowych. Posiada on 2 wyjścia bezpieczeństwa PNP oraz jedno sygnałowe PNP. Wyłącznik ten ma stopień ochrony IP69K i jest odporny na mycie ciśnieniowe.
Wyłącznik RAMZSense LPZ jest także dostępny z unikalnym kodowaniem. Sprawia to, że nie jest możliwe manipulowanie przy wyłączniku z innym aktywatorem niż oryginalny i w ten sposób obejście funkcji bezpieczeństwa. Wyjścia bezpieczne są aktywne tak długo jak wyłącznik i aktywator pozostają blisko siebie (klapa/bramka zamknięta).
Podłączenie
|
| ||
| |||
PIN | Kolor kabla | Sygnał | Podłączenie z przekaźnikiem bezpieczeństwa |
2 | Czerwony | +24VDC | |
3 | Niebieski | 0VDC | |
7 | Czarny | Wejście 2 | |
1 | Biały | Wyjście 2 | |
4 | Żółty | Wejście 1 | |
6 | Zielony | Wyjście 1 | |
5 | Brązowy | NA | |
8 | Pomarańczowy | Wyjście sygnałowe | |
