ALLEN-BRADLEY

Wyłączniki magnetyczne Ferrogard FRS6 i 9

Wyłączniki FRS6 i FRS9 wyposażone są w zestyk bezpieczeństwa do połączenia z przekaźnikiem bezpieczeństwa. Dzięki dużej tolerancji wynoszącej 12 mm dla załączania i 23 mm dla wyłączenia, wyłączniki można wykorzystywać w większości zastosowań. Wyłącznik jest również dostępny ze złączem wtykowym pozwalającym na prosty montaż i wymianę. Wyłącznik magnetyczny Ferrogard nie wymaga specjalnego przekaźnika bezpieczeństwa i można go podłączyć do dowolnego przekaźnika bezpieczeństwa, np. jednego z przekaźników z serii MSR. Zestyk bezpieczny jest zamknięty, dopóki czujnik i magnes znajdują się blisko siebie (osłona/bramka zamknięta).

Dane techniczne

Funkcje zestyków

1 NC

Stopień ochrony

IP67

Temperatura pracy

-10 °C do +65 °C

Podłączenie

2 lub 6 m kabel, złącze M12

Materiał obudowy

ABS

Trwałość

>106

Zestyki bezpieczeństwa :

Maks. napięcie AC/DC

250 V/24 V

Maks. prąd AC/DC

2A/1A

Zalecane bezpieczniki AC/DC

1.6 A/0.8 A (szybkie)

Montaż

4 x M4

Standard

EN1088,EN292 ,EN60204-1

PFHd

3x10-7

MTTFd

385 lat

B10d

2x106

Zgodność z

MD, EMC, LVD

Atesty

Approved of CSA, Ce-marking

Strefa działania :

Załączenie

12 mm

Wyłączenie

23 mm



Funkcja zestyków
(osłona/bramka zamknięta)

Z przewodem

Złącze

FRS6,9 przewód.tif

FRS6,9 zlacze.tif



Wymiary

(mm)

Size Ferrogard FRS6 and 9

Size Ferrogard FRS6 and 9



Montaż

Assembling method





Schematy połączeń

ferrogard1.tif

ferrogard2.tif

1.
Dwukanałowe połączenie wyłącznika magnetycznego.
Nadzorowane kasowanie ręczne.
Nadzorowanie styczników zewnętrznych.

2.
Dwukanałowe połączenie wyłącznika magnetycznego.
Kasowanie automatyczne.
Nadzorowanie styczników zewnętrznych.





Ferrogard3.tif

Ferrogard4.tif

3.
Jednokanałowe połączenie wyłącznika magnetycznego.
Nadzorowane kasowanie ręczne.
Nadzorowanie styczników zewnętrznych.

4.
Jednokanałowe połączenie wyłącznika magnetycznego.
Kasowanie automatyczne.
Nadzorowanie styczników zewnętrznych.



Nr katalogowy

Nr katalogowy

Nazwa

Funkcja zestyków

Typ

440N-G02023

Ferrogard FRS6 z aktywatorem z kablem 2 m

1NC

AC

440N-G02028

Ferrogard FRS6 z aktywatorem z kablem 4 m

1NC

AC

440N-G02032

Ferrogard FRS6 z aktywatorem z kablem 6 m

1NC

AC

440N-G02013

Ferrogard FRS6 z aktywatorem z kablem 10 m

1NC

AC

440N-G02095

Ferrogard FRS6 z aktywatorem ze złączem 4-pin M12

1NC

AC

440N-G02044

Ferrogard FRS9 z aktywatorem z kablem 2 m

1NC

DC

440N-G02075

Ferrogard FRS9 z aktywatorem z kablem 4 m

1NC

DC

440N-G02082

Ferrogard FRS9 z aktywatorem z kablem 6 m

1NC

DC

440N-G02089

Ferrogard FRS9 z aktywatorem z kablem 10m

1NC

DC

440N-G02096

Ferrogard FRS9 z aktywatorem ze złączem 4-pin M12

1NC

DC

440N-A02025

Aktywator dla FRS 6 i FRS 9





889D-F4AC-5

Przewód 5 m ze złączem M12 ,PVC, 4-żyłowy







Download

Instrukcje



Produkt

Opis

Format pliku



Ferrogard

Instrukcja instalacji

PDF

Pobierz



Rysunki CAD



Produkt

Opis

Format pliku



Ferrogard 6/9 wyłącznik

Rysunek CAD

STEP

Pobierz

Ferrogard 6/9 wyłącznik (złącze)

Rysunek CAD

STEP

Pobierz

Ferrogard 6/9 aktywator

Rysunek CAD

STEP

Pobierz



Certyfikat



Produkt

Opis

Format pliku



Ferrogard

Deklaracja zgodności

PDF

Pobierz



Pokaż więcej
  • Tolerancja na niedopasowanie osłony
  • 1 zestyk bezpieczeństwa NC
  • Dostępny ze złączem M12
  • Wąska obudowa

Wybrany wariant produktu

ALLENBRADLEY.eps

Pobierz PDF

Dane techniczne/dokumentacja

Opis produktu

Akcesoria i powiązane produkty

Wybrany wariant produktu

Specyfikacja techniczna

Funkcja styków 1 NC
Maks. napięcie styku 250 V AC
Maks. prąd zestyku 2 A
Materiał ABS
MTTFd 385 year
Podłączenie kabla Kabel 2 m
Stopień ochrony IP IP67
Strefa działania: wyłączenie 23 mm
Strefa działania: załączenie 12 mm
Typ AC
Zakres temperatur do 65 °C
Zakres temperatur od -10 °C

Do pobrania

Wymiary i połączenia

Rysunki techniczne

Opis produktu

Wyłączniki FRS6 i FRS9 wyposażone są w zestyk bezpieczeństwa do połączenia z przekaźnikiem bezpieczeństwa. Dzięki dużej tolerancji wynoszącej 12 mm dla załączania i 23 mm dla wyłączenia, wyłączniki można wykorzystywać w większości zastosowań. Wyłącznik jest również dostępny ze złączem wtykowym pozwalającym na prosty montaż i wymianę. Wyłącznik magnetyczny Ferrogard nie wymaga specjalnego przekaźnika bezpieczeństwa i można go podłączyć do dowolnego przekaźnika bezpieczeństwa, np. jednego z przekaźników z serii MSR. Zestyk bezpieczny jest zamknięty, dopóki czujnik i magnes znajdują się blisko siebie (osłona/bramka zamknięta).

Dane techniczne

Funkcje zestyków

1 NC

Stopień ochrony

IP67

Temperatura pracy

-10 °C do +65 °C

Podłączenie

2 lub 6 m kabel, złącze M12

Materiał obudowy

ABS

Trwałość

>106

Zestyki bezpieczeństwa :

Maks. napięcie AC/DC

250 V/24 V

Maks. prąd AC/DC

2A/1A

Zalecane bezpieczniki AC/DC

1.6 A/0.8 A (szybkie)

Montaż

4 x M4

Standard

EN1088,EN292 ,EN60204-1

PFHd

3x10-7

MTTFd

385 lat

B10d

2x106

Zgodność z

MD, EMC, LVD

Atesty

Approved of CSA, Ce-marking

Strefa działania :

Załączenie

12 mm

Wyłączenie

23 mm



Funkcja zestyków
(osłona/bramka zamknięta)

Z przewodem

Złącze

FRS6,9 przewód.tif

FRS6,9 zlacze.tif



Wymiary

(mm)

Size Ferrogard FRS6 and 9

Size Ferrogard FRS6 and 9



Montaż

Assembling method





Schematy połączeń

ferrogard1.tif

ferrogard2.tif

1.
Dwukanałowe połączenie wyłącznika magnetycznego.
Nadzorowane kasowanie ręczne.
Nadzorowanie styczników zewnętrznych.

2.
Dwukanałowe połączenie wyłącznika magnetycznego.
Kasowanie automatyczne.
Nadzorowanie styczników zewnętrznych.





Ferrogard3.tif

Ferrogard4.tif

3.
Jednokanałowe połączenie wyłącznika magnetycznego.
Nadzorowane kasowanie ręczne.
Nadzorowanie styczników zewnętrznych.

4.
Jednokanałowe połączenie wyłącznika magnetycznego.
Kasowanie automatyczne.
Nadzorowanie styczników zewnętrznych.



Nr katalogowy

Nr katalogowy

Nazwa

Funkcja zestyków

Typ

440N-G02023

Ferrogard FRS6 z aktywatorem z kablem 2 m

1NC

AC

440N-G02028

Ferrogard FRS6 z aktywatorem z kablem 4 m

1NC

AC

440N-G02032

Ferrogard FRS6 z aktywatorem z kablem 6 m

1NC

AC

440N-G02013

Ferrogard FRS6 z aktywatorem z kablem 10 m

1NC

AC

440N-G02095

Ferrogard FRS6 z aktywatorem ze złączem 4-pin M12

1NC

AC

440N-G02044

Ferrogard FRS9 z aktywatorem z kablem 2 m

1NC

DC

440N-G02075

Ferrogard FRS9 z aktywatorem z kablem 4 m

1NC

DC

440N-G02082

Ferrogard FRS9 z aktywatorem z kablem 6 m

1NC

DC

440N-G02089

Ferrogard FRS9 z aktywatorem z kablem 10m

1NC

DC

440N-G02096

Ferrogard FRS9 z aktywatorem ze złączem 4-pin M12

1NC

DC

440N-A02025

Aktywator dla FRS 6 i FRS 9





889D-F4AC-5

Przewód 5 m ze złączem M12 ,PVC, 4-żyłowy







Download

Instrukcje



Produkt

Opis

Format pliku



Ferrogard

Instrukcja instalacji

PDF

Pobierz



Rysunki CAD



Produkt

Opis

Format pliku



Ferrogard 6/9 wyłącznik

Rysunek CAD

STEP

Pobierz

Ferrogard 6/9 wyłącznik (złącze)

Rysunek CAD

STEP

Pobierz

Ferrogard 6/9 aktywator

Rysunek CAD

STEP

Pobierz



Certyfikat



Produkt

Opis

Format pliku



Ferrogard

Deklaracja zgodności

PDF

Pobierz



Akcesoria

Powiązane

Nowości

Nowy Skaner laserowy bezpieczeństwa UAM-05LPA z rozszerzoną funkcjonalnością

Popularny skaner laserowy bezpieczeństwa UAM-05 został zmodernizowany i teraz jest dostępny w nowej, ulepszonej wersji – UAM-05LPA. Dzięki zastosowaniu najnowocześniejszych technologii i udoskonalonym funkcjom jest on dostosowany do przyszłych wymagań w automatyce przemysłowej.

Akademia OEM

Systemy kontroli dostępu

Mechaniczne systemy kontroli dostępu są łatwe w instalacji i służą do otwierania włazów i bram w aplikacjach, w których występuje zagrożenie powodowane przez ruchome części maszyn. W tym artykule dowiesz się więcej o zaletach systemów kontroli dostępu.

Nowości

Kurtyny świetlne bezpieczeństwa w przemyśle

Seria SH4 to kompletna rodzina kurtyn świetlnych bezpieczeństwa, które nie tylko spełniają wysokie wymagania dotyczące działania i odporności na warunki otoczenia w przemyśle, ale także przenoszą bezpieczeństwo na nowy poziom.

Nowości

Programowalny sterownik bezpieczeństwa HSC-A100-ENC do aplikacji AGV

HSC-A100-ENC jest programowalnym sterownikiem bezpieczeństwa, który umożliwia sterowanie pracą do 6 skanerów bezpieczeństwa połączonych interfejsem komunikacyjnym. Zawiera interfejsy pozwalające na podłączenie do 4 enkoderów. Posiada 16 cyfrowych wejść bezpieczeństwa, 6 bezpiecznych wyjść cyfrowych, 2 wyjścia przekaźnikowe oraz 2 wyjścia testowe.

Nowości

Kamery cofania Orlaco gwarancją bezpieczeństwa i wydajności

Kamery cofania firmy Orlaco do samochodów ciężarowych, wózków widłowych i sprzętu budowlanego to gwarancja bezpieczeństwa i wydajności na najwyższym poziomie!

Nowości

Kontrola przepływu za pomocą FMQ

Precyzyjna kontrola przepływu jest skutecznym sposobem na automatyzację procesów i oszczędność zasobów w przemyśle spożywczym, w tym również w przemyśle mleczarskim. Dzięki przepływomierzowi elektromagnetycznemu FMQ firma Anderson-Negele poprawia stosunek korzyści do kosztów.

Warianty produktu Maks. napięcie styku Maks. prąd zestyku Podłączenie kabla Typ Cena

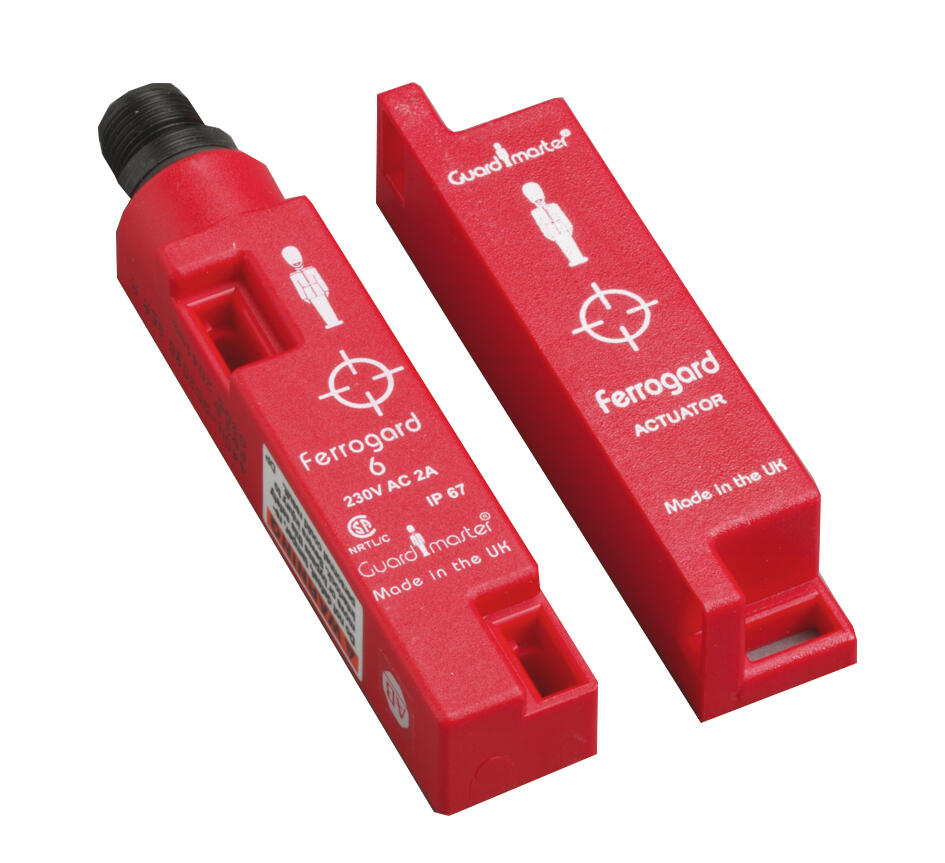

Photo of Ferrogard FRS6 and 9
Wylacznik bezkontaktowy Ferrogard FRS6AC, 1NC, 2 m
Nr produktu:
440N-G02023 Skopiowano
250 V AC
2 A
Kabel 2 m
AC
Photo of Ferrogard FRS6 and 9
Wylacznik bezkontaktowy Ferrogard FRS6AC, 1NC, 4 m
Nr produktu:
440N-G02028 Skopiowano
250 V AC
2 A
Kabel 4 m
AC
Photo of Ferrogard FRS6 and 9
Wylacznik bezkontaktowy Ferrogard FRS6AC, 1NC, 6 m
Nr produktu:
440N-G02032 Skopiowano
250 V AC
2 A
Kabel 6 m
AC
Photo of Ferrogard FRS6 and 9
Wylacznik bezkontaktowy Ferrogard FRS6AC, 1NC, zlacze M12
Nr produktu:
440N-G02095 Skopiowano
250 V AC
2 A
Złącze 4-pin
AC
Photo of Ferrogard FRS6 and 9
Wylacznik bezkontaktowy Ferrogard FRS9DC, 1NC, 2 m
Nr produktu:
440N-G02044 Skopiowano
24 V DC
1 A
Kabel 2 m
DC
Photo of Ferrogard FRS6 and 9
Wylacznik bezkontaktowy Ferrogard FRS9DC, 1NC, 4 m
Nr produktu:
440N-G02075 Skopiowano
24 V DC
1 A
Kabel 4 m
DC
Photo of Ferrogard FRS6 and 9
Wylacznik bezkontaktowy Ferrogard FRS9DC, 1NC, 6 m
Nr produktu:
440N-G02082 Skopiowano
24 V DC
1 A
Kabel 6 m
DC
Photo of Ferrogard FRS6 and 9
Wylacznik bezkontaktowy Ferrogard FRS9DC, 1NC, 10 m
Nr produktu:
440N-G02089 Skopiowano
24 V DC
1 A
Kabel 10 m
DC
Photo of Ferrogard FRS6 and 9
Wylacznik bezkontaktowy Ferrogard FRS9DC, 1NC, zlacze M12
Nr produktu:
440N-G02096 Skopiowano
24 V DC
1 A
Złącze 4-pin
DC

Wybrany wariant

Wybierz wariant produktu z listy
