Wielofunkcyjny wyłącznik ryglujący KLM-Z-4ST
KLM-Z-4ST to wielofunkcyjne urządzenie, zapewniające zintegrowaną ochronę i kompleksową kontrolę dostępu. Produkt jest przeznaczony do aplikacji, w których operator ma pełny dostęp do niebezpiecznej strefy.
Korpus wyłącznika wykonany jest z odlewu z metalu, natomiast głowica wyłącznika wykonana jest ze stali nierdzewnej. Dodatkowo wyłącznik może posiadać 4 przyciski (lampki, przełączniki, e-stop), które można dowolnie konfigurować.
Wyłącznik posiada wąską obudowę (47mm) i został specjalnie zaprojektowany dla łatwej instalacji w aplikacjach o ograniczonej przestrzeni montażowej. Wielofunkcyjny wyłącznik KLM-Z-4ST jest kodowany za pomocą RFID co zapewnia najwyższy poziom odporności na ingerencję, zgodnie z wymaganiami ISO14119.
Wyłącznik jest też dostępny w wersji z przyciskiem zwolnienia ucieczkowego (RR).
Nr katalogowy
Opis | Ręczne odryglowanie Pokrywa i bok | Ręczne odryglowanie Pokrywa | Ręczne odryglowanie |
Wersja standardowa |
|
|
|
KLM-Z-4ST, klucz standardowy | 457001AZ | 457401AZ | 457301AZ |
KLM-Z-4ST, klucz zes stali nierdzewnej elastyczny | 457001HFZ | 457401HFZ | 457301HFZ |
Opcja z przyciskiem zwolnienia ucieczkowego (RR) |
| ||
KLM-Z-4ST-RR, klucz standardowy | 457011AZ | 457411AZ | 457311AZ |
KLM-Z-4ST-RR, klucz zes stali nierdzewnej elastyczny | 457011HFZ | 457411HFZ | 457311HFZ |
- Siła ryglowania F1Max = 3000N
- PL e/Kat. 4
- Opcja zwolnienia ucieczkowego
- Miejsce na 4 przyciski (lampki, przełączniki, e-stop)
- Wbudowany wyłącznik KLM-Z z kodowaniem RFID
Wybrany wariant produktu
Wybrany wariant produktu
Specyfikacja techniczna
| Aktywator | Klucz standardowy |
|---|---|
| B10d | 2.5 x 10⁶ przy obciążeniu 100 mA |
| Częstotliwość przełączania | 1 Hz max |
| Dopuszczenia | ISO 13849-1, ISO 14119, EN62061, EN60947-5-1, UL 508 |
| Ilość pozycji wejścia klucza | 8 szt |
| Kategoria bezpieczeństwa | 4 |
| Kodowanie | RFID |
| Materiał: głowica | Stal nierdzewna 316 |
| Materiał: obudowa | Odlew z metalu |
| Minimalny promień ruchu | 175 mm klucz standardowy, 100 mm klucz elastyczny |
| Montaż | 4 x M5 |
| MTTFd | 771a |
| Napięcie zasilania | 24V dc |
| Napięcie znamionowe izolacji | 500V ac |
| Napięcie znamionowe udarowe wytrzymywane (Uimp) | 1000V ac |
|---|---|
| Opcje wykonania | Bez przycisku zwolnienia ucieczkowego |
| PL | e acc. EN ISO13849-1 |
| Przyłącze kabla | M20 |
| Ręczne odryglowanie | Odryglowanie boczne i na pokrywie |
| SIL | 3 acc. IEC62061 |
| Siła ryglowania (F1Max) | 3000 N |
| Stopień ochrony IP | IP65 |
| Temperatura pracy | -25°C ... +40°C |
| Wbudowana dioda LED | Tak |
| Wibracje | IEC88-2-6, 10-55Hz + 1Hz |
| Wyświetlacz LED | 4 x LED |
Do pobrania
Rysunki techniczne
Powiększ

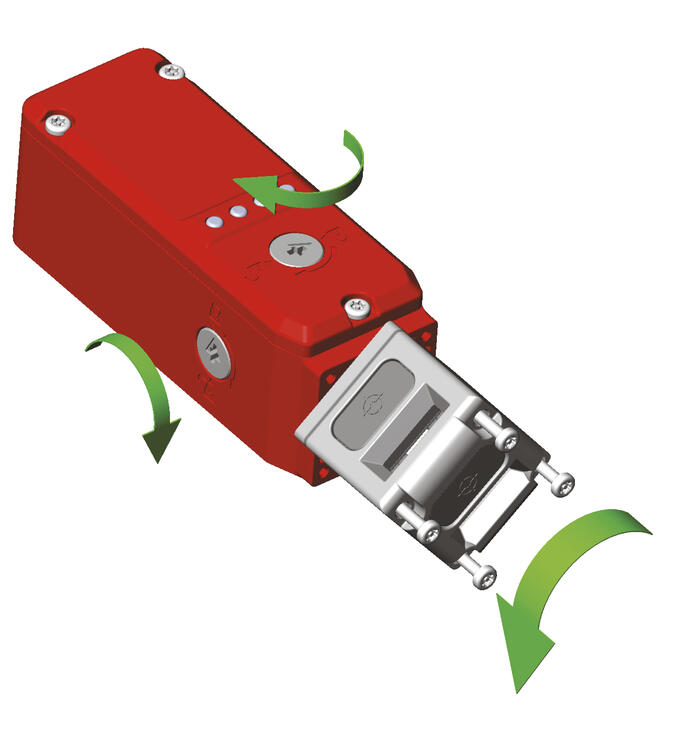

Osiem pozycji wejscia klucza.
Glowica obraca sie o 360° w odstepach po 90°, co zapewnia osiem pozycji wejscia klucza.
Opis produktu
KLM-Z-4ST to wielofunkcyjne urządzenie, zapewniające zintegrowaną ochronę i kompleksową kontrolę dostępu. Produkt jest przeznaczony do aplikacji, w których operator ma pełny dostęp do niebezpiecznej strefy.
Korpus wyłącznika wykonany jest z odlewu z metalu, natomiast głowica wyłącznika wykonana jest ze stali nierdzewnej. Dodatkowo wyłącznik może posiadać 4 przyciski (lampki, przełączniki, e-stop), które można dowolnie konfigurować.
Wyłącznik posiada wąską obudowę (47mm) i został specjalnie zaprojektowany dla łatwej instalacji w aplikacjach o ograniczonej przestrzeni montażowej. Wielofunkcyjny wyłącznik KLM-Z-4ST jest kodowany za pomocą RFID co zapewnia najwyższy poziom odporności na ingerencję, zgodnie z wymaganiami ISO14119.
Wyłącznik jest też dostępny w wersji z przyciskiem zwolnienia ucieczkowego (RR).
Nr katalogowy
Opis | Ręczne odryglowanie Pokrywa i bok | Ręczne odryglowanie Pokrywa | Ręczne odryglowanie |
Wersja standardowa |
|
|
|
KLM-Z-4ST, klucz standardowy | 457001AZ | 457401AZ | 457301AZ |
KLM-Z-4ST, klucz zes stali nierdzewnej elastyczny | 457001HFZ | 457401HFZ | 457301HFZ |
Opcja z przyciskiem zwolnienia ucieczkowego (RR) |
| ||
KLM-Z-4ST-RR, klucz standardowy | 457011AZ | 457411AZ | 457311AZ |
KLM-Z-4ST-RR, klucz zes stali nierdzewnej elastyczny | 457011HFZ | 457411HFZ | 457311HFZ |
