ALLEN-BRADLEY

ALLEN-BRADLEY

Wyłącznik ryglujący Atlas 5-GD2

  • Do ciężkich osłon
  • Odryglowanie elektryczne
  • Dostępny z kluczem serwisowym
  • Siła ryglowania do 5500N

Opis produktu

Wytrzymały wyłącznik blokujący z siłą ryglowania 5500N. Klucz jest zwalniany (otwiera furtkę/bramę), kiedy maszyna znajduje się w bezpiecznym położeniu. Opatentowana ruchoma głowica zapobiega uszkodzeniu wyłącznika przy niedopasowaniach.

Warianty produktu

Artykuły Napięcie zasilania
24 V AC/DC
110 V AC
230 V AC
24 V AC/DC
110 V AC
230 V AC

Wybrany wariant produktu

440G-L07264
Atlas 5 GD2 24V AC/DC

Specyfikacja techniczna

B10d 2x10^6
Częstotliwość max 2 Hz
Dopuszczenia CCC, CE, CSA, cULus
Funkcja ryglowania Odryglowanie napięciem
Funkcja styków 4 NC+2 NO (patrz schemat połączeń)
Maks. napięcie styku 500 V
Maks. prąd styku 10 A
Masa 1,2 kg
Materiał obudowy Aluminium, Cynk
Materiał: klucz Stal nierdzewna
Min. napięcie/prąd zestyku 5V/5mA
Montaż, aktywator 2xM5
Montaż, obudowa 4xM5
MTTFd 385 year
Napięcie zasilania 24 V AC/DC
Normy EN954-1, ENISO13849-1, EN1088, EN292, EN60947-5-1, EN60204-1, SS-EN ISO 14119:2013
Pobór mocy 13 W
Podłączenie kabla 3xM20
Siła ryglowania 5500 N
Stopień ochrony IP IP65
Trwałość mechaniczna >10x10^6
Zakres temperatur do 60 °C
Zakres temperatur od -20 °C
Zgodność z EMC, LVD, MD

Wymiary i połączenia

Rysunki techniczne

  • Wymiary (mm) Atlas 5

    Wymiary (mm) Atlas 5

  • Wymiary (mm) Atlas 5, klucz standardowy i klucz elastyczny.

    Wymiary (mm) Atlas 5, klucz standardowy i klucz elastyczny.

  • Połączenie Atlas 5<br />(osłona/bramka zamknięta)

    Połączenie Atlas 5
    (osłona/bramka zamknięta)

  • Połączenie, status zestyków Atlas 5

    Połączenie, status zestyków Atlas 5

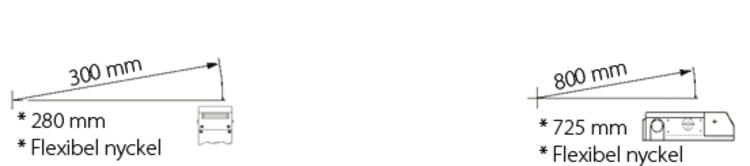

  • Minimalny promień ruchu dla wejścia górnego (rys. z lewej strony), Minimalny promień ruchu dla wejścia przedniego (rys. z prawej strony).

    Minimalny promień ruchu dla wejścia górnego (rys. z lewej strony), Minimalny promień ruchu dla wejścia przedniego (rys. z prawej strony).

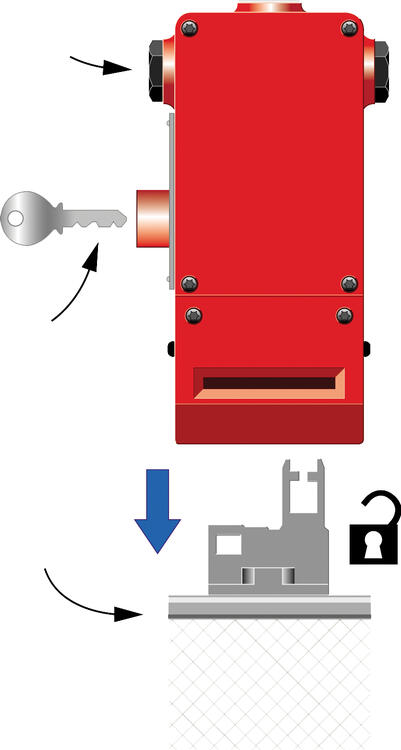

  • Atlas 5 z kluczem serwisowym<br /><br />1. Sygnał do Atlasa 5 oznacza, że maszyna znajduje się w bezpiecznym położeniu.<br />2. Po wyjęciu klucza osłony nie można zaryglować (maszyna nie może być uruchomiona).<br />3. Osłonę / bramę można otworzyć.<br /><br />Uwaga:<br /><br />Nie można wyjąć klucza serwisowego bez podania napięcia na cewkę wyłącznika. <br />Nie można otworzyć osłony / bramy bez wyjęcia klucza serwisowego.

    Atlas 5 z kluczem serwisowym

    1. Sygnał do Atlasa 5 oznacza, że maszyna znajduje się w bezpiecznym położeniu.
    2. Po wyjęciu klucza osłony nie można zaryglować (maszyna nie może być uruchomiona).
    3. Osłonę / bramę można otworzyć.

    Uwaga:

    Nie można wyjąć klucza serwisowego bez podania napięcia na cewkę wyłącznika.
    Nie można otworzyć osłony / bramy bez wyjęcia klucza serwisowego.

  • Samonastawna głowica

    Samonastawna głowica

  • Siła ryglowania 5500N

    Siła ryglowania 5500N

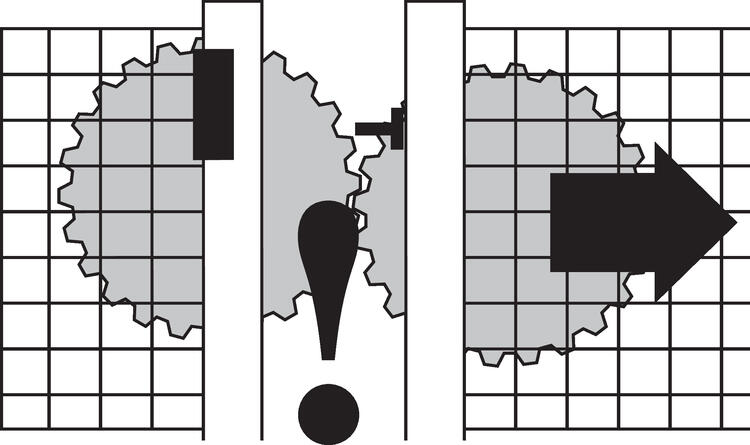

  • UWAGA! <br />Zwróć uwagę na to, aby osłona była zamknięta aż do chwili, gdy maszyna znajdzie się w bezpiecznym położeniu. Można to łatwo nadzorować za pomocą przekaźników nadzorujących.

    UWAGA!
    Zwróć uwagę na to, aby osłona była zamknięta aż do chwili, gdy maszyna znajdzie się w bezpiecznym położeniu. Można to łatwo nadzorować za pomocą przekaźników nadzorujących.
