Wyłącznik blokujący z ryglowaniem AYLOCK KLM-Z z wbudowanym czujnikiem RFID zapewniający najwyższym poziom bezpieczeństwa PL e zgodnie z EN ISO 13849-1. Wykonany jest z odlewu z metalu, o sile ryglowania do 3000N. Głowica wyłącznika wykonana jest ze stali nierdzewnej. Wyłącznik KLM-Z ma standardowy rozstaw otworów do mocowania 30 mm.
Wyłącznik posiada wąską obudowę i został specjalnie zaprojektowany dla łatwej instalacji w aplikacjach o ograniczonej przestrzeni montażowej. Wyłącznik KLM-Z jest kodowany za pomocą RFID co zapewnia najwyższy poziom odporności na ingerencję, zgodnie z wymaganiami ISO14119.
Wyłącznik jest dostępny w wersji: odryglowanie napięciem.
Wyłącznik jest też dostępny w wersji z przyciskiem zwolnienia ucieczkowego (RR).
Dane techniczne
Standard | ISO14119 IEC60947-5-3 ISO13849-1 IEC62061 UL508 |
Napięcie zasilania | 24 V DC (+/- 10%) |
Pobór mocy | R+ (50 mA Max.) |
S+ (500 mA Max.) (cewka) | |
Obwody bezpieczeństwa (11-12, 21-22) | 24 V 0,2 A |
Obwody sygnalizacyjne (34 i 44) | 24 V DC 0,2 A Max. prąd wyjściowy |
Siła ryglowania | F1Max 3000 N Fzh 2307 N |
Maks. odległość pomiędzy wyłącznikiem a aktywatorem umożliwiająca ryglowanie | 5 mm |
Strefa działania (RFID) | 15 mm załączenie |
25 mm wyłączenie | |
Minimalny promień ruchu | 175 mm klucz standardowy, 100 mm klucz elastyczny |
Wibrcje | IEC 88-2-6 10-55Hz + 1Hz |
Pokrycie diagnostyczne DC | 99% (wysoki) |
Nr katalogowy
Opis | Ręczne odryglowanie Pokrywa i bok | Ręczne odryglowanie Pokrywa | Ręczne odryglowanie |
Wersja standardowa |
|
|
|
KLM-Z, klucz standardowy, M20 | 454001AZ | 454401AZ | 454301AZ |
KLM-Z, klucz zes stali nierdzewnej elastyczny, M20 | 454001HFZ | 454401HFZ | 454301HFZ |
Opcja z przyciskiem zwolnienia ucieczkowego (RR) |
| ||
KLM-Z-RR, klucz standardowy, M20 | 454011AZ | 454411AZ | 454311AZ |
KLM-Z-RR, klucz zes stali nierdzewnej elastyczny, M20 | 454011HFZ | 454411HFZ | 454311HFZ |
- Siła ryglowania F1Max = 3000N
- PLe/Kat. 4
- Opcja zwolnienia ucieczkowego
- Obudowa z odlewu z metalu
- Wskaźnik 4 x LED
Wybrany wariant produktu
Wybrany wariant produktu
Specyfikacja techniczna
| Aktywator | Klucz standardowy |
|---|---|
| B10d | 2.5 x 10⁶ przy obciążeniu 100 mA |
| Częstotliwość przełączania | 1 Hz max |
| Dopuszczenia | ISO 13849-1, ISO 14119, EN62061, EN60947-5-1, UL 508 |
| Ilość pozycji wejścia klucza | 8 szt |
| Kodowanie | RFID |
| Materiał: głowica | Stal nierdzewna 316 |
| Materiał: obudowa | Odlew z metalu |
| Minimalny promień ruchu | 175 mm |
| Montaż | 4 x M5 |
| MTTFd | 771a |
| Napięcie zasilania | 24V dc |
| Napięcie znamionowe izolacji | 500 V AC |
|---|---|
| Opcje wykonania | Bez przycisku zwolnienia ucieczkowego |
| PL | e acc. ISO13849-1 |
| Przyłącze kabla | M20 |
| Ręczne odryglowanie | Odryglowanie boczne i na pokrywie |
| SIL | 3 acc. EN62061 |
| Siła ryglowania (F1Max) | 3000 N |
| Stopień ochrony IP | IP67 |
| Temperatura pracy | -25°C ... +40°C |
| Wbudowana dioda LED | Tak |
| Zasilanie diody LED | 24v |
Do pobrania

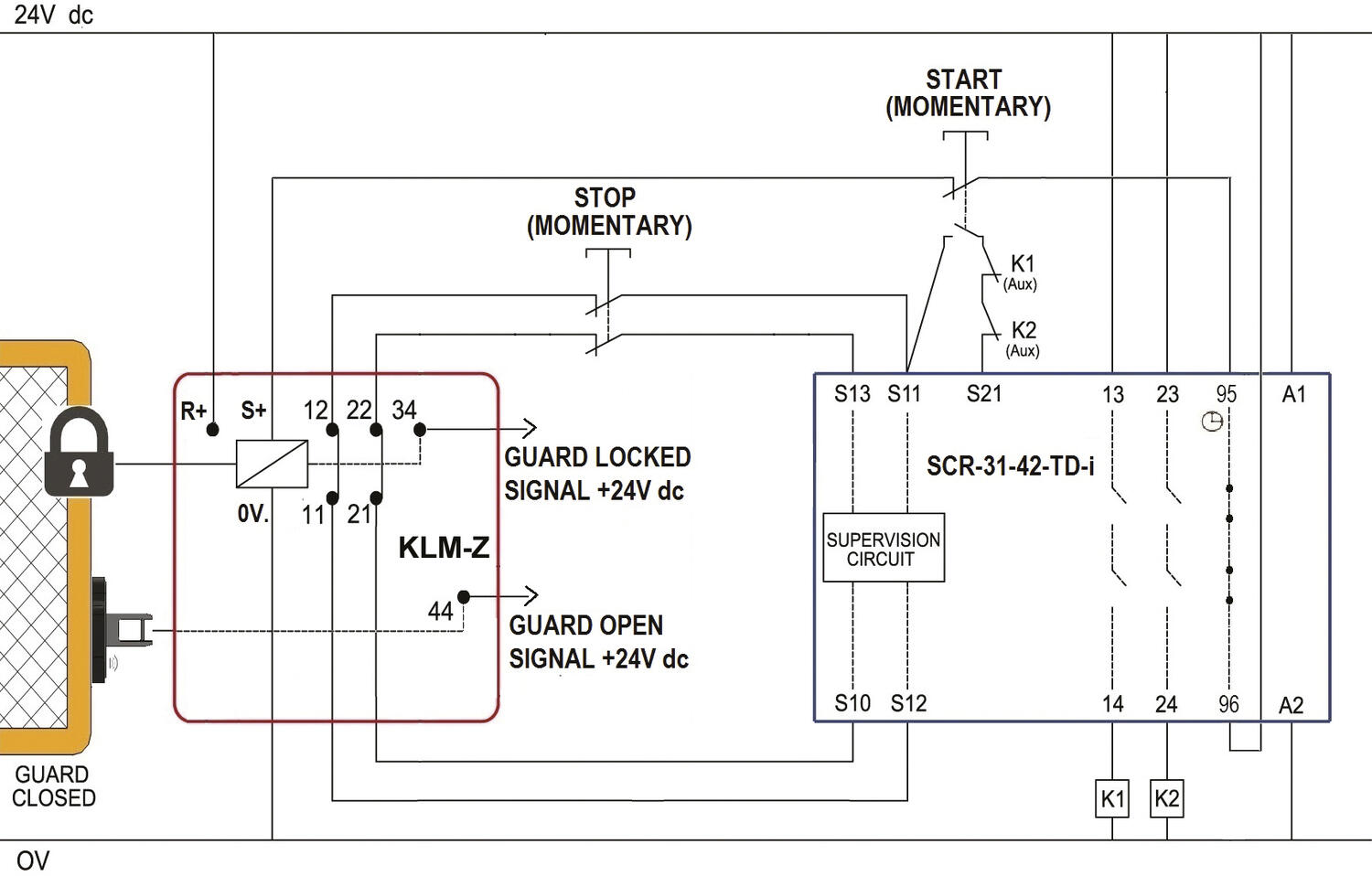

Wymiary i połączenia

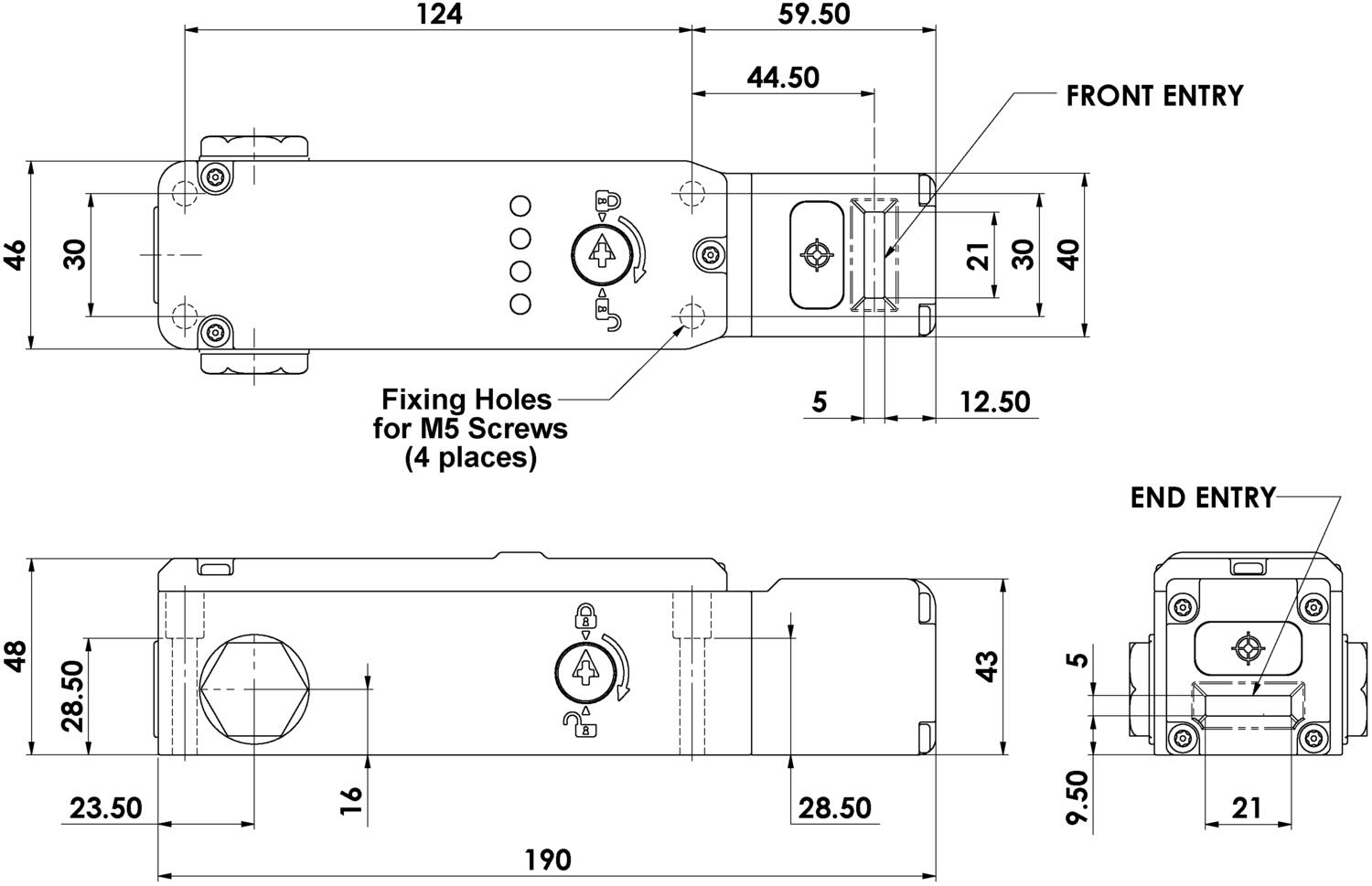

Rysunki techniczne
Powiększ
Osiem pozycji wejscia klucza.
Glowica obraca sie o 360° w odstepach po 90°, co zapewnia osiem pozycji wejscia klucza.
Opis produktu
Wyłącznik blokujący z ryglowaniem AYLOCK KLM-Z z wbudowanym czujnikiem RFID zapewniający najwyższym poziom bezpieczeństwa PL e zgodnie z EN ISO 13849-1. Wykonany jest z odlewu z metalu, o sile ryglowania do 3000N. Głowica wyłącznika wykonana jest ze stali nierdzewnej. Wyłącznik KLM-Z ma standardowy rozstaw otworów do mocowania 30 mm.
Wyłącznik posiada wąską obudowę i został specjalnie zaprojektowany dla łatwej instalacji w aplikacjach o ograniczonej przestrzeni montażowej. Wyłącznik KLM-Z jest kodowany za pomocą RFID co zapewnia najwyższy poziom odporności na ingerencję, zgodnie z wymaganiami ISO14119.
Wyłącznik jest dostępny w wersji: odryglowanie napięciem.
Wyłącznik jest też dostępny w wersji z przyciskiem zwolnienia ucieczkowego (RR).
Dane techniczne
Standard | ISO14119 IEC60947-5-3 ISO13849-1 IEC62061 UL508 |
Napięcie zasilania | 24 V DC (+/- 10%) |
Pobór mocy | R+ (50 mA Max.) |
S+ (500 mA Max.) (cewka) | |
Obwody bezpieczeństwa (11-12, 21-22) | 24 V 0,2 A |
Obwody sygnalizacyjne (34 i 44) | 24 V DC 0,2 A Max. prąd wyjściowy |
Siła ryglowania | F1Max 3000 N Fzh 2307 N |
Maks. odległość pomiędzy wyłącznikiem a aktywatorem umożliwiająca ryglowanie | 5 mm |
Strefa działania (RFID) | 15 mm załączenie |
25 mm wyłączenie | |
Minimalny promień ruchu | 175 mm klucz standardowy, 100 mm klucz elastyczny |
Wibrcje | IEC 88-2-6 10-55Hz + 1Hz |
Pokrycie diagnostyczne DC | 99% (wysoki) |
Nr katalogowy
Opis | Ręczne odryglowanie Pokrywa i bok | Ręczne odryglowanie Pokrywa | Ręczne odryglowanie |
Wersja standardowa |
|
|
|
KLM-Z, klucz standardowy, M20 | 454001AZ | 454401AZ | 454301AZ |
KLM-Z, klucz zes stali nierdzewnej elastyczny, M20 | 454001HFZ | 454401HFZ | 454301HFZ |
Opcja z przyciskiem zwolnienia ucieczkowego (RR) |
| ||
KLM-Z-RR, klucz standardowy, M20 | 454011AZ | 454411AZ | 454311AZ |
KLM-Z-RR, klucz zes stali nierdzewnej elastyczny, M20 | 454011HFZ | 454411HFZ | 454311HFZ |
