ALLEN-BRADLEY

Wyłącznik ryglujący 440G-LZ

Nowy wyłącznik z ryglowaniem z wbudowanym czujnikiem RFID, zapewniający najwyższym poziom bezpieczeństwa PLe zgodnie z wymogami normy EN ISO 13849-1. Jest to jedyny produkt na rynku posiadający certyfikat PLe jednocześnie dla funkcji blokowania i ryglowania wystawiony przez TUV.

Wyłącznik posiada 2 wyjścia PNP bezpieczeństwa, które mogą być łączone w szereg z innymi komponentami bezpieczeństwa, takimi jak: kurtyny świetlne i wyłączniki SensaGuard. 440G-LZ jest dostępny w dwóch wersjach: ryglowany napięciem i odryglowany napięciem. Wyłącznik ten posiada złącze M12 8-Pin oraz jest także dostępny w wersji z 3m lub 10m kablem.

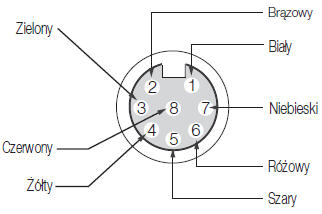

Podłączenie



Nr styku

Kolor

Funkcja

M12.tif

1

Biały

Wyj. pomoc.

2

Brązowy

+24 V DC

3

Zielony

Ryglowanie

4

Żółty

Wyj. bezpiecz. B+

5

Szary

Wyj. bezpiecz. A

6

Różowy

Wyj. bezpiecz. B

7

Niebieski

Masa/0 V

8

Czerwony

Wyj. bezpiecz. A+

                          M12

* 0 V, gdy drzwi są zamknięte i zaryglowane





Pokaż więcej
  • PL e zgodnie z EN ISO 13849-1
  • 2 wyjścia półprzewodnikowe w pełni nadzorowane
  • 1 wyjście sygnałowe PNP
  • Siła ryglowania 1300N
  • Stopień ochrony IP69K

Wybrany wariant produktu

ALLENBRADLEY.eps

Pobierz PDF

Dane techniczne/dokumentacja

Opis produktu

Akcesoria i powiązane produkty

Wybrany wariant produktu

Specyfikacja techniczna

Czas wyłączania 100 ms
Częstotliwość max 0,2 Hz
Częstotliwość radiowa IEC61000-4-3, IEC61000-4-6
Dopuszczenia CE, cULus, TÜV
Funkcja ryglowania Odryglowanie napięciem
Masa 0,45 kg
Materiał mocowania Stal nierdzewna 304
Materiał obudowy ABS
Materiał sworznia/śruby Stal nierdzewna 304
Materiał: aktywator ABS
Montaż 3xM5
Napięcie zasilania 24 V DC
Normy IEC 60947-5-3, IEC 60947-5-1, IEC 61508, ISO 14119, UL508
Odporność na wibracje IEC68-2-6 10-55 Hz
Odporność na wstrząsy IEC68-2-27 30 g, 11 ms
PL e (SS-EN ISO 13849-1)
Pobór mocy 2,5 W
Pobór prądu, cewka zasilona Max. 400 mA
Podłączenie kabla Kabel 3 m
SIL 3 (EN IEC 62061)
Siła ryglowania 1300 N
Stopień ochrony IP IP69K
Tolerancja napięcia +10/-15 %
Trwałość >10x10^6
Wilgotność 5-95 %
Wskazywanie statusu Zielona i czerwona dioda LED
Wyjścia bezpieczne 2 PNP 0,2 A max.
Wyjście sygnałowe 1 PNP 0,2 A max.
Zakres temperatur do 55 °C
Zakres temperatur od 0 °C
Zgodność z EMC, LVD, MD

Do pobrania

Wymiary i połączenia

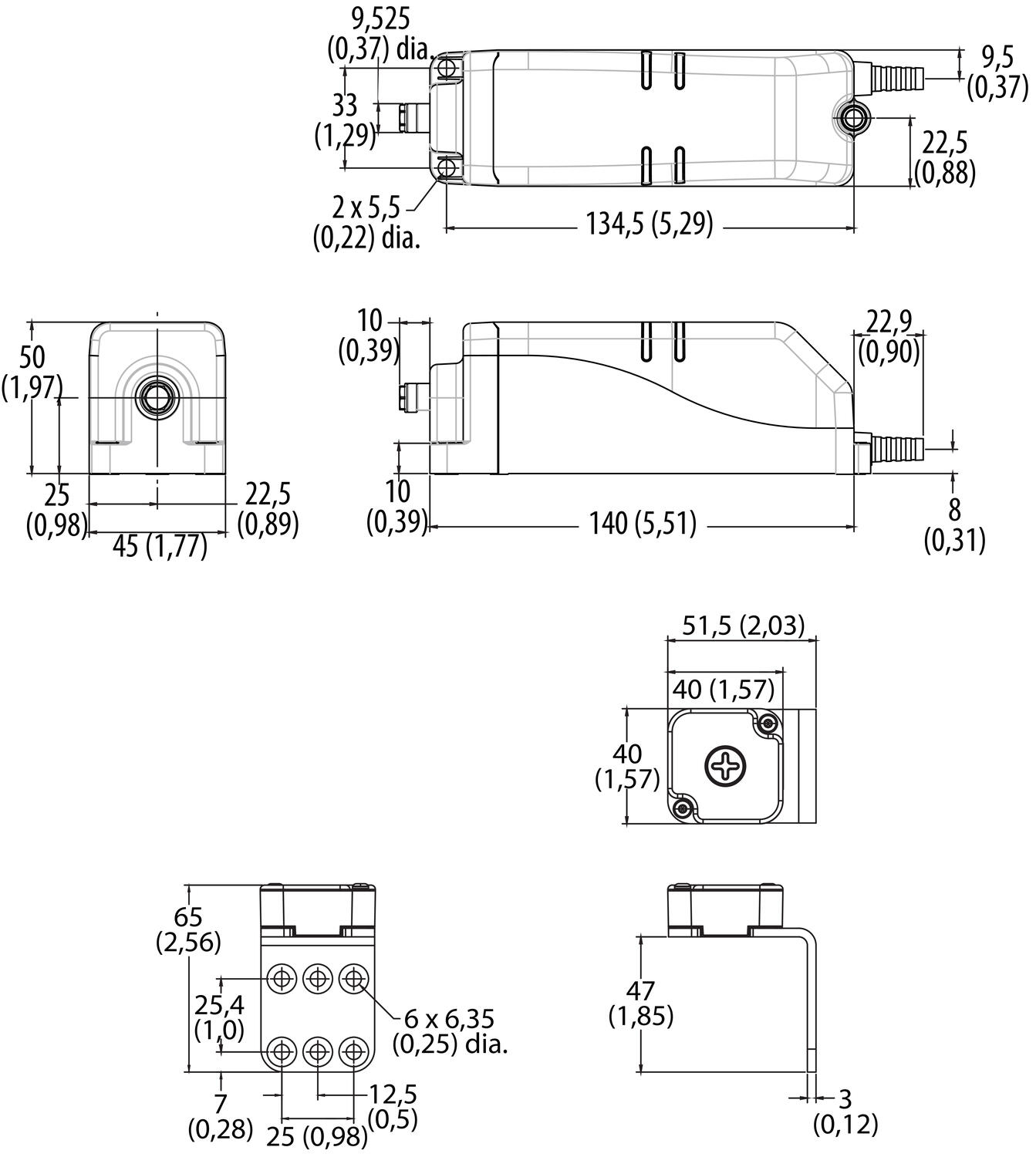

LZ_mått.eps Powiększ

Wymiary

Connecting up Powiększ

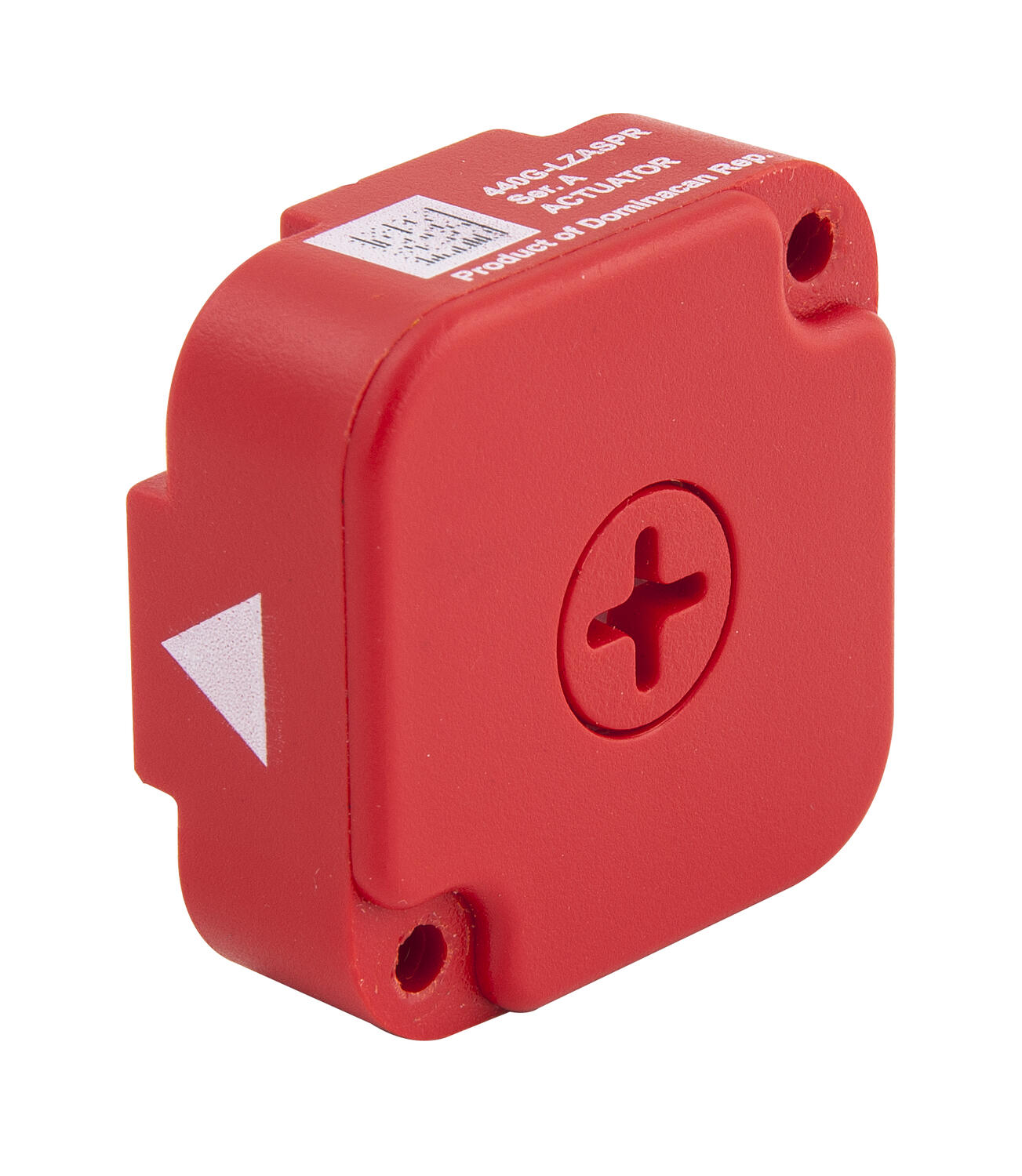

440G-LZASPR.tif Powiększ

Aktywator

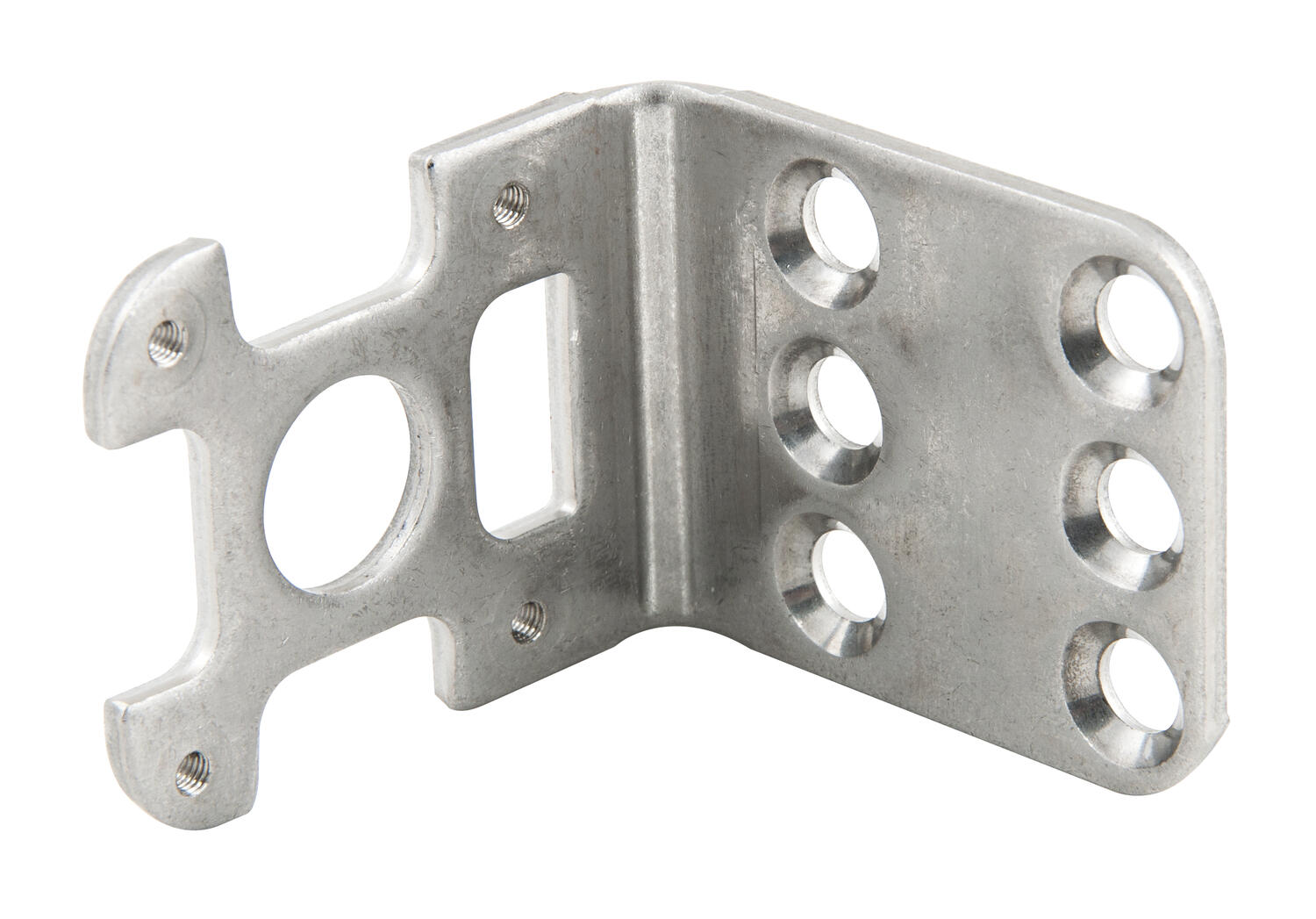

fäste1.tif Powiększ

Uchwyt montazowy do aktywatora RFID
440G-LZAM1

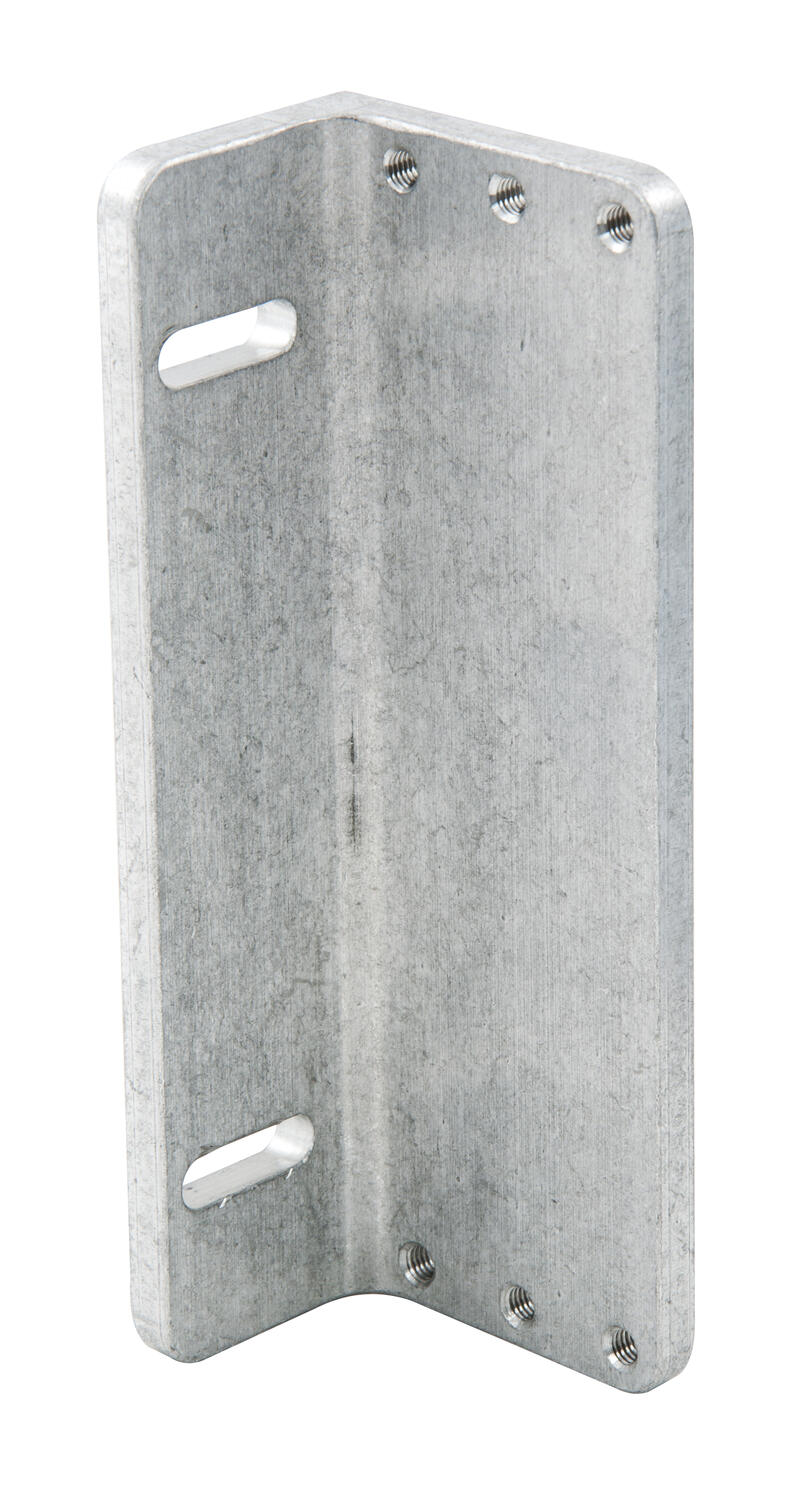

LZ_monteringsfäste_brytare.tif Powiększ

Uchwyt montazowy do wylacznika
440G-LZAM2

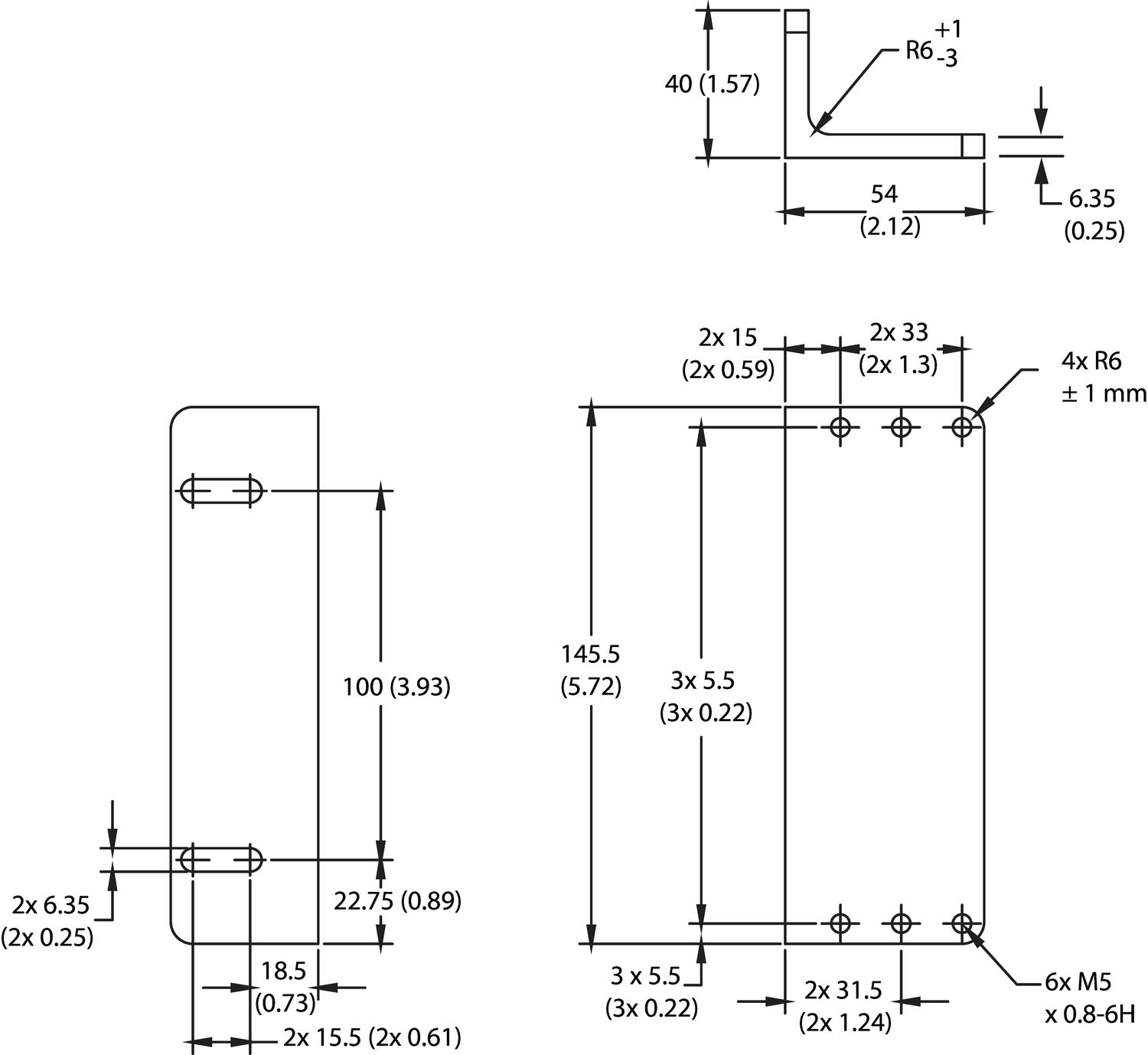

LZ_monteringsfäste_brytare.eps Powiększ

Wymiary, uchwyt montazowy do wylacznika 440G-LZAM2

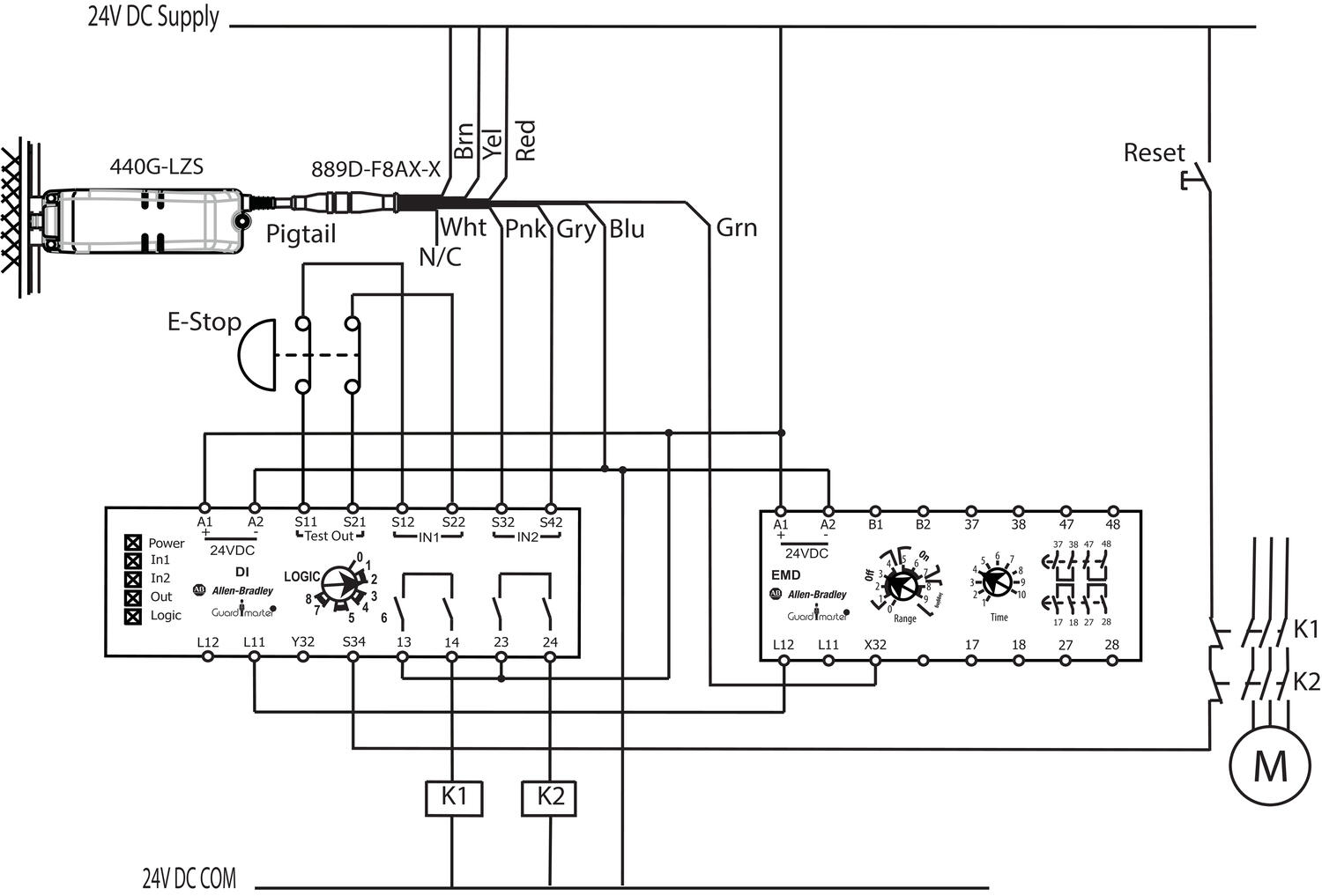

LZ_inkoppling_DLEMD.eps Powiększ

Podlaczenie do przekaznika bezpieczenstwa.

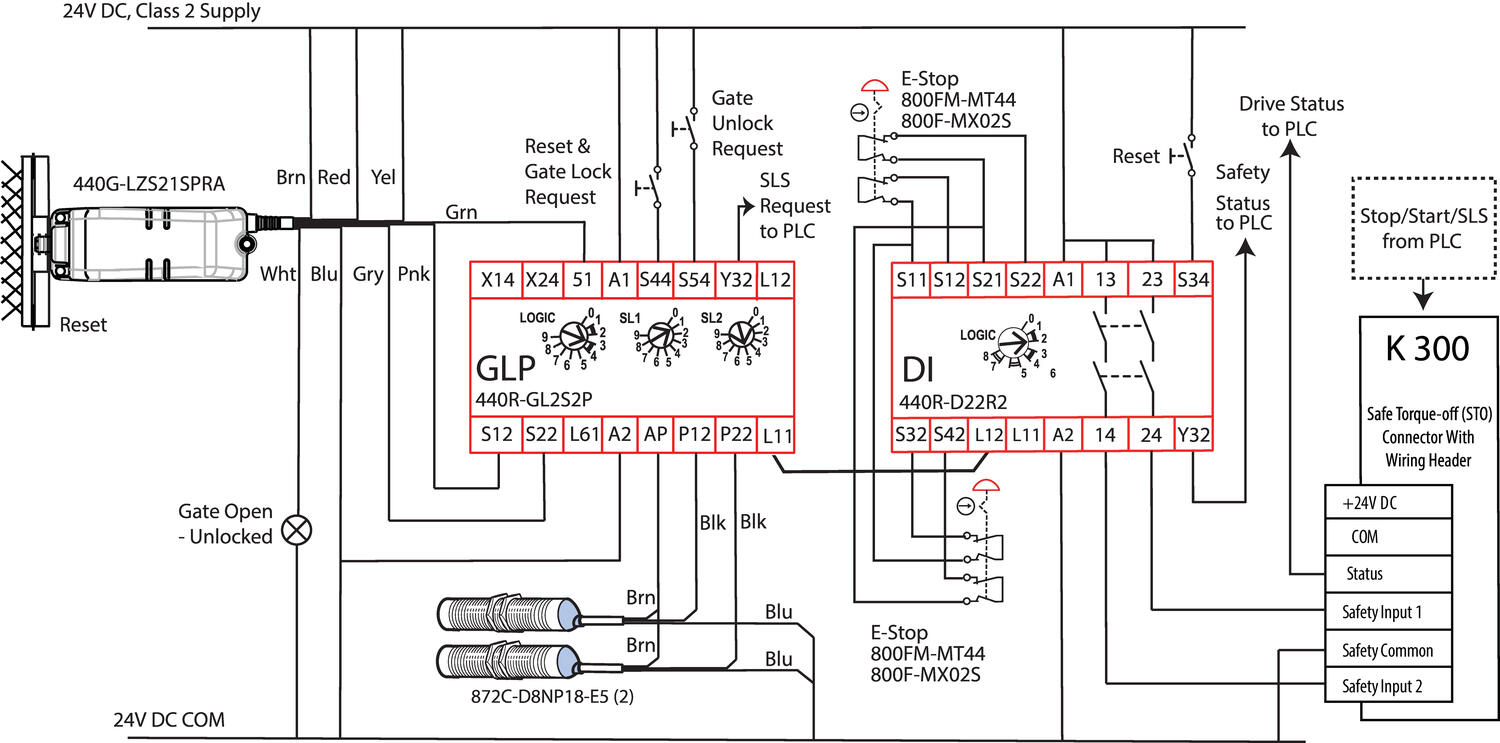

LZ_inkoppling_GLP_DI.eps Powiększ

Podlaczenie do przekaznika bezpieczenstwa.

Rysunki techniczne

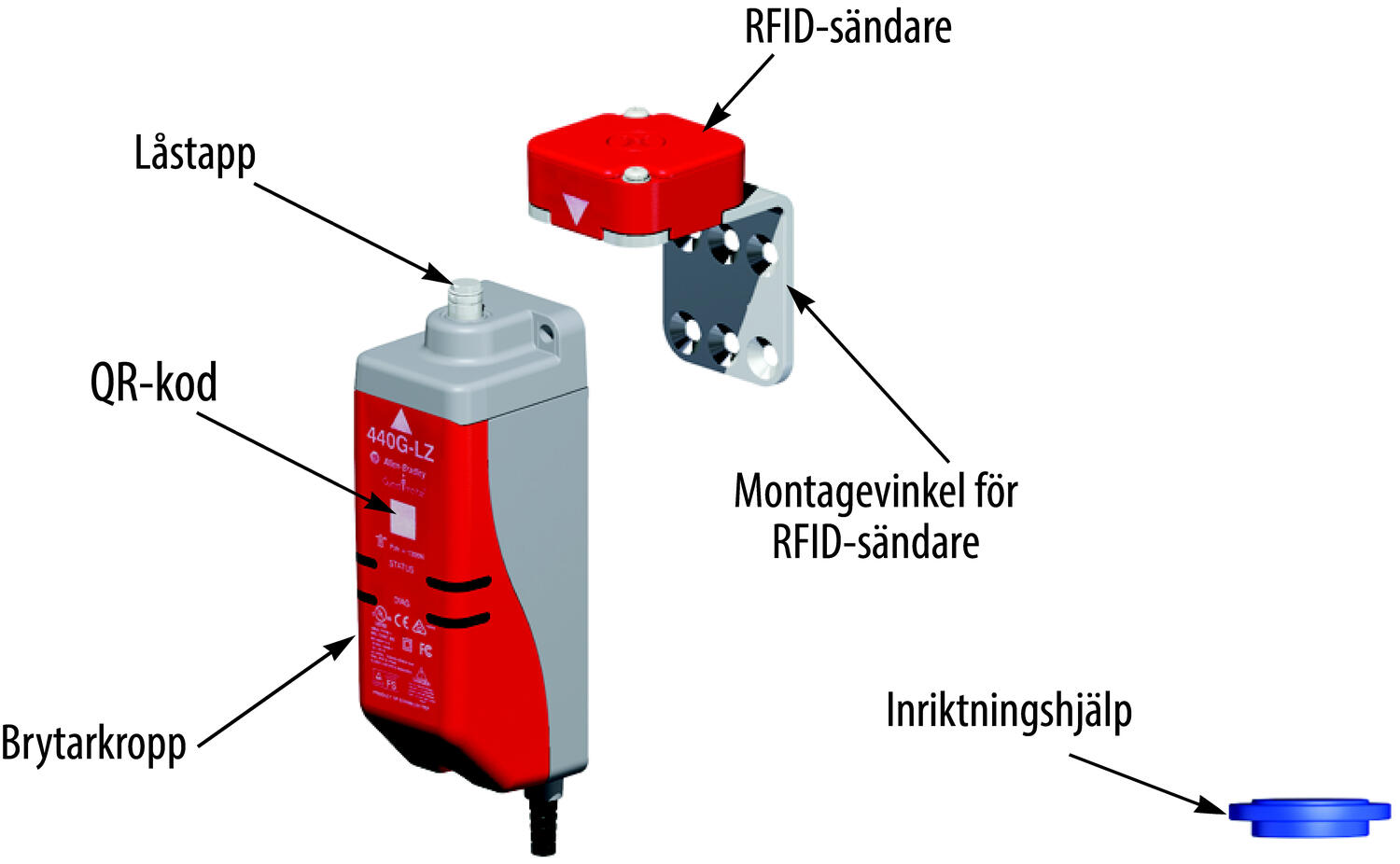

LZ_innehåll.eps Powiększ

LZ_funktionsradie.eps Powiększ

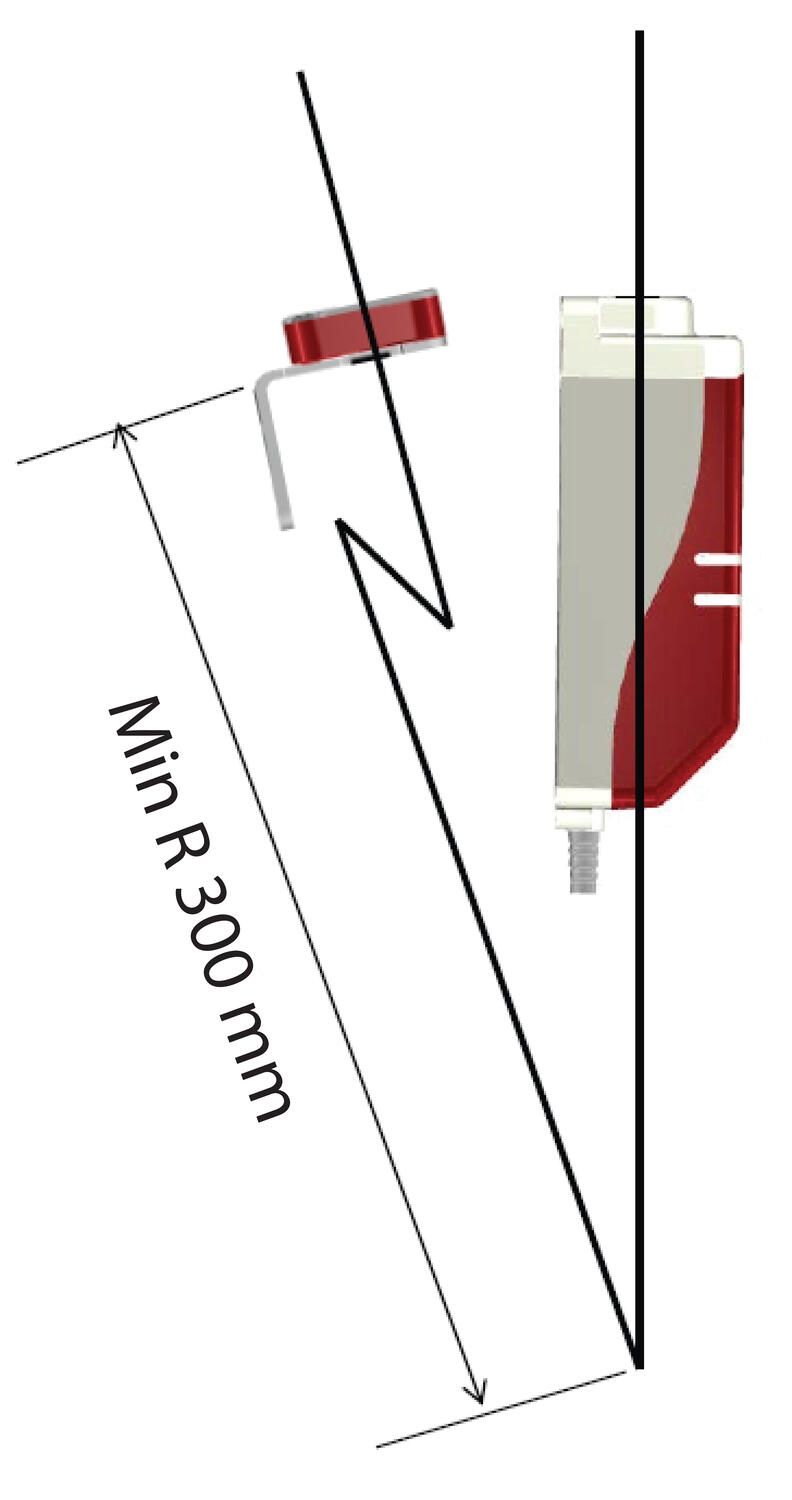

Minimalny promien ruchu

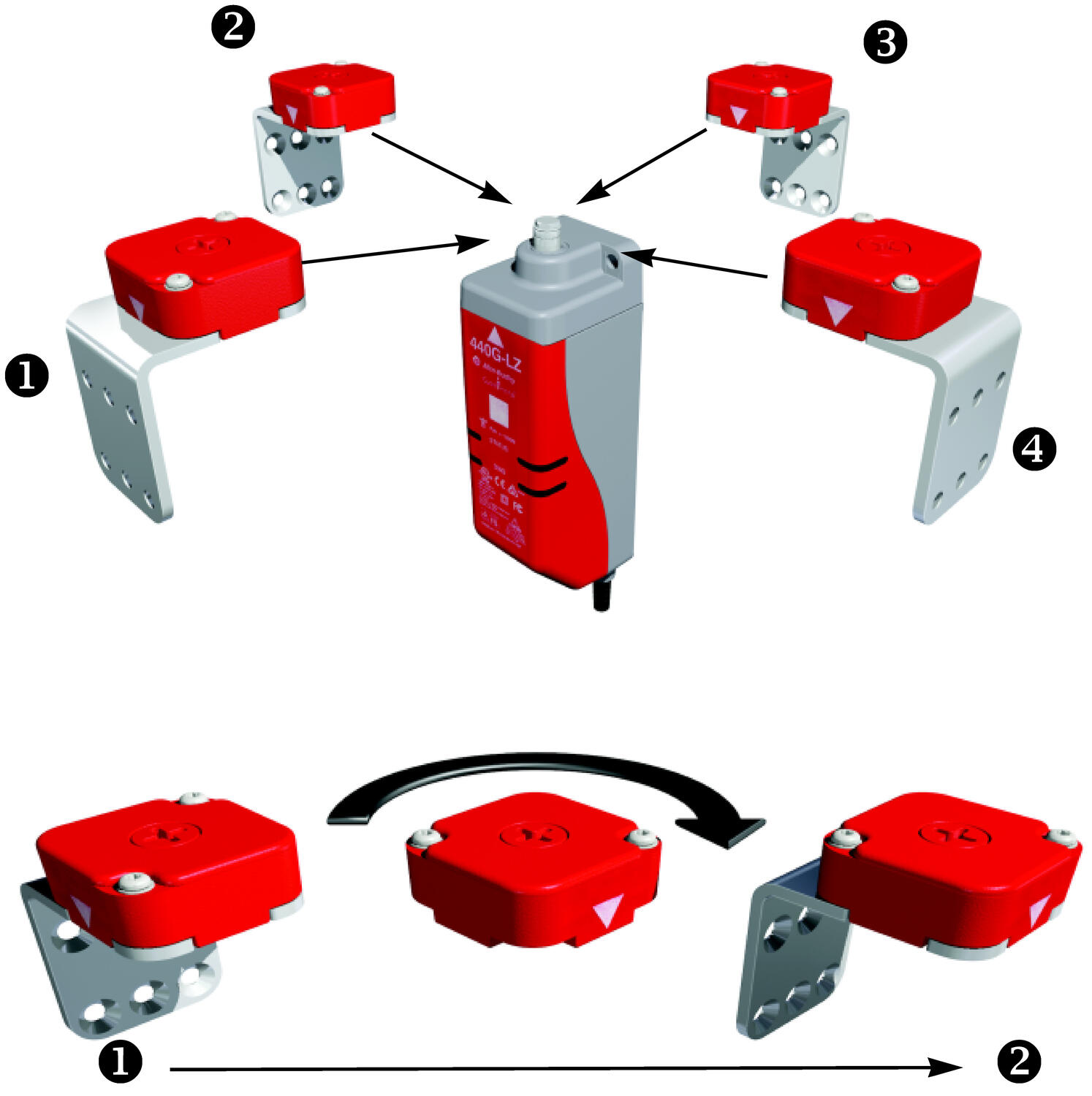

LZ_fyra_olika_monteringriktningar.eps Powiększ

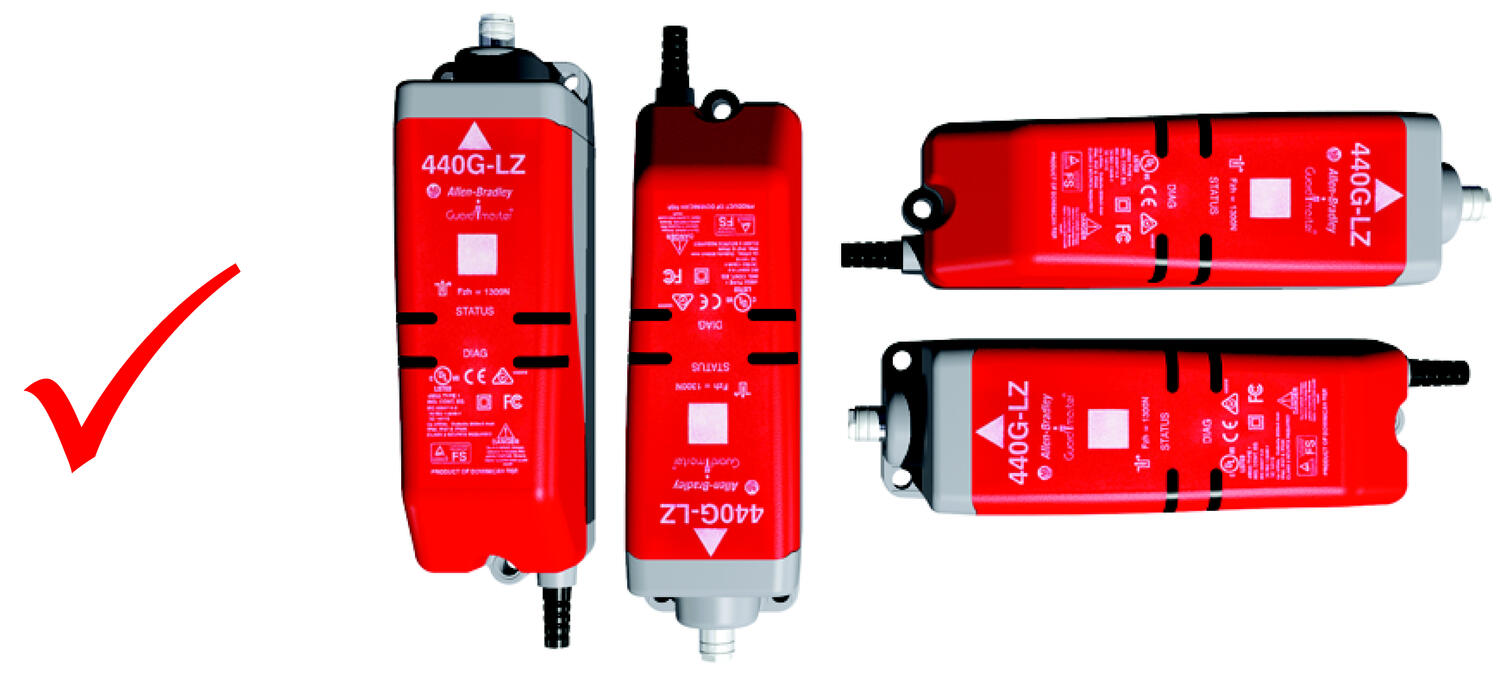

LZ_orientering.eps Powiększ

Wylacznik moze byc zamontowany w kazdym kierunku.

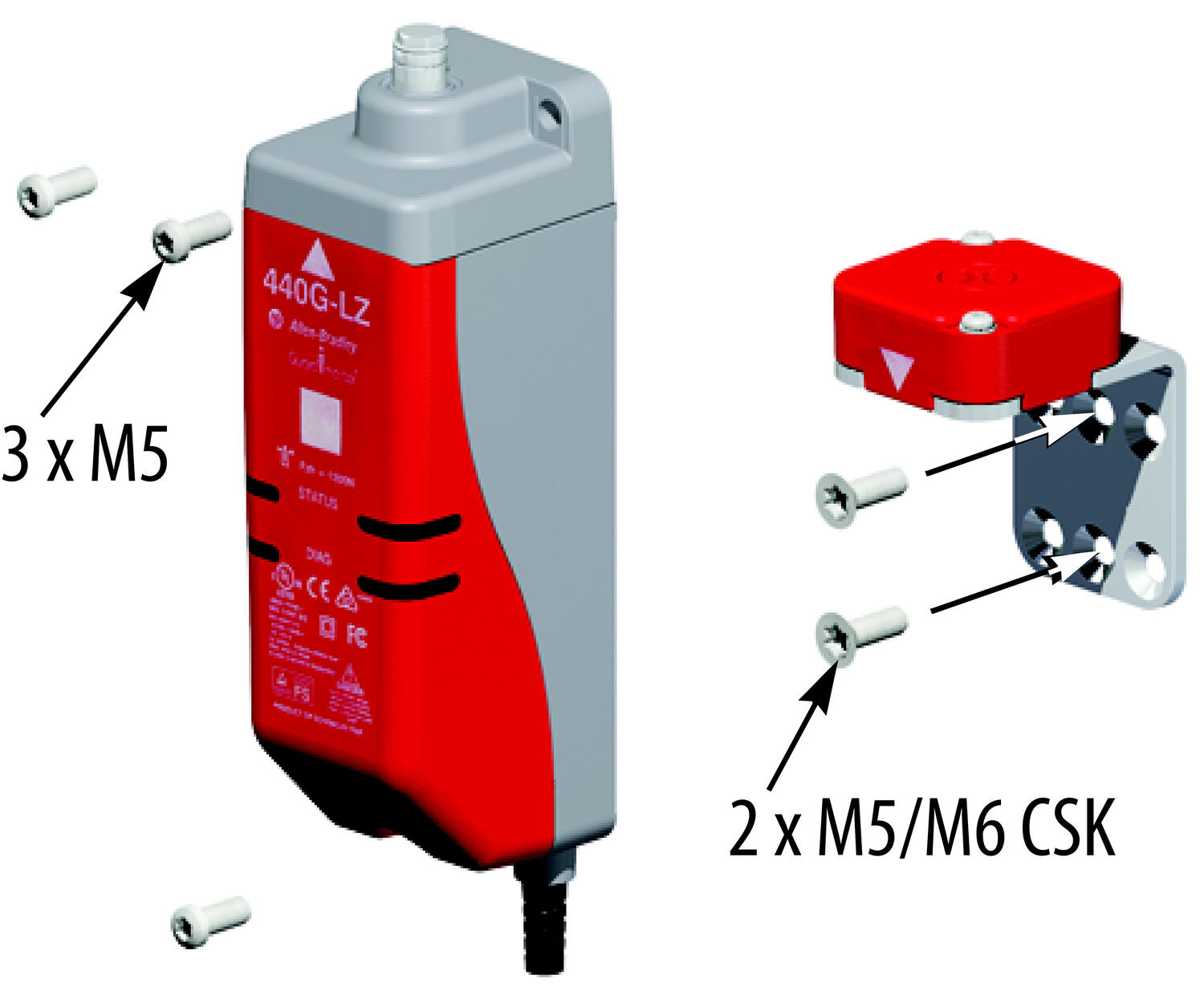

LZ_montering.eps Powiększ

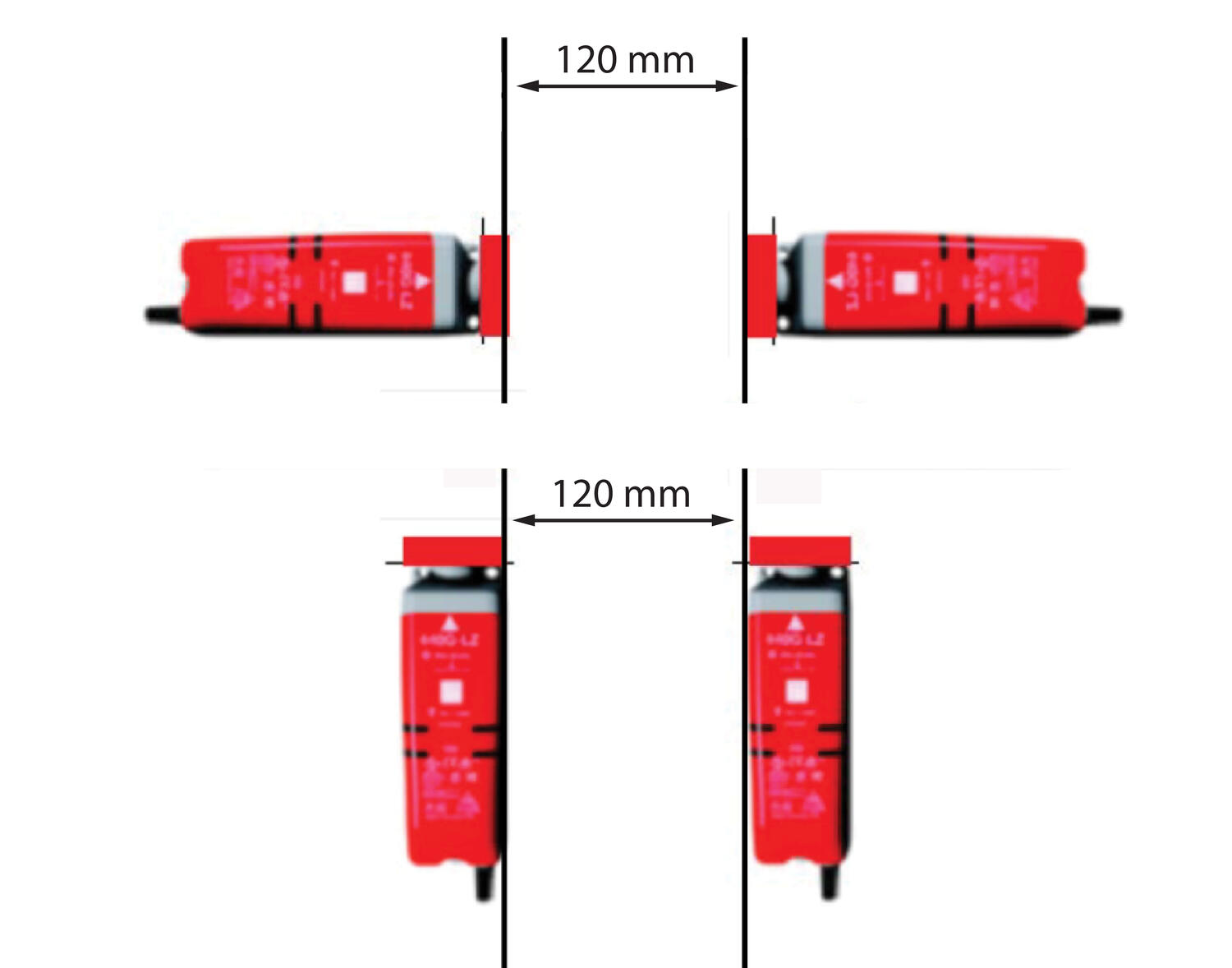

LZ_min_mått.eps Powiększ

Montaz, minimalna odleglosc miedzy dwoma zamontowanymi wylacznikami.

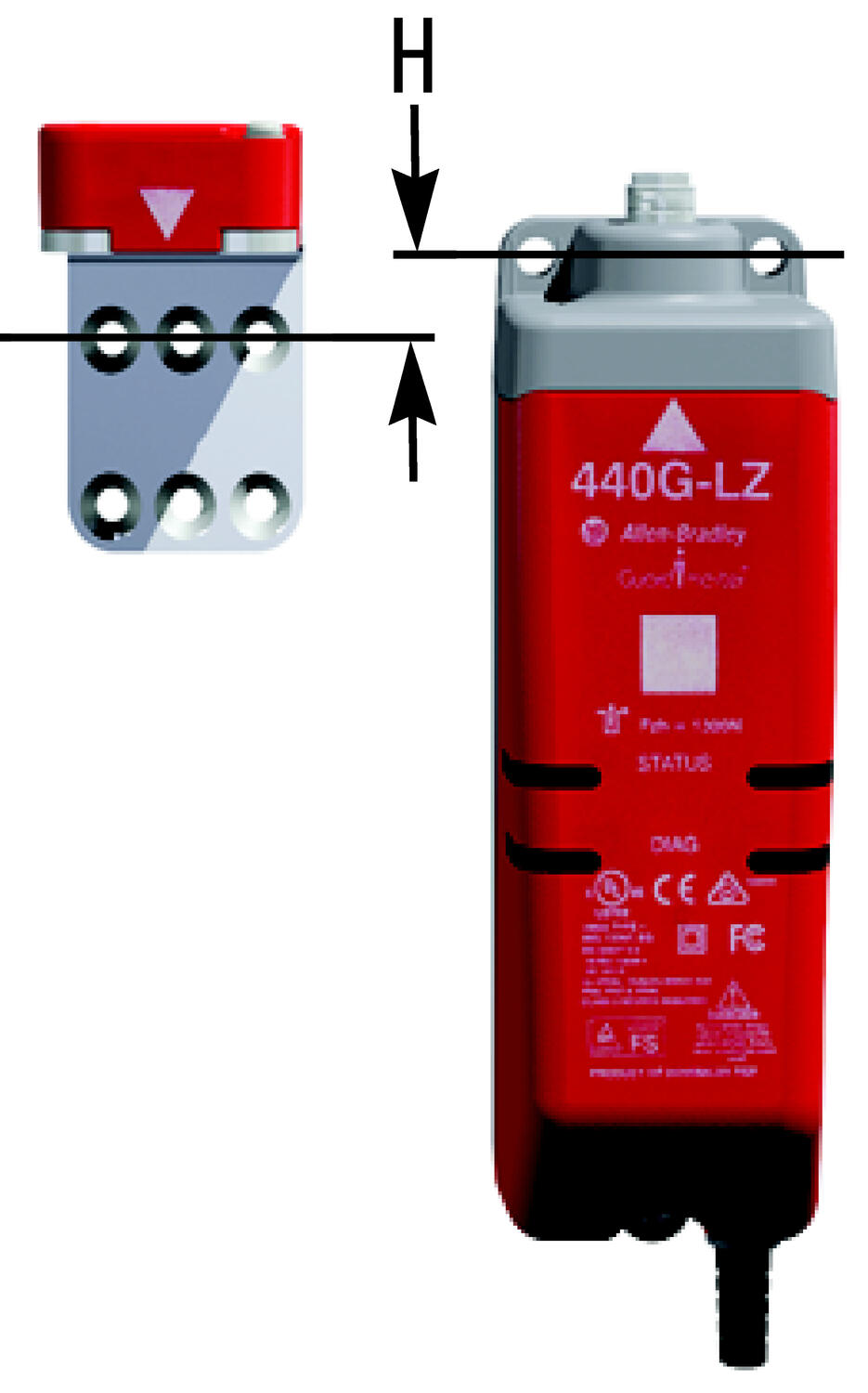

LZ_montering_RFID_2.eps Powiększ

Montaz aktywatora poprzez wyrównanie otworów "H" 6,5mm
[4 - 9mm]

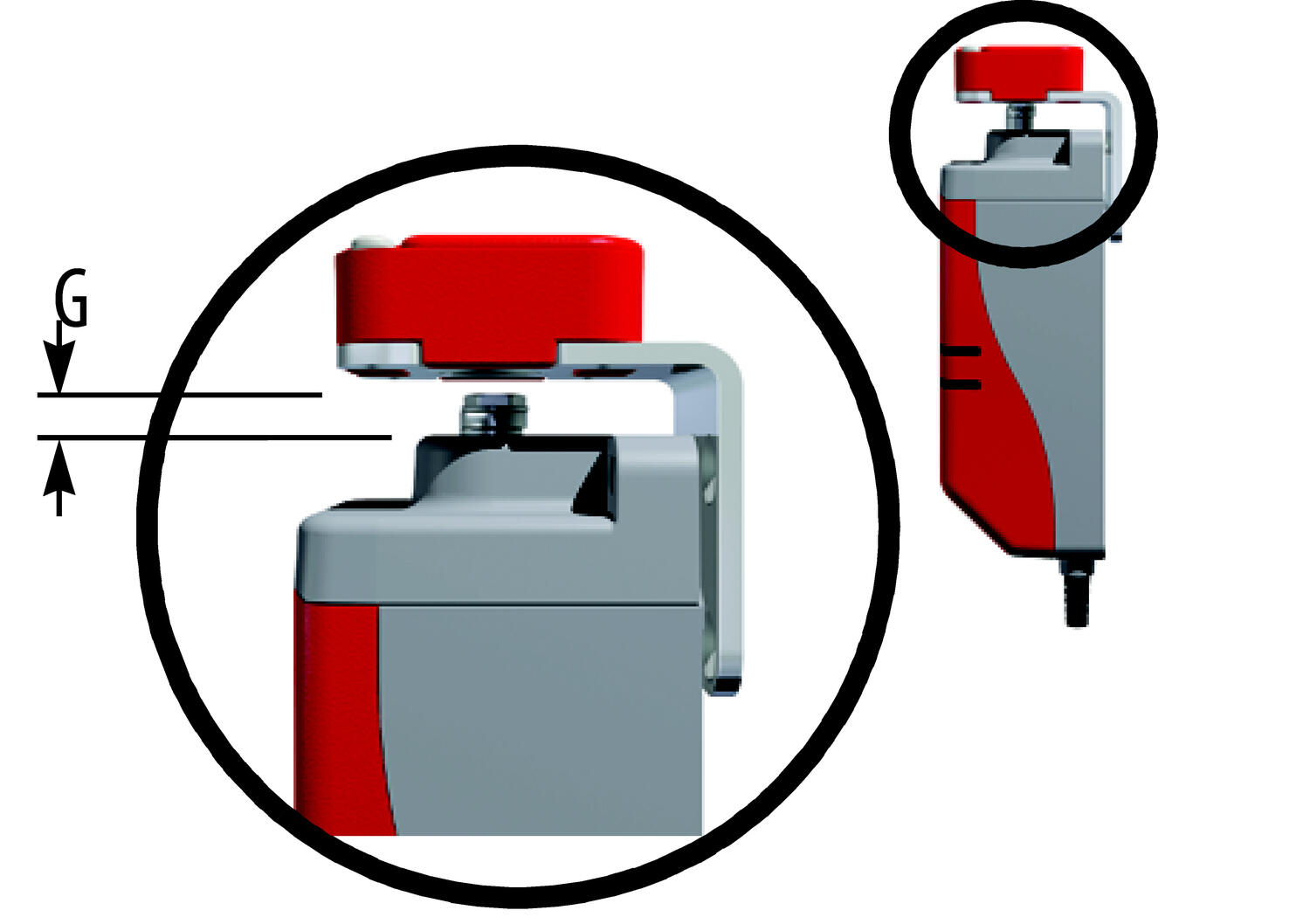

LZ_montering_RFID_1.eps Powiększ

Montaz aktywatora poprzez ustawienie szczeliny "G" 2,5mm
[0 - 5mm]

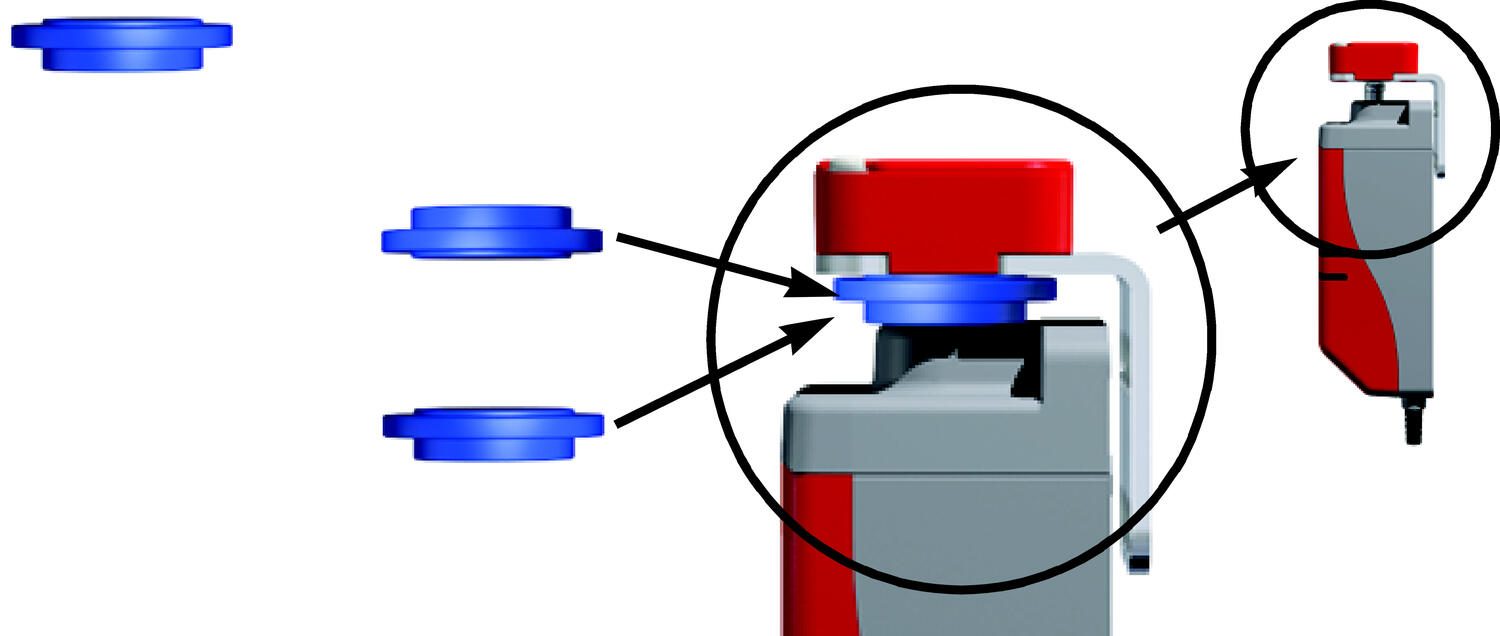

LZ_montering_RFID_3.eps Powiększ

Montaz aktywatora za pomoca prowadnicy wyrównujacej.

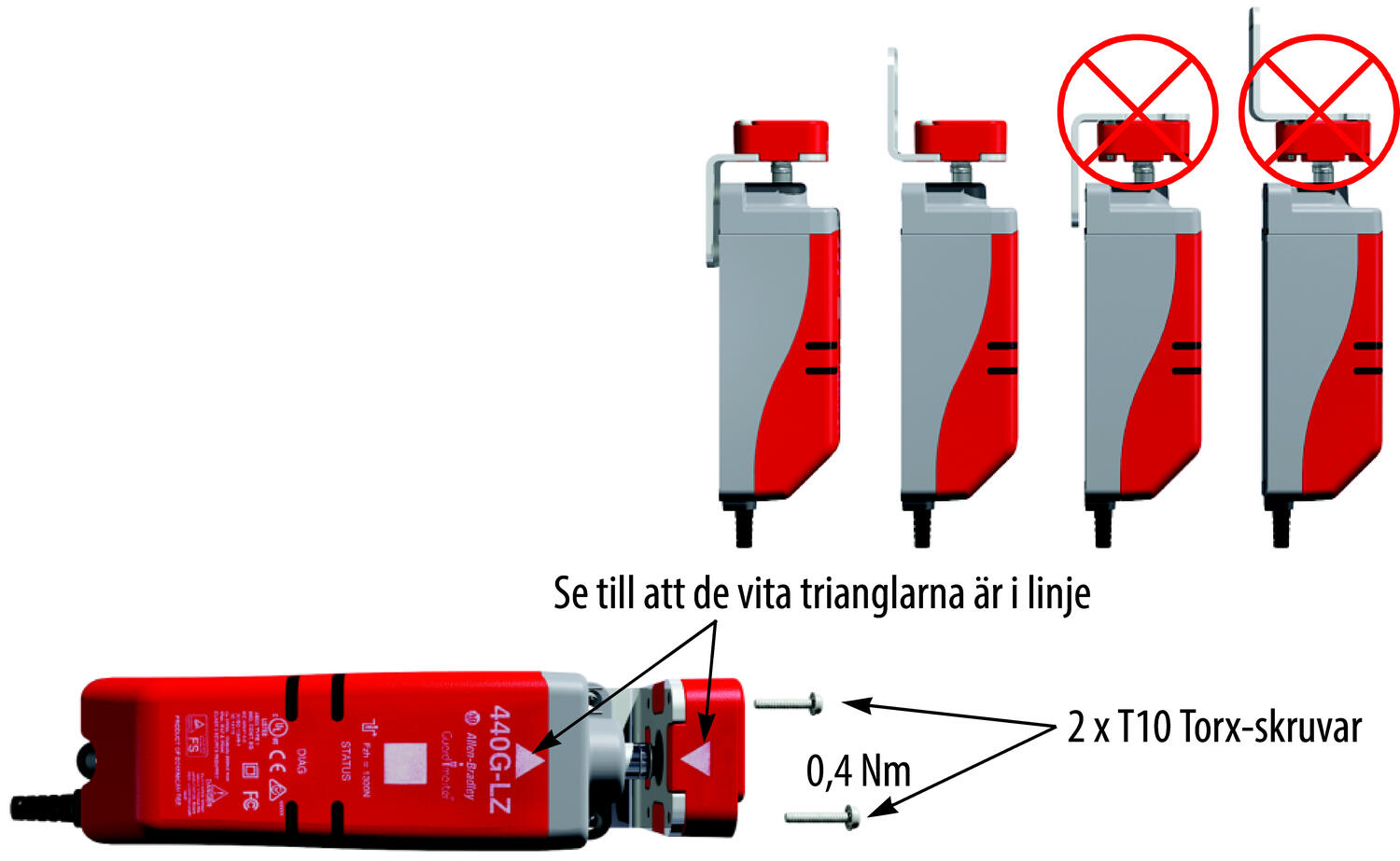

LZ_låstapp.eps Powiększ

Uwaga!
Sworzen ryglujacy musi zawsze wejsc najpierw we wspornik mocujacy aktywatora.

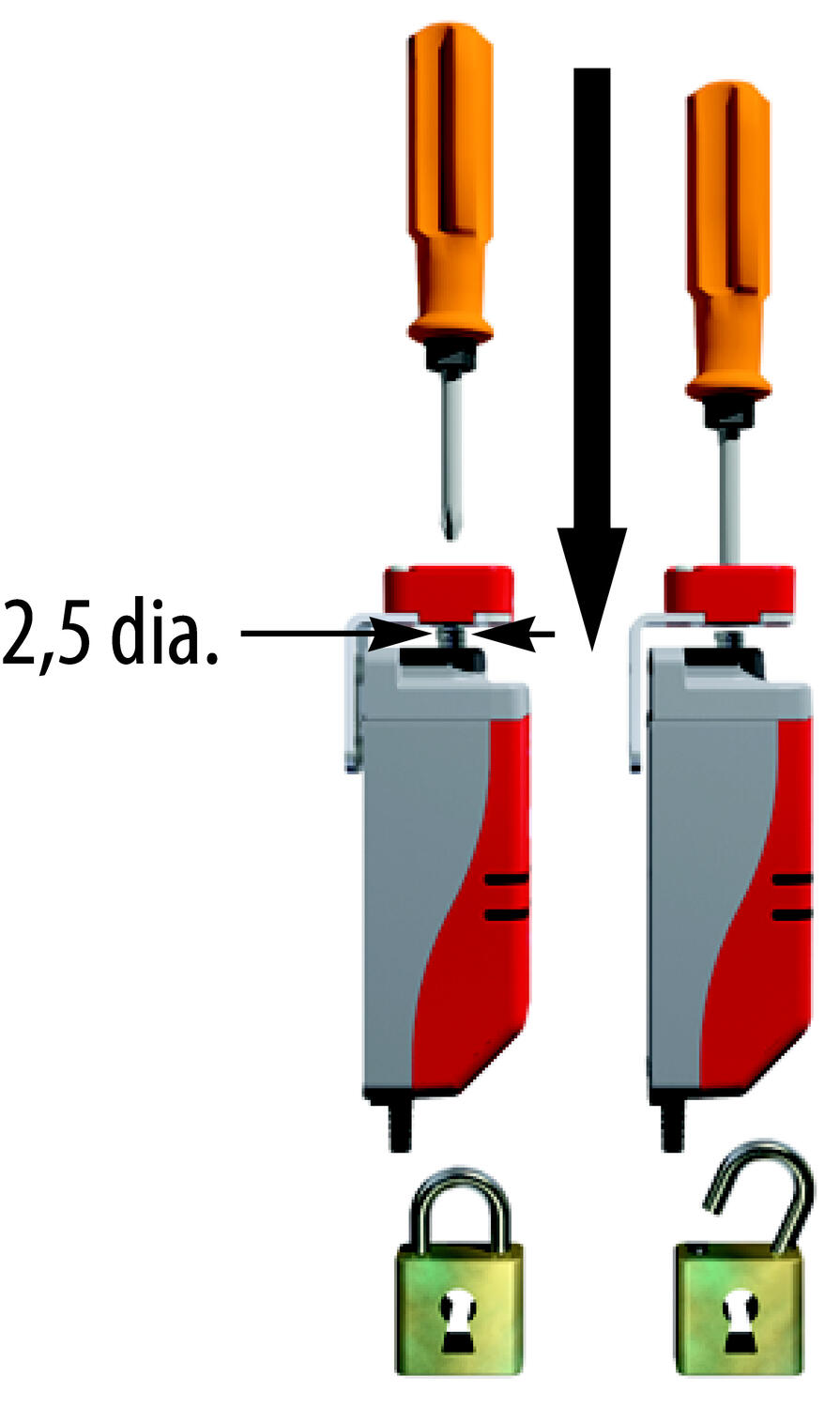

LZ_överstyrning.eps Powiększ

Zwolnienie pomocnicze / reczne.

Uruchomienie zwolnienia pomocniczego spowoduje wystapienie bledu.
Aby zresetowac wylacznik, nalezy wylaczyc i zalaczyc zasilanie.

Lockable key breakers NB! Be assured that the aperture remains locked until the machine is in safe position Powiększ

UWAGA!
Zwróc uwage na to, aby oslona byla zamknieta az do chwili, gdy maszyna znajdzie sie w bezpiecznym polozeniu. Mozna to latwo nadzorowac za pomoca przekazników nadzorujacych.

Opis produktu

Nowy wyłącznik z ryglowaniem z wbudowanym czujnikiem RFID, zapewniający najwyższym poziom bezpieczeństwa PLe zgodnie z wymogami normy EN ISO 13849-1. Jest to jedyny produkt na rynku posiadający certyfikat PLe jednocześnie dla funkcji blokowania i ryglowania wystawiony przez TUV.

Wyłącznik posiada 2 wyjścia PNP bezpieczeństwa, które mogą być łączone w szereg z innymi komponentami bezpieczeństwa, takimi jak: kurtyny świetlne i wyłączniki SensaGuard. 440G-LZ jest dostępny w dwóch wersjach: ryglowany napięciem i odryglowany napięciem. Wyłącznik ten posiada złącze M12 8-Pin oraz jest także dostępny w wersji z 3m lub 10m kablem.

Podłączenie



Nr styku

Kolor

Funkcja

M12.tif

1

Biały

Wyj. pomoc.

2

Brązowy

+24 V DC

3

Zielony

Ryglowanie

4

Żółty

Wyj. bezpiecz. B+

5

Szary

Wyj. bezpiecz. A

6

Różowy

Wyj. bezpiecz. B

7

Niebieski

Masa/0 V

8

Czerwony

Wyj. bezpiecz. A+

                          M12

* 0 V, gdy drzwi są zamknięte i zaryglowane





Akcesoria

Powiązane

Nowości

Nowy Skaner laserowy bezpieczeństwa UAM-05LPA z rozszerzoną funkcjonalnością

Popularny skaner laserowy bezpieczeństwa UAM-05 został zmodernizowany i teraz jest dostępny w nowej, ulepszonej wersji – UAM-05LPA. Dzięki zastosowaniu najnowocześniejszych technologii i udoskonalonym funkcjom jest on dostosowany do przyszłych wymagań w automatyce przemysłowej.

Akademia OEM

Systemy kontroli dostępu

Mechaniczne systemy kontroli dostępu są łatwe w instalacji i służą do otwierania włazów i bram w aplikacjach, w których występuje zagrożenie powodowane przez ruchome części maszyn. W tym artykule dowiesz się więcej o zaletach systemów kontroli dostępu.

Nowości

Kurtyny świetlne bezpieczeństwa w przemyśle

Seria SH4 to kompletna rodzina kurtyn świetlnych bezpieczeństwa, które nie tylko spełniają wysokie wymagania dotyczące działania i odporności na warunki otoczenia w przemyśle, ale także przenoszą bezpieczeństwo na nowy poziom.

Nowości

Programowalny sterownik bezpieczeństwa HSC-A100-ENC do aplikacji AGV

HSC-A100-ENC jest programowalnym sterownikiem bezpieczeństwa, który umożliwia sterowanie pracą do 6 skanerów bezpieczeństwa połączonych interfejsem komunikacyjnym. Zawiera interfejsy pozwalające na podłączenie do 4 enkoderów. Posiada 16 cyfrowych wejść bezpieczeństwa, 6 bezpiecznych wyjść cyfrowych, 2 wyjścia przekaźnikowe oraz 2 wyjścia testowe.

Nowości

Kamery cofania Orlaco gwarancją bezpieczeństwa i wydajności

Kamery cofania firmy Orlaco do samochodów ciężarowych, wózków widłowych i sprzętu budowlanego to gwarancja bezpieczeństwa i wydajności na najwyższym poziomie!

Nowości

Kontrola przepływu za pomocą FMQ

Precyzyjna kontrola przepływu jest skutecznym sposobem na automatyzację procesów i oszczędność zasobów w przemyśle spożywczym, w tym również w przemyśle mleczarskim. Dzięki przepływomierzowi elektromagnetycznemu FMQ firma Anderson-Negele poprawia stosunek korzyści do kosztów.

Warianty produktu Funkcja ryglowania Podłączenie kabla Cena

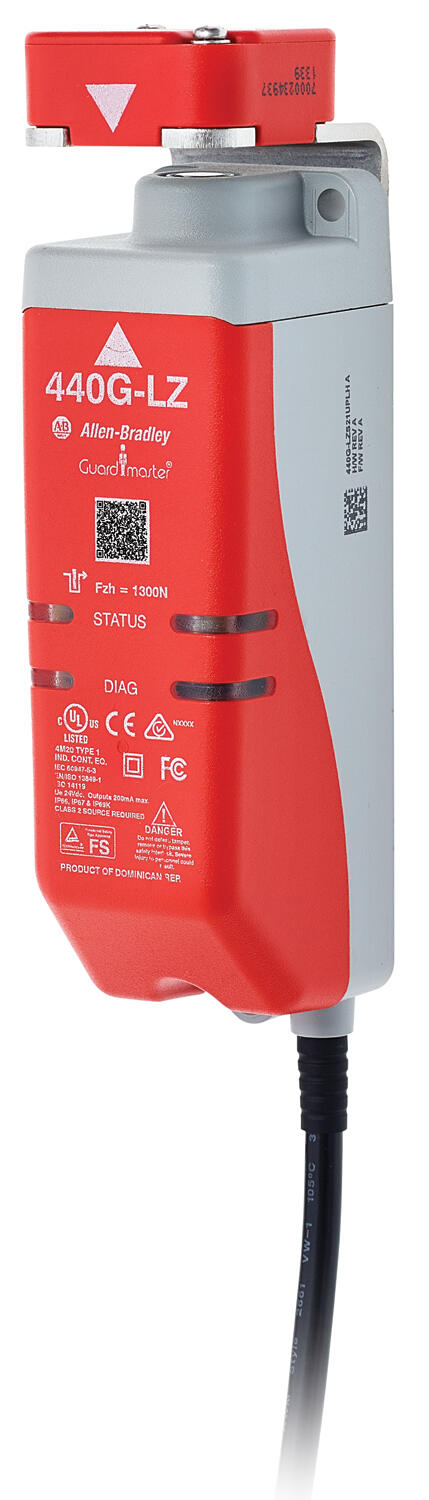

440G_LZ2.tif
Wyłącznik ryglujący 440G-LZ 24V DC 3 m
Nr produktu:
440G-LZS21STRA Skopiowano
Odryglowanie napięciem
Kabel 3 m
440G_LZ2.tif
Wyłącznik ryglujący 440G-LZ 24V DC 10 m
Nr produktu:
440G-LZS21STRB Skopiowano
Odryglowanie napięciem
Kabel 10 m
440G_LZ2.tif
Wyłącznik ryglujący 440G-LZ 24V DC złącze M12
Nr produktu:
440G-LZS21STRH Skopiowano
Odryglowanie napięciem
Złącze M12, 8-pin
440G_LZ2.tif
Wyłącznik ryglujący 440G-LZ 24V DC 3 m
Nr produktu:
440G-LZS21STLA Skopiowano
Ryglowanie napięciem
Kabel 3 m
440G_LZ2.tif
Wyłącznik ryglujący 440G-LZ 24V DC 10 m
Nr produktu:
440G-LZS21STLB Skopiowano
Ryglowanie napięciem
Kabel 10 m
440G_LZ2.tif
Wyłącznik ryglujący 440G-LZ 24V DC złącze M12
Nr produktu:
440G-LZS21STLH Skopiowano
Ryglowanie napięciem
Złącze M12, 8-pin
440G_LZ2.tif
Wyłącznik ryglujący 440G-LZ 24V DC 3 m
Nr produktu:
440G-LZS21SPRA Skopiowano
Odryglowanie napięciem
Kabel 3 m
440G_LZ2.tif
Wyłącznik ryglujący 440G-LZ 24V DC 10 m
Nr produktu:
440G-LZS21SPRB Skopiowano
Odryglowanie napięciem
Kabel 10 m

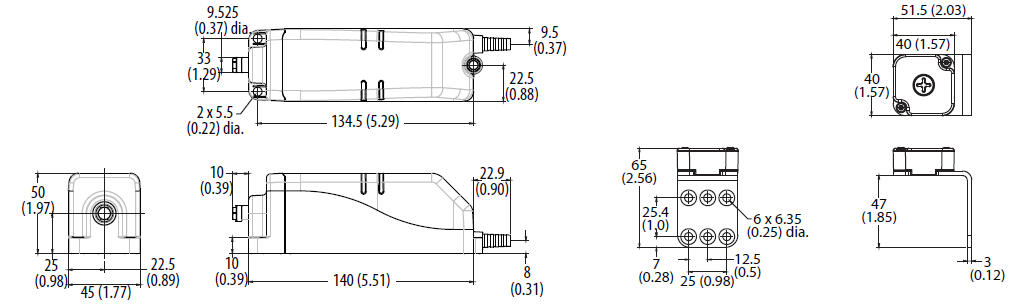

Wymiary LZ_1.tif
Wyłącznik ryglujący 440G-LZ 24V DC złącze M12
Nr produktu:
440G-LZS21SPRH Skopiowano
Odryglowanie napięciem
Złącze M12, 8-pin
440G_LZ2.tif
Wyłącznik ryglujący 440G-LZ 24V DC 3 m
Nr produktu:
440G-LZS21SPLA Skopiowano
Ryglowanie napięciem
Kabel 3 m
440G_LZ2.tif
Wyłącznik ryglujący 440G-LZ 24V DC 10 m
Nr produktu:
440G-LZS21SPLB Skopiowano
Ryglowanie napięciem
Kabel 10 m
Wymiary LZ_1.tif
Wyłącznik ryglujący 440G-LZ 24V DC złącze M12
Nr produktu:
440G-LZS21SPLH Skopiowano
Ryglowanie napięciem
Złącze M12, 8-pin
