ALLEN-BRADLEY

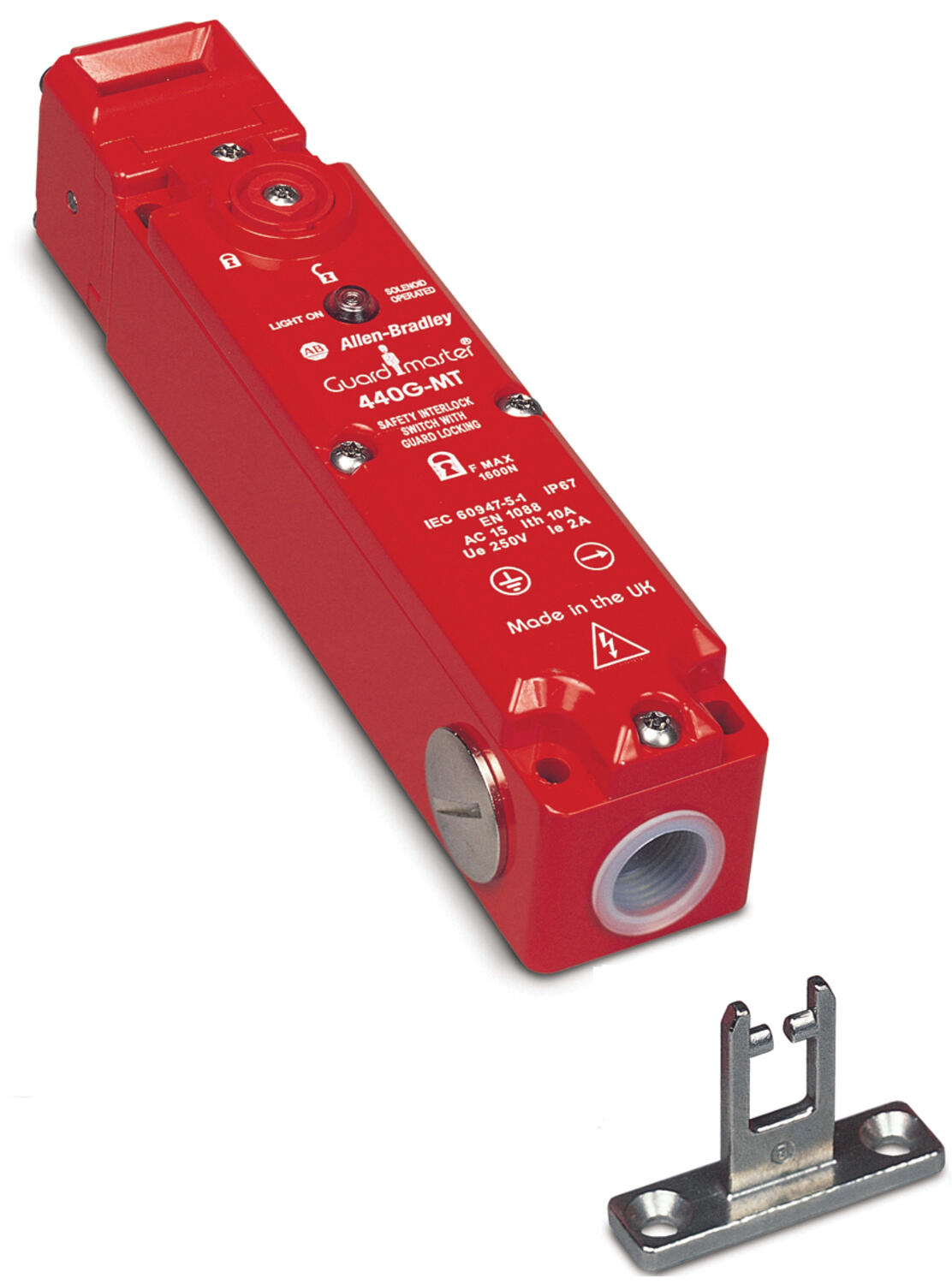

Wyłącznik ryglujący 440G-MT

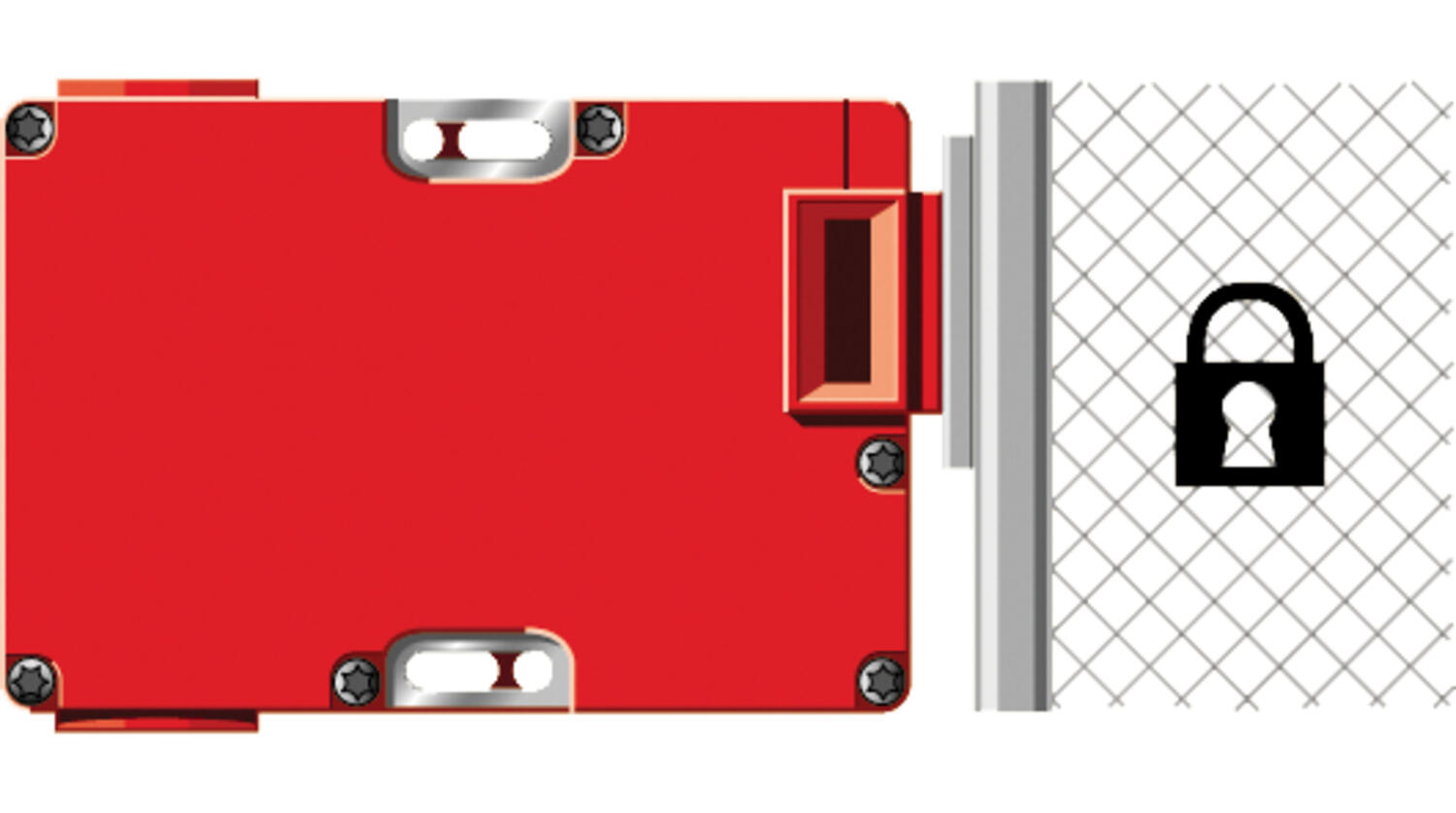

Wyłącznik blokujący z ryglowaniem, całkowicie metalowy, o sile ryglowania 1600N. Wyłącznik posiada funkcję wskazywania stanu, która pokazuje, czy wyłącznik jest zaryglowany czy nie. Ma on również obrotową głowicę, co zapewnia osiem pozycji wejścia klucza w celu łatwego i elastycznego montażu. W razie ewentualnego spadku napięcia można otworzyć wyłącznik awaryjnie za pomocą specjalnego klucza.
- Odryglowanie elektryczne
- 8 pozycji wejścia klucza
- Całkowicie metalowy
- Wskazywanie statusu za pomocą LED
Wybrany wariant produktu
Wybrany wariant produktu
Specyfikacja techniczna
| B10d | 2x10^6 |
|---|---|
| Częstotliwość max | 1 Hz |
| Dopuszczenia | CCC, CE, cULus, TÜV |
| Funkcja ryglowania | Odryglowanie napięciem |

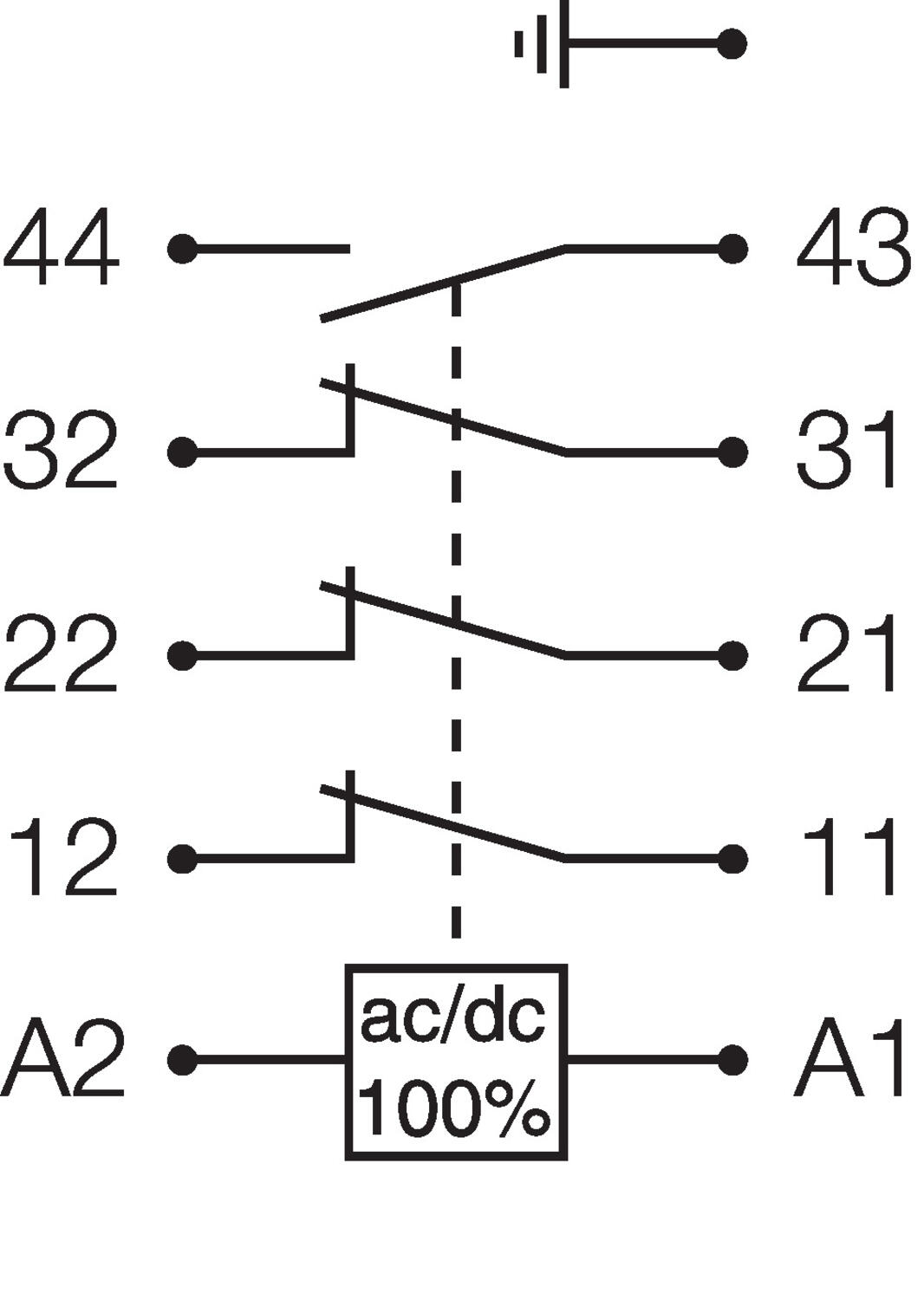

| Funkcja styków | 3 NC+1 NO (patrz schemat połączeń) |
| Maks. napięcie styku | 500 V |
| Maks. prąd styku | 5 A |
| Masa | 1,4 kg |
| Materiał obudowy | Cynk |
| Materiał: klucz | Stal nierdzewna |
| Max. temperatura pracy | 60 °C |
| Min. napięcie/prąd zestyku | 5V/5mA |
| Min. temperatura pracy | -20 °C |
| Montaż, obudowa | 4xM5 |
|---|---|
| MTTFd | 385 year |
| Napięcie zasilania | 24 V AC/DC |
| Normy | EN954-1, ENISO13849-1, EN1088, ISO12100, EN60947-5-1, EN60204-1, SS-EN ISO 14119:2013 |
| Pobór mocy | 13 W |
| Podłączenie kabla | 3xM20 |
| Siła ryglowania | 1600 N |
| Stopień ochrony IP | IP67 |
| Trwałość mechaniczna | >10x10^6 |
| Wskazywanie statusu | Zielona i czerwona dioda LED |
| Zgodność z | EMC, LVD, MD |
Wymiary i połączenia

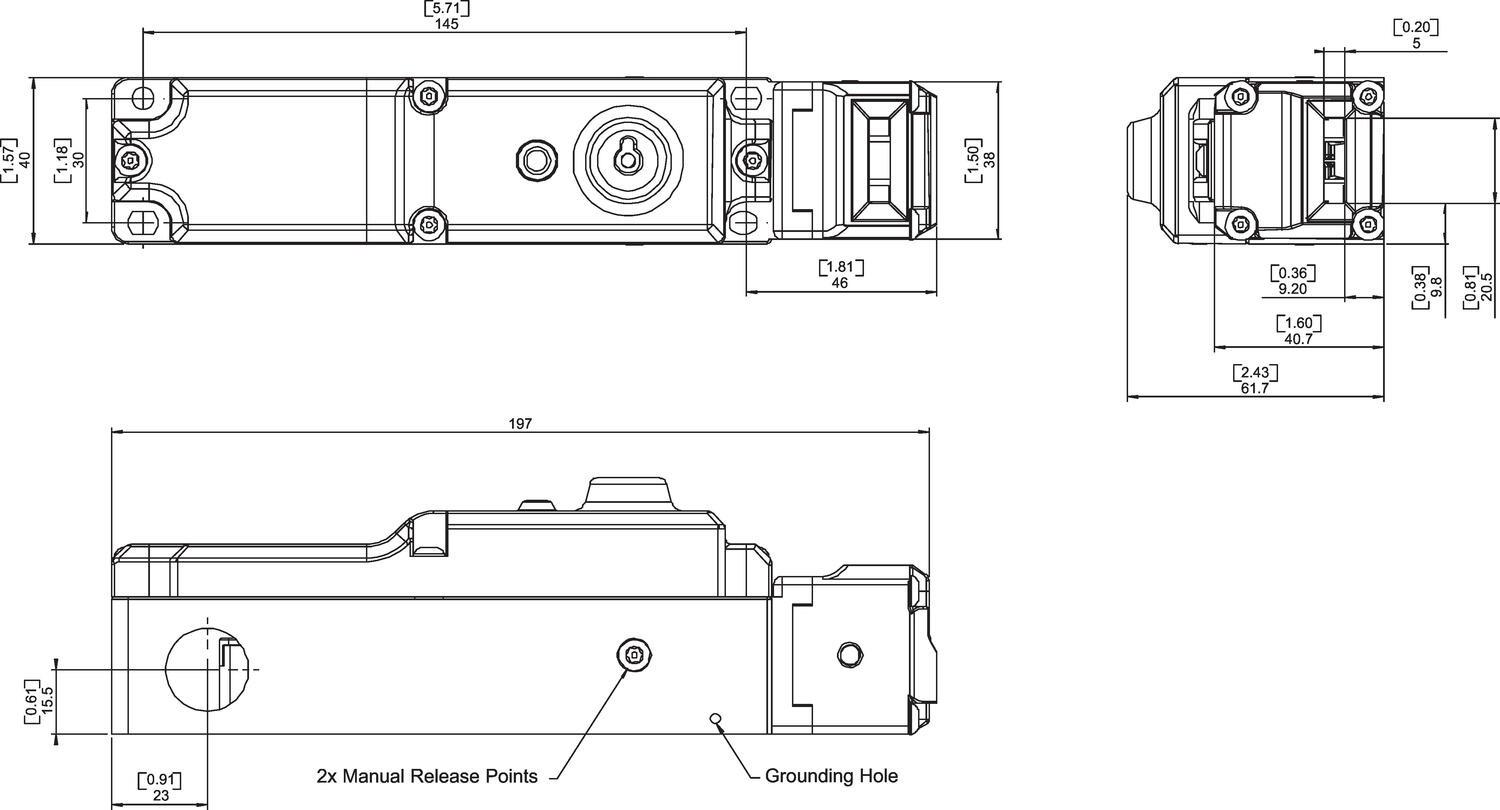

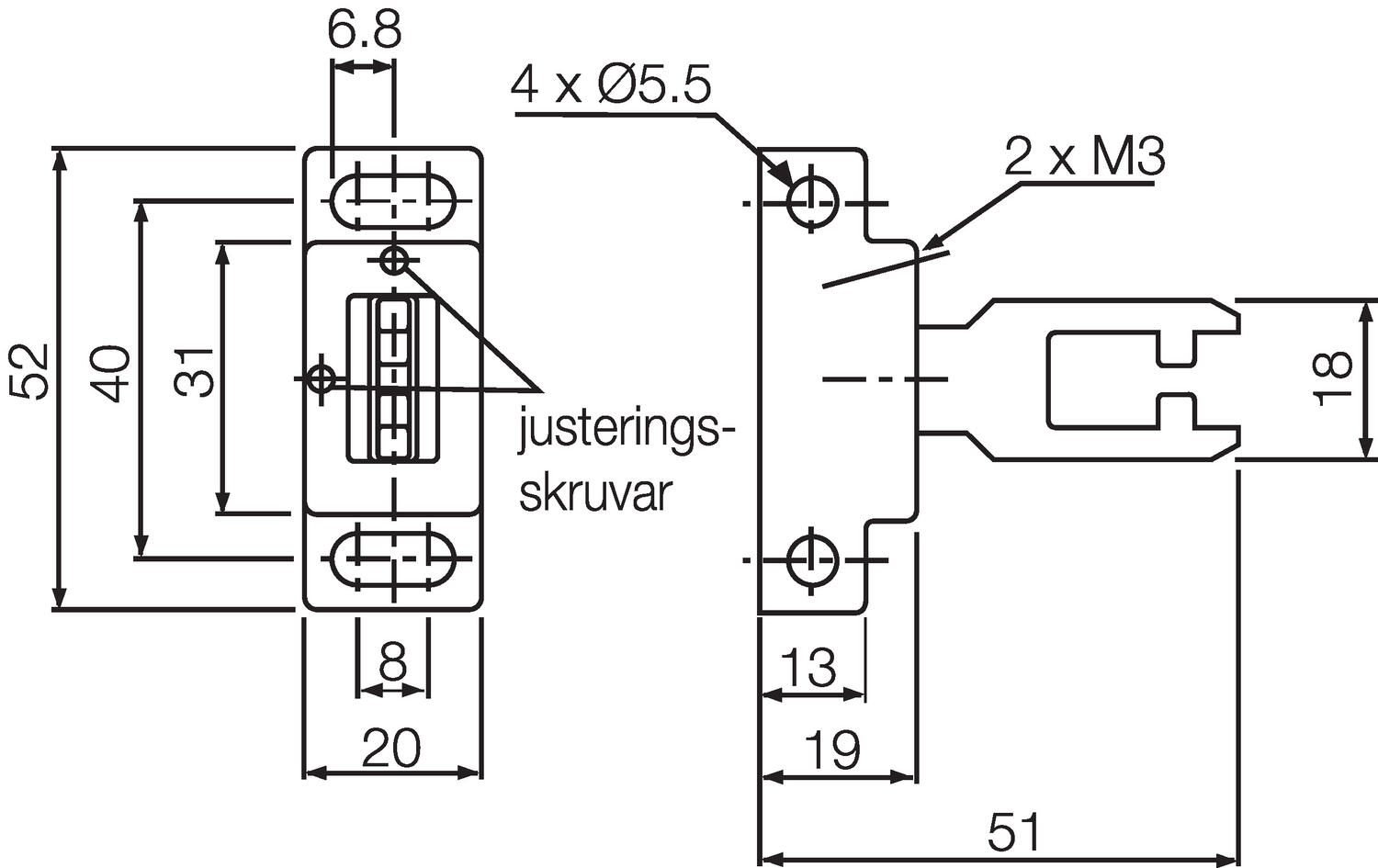

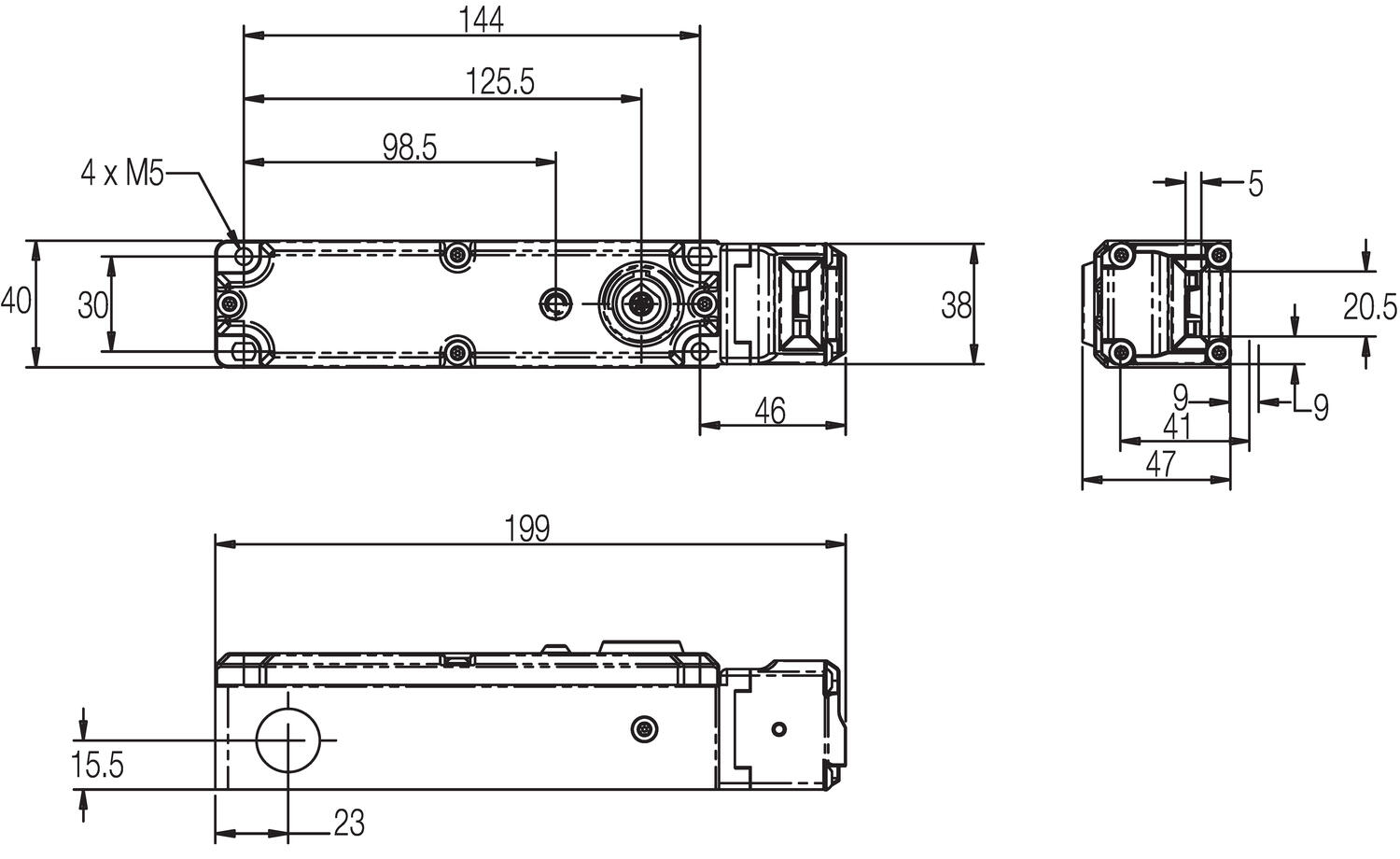

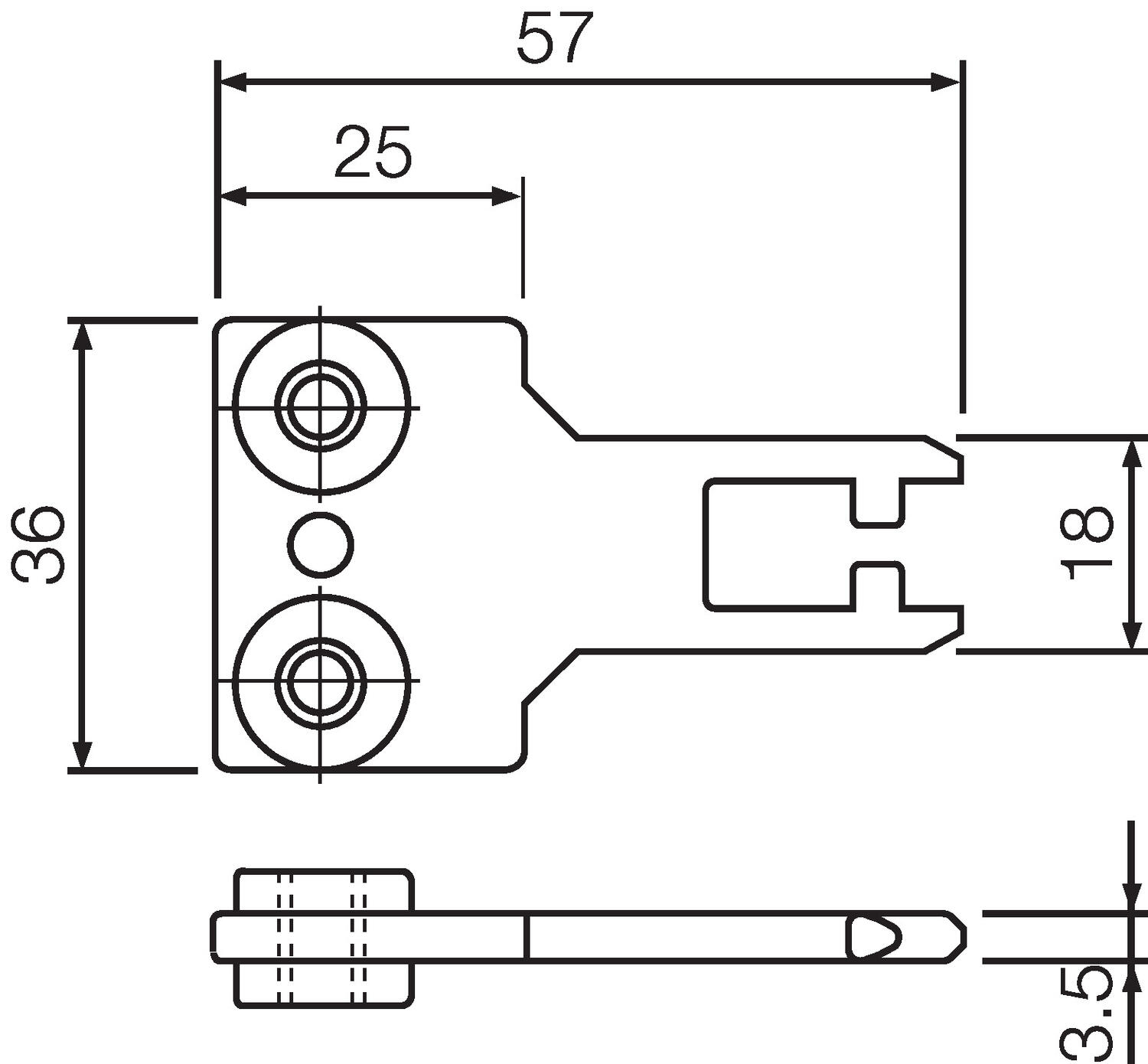

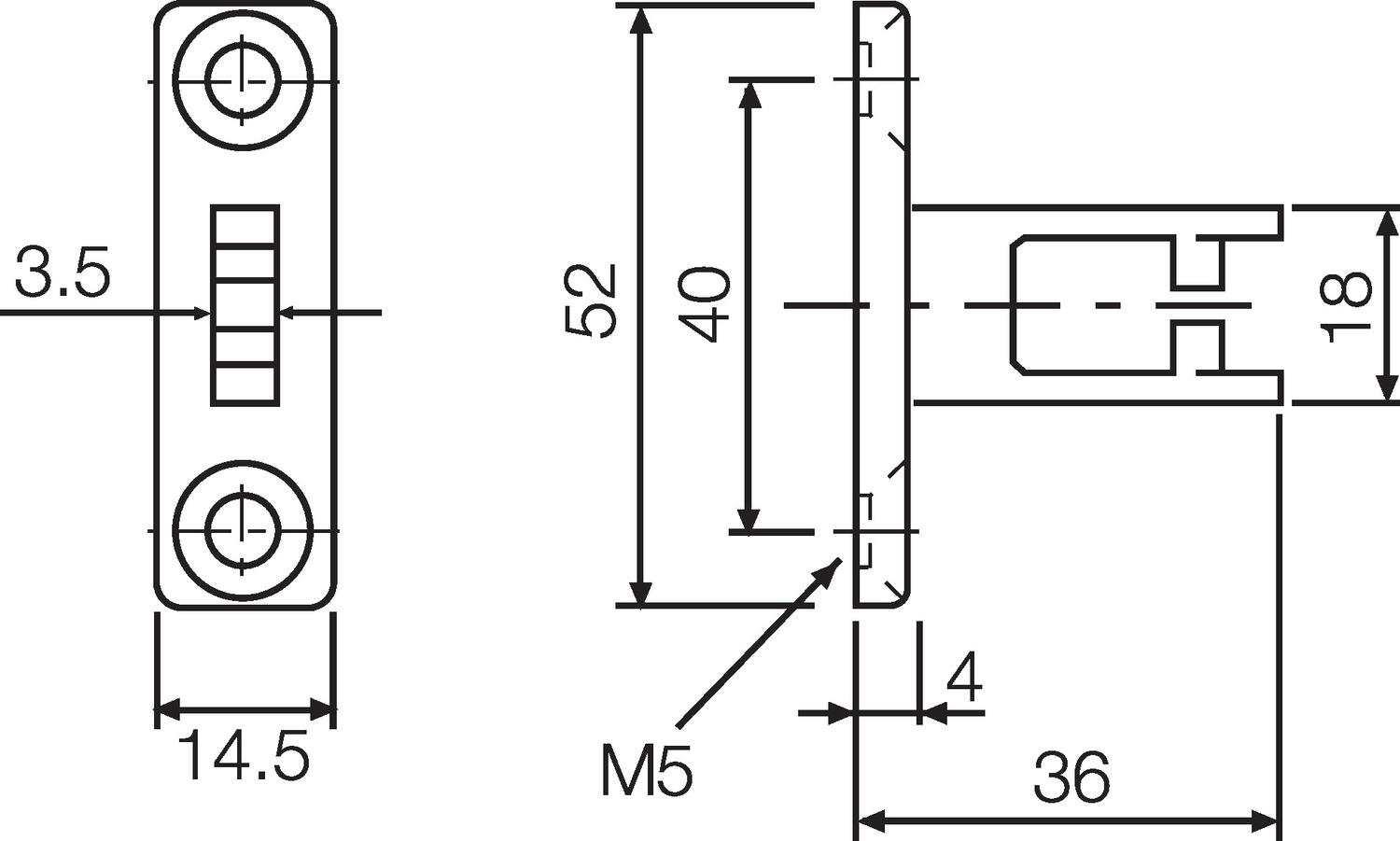

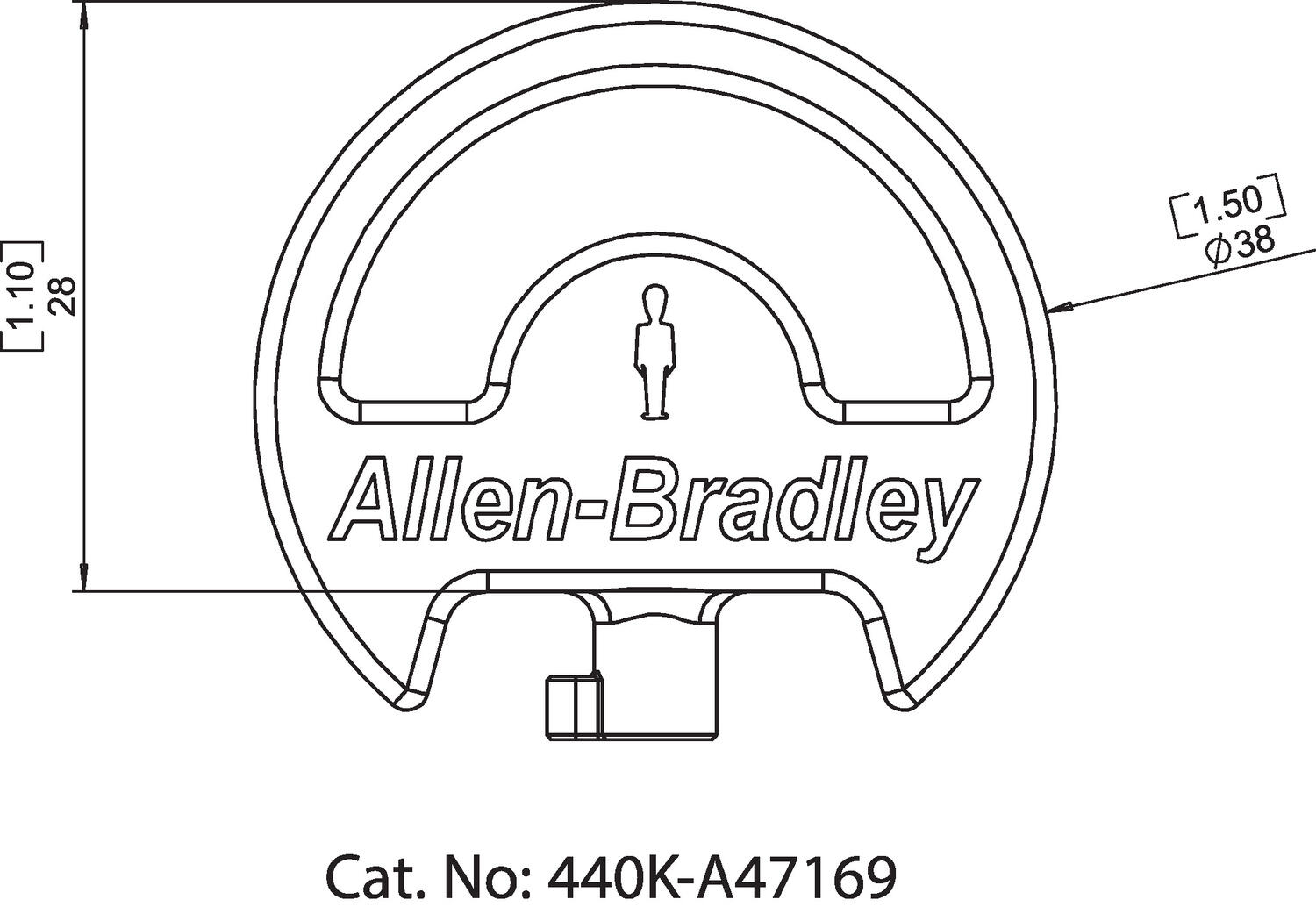

Rysunki techniczne
Powiększ

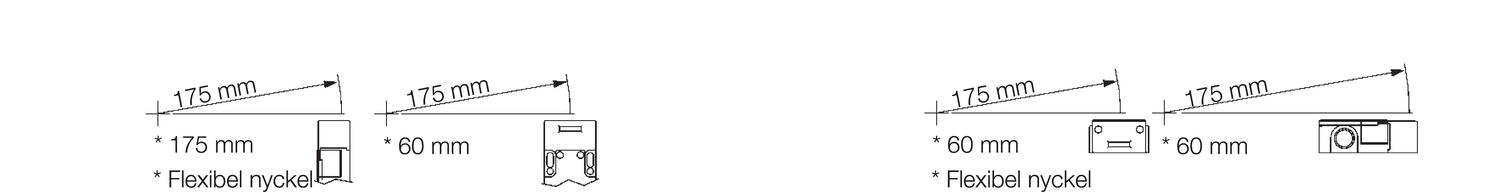

Minimalny promien ruchu dla wejscia górnego, Minimalny promien ruchu dla wejscia przedniego.
Powiększ

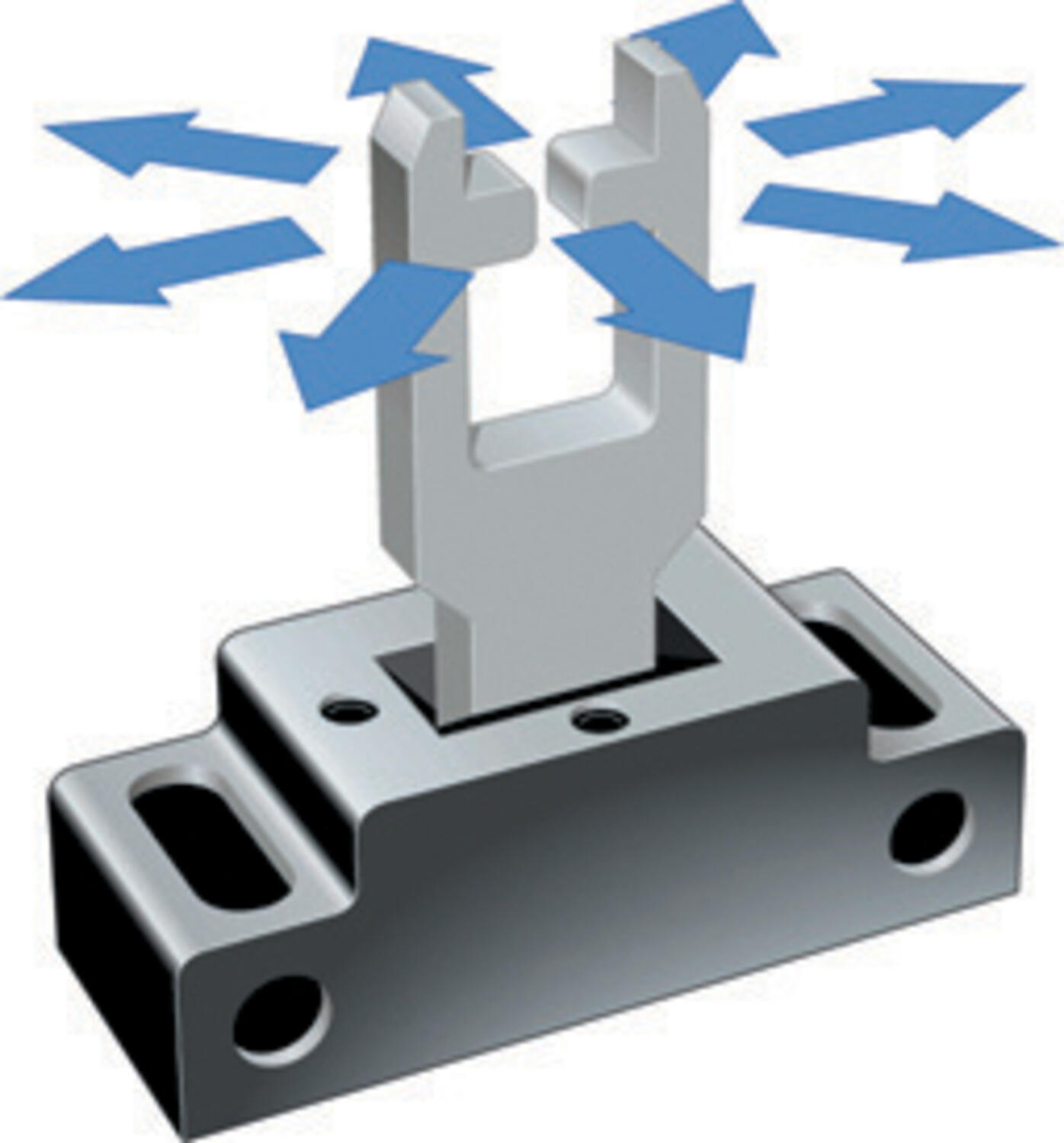

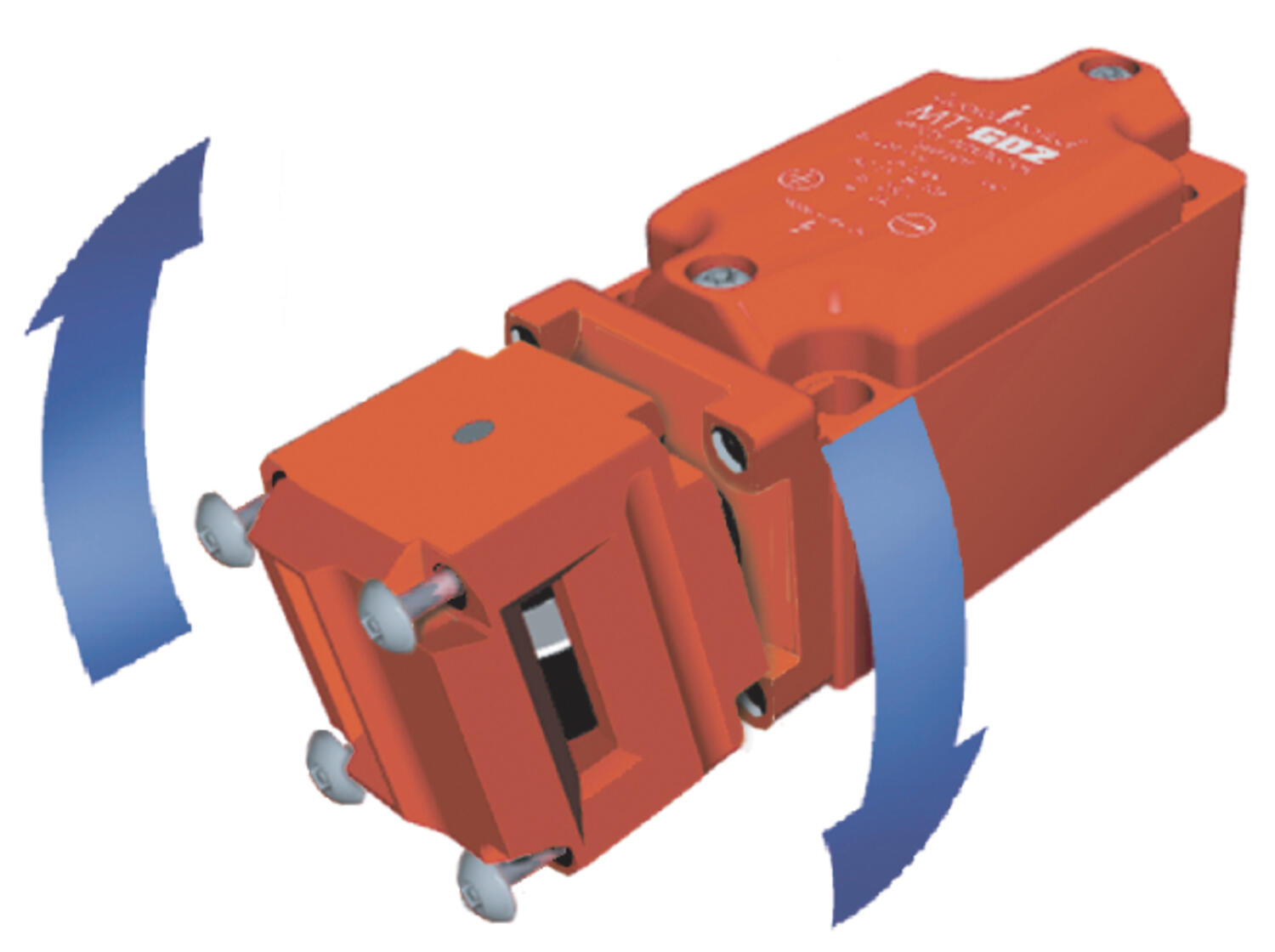

Osiem pozycji wejscia klucza.
Glowica obraca sie o 360° w odstepach po 90°, co zapewnia osiem pozycji wejscia klucza.
Powiększ
UWAGA!
Zwróc uwage na to, aby oslona byla zamknieta az do chwili, gdy maszyna znajdzie sie w bezpiecznym polozeniu. Mozna to latwo nadzorowac za pomoca przekazników nadzorujacych.
Opis produktu
Wyłącznik blokujący z ryglowaniem, całkowicie metalowy, o sile ryglowania 1600N. Wyłącznik posiada funkcję wskazywania stanu, która pokazuje, czy wyłącznik jest zaryglowany czy nie. Ma on również obrotową głowicę, co zapewnia osiem pozycji wejścia klucza w celu łatwego i elastycznego montażu. W razie ewentualnego spadku napięcia można otworzyć wyłącznik awaryjnie za pomocą specjalnego klucza.
