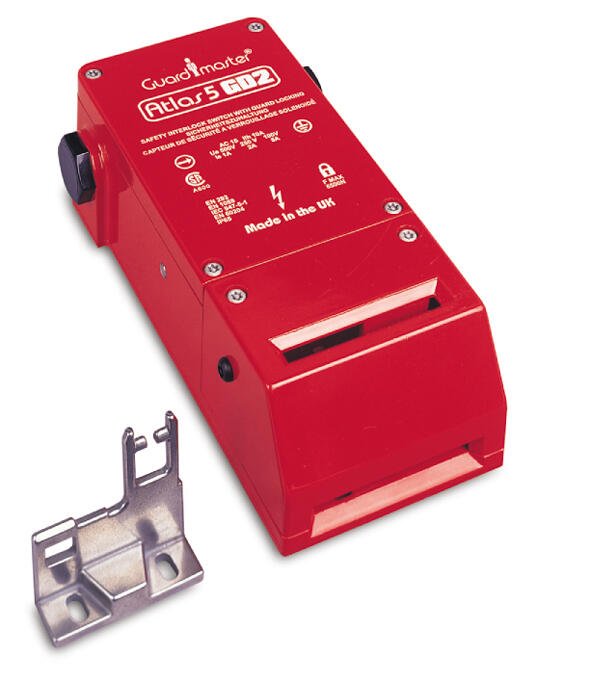

ALLEN-BRADLEY

Wyłącznik ryglujący Atlas 5-GD2

Wytrzymały wyłącznik blokujący z siłą ryglowania 5500N. Klucz jest zwalniany (otwiera furtkę/bramę), kiedy maszyna znajduje się w bezpiecznym położeniu. Opatentowana ruchoma głowica zapobiega uszkodzeniu wyłącznika przy niedopasowaniach.

Pokaż więcej
  • Do ciężkich osłon
  • Odryglowanie elektryczne
  • Dostępny z kluczem serwisowym
  • Siła ryglowania do 5500N

Wybrany wariant produktu

Wybrany wariant produktu

Specyfikacja techniczna

B10d 2x10^6
Częstotliwość max 2 Hz
Dopuszczenia CCC, CE, CSA, cULus
Funkcja ryglowania Odryglowanie napięciem
Funkcja styków 4 NC+2 NO (patrz schemat połączeń)
Maks. napięcie styku 500 V
Maks. prąd styku 10 A
Masa 1,2 kg
Materiał obudowy Aluminium, Cynk
Materiał: klucz Stal nierdzewna
Min. napięcie/prąd zestyku 5V/5mA
Montaż, aktywator 2xM5
Montaż, obudowa 4xM5
MTTFd 385 year
Napięcie zasilania 24 V AC/DC
Normy EN954-1, ENISO13849-1, EN1088, EN292, EN60947-5-1, EN60204-1, SS-EN ISO 14119:2013
Pobór mocy 13 W
Podłączenie kabla 3xM20
Siła ryglowania 5500 N
Stopień ochrony IP IP65
Trwałość mechaniczna >10x10^6
Zakres temperatur do 60 °C
Zakres temperatur od -20 °C
Zgodność z EMC, LVD, MD

Wymiary i połączenia

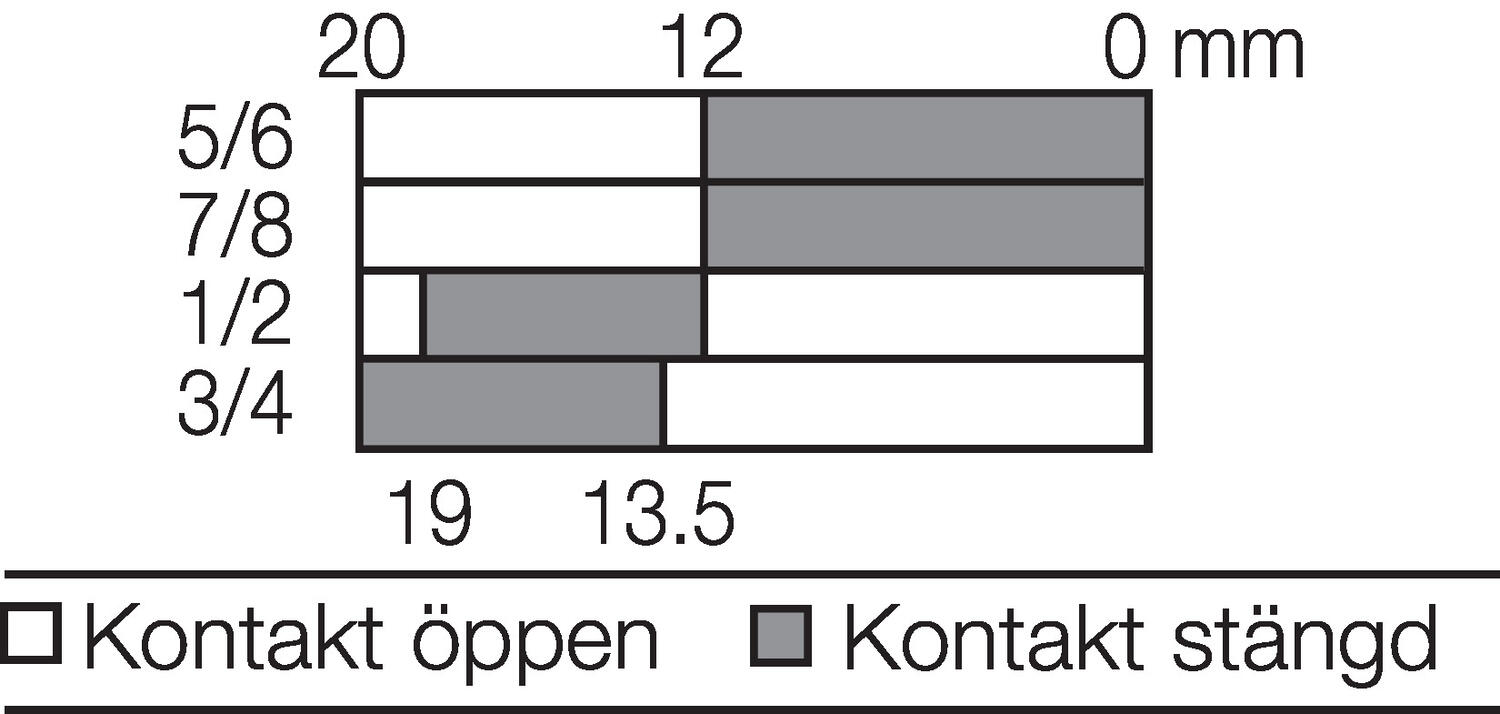

Engagement Atlas 5 GD2 Powiększ

Polaczenie, status zestyków Atlas 5

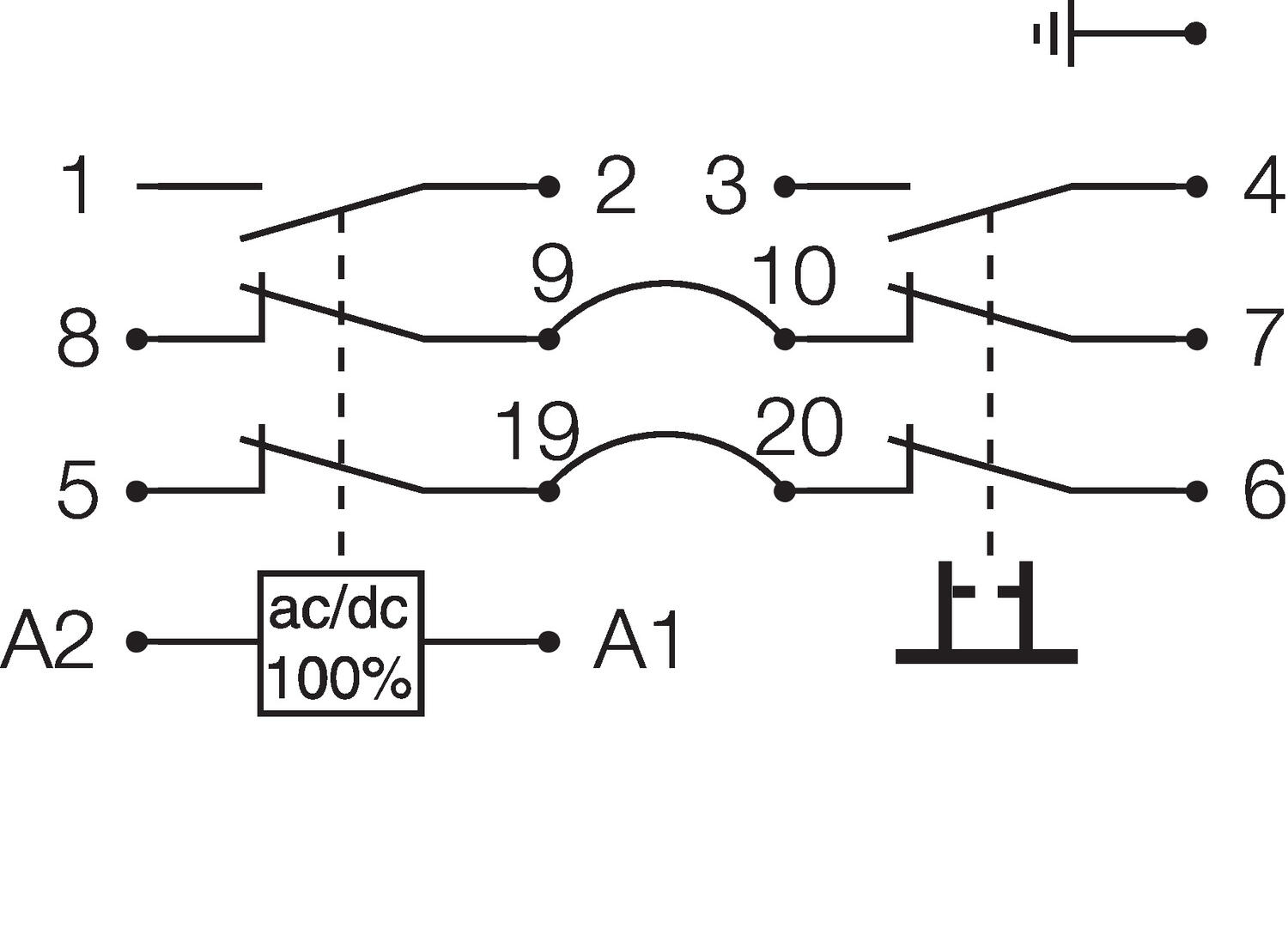

Engagement Atlas 5 GD2 Powiększ

Polaczenie Atlas 5
(oslona/bramka zamknieta)

Size Atlas 5 Powiększ

Wymiary (mm) Atlas 5

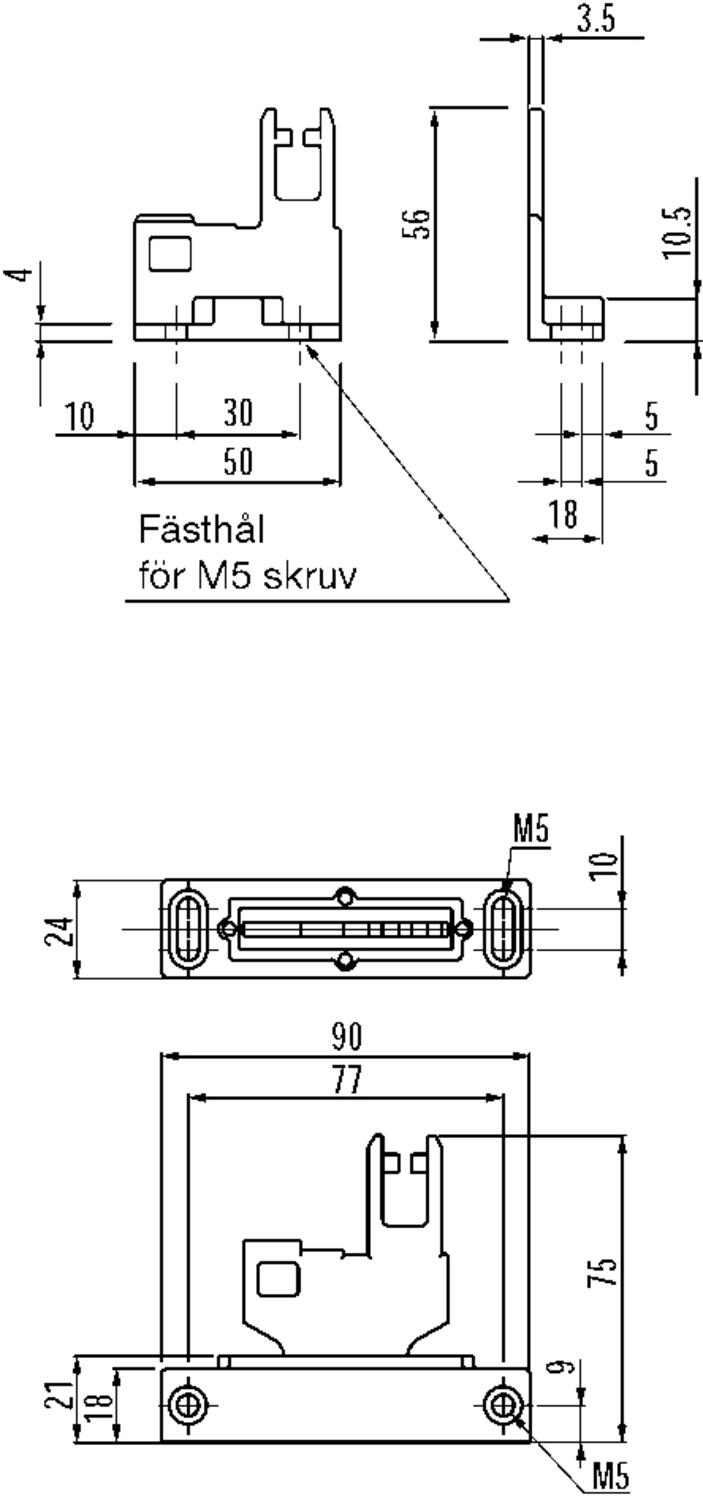

Size Atlas 5, standard key respectively flexible key Powiększ

Wymiary (mm) Atlas 5, klucz standardowy i klucz elastyczny.

Rysunki techniczne

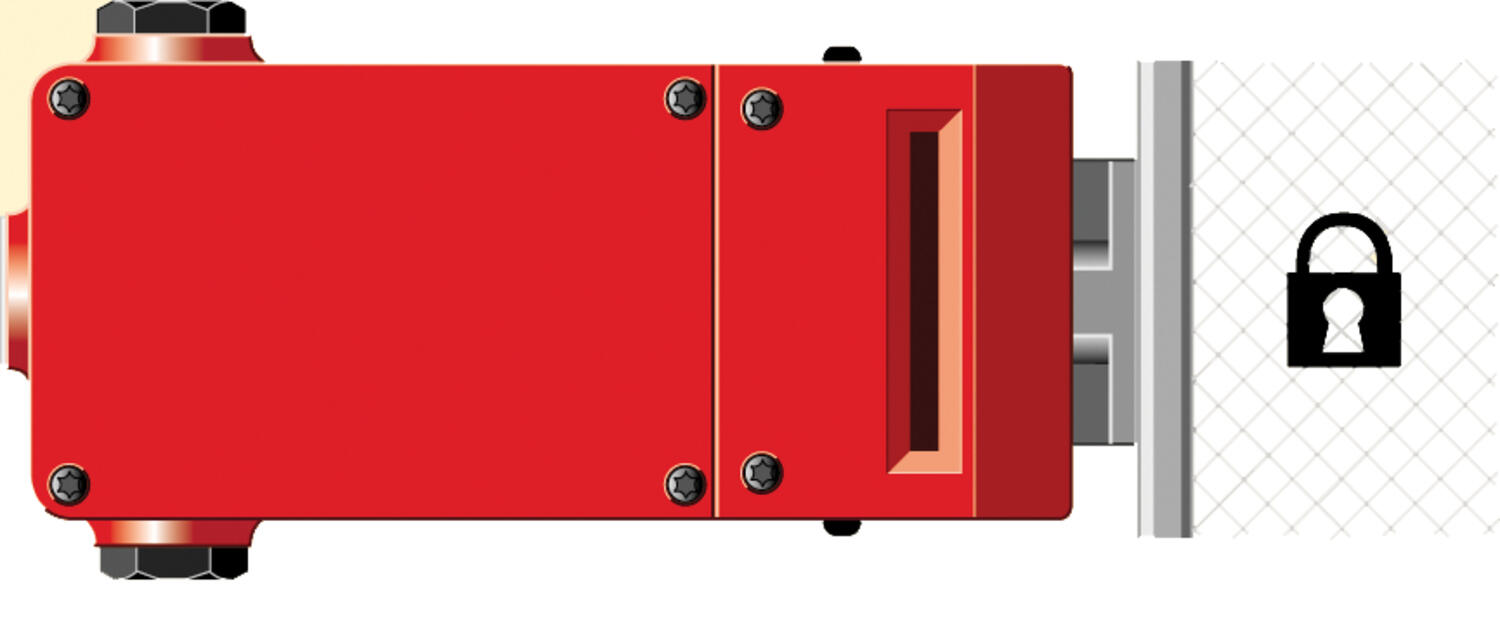

Clamping force 5500N Powiększ

Sila ryglowania 5500N

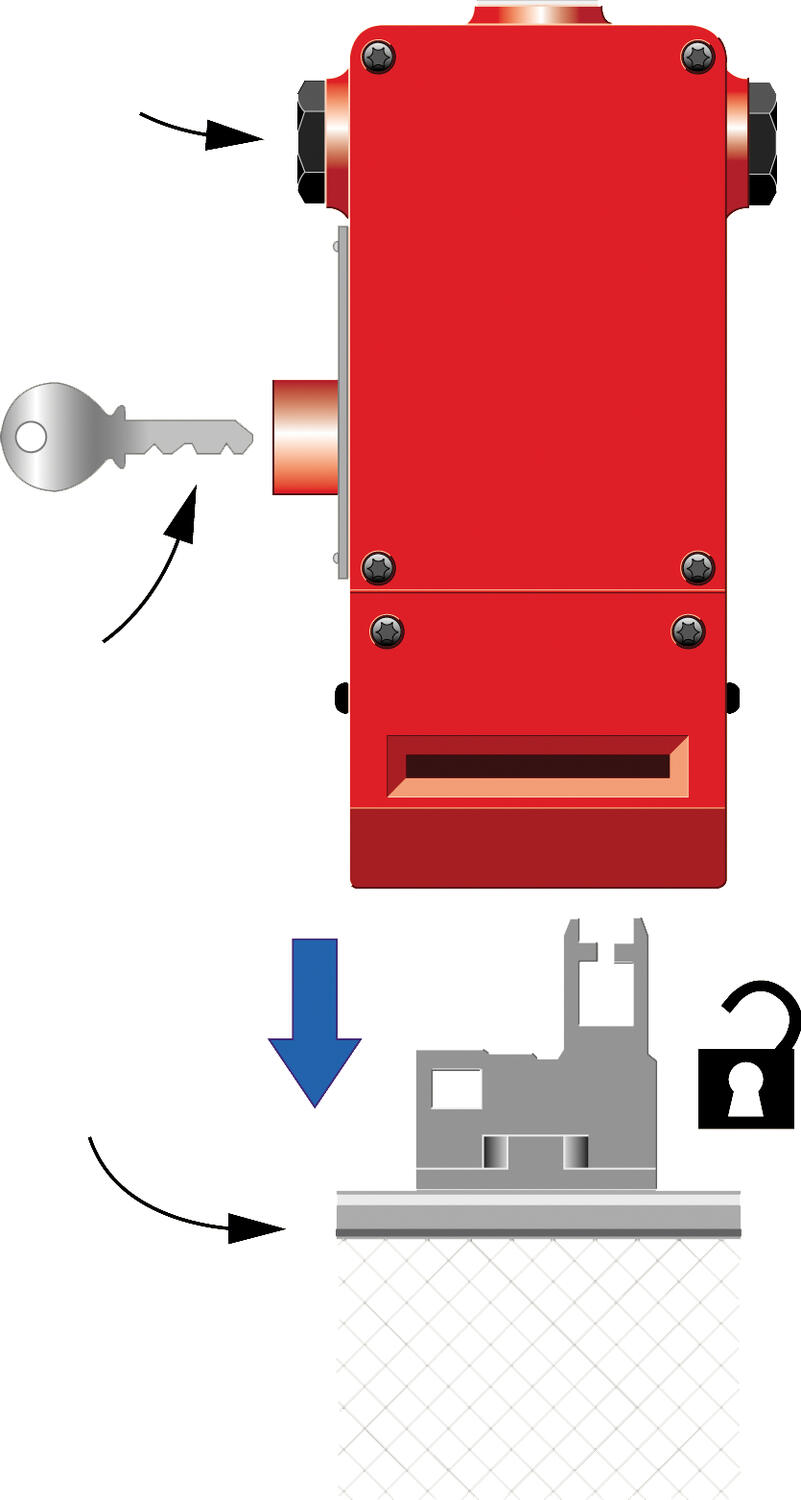

Description of function Atlas 5 GD2 with service key Powiększ

Atlas 5 z kluczem serwisowym

1. Sygnal do Atlasa 5 oznacza, ze maszyna znajduje sie w bezpiecznym polozeniu.
2. Po wyjeciu klucza oslony nie mozna zaryglowac (maszyna nie moze byc uruchomiona).
3. Oslone / brame mozna otworzyc.

Uwaga:

Nie mozna wyjac klucza serwisowego bez podania napiecia na cewke wylacznika.
Nie mozna otworzyc oslony / bramy bez wyjecia klucza serwisowego.

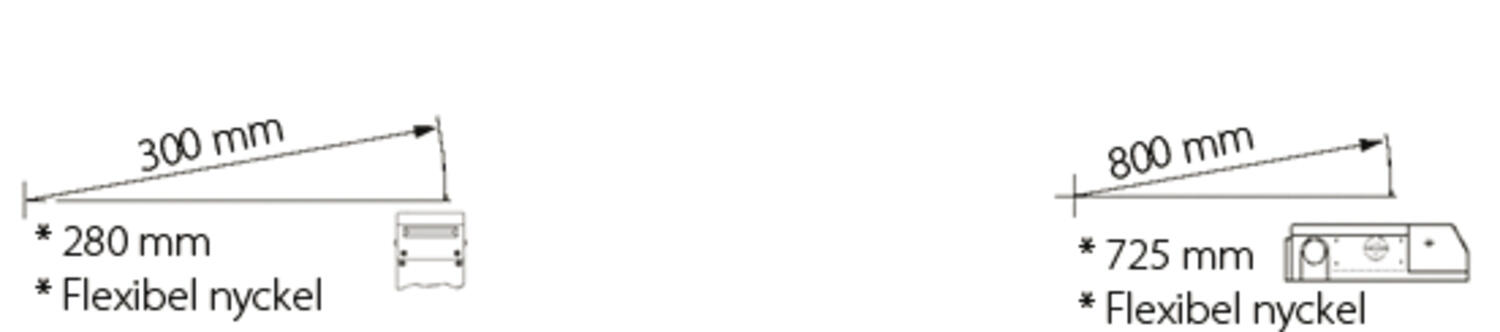

Least function radius bottom entrance respectively frontal entrance Powiększ

Minimalny promien ruchu dla wejscia górnego (rys. z lewej strony), Minimalny promien ruchu dla wejscia przedniego (rys. z prawej strony).

Lockable key breakers

NB! Be assured that the aperture remains locked until the machine is in safe position Powiększ

UWAGA!
Zwróc uwage na to, aby oslona byla zamknieta az do chwili, gdy maszyna znajdzie sie w bezpiecznym polozeniu. Mozna to latwo nadzorowac za pomoca przekazników nadzorujacych.

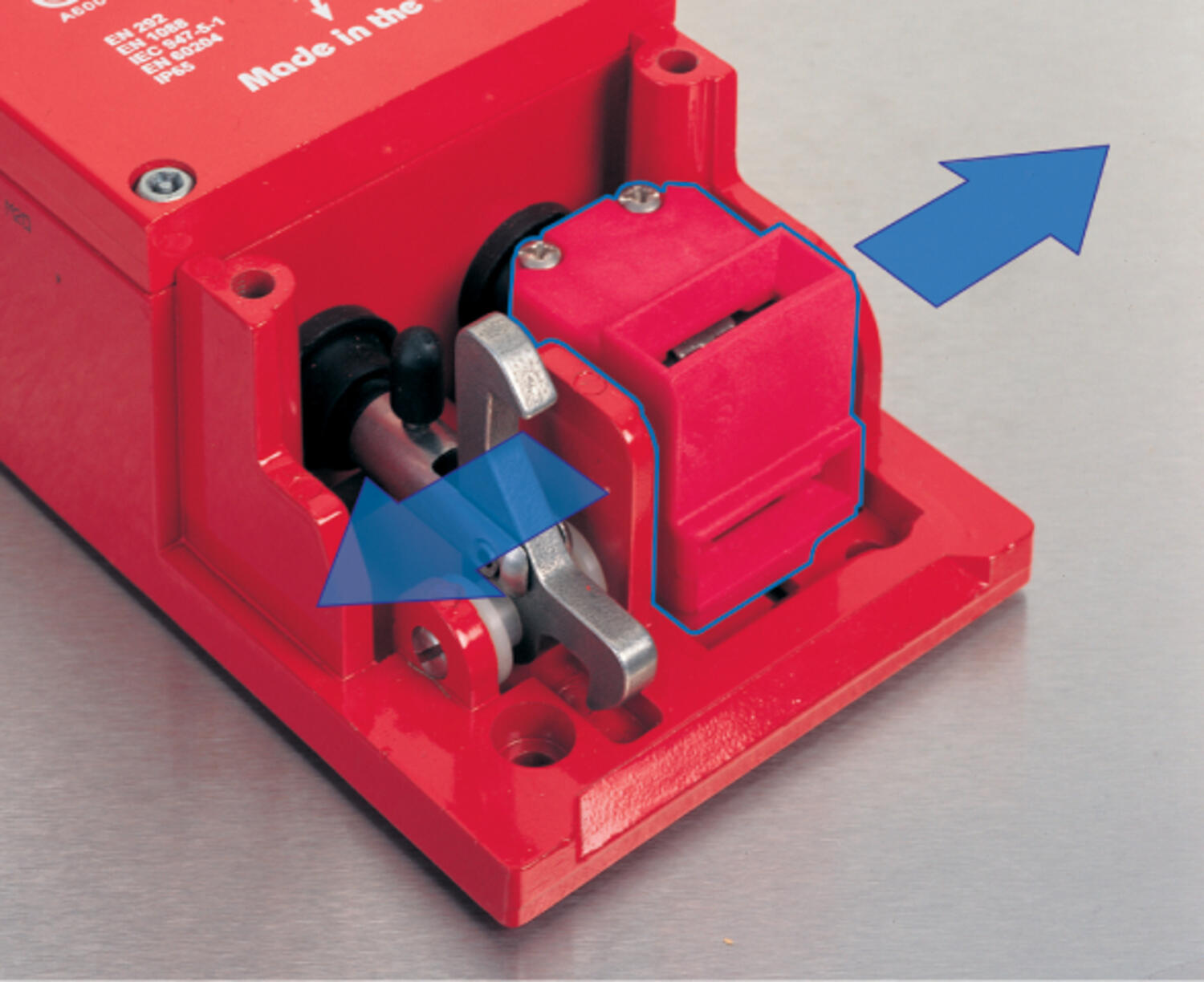

Patented movable head Powiększ

Samonastawna glowica

Opis produktu

Wytrzymały wyłącznik blokujący z siłą ryglowania 5500N. Klucz jest zwalniany (otwiera furtkę/bramę), kiedy maszyna znajduje się w bezpiecznym położeniu. Opatentowana ruchoma głowica zapobiega uszkodzeniu wyłącznika przy niedopasowaniach.
